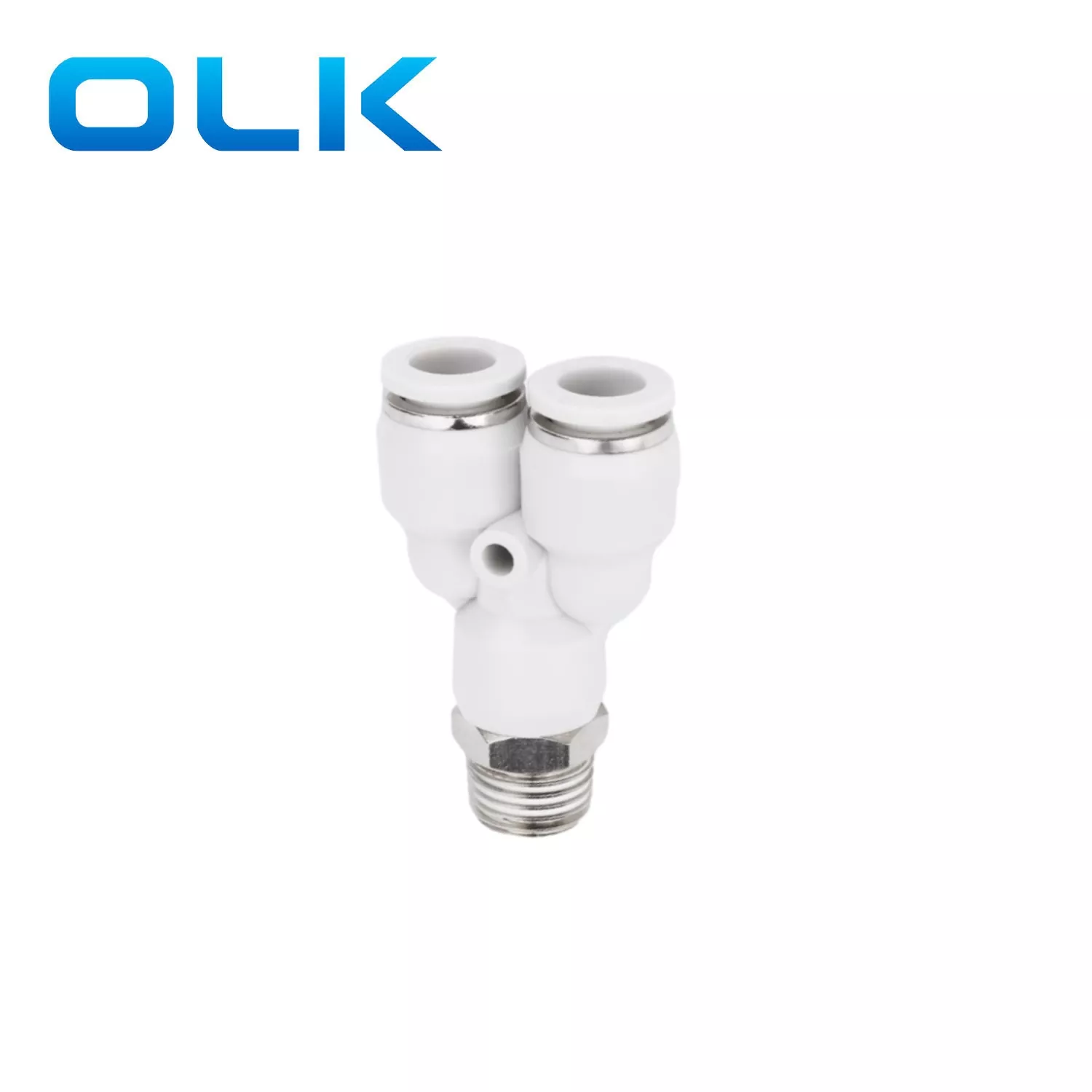

PX Y-type insteekbuisfitting

Model:PX6-01

Het volgende is een inleiding tot de insteekbuisfitting van het PX Y-type. OLK hoopt u te helpen de insteekbuisfitting van het PX Y-type beter te begrijpen. Welkom nieuwe en oude klanten om met ons te blijven samenwerken om samen een betere toekomst te creëren!

Brand:
OLK
Color:
Black,White,Blue
Type:
Male BSPT Thread (R Thread) Y Type

Stuur onderzoek

Productomschrijving

PX Y-type Insteekbuisfitting heeft een push-to-connect-ontwerp. Eenvoudige installatie. Het algehele uiterlijk is Y-vormig, met een vloeiendere stroomrichting die beter geschikt is voor de luchtstroom. En de belangrijkste luchtweg is direct verbonden. Vaak gebruikt voor gasscheiding of hulpleidingen in pneumatische systemen.

PX gemaakt van koper en niet gemakkelijk corrosie.

Bestelcode
PX	8	--	01
Model	Buismaat (metrisch)		Draadtype (55°rechte buisdraad)
Fitting uit de PX-serie	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

PX Y-type Insteekbuisfitting

Algemene basisparameters

Vloeistof	Lucht/water(voorwaardelijk)/vacuüm
Bedrijfsdruk	0-1,0 MPa
Vacuüm druk	-100Kpa (10 Torr)
Bedrijfstemperatuur	-10-60℃
Materiaal	NYLON(PA),Polyurethaan(PU)

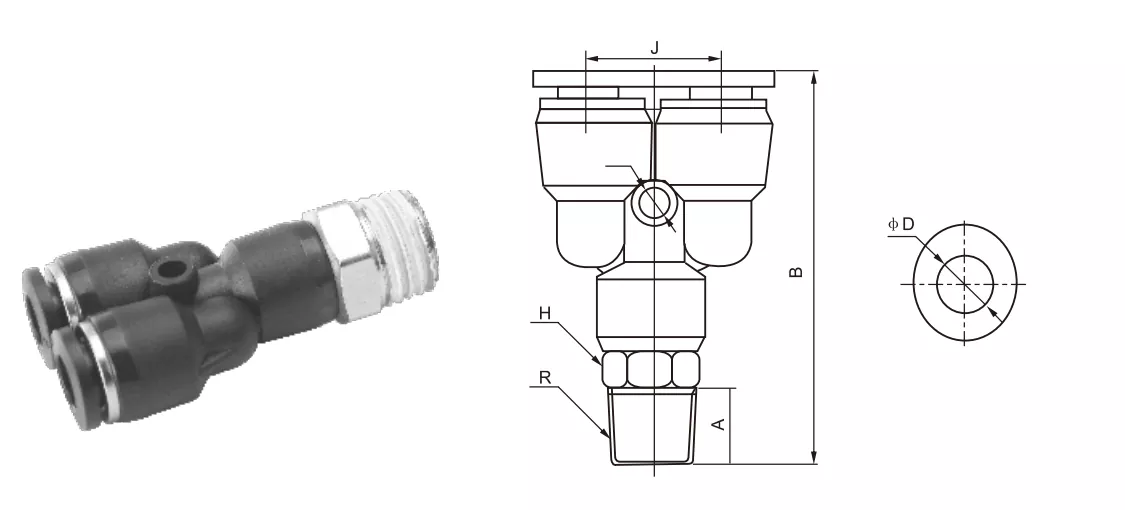

PX Y-type Insteekbuisfitting Overzichtsdimensieparameters

Inch-buisfitting	Metrische buisfitting	φD	R	A	B	E	J	φd
PX5/32-M5	PX4-M5	4	M5	4.5	42.5	10	10.8	2.5
PX5/32-01	PX4-01	4	R1/8	7	43	10	10.8	2.5
PX5/32-02	PX4-02	4	R1/4	9	44	14	10.8	3
PX1/4-M5	PX6-M5	6	M5	4.5	41.5	12	13.4	3.5
PX1/4-01	PX6-01	6	R1/8	6.5	46	12	13.4	3.5
PX1/4-02	PX6-02	6	R1/4	9	48.5	14	13.4	3.5
PX1/4-03	PX6-03	6	R3/8	10	49	17	13.4	3.5
PX1/4-04	PX6-04	6	R1/2	10	51	21	13.4	3.5
PX5/16-01	PX8-01	8	R1/8	8	51	14	15.8	4
PX5/16-02	PX8-02	8	R1/4	10	52.5	14	15.8	4
PX5/16-03	PX8-03	8	R3/8	10	53.5	17	15.8	4
PX5/16-04	PX8-04	8	R1/2	11	55	21	15.8	4
PX3/8-01	PX10-01	10	R1/8	8	56.5	17	19	4
PX3/8-02	PX10-02	10	R1/4	10	58	17	19	4
PX3/8-03	PX10-03	10	R3/8	10	58	17	19	4
PX3/8-04	PX10-04	10	R1/2	11	59	21	19	4
PX1/2-01	PX12-01	12	R1/8	8	62	19	21.5	4
PX1/2-02	PX12-02	12	R1/4	10	70	19	21.5	4.5
PX1/2-03	PX12-03	12	R3/8	10	70	19	21.5	4.5
PX1/2-04	PX12-04	12	R1/2	11	65	21	21.5	4
	PX16-03	16	R3/8	11
	PX16-04	16	R1/2	12

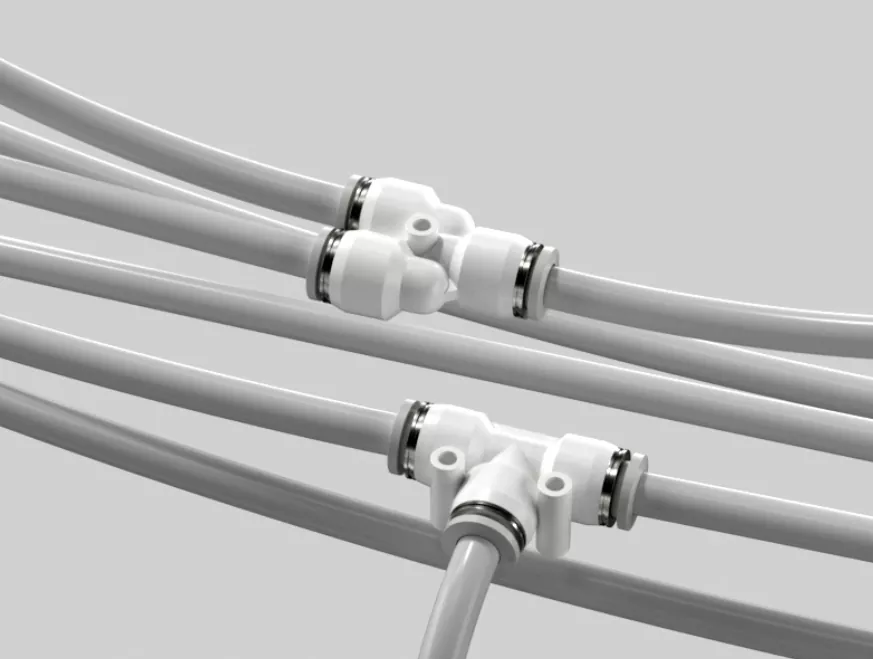

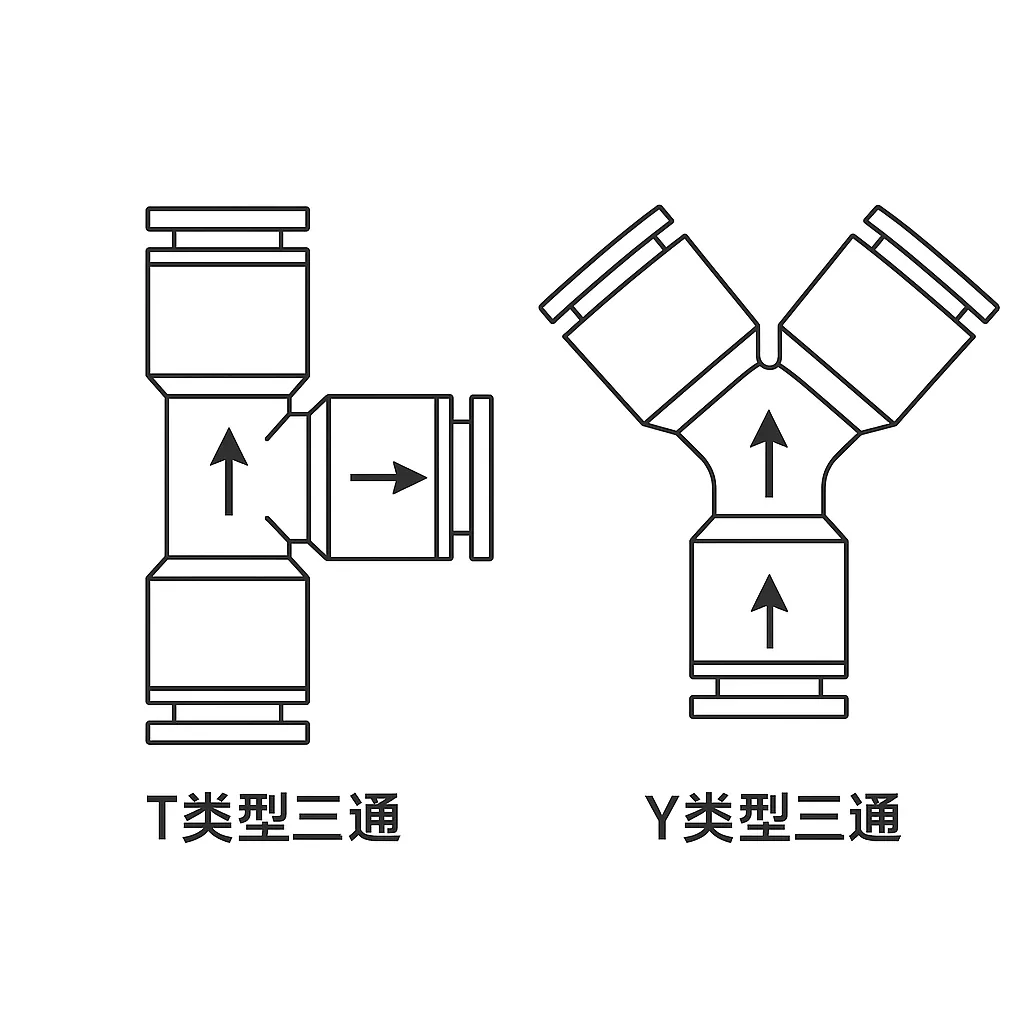

De overeenkomsten en verschillen tussen T- en Y-vormige insteekbuisfitting:
T-stukfitting (PB, PD)	De 3-weg pneumatische fitting heeft de vorm van een "T"-structuur en kruist elkaar in een hoek van 90 °
Y-fitting (PX)	De 3-weg fitting zoals "Y" -structuur en een soepele stroomrichting, geschikter voor luchtstroom
Vergeleken met de T-vormige pneumatische fitting is de stroming van de Y-vormige luchtconnectorfitting soepeler en heeft minder weerstand
