Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

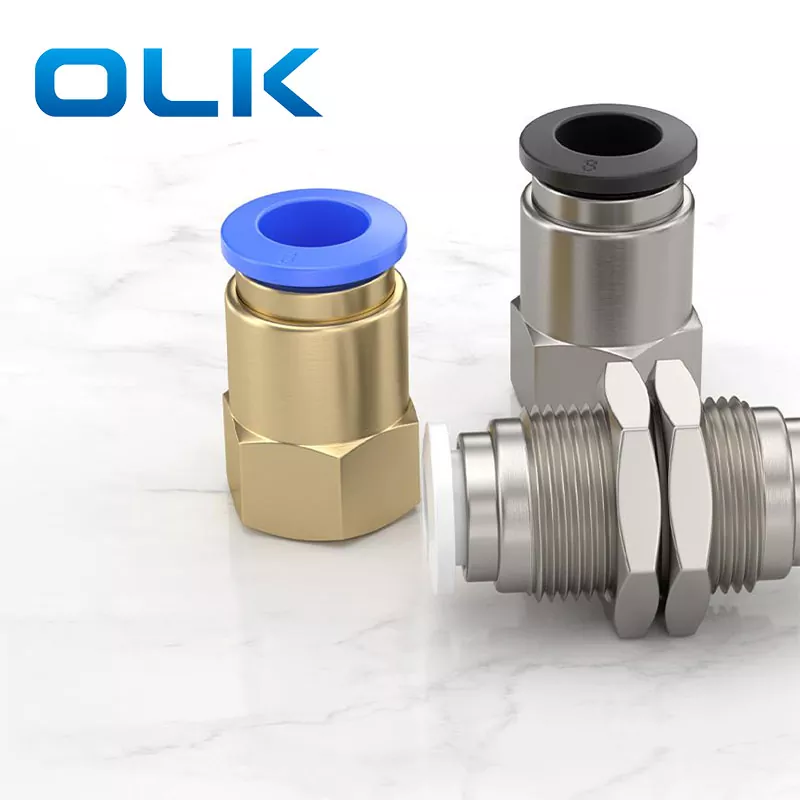

Black,White,BluePCF vrouwelijke rechte push-in buisfitting en PC mannelijke draad rechte push-in buisfitting behoren allemaal tot het basistype push-in-fitting. Maar de PCF is vrouwelijke R-draad recht. Interne draad wordt gebruikt om componenten met externe schroefdraad aan te sluiten, en het uiteinde van de insteekbuis is verbonden met een slang. Beide ondersteunen meerdere draadstandaarden, waardoor het inbrengen en verwijderen van de slang gemakkelijk is. Het product is voorzien van interne schroefdraad en de vorm van de PCF Female Straight Push In Tube Fitting kan korter en compacter worden geïnstalleerd
|
Bestelcode |
|||
|
PCF |
8 |
-- |
01 |
|
Model |
Buismaat (metrisch) |
|
Draadtype (55°rechte buisdraad) |
|
PCF-serie fitting |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Vloeistof |
Lucht/water(voorwaardelijk)/vacuüm |
|
Bedrijfsdruk |
0-1,0 MPa |
|
Vacuüm druk |
-100Kpa (10 Torr) |
|
Bedrijfstemperatuur |
-10-60℃ |
|
Materiaal |
NYLON(PA),Polyurethaan(PU) |
|
Inch-buisfitting |
Metrische buisfitting |

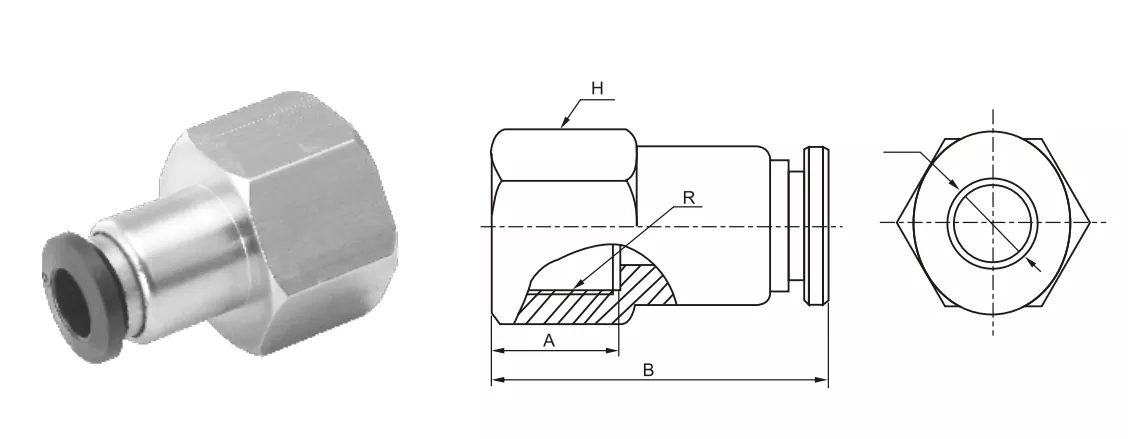

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Type |
Push-in-connector |
|
|
Ondersteuning voor draadtype |
BSPT / NPT / Metrisch |
|
|
Draad |
Mannelijk |
Vrouwelijk |
|
Installatie |
Schroef de schroefdraadgaten of cilinder- en andere uitrustingseinden erin |
Schroef in de cilinder of verbinding met externe schroefdraad |
|
Sollicitatie |
Het meest voorkomende universele model, bij voorkeur uitgerust met interne draadapparatuur |
Wordt gebruikt voor aansluiting op externe schroefdraadfittingen of in situaties met veel ruimtebehoefte |
|
Geïnstalleerd op de cilinder of het kleplichaam (de cilinder heeft interne schroefdraad), het uiteinde met schroefdraad wordt aangesloten op de apparatuur en de slang wordt ingebracht voor gebruik |
Sluit de luchtuitlaat van het regelventiel of magneetventiel (met buitendraad) aan, bevestig het apparaat met binnendraad en steek aan het andere uiteinde een slang erin |
|
|
Vereist een sterkere borgkracht of hogere afdichtingseisen, vaak gebruikt in combinatie met draadafdichtmiddel of O-ring |
Vanwege de beperkte ruimte kunnen voor de aansluiting uitsluitend interne schroefdraden worden gebruikt. Kan de totale gewrichtslengte verminderen |
|
Voor welke pneumatische toepassingen is PCF Female Straight Push In Tube Fitting geschikt?
Het moet een accessoireaansluiting met externe schroefdraad zijn die veel ruimte in beslag neemt
Waar moet ik op letten bij het gebruik van een PCF-connectorverbinding?
De bedrijfsdruk mag niet hoger zijn dan 1,0 MPa
