PG Verloopstuk Union Rechte Push-In Buisfitting

Model:PG6-4

U kunt er zeker van zijn dat u PG Reducer Union Straight Push In Tube Fitting in onze fabriek koopt en wij bieden u de beste after-sales service en tijdige levering.

Brand:
OLK
Type:
Reducer Union Straight
Color:
Black,White,Blue

Stuur onderzoek

Beoordeling: 5.0

(Beoordeling aantal: 1)

Productomschrijving

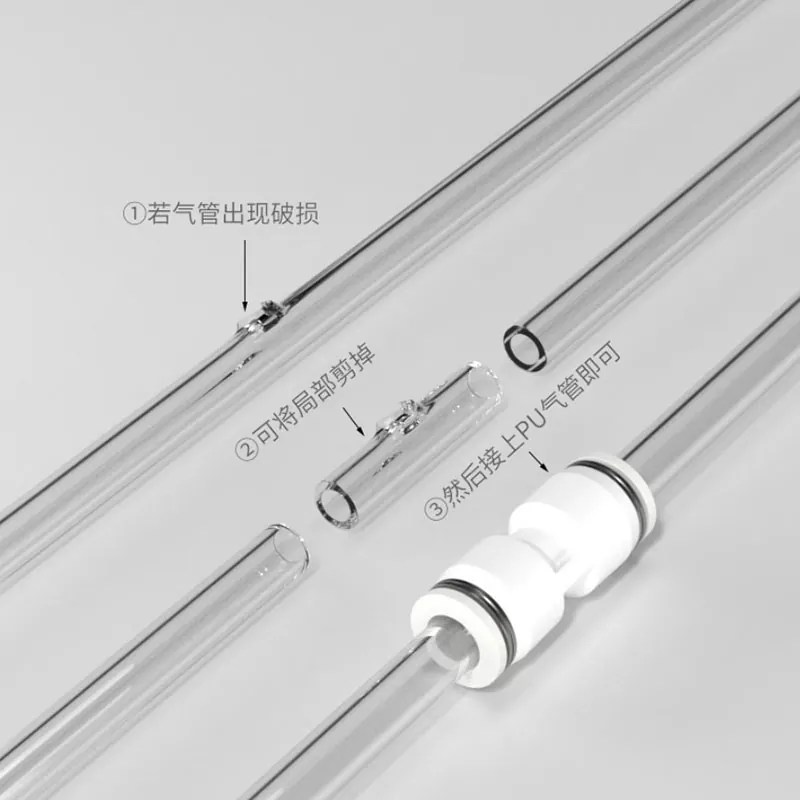

OLK-merk PG Reducer Union Straight Push In Tube Fitting wordt gebruikt om luchtbuizen met verschillende diameters aan te sluiten, zoals 6 mm tot 4 mm. Het is geschikt voor krappe ruimtes of wanneer een maatovergang nodig is.

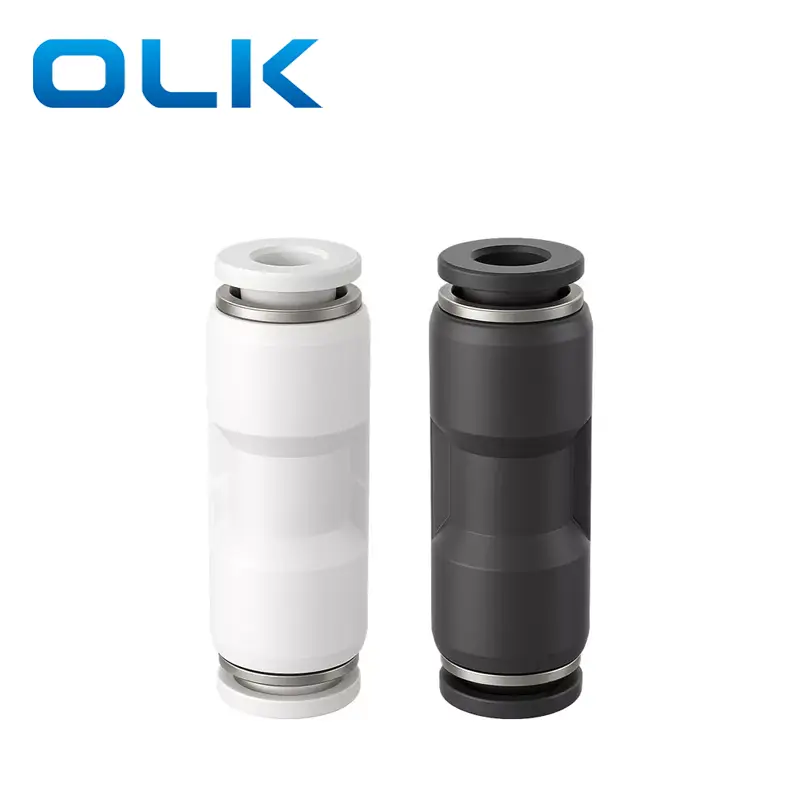

De connector is verkrijgbaar in drie kleuren: blauw, wit en zwart.

Bestelcode
PG	8	--	01
Model	Buismaat (metrisch)		Buismaat (metrisch)
Fitting uit de PG-serie	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PG Reducer Union Straight Push In Tube Fitting Algemene basisparameters

Vloeistof	Lucht/water(voorwaardelijk)/vacuüm
Bedrijfsdruk	0-1,0 MPa
Vacuüm druk	-100Kpa (10 Torr)
Bedrijfstemperatuur	-10-60℃
Materiaal	NYLON(PA),Polyurethaan(PU)

PG Reducer Union Straight Push In Tube Fitting Overzicht dimensieparameters

Inch-buisfitting	MetricTube-fitting	φD1	φD2	B
PG1/4-5-32	PG6-4	6	4	35
PG5/16-1/4	PG8-6	8	6	35.5
PG3/8-5/16	PG10-8	10	8	38
PG1/2-13/8	PG12-10	12	10	47
	PG16-12	12	12	47.5
PG2/6-5/32	PG8-4	8	4	47.5
PG3/8-1/4	PG8-4	10	6	67
PG1/2-5/16	PG12-8	12	8	67

Conversiereferentie voor gemeenschappelijke imperiale draadgrootte
Imperiale maat	Ongeveer. Metrisch (mm)	Conversie formule
1/8	3,2 mm	1 8×25,4=3,175
5/32	3,97 mm	5 32×25,4=3,97
1/4	6,35 mm	1 4×25,4=6,35
5/16	7,94 mm	5 16×25,4=7,94
3/8	9,53 mm	3 8×25,4=9,53
1/2	12,7 mm	1 ÷ 2×25,4=12,7
