Quick Connect -fittingen maken een beveiligde verbinding mogelijk door eenvoudigweg de buis helemaal in te duwen.

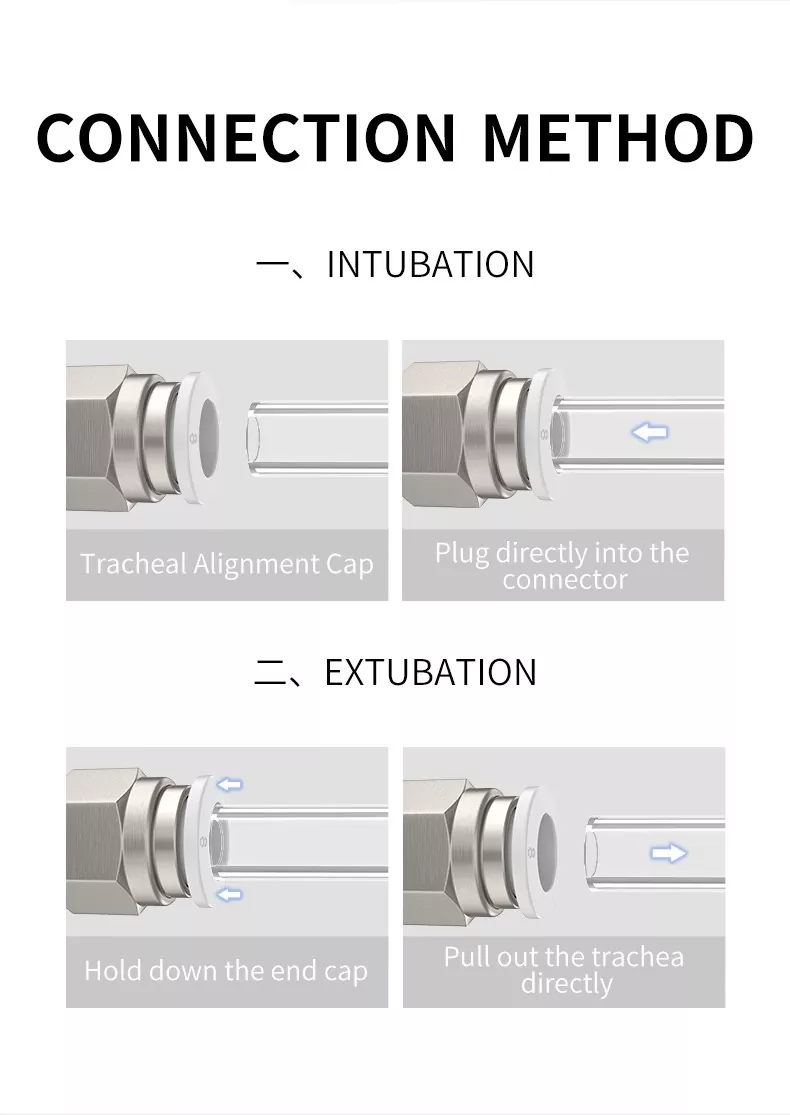

Om de buis te verwijderen, duwt u eerst de afgiftehuls gelijkmatig naar binnen om de veercollet te openen en vervolgens kan de buis gemakkelijk worden uitgetrokken.

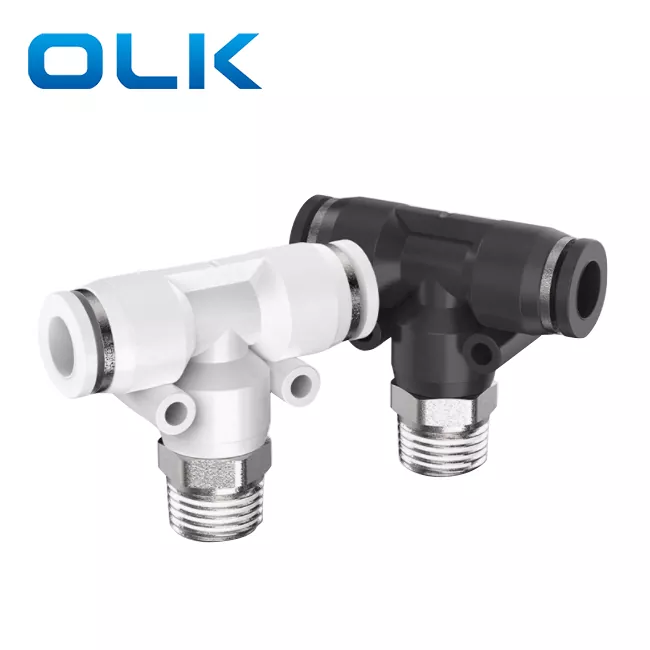

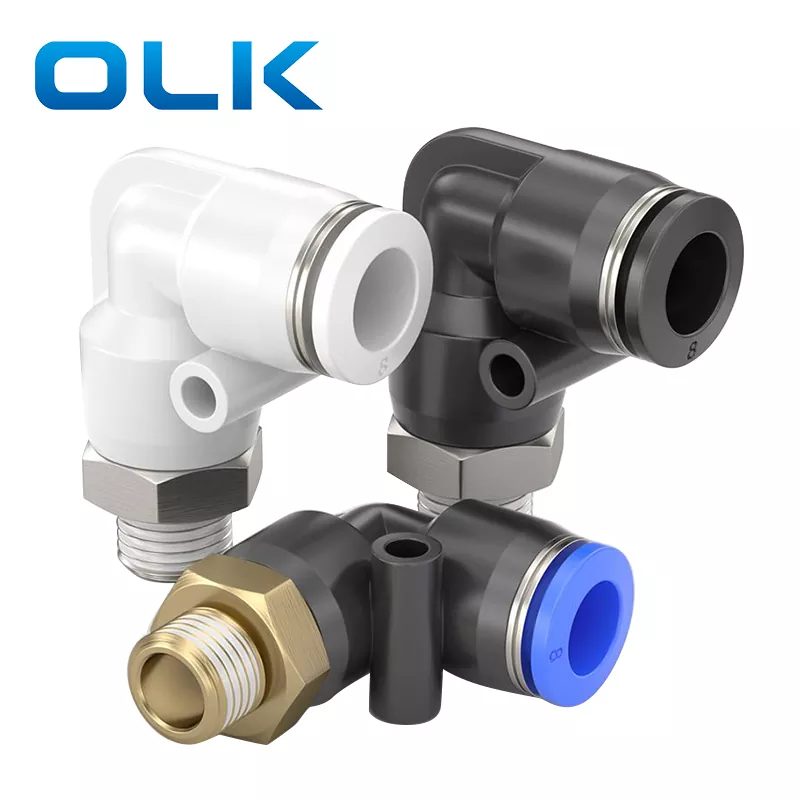

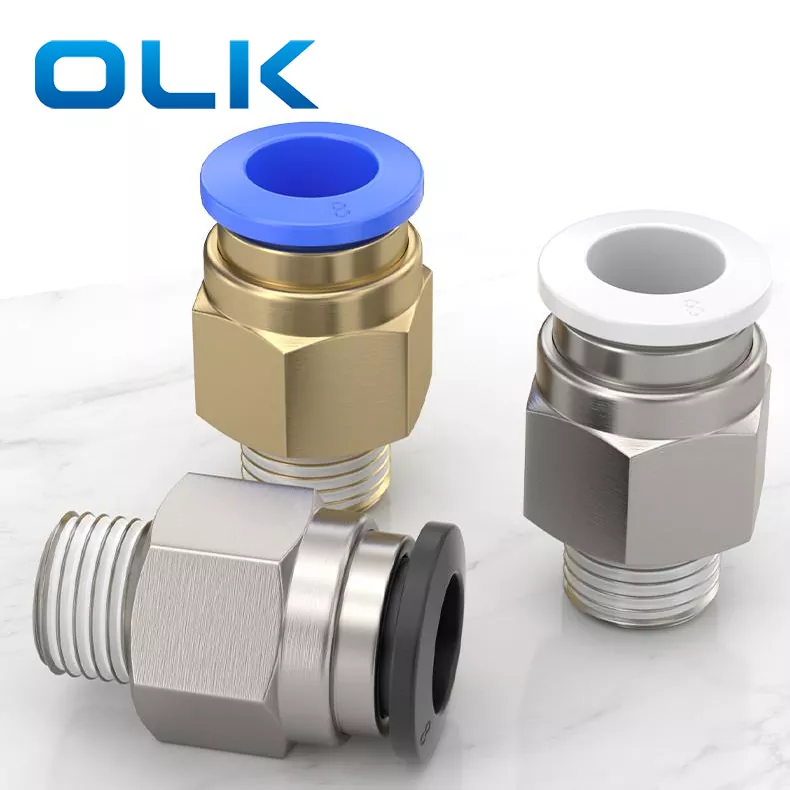

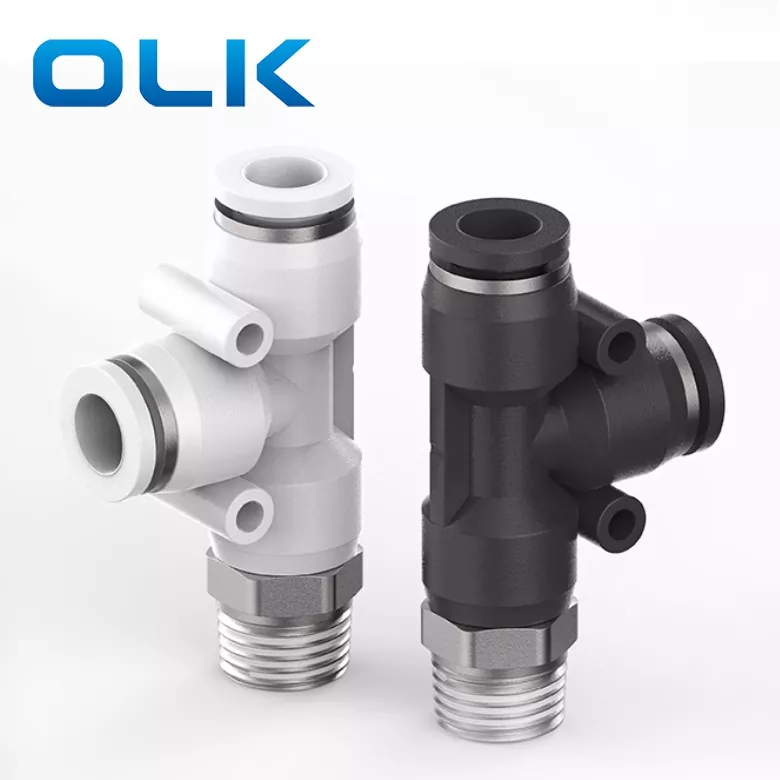

Quick Connect pneumatische buisfittingen worden gebruikt in het pneumatisch tybe -systeem
Pneumatische buisfittingen met verschillende typen kunnen alle neeeeds in het pneumatische buissysteem ontmoeten
Zelfs na geïnstalleerd kan de richting van de buis vrij worden gewijzigd
Nikkel-vergulde messing lichaam is corrosiebestendig en anti-vervuiling
Alle R- en NPT -draden lijm hebben een afdichtingseffect.
Alle rechte draden zijn standaard o ringen.
1. Om te bevestigen dat de uiteindelijke dwarsdoorsnede van de slang verticaal is, zijn er geen krassen op de buitenomtrek van de slang. De slang is niet elliptisch.
2. Zorg ervoor dat u bevestigt dat de slang in het slanguiteinde wordt ingebracht. Therans is er luchtlekkage.
3. Zorg ervoor dat u bevestigt dat de slang niet zal worden uitgetrokken nadat de slang is ingevoegd.
1. Voordat u de buis loskoppelt, moet u bevestigen dat de druk in de buis op ‘0’ staat.
2. Druk de ringring gelijkmatig naar de onderkant en trek de buis eruit. Als de afgiftering niet op zijn plaats wordt ingedrukt, wordt de buis mogelijk niet eruit getrokken of kan worden gespannen. Het buisafval kan in de buisfitting blijven.
|
Threadtype |
Threadcode |
Draadvorm |
Draadhoek (α) |
Matching type |
Normen |
Standaardcode |
Standaardorganisatie |
|
BSPP (cilindrisch, niet-neiging) |
G |
Intern/extern |
55 ° |
Parallel/parallel |
ISO 228-1 2003 |
ISO |
ISO - Internationale organisatie voor standaardisatie |
|
|
BSPP |
Intern/extern |
55 ° |
Parallel/parallel |
GB/T 7307 2001 |
GB |
SAC - standaardisatiebeheer van China |
|
|
PF |
Intern/extern |
55 ° |
Parallel/parallel |
BS 228-1 2003 |
BS |
BSI - British Standards Institution |
|
|
|
|
|
|
Jis B 0202 |
Hij |
JISC - Japanse industriële normencommissie |
|
|
|
|
|
|
KS B 0221 |
Ks |
Kats - Koreaans bureau voor technologie en normen |
|
BSPT (taps toelopend, afdicht) |
RP |
Intern |
55 ° |
Taps/parallel |
ISO 7-1 |
ISO |
ISO - Internationale organisatie voor standaardisatie |
|
|
RC |
Intern |
|
Taps/parallel |
GB/T 7306-1987 |
GB |
SAC - standaardisatiebeheer van China |
|
|
R |
Extern |
|
Taps/parallel |
BS 21 1985 |
BS |
BSI - British Standards Institution |
|
|
BSPT |
Intern/extern |
55 ° |
Taps/taps toelopend |
Jis B 0203 |
Hij |
JISC - Japanse industriële normencommissie |
|
|
PT |
Intern/extern |
|
Taps/taps toelopend |
KS B 0222 |
Ks |
Kats - Koreaans bureau voor technologie en normen |
|
NPSC (Amerikaans intern) |
NPSC |
Intern |
60 ° |
Taps/parallel |
ANSI B1.20.1-1983 |
Ansi |
ANSI - American National Standards Institute |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - standaardisatiebeheer van China |
|
NPT (Amerikaans taps toelopend) |
NPT |
Intern/extern |
60 ° |
Taps/taps toelopend |
ANSI B1.20.1-1983 |
Ansi |
ANSI - American National Standards Institute |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - standaardisatiebeheer van China |
|
Metrische draad |
M |
Intern/extern |
60 ° |
Parallel/parallel |
ISO 261-1998 |
ISO |
ISO - Internationale organisatie voor standaardisatie |
|
|
|
|
|
|
GB/T 1193-2003 |
GB |
SAC - standaardisatiebeheer van China |
