3 Way 104 -serie micro drukknopventiel

Model:M104-622

OLK is een professionele 3-may 104-serie micro-push-knopklepfabrikanten en leveranciers in China, u kunt er zeker van zijn dat u in de groothandel en de op maat gemaakte 2-weg 104-serie micro-push-knopklep uit onze fabriek en wij u de beste after-sale service en tijdige levering bieden.

Stuur onderzoek

Productomschrijving

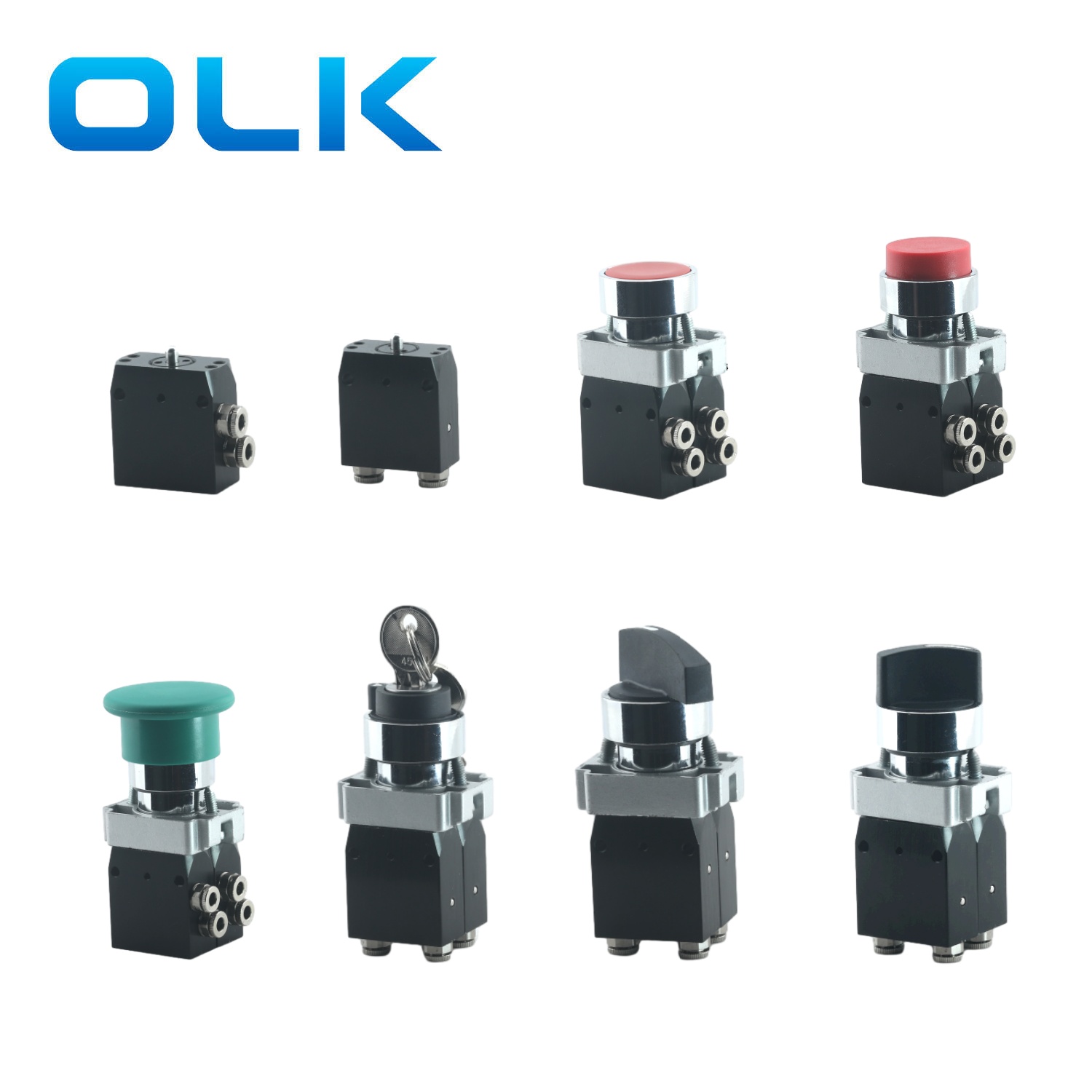

Ouleikai (OLK) 104 -serie Micro -drukknopklep is een compacte 3/2 pneumatische mechanische klep die is ontworpen voor precisie en efficiëntie. Het wordt vaak gebruikt om te detecteren of er iets beweegt, zoals een deur- of raamopening en sluiting, of om onderdelen te voelen die in een machine bewegen. 3-weg- en 2-weg kleppen zijn beschikbaar in NO- of NC-versies. Serie M104-klep met verschillende knopschakelaar kan worden gekozen. Besides Er zijn drie posities kunnen worden gekozen in lange-arm-switches, korte-armschakelaars en sleutelschakelaars. Met behulp van tweeposities, drie-positie onderhouden en drie-positiemoment.

De lichtgewicht aluminium legerings lichaam zorgt voor duurzaamheid met behoud van een strak, modern ontwerp.

3 Way 104 -serie Micro Push Button -klep is beschikbaar in twee configuraties: zijpoort en onderste poort, die flexibele installatie -opties bieden die bij verschillende applicaties passen.

Voor extra gemak zorgen de ingebouwde push-to-connect-fittingen voor snelle en probleemloze buisverbindingen, waardoor de behoefte aan extra adapters of fittingen wordt geëlimineerd. Ervaar een naadloze en efficiënte pneumatische oplossing met de mechanische klep van 104 series!

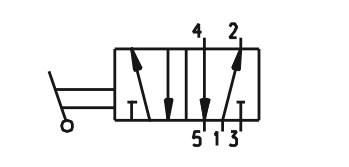

Serie M104 Symbool:

Bestelcode
M104	_	22	_	622	_	1	_	P	_	F
MODEL:		Aantal poorten		Actuatortype		Knopkleur		Poorttype		Functie
104 -serie microventiel		22: 2 Positie 2 Way		Blanco: basistype		1: Rood		L: zijpoort		JAAR
		32: 2 Positie 3 Way		623: platte knoptype		2: Zwart		P: onderste poort		C: NC
				623: convexe knoptype		3: groen
				625: Type paddestoelknop		4: Geel
				627: Switches met lange arm
				628: Type sleutelschakelaars
				630: Korte armschakelaars

Bestelcode
M104	_	52	_	622	_	1	_	P
MODEL:		Aantal poorten		Actuatortype		Knopkleur		Poorttype
104 -serie microventiel		52: 2 Positie 5way		Blanco: basistype		1: Rood		L: zijpoort
				622: platte knoptype		2: Zwart		P: onderste poort
				623: convexe knoptype		3: groen
				625: Type paddestoelknop		4: Geel
				627: Switches met lange arm
				628: Type sleutelschakelaars
				630: Korte armschakelaars

Bestelcode
M104	_	53	_	33	_	630	_	0	P
MODEL:		Aantal poorten		Type		Actuatortype			Poorttype
104 -serie microventiel		53: 3 Positie 5 Way		32: uitlaatcentrum		627: Switches met lange arm		0: tijdelijke tijdstippen	L: zijpoort
				33: Drukcentrum		628: Type sleutelschakelaars		1: met drie standen onderhouden schakelaar	P: onderste poort
						630: Korte armschakelaars

Serie 104 Micro -drukknopklep Algemene parameters

werkmedium	Lucht (gefilterd door een filter over 40 μm)
Functie	Nee, NC
Effectieve opening	Φ2.5
aansluiting	4 mm duw in connector
Poortdiameter	G1/8
Aantal posities	2/2 manier of 3/2 manier
Standaard stroomsnelheid NL/min	90nl/min
Maximale werkdruk	10 bar
Werktemperatuur ° C	‘-5∼70 ℃
Lichaamsmateriaal	aluminiumlegering

M104 Klep - Bestelsamenvatting voor knoptypen

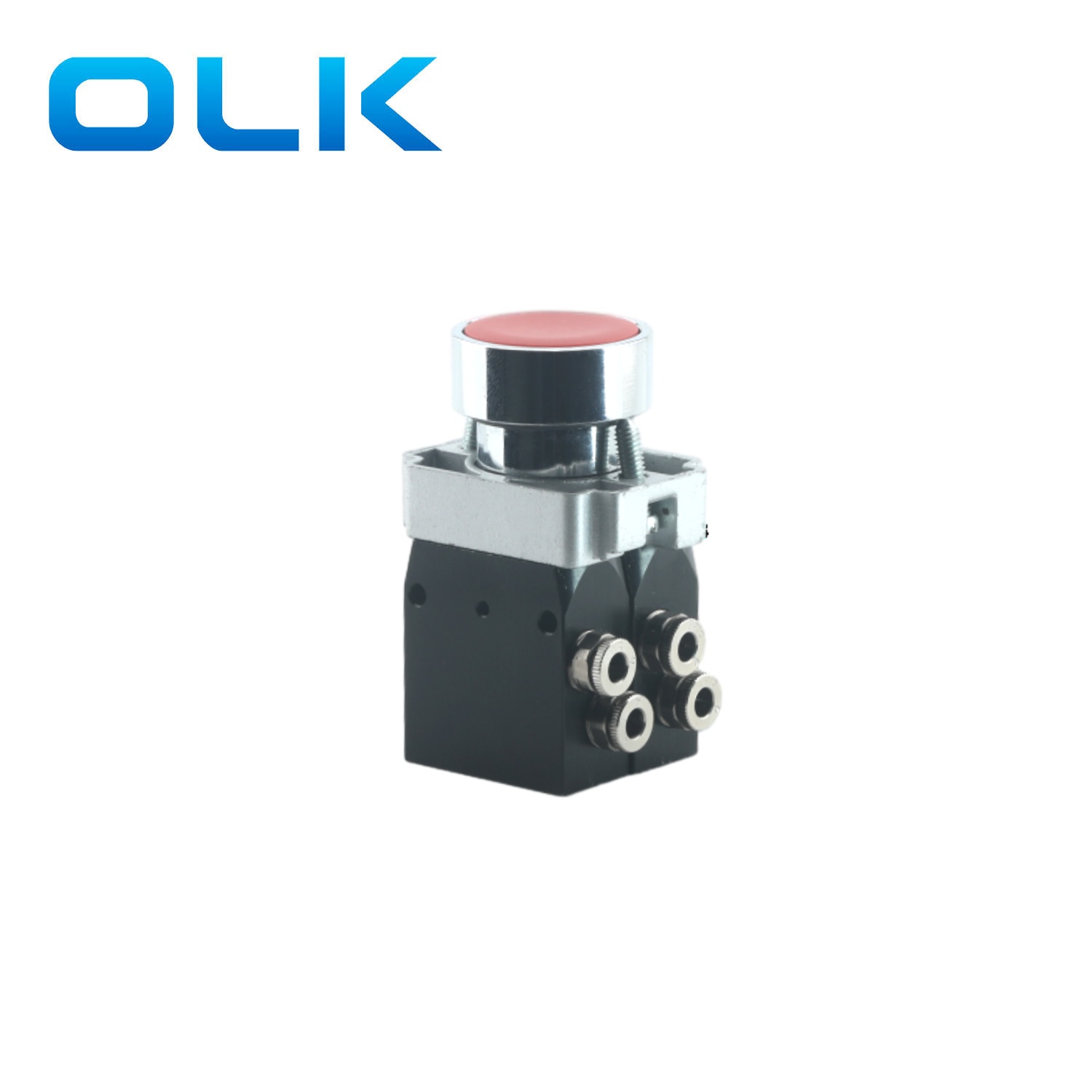

622: platte knoptype	M104. 622. 1	1: Rood
	M104. 622. 2	2: Zwart
	M104. 622. 3	3: groen
	M104. 622. 4	4.Gel

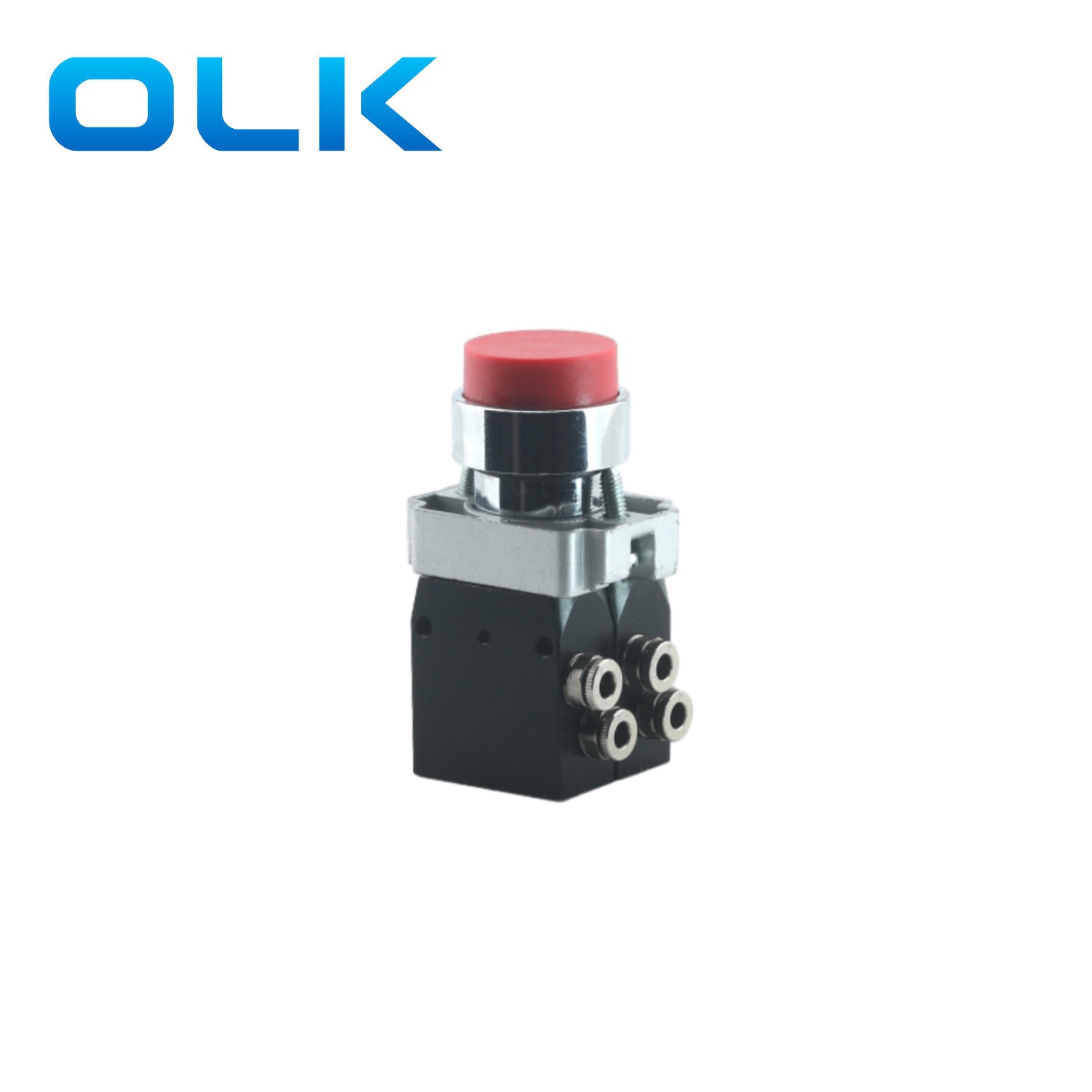

623: convexe knoptype	M104. 623. 1	1: Rood
	M104. 623. 2	2: Zwart
	M104. 623. 3	3: groen
	M104. 623. 4	4.Gel

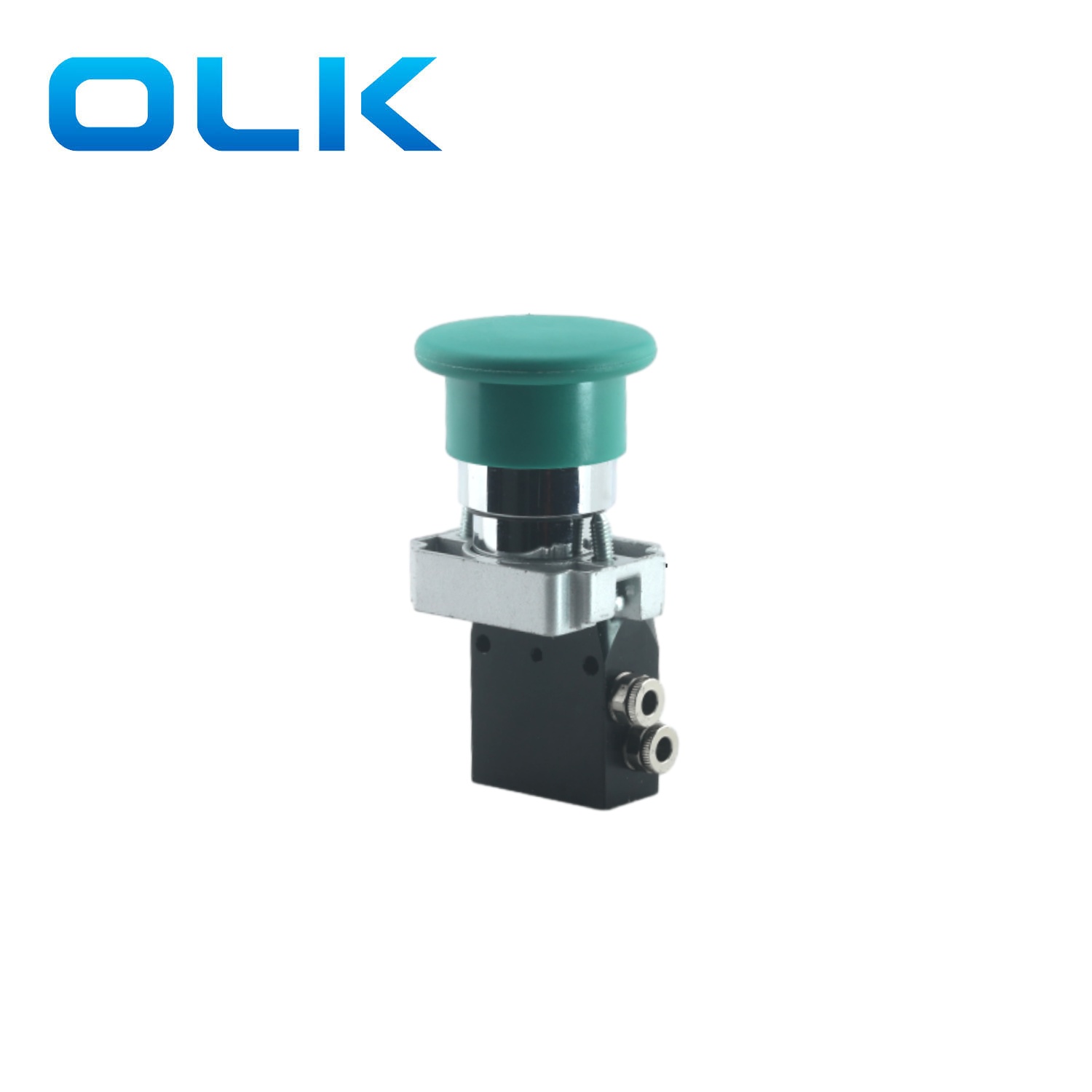

625: Type paddestoelknop	M104. 625
627: Switches met lange arm	M104. 627	Twee-positie onderhouden schakelaar
	M104. 627.0	0: tijdelijke tijdstippen
	M104. 627.1	1: met drie standen onderhouden schakelaar

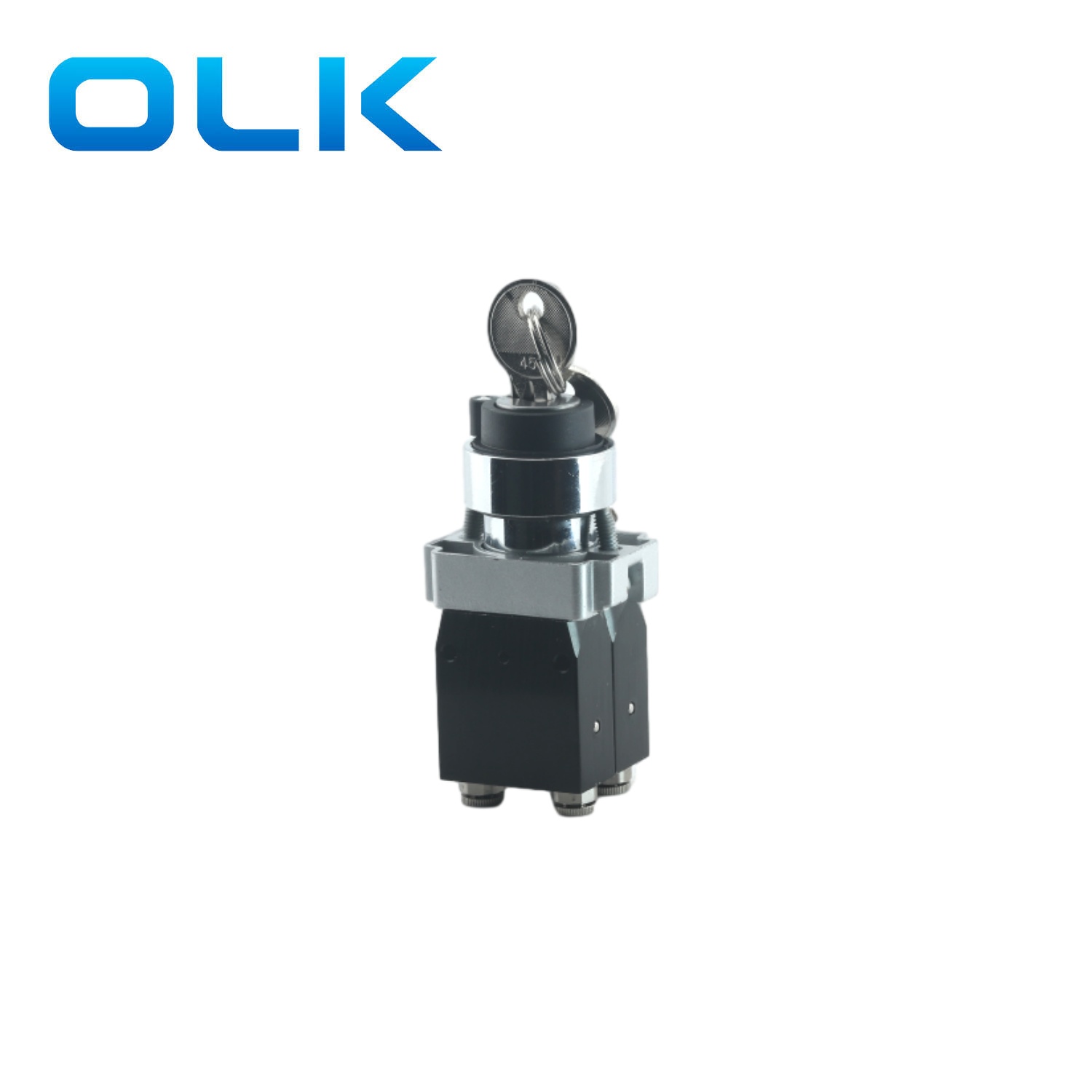

628: Type sleutelschakelaars	M104.628	Twee-positie onderhouden schakelaar
	M104.628.0	0: tijdelijke tijdstippen
	M104.628.1	1: met drie standen onderhouden schakelaar

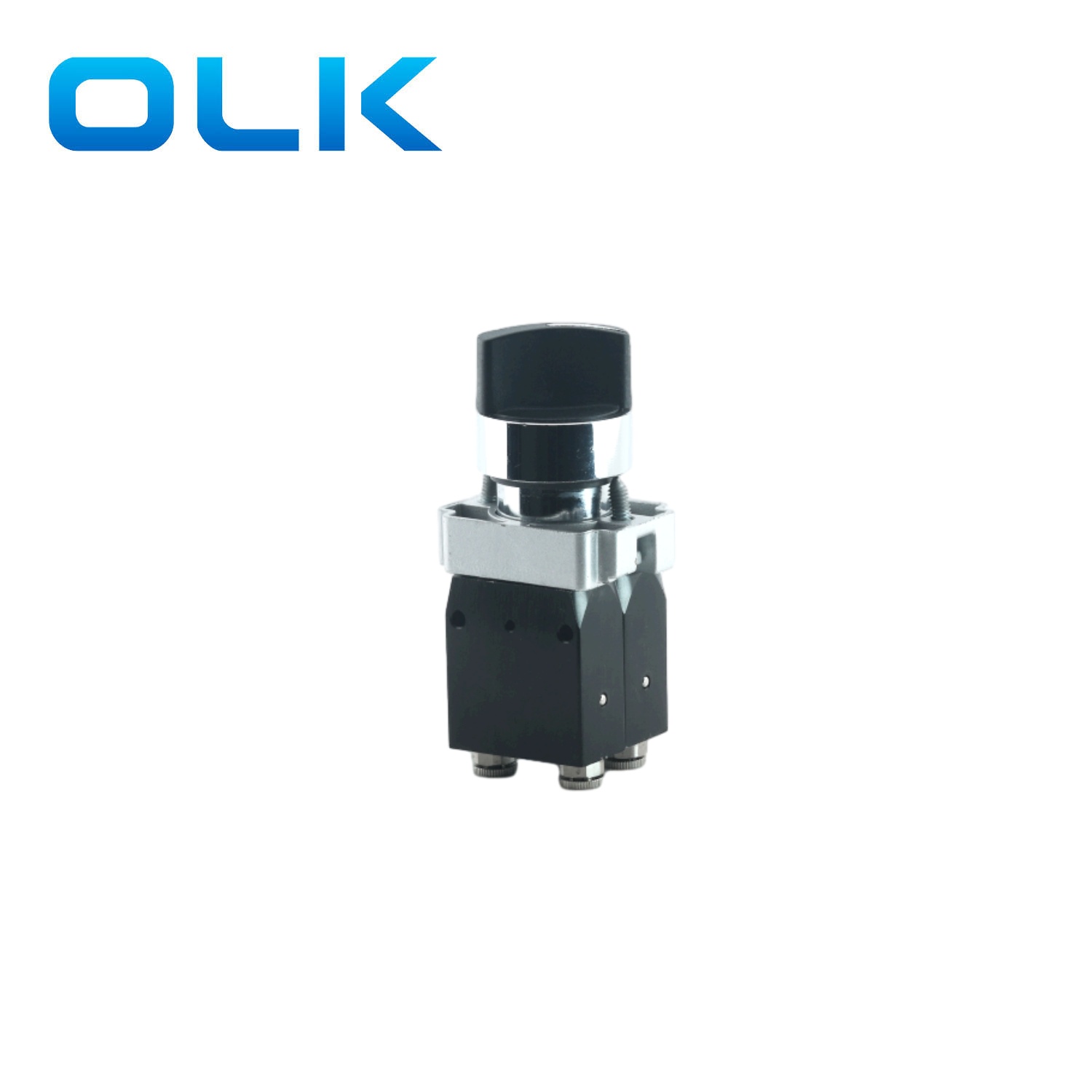

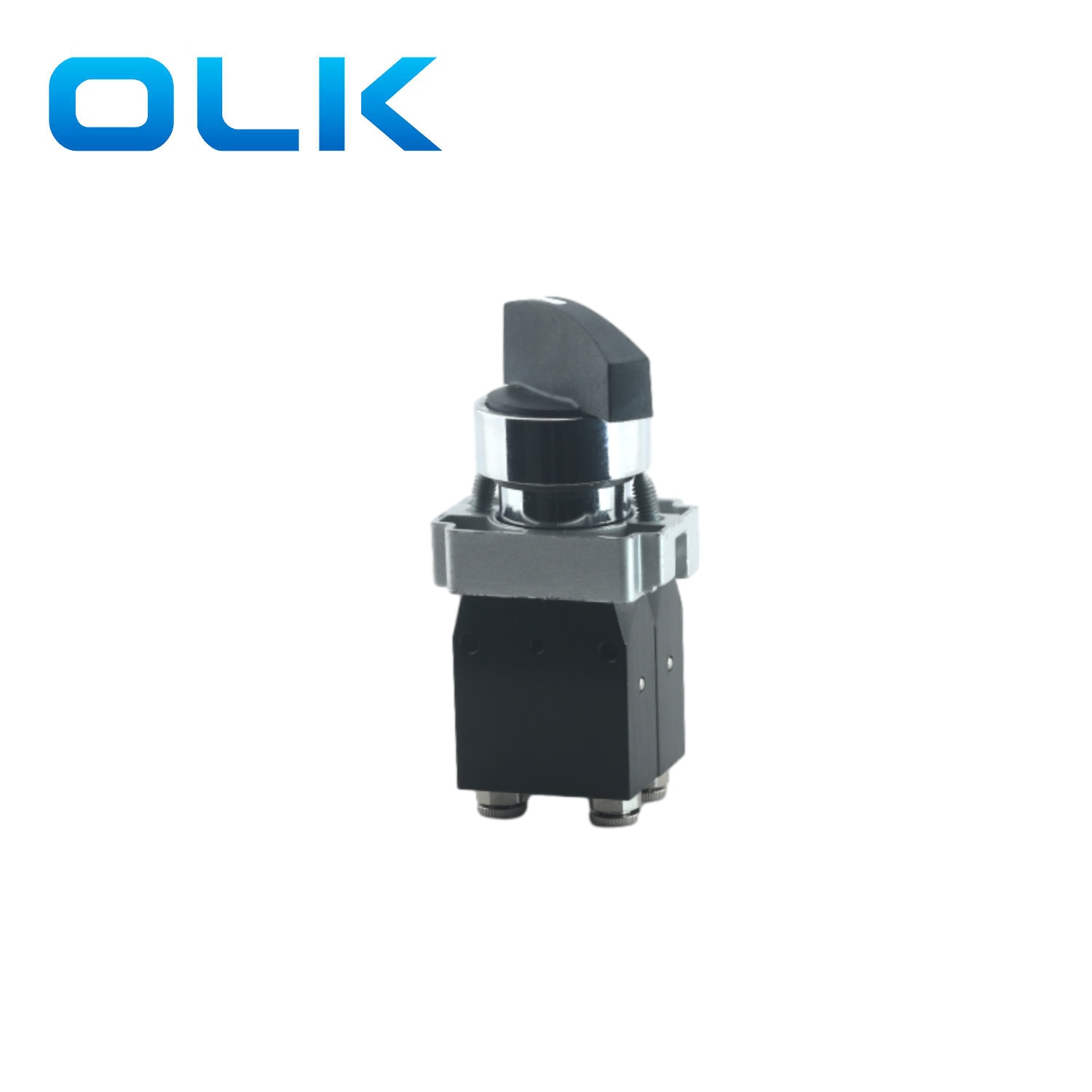

630: Korte armschakelaars	M104.630	Twee-positie onderhouden schakelaar
	M104.630.0	0: tijdelijke tijdstippen
	M104.630.1	1: met drie standen onderhouden schakelaar
Montagepaneel	M104,00
