Onze mechanische knopregelklep zorgt voor nauwkeurige controle over vloeistofstroomsnelheden, waardoor het een ideale keuze is voor toepassingen die een precisievloeistofregeling vereisen. De klep heeft een mechanische knopregeling, die een betrouwbare en eenvoudig te gebruiken interface biedt voor het aanpassen van vloeistofstroomsnelheden.
Een mechanische controleklep is een type klep dat geen elektrisch signaal nodig heeft. Maar het vertrouwt op mechanische kracht om de spoel te regelen. Volgens de werkingsmodus kan deze worden ingedeeld in basistype, direct-werkende type, roltype, lateraal roltype, hendelrollertype, verstelbaar stangtype, verstelbare hendelrollertype en door type. Het wordt vaak toegepast in continue bewerkingen, sterk geautomatiseerde apparatuur en beperken acties van productielijnmachines.
|
Symbool |
Kleptype |
Bedieningsmethode |
Functies |
Sollicitatie |
OLK mechanisch klepmodel |
|
|

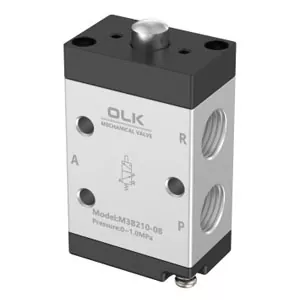

BASIC TYPE MECHANISCHE KLEP |
Reset de klepkern wanneer er geen externe kracht is; Wanneer de duwstang wordt geperst door externe kracht, neemt de duwstang contact op met de klepkern en sluit de R-poort af en duw vervolgens de klepkern om P-A-verbonden te maken |
Eenvoudige bewerking, push naar schakelen, loslaten om te resetten |
Vaak gebruikt voor inching van apparatuur, handmatige besturing en eenvoudige limietschakelaar |
JMJ -00, JM322, MV522, MV322, Mov321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3b-06, M3B- 08, M3B-110-06, M3B-210-06, M3B-210-08, M5B-10-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

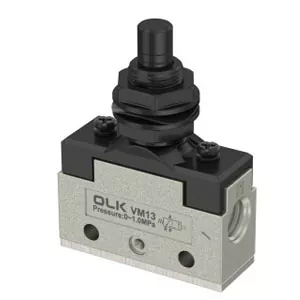

Rechte plunjer typemechanische klep |
Directe kracht op spoel |
Kan geen hoge axiale kracht weerstaan |
· Geactiveerd wanneer het werkstuk van boven naar beneden valt.
· Verticaal hefmechanisme detecteert de eindpositie. · Detectie van topgrens. |
VM130-01-05, VM132-M5-05 |
|
|

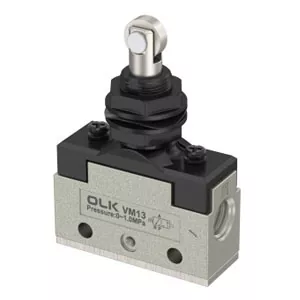

Rollerplundermechanische klep |
Een rol wordt aan de bovenkant van de duwstang van de klep toegevoegd. Het botsingsblok maken tangentieel contact met de rol, en vervolgens verzendt de rol de kracht naar de duwstang |
Rolhendelklep met verstelbare rolarm flexibele triggerhoek en sterk aanpassingsvermogen. Vermindering op spoel, verlengt de levensduur van de klep, betrouwbaarder |
Vaak gebruikt voor het overbrengen van lijn, automatisch gereedschap, detectie van cilinderslag en beperking van de regeling. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

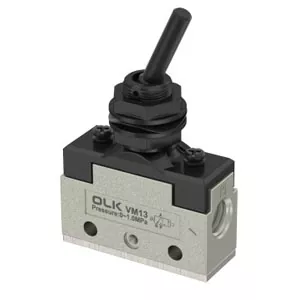

Schakelhendel type klep |
Trek thetoggle leverleft en met de hand om de klepkern tussen twee van posities te wisselen, om te realiseren aan OFF/Reversing |
Toggle -hendelontwerp voor frequent schakelen |
Pneumatisch gereedschapsarmatuur, kleine productieapparatuur, fase van apparatuur, voor handmatige schakelcilinderactie |
CM3Y-06, VM130-01-08 |
|
|

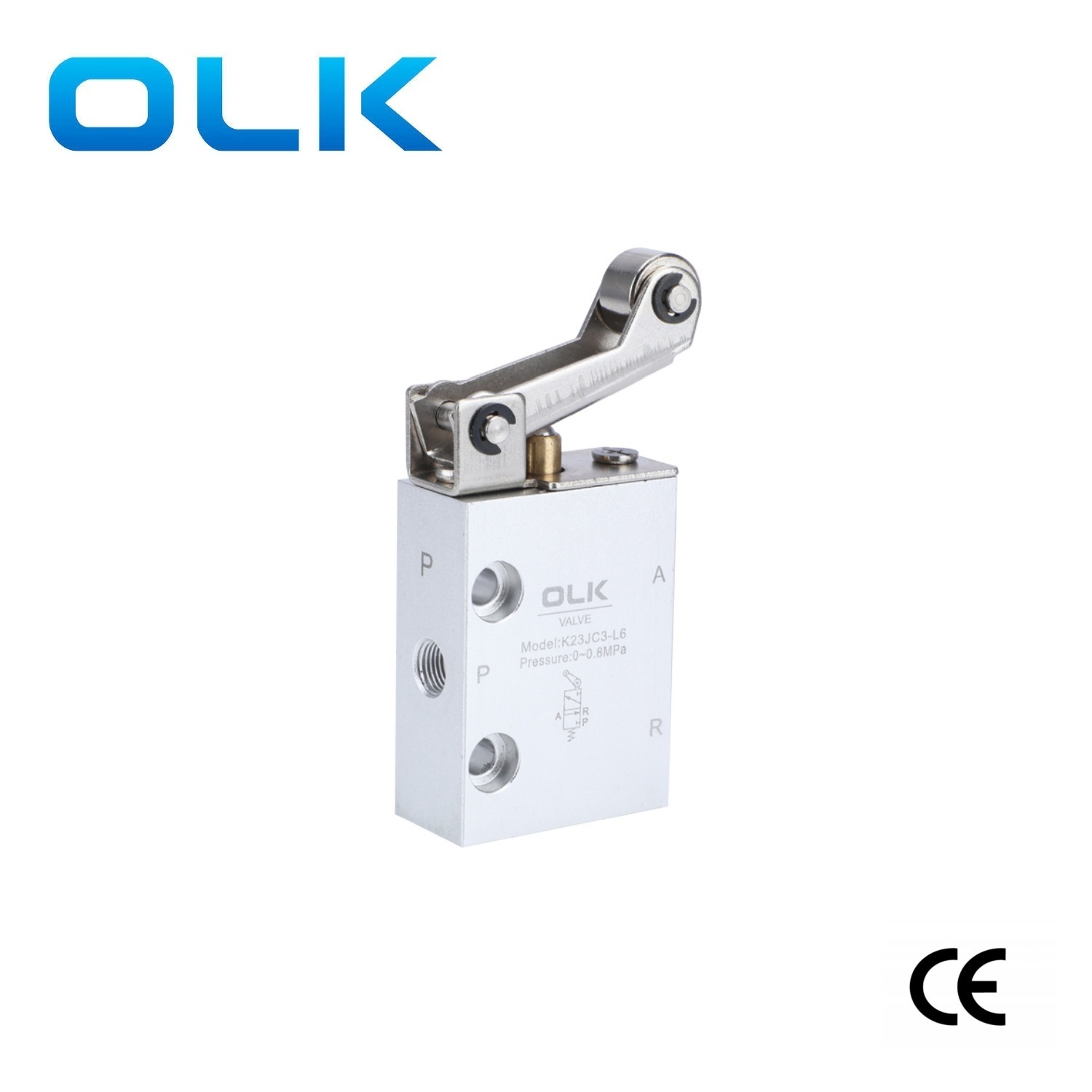

Rollerhendel mechanische klep |
Gebruik de hendel om de neerwaartse druk van de duwstang te verhogen |
Bidirectionele trigger: de rol bevindt zich op de bovenkant van de kleplichaam en de mechanische beweging aan beide zijden kan de klep activeren. Geschikt voor wederzijdse beweging: vooral geschikt voor lineaire schuiftafel en beide uiteinden van de duwstang om signalen te activeren tijdens heen en weer bewegende beweging. |
Reislimiet van de productielijn, automatische wederkerige detectie en mechanische koppeling. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, Mov321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3R-M5, S3R-06, S3R-08, M3R-1110-06, M3R- 210-06, M3R-210-08, M5R-1110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ23041, XQ23041, XQ230412, XQ230412, XQ230412, XQ230412, XQ230412, XQ230412, XQ230412, XQ230412, S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

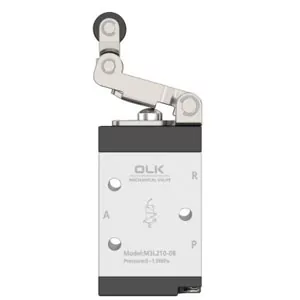

One Way Roller Lever Type Mechanische klep |
Wanneer het mechanische botsingsblok vooruit gaat, wordt de klepkern naar beneden gedrukt. Het botsingsblok gaat door de rol en de klepkern keert terug door de veerkracht. Wanneer het botsingsblok terugkeert, omdat de kleine hendel aan de kop kan worden gebogen, beweegt de klepkern niet wanneer de rol terugkeert en de klep niet omkeert. |
Het uitlaatuitgangspulssignaal van de klep wordt gebruikt om het obstakelsignaal in de lus te elimineren om de lus te vereenvoudigen |
· Regelingen voor het beperken van de bewegingsrichting, b.v. waardoor het werkstuk de trigger slechts in één richting kan duwen.
· Automatisch voedingssysteem om triggering te voorkomen in geval van omgekeerde beweging.
· Veiligheidscontrole plaatsen om het risico op verkeerde werking te verminderen. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S S 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-10-06, M5L-210-06, M5L-210-08, |
OLK is een Chinese pneumatische fabrikant met het breedste bereik van mechanische kleppen en grote voorraad voor snelle levering. Met 22 jaar technische ervaring biedt OLK Team OEM/ODM -service. We kunnen kleplichamen aanpassen, verschillende knopopties aanbieden en UV -laserlogo -markering toevoegen voor een meer verfijnde branding.
· Wanneer een mechanische klep wordt gebruikt, heeft het contactoppervlak van het botsingsblok en de rol een kantelhoek van 30 ° of 45 °. De maximale snelheid van het botsingsblok is verschillend voor verschillende bedrijfsmechanismen, die moeten worden waargenomen.
· De tijd voor het cilinderblok om de mechanische klep te drukken, moet de schakeltijd van de mechanische klep overschrijden, zodat de cilindersnelheid niet te snel kan zijn; Als het te snel is, moet de lengte van het botsingsblok worden verhoogd.
· Gebruik geen mechanische kleppen als stopt.
