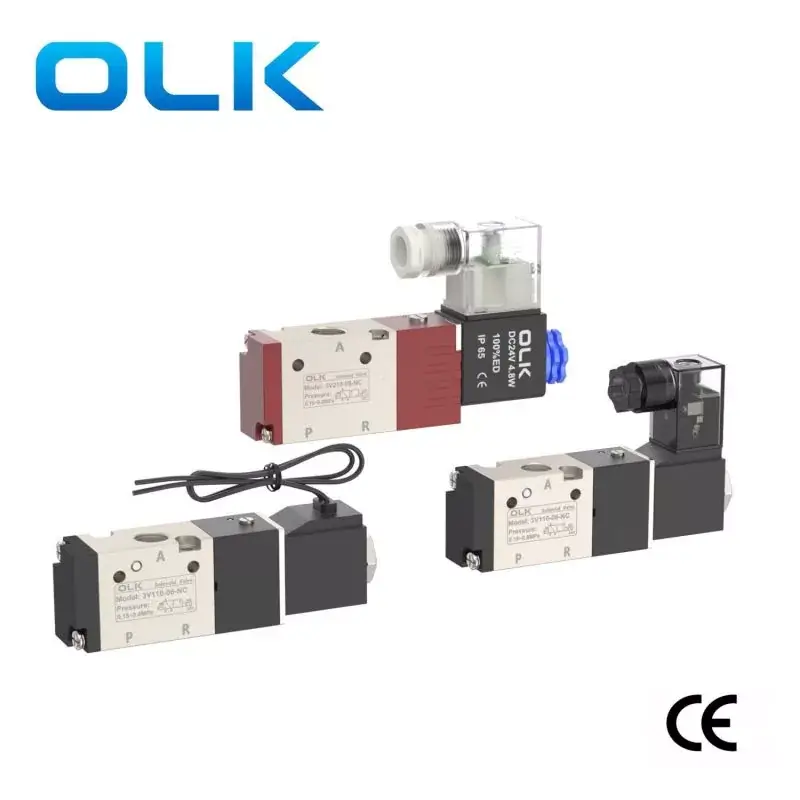

3V-serie magneetventiel 3-weg

Model:3V210

U kunt er zeker van zijn dat u de 3-weg magneetklep uit de 3V-serie in onze fabriek koopt en wij bieden u de beste after-sales service en tijdige levering.

Brand:
OLK
Initial State:
NO,NC
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Position:
3/2 way

Stuur onderzoek PDF-download

Productomschrijving

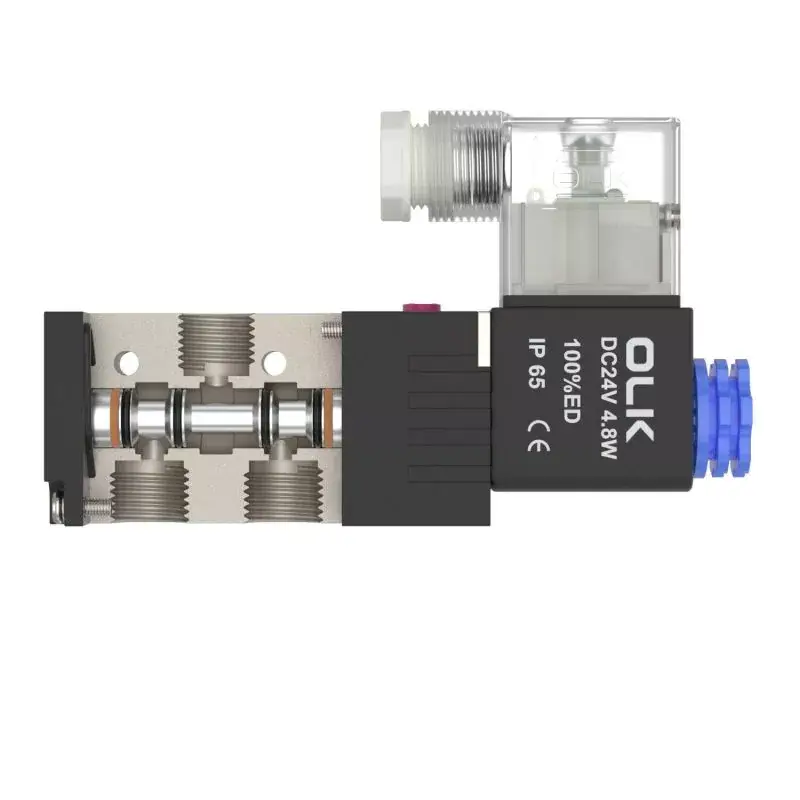

De Ouleikai (OLK) 3V-serie magneetventiel 3-weg behoort tot de categorie voorgestuurde magneetventielen, met een hoge reactiesnelheid en betrouwbare werking, geschikt voor het aansturen van enkelwerkende cilinders. Het kleplichaam is gemaakt van een corrosiebestendige, hittebestendige aluminiumlegering, waardoor deze geschikt is voor gebruik in verschillende ruwe omgevingen.

Het kan worden gekoppeld aan industriële automatiseringsscenario's, zoals vloeistofcontrole en conversie op verschillende geautomatiseerde productielijnen, pneumatische apparatuur, medische apparatuur, enz.

SYMBOOL:

Bestelcode
3V	1	10	6	NEE	A
Model	Code	Ventieltype	poortgrootte	Actietype	Spanning	Niet: Din-type
3V: 3-weg magneetventiel met 2 standen	1:100 serie	10: enkelwerkend magneetventiel 3/2 weg	M5:M5	NEE: normaal gesloten	AC220V	L:Lijntype
	2:200 serie	20:dubbelwerkend magneetventiel 3/2 weg	06:G1/8	NEE: normaal open	AC110V
	3:300-serie		08:G1/4		AC24V
	4:400-serie		10:G3/8		AC36V
			15:G1/2		DC12V
					DC24V

OULEIKAI voorgestuurde magneetklep uit de 3V-serie, 3-weg Productkenmerken

1. Direct werkende configuratie, responsief schakelen;

2. Opties beschikbaar voor normaal gesloten en normaal open typen;

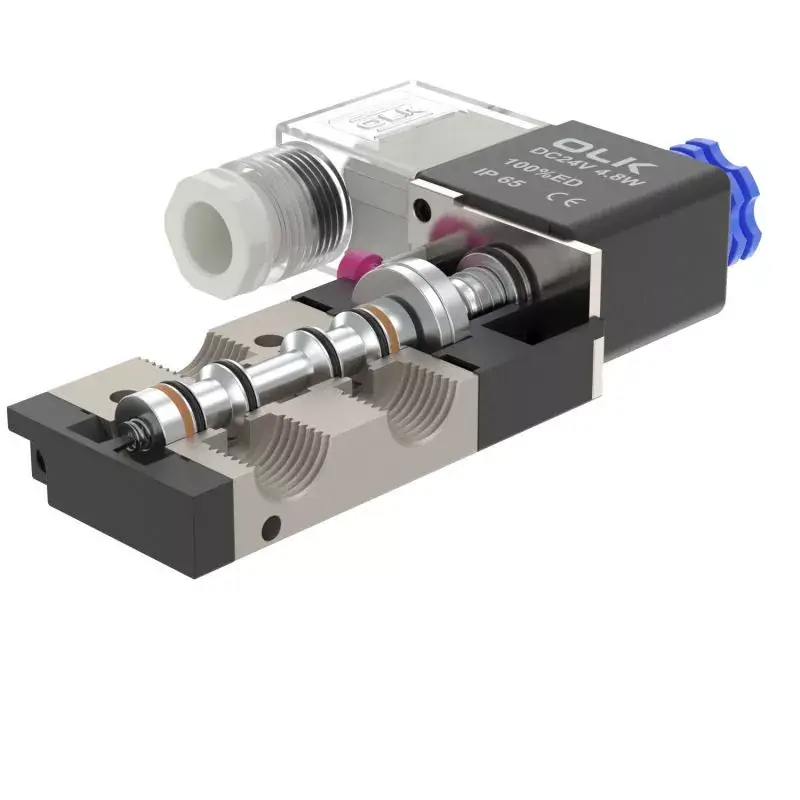

3. Coaxiale afsluitstructuur, uitstekende afdichting, groot debiet;

4. Geen oliesmering nodig;

5. Uitgerust met handmatig apparaat voor eenvoudige installatie en foutopsporing;

6. Er zijn meerdere standaardspanningsgraden beschikbaar voor selectie.

3V-serie magneetventiel 3-weg Algemene parametergegevens:

werkend medium	Lucht (gefilterd door een filter van meer dan 40 μm)
Actie	Piloottype
aantal posities	Twee posities in drie richtingen
smerend	onnodig
Werkdrukbereik MPa(psi)	0,15∼0,8(21~114)
Gegarandeerde drukweerstand	1,5 MPa (215 psi)
Lichaamsmateriaal	aluminium legering
Standaard spanning	AC220V, AC110V, AC24V, DC24V, DC12V
Gebruik spanningsbereik	AC:±15%DC:±10%
beschermingsniveau	IP65 (DIN40050)
hittebestendigheidsklasse	Klasse B
Verbindingstype	DIN-contactdoostype, stopcontacttype
Opwinding tijd	0,05 seconden of minder

3V-serie magneetventiel 3-weg verschillende parameters

model	Poortdiameter	Werktemperatuur °C	MAX. bedrijfsfrequentie	Doorstroomdoorsnede mm² (CV-waarde)	stroomverbruik
3V110-M5	M5	-20∼70	5 keer/seconde	5,5(0,31)	Wisselstroom: 3 VA. Gelijkstroom: 3 W
3V120-M5	M5	-20∼70	5 keer/seconde	5,5(0,31)	Wisselstroom: 3 VA. Gelijkstroom: 3 W
3V110-06	G1/8	-20∼70	5 keer/seconde	12,0(0,67)	Wisselstroom: 3 VA. Gelijkstroom: 3 W
3V120-06	G1/8	-20∼70	5 keer/seconde	12,0(0,67)	Wisselstroom: 3 VA. Gelijkstroom: 3 W
3V210-06	Inlaat=uitlaat=G1/8	-20∼70	5 keer/seconde	14,0(0,78)	AC: 6 VA DC: 4,8 W
3V220-06	Inlaat=uitlaat=G1/8	-20∼70	5 keer/seconde	14,0(0,78)	AC: 6 VA DC: 4,8 W
3V210-08	Inlaat=uitlaat=G1/4	-20∼70	5 keer/seconde	16,0(0,89)	AC: 6 VA DC: 4,8 W
3V220-08	Inlaat=uitlaat=G1/4	-20∼70	5 keer/seconde	16,0(0,89)	AC: 6 VA DC: 4,8 W
3V310-08	Inlaat=uitlaat=G1/4	-20∼70	5 keer/seconde	25,0(1,39)	AC: 6 VA DC: 4,8 W
3V320-08	Inlaat=uitlaat=G1/4	-20∼70	5 keer/seconde	25,0(1,39)	AC: 6 VA DC: 4,8 W
3V310-10	Inlaat=uitlaat=G3/8	-20∼70	5 keer/seconde	30,0(1,67)	AC: 6 VA DC: 4,8 W
3V320-10	Inlaat=uitlaat=G3/8	-20∼70	5 keer/seconde	30,0(1,67)	AC: 6 VA DC: 4,8 W
3V410-15	Inlaat=uitlaat=G1/2	-5∼60	3 keer/seconde	50,0(2,79)	AC: 6 VA DC: 4,8 W
3V420-15	Inlaat=uitlaat=G1/2	-5∼60	3 keer/seconde	50,0(2,79)	AC: 6 VA DC: 4,8 W
