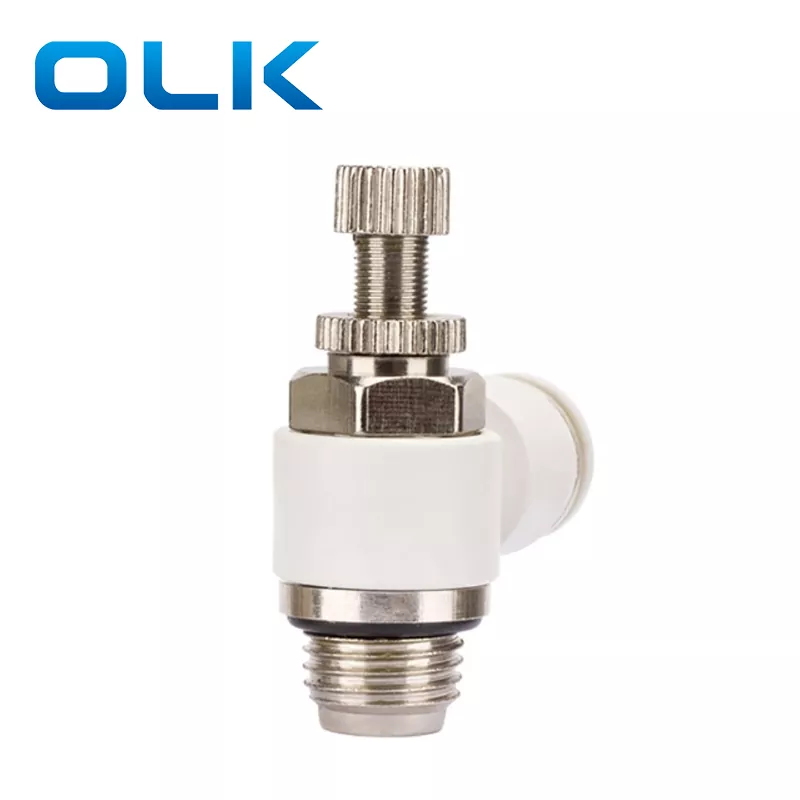

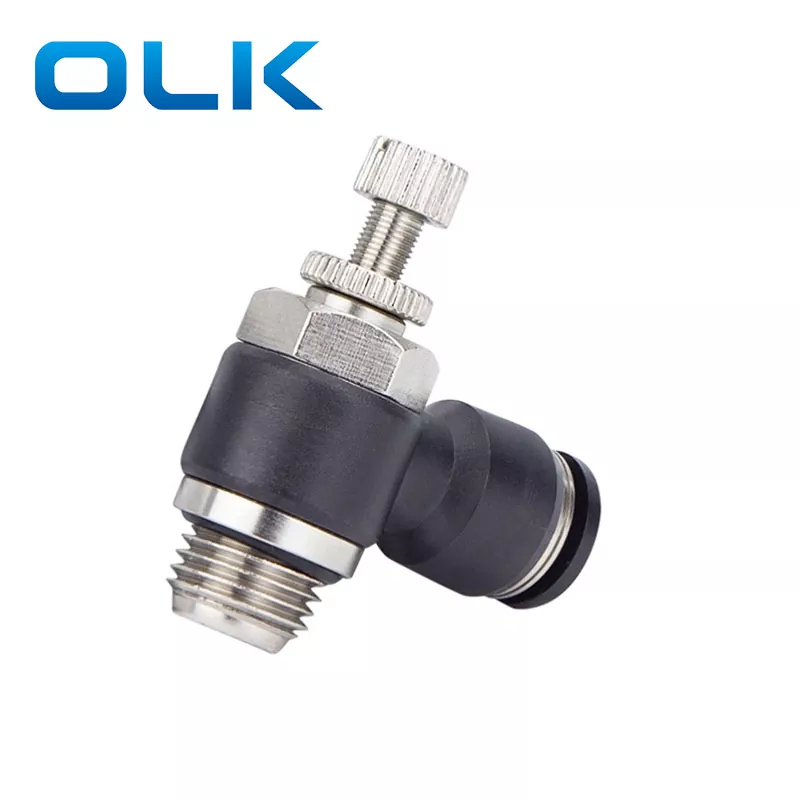

SC pneumatische snelheidsregelaarklep, G-schroefdraadtype

De SC pneumatische snelheidsregelaar is ontworpen voor nauwkeurige aanpassing van de cilindersnelheid door de luchtstroom via de draaiknop te regelen. Het maakt gebruik van een G-draadverbinding met een ingebouwde afdichtring, waardoor er geen PTFE-tape nodig is en verstopping wordt voorkomen. Met zijn compacte structuur en 360° draaibaar ontwerp maakt de SC-snelheidsregelklep een flexibele installatie mogelijk, zelfs in beperkte ruimtes, terwijl betrouwbare prestaties en een langere levensduur van pneumatische componenten worden gegarandeerd.

SC pneumatische snelheidsregelaarklep, G-draadtype Producteigenschappen

· Nauwkeurige snelheidsregeling en snelle reactie: Pas de luchtstroom eenvoudig aan via de draaiknop voor een soepelere werking van de cilinder.

·Geen PTFE-tape vereist: de G-schroefdraadconnector wordt geleverd met een afdichtring om een ​​goede afdichting te garanderen en verstoppingsproblemen te voorkomen.

· Interfacegeschiktheid: Ontworpen voor vlakke oppervlakken; niet geschikt voor gegroefde of oneffen interfaces.

·Eenvoudige installatie: fitting en behuizing kunnen na installatie 360° draaien, wat flexibiliteit biedt in de buisindeling.

·Componentbescherming: Voorkomt lekkage en vervuiling, waardoor de levensduur van pneumatische apparatuur wordt verlengd.

SC pneumatische snelheidsregelaarklep, G-draadtype Gebruikswijze:

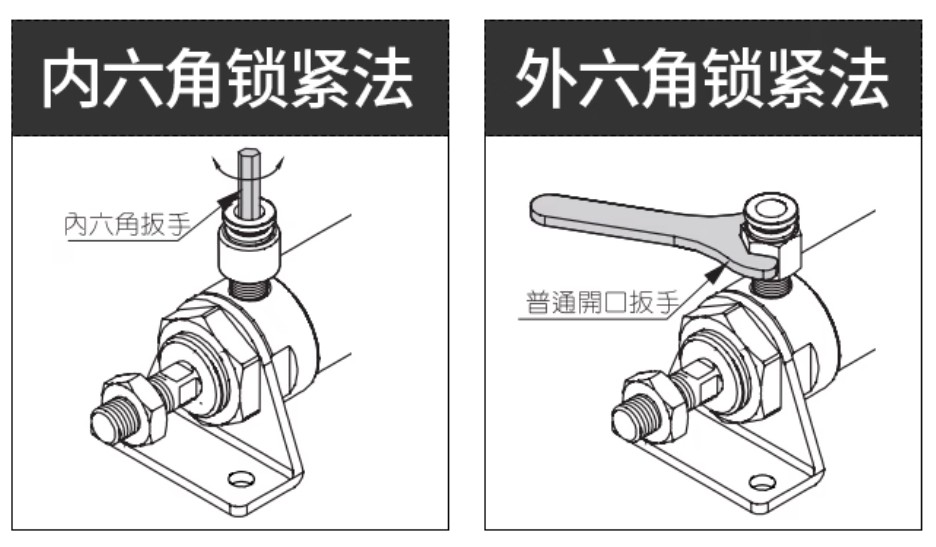

Gebruik een inbussleutel of een inbussleutel om de fitting in de luchtinlaat-/uitlaatschroefdraden van de cilinder te schroeven, zoals weergegeven in de afbeelding. Raadpleeg de afbeelding voor het aanhaalmoment.

Wanneer u de cilindersnelheid aanpast met de snelheidsregelaar, zorg er dan voor dat de klep gesloten is voordat u perslucht toepast. Als er lucht wordt toegevoerd terwijl de klep open is, kan de cilinder te snel bewegen en ongelukken veroorzaken.

Draai de instelknop langzaam met de hand. Nadat u de gewenste snelheid hebt ingesteld, draait u de borgmoer naar beneden om de knop vast te zetten en verdere afstelling te voorkomen.

Draai de knop met de klok mee om de luchtstroom te verminderen en de cilinder te vertragen.

Draai de knop tegen de klok in om de luchtstroom te vergroten en de cilinder te versnellen.

Voorzorgsmaatregelen voor pneumatische snelheidsregelaarkleppen

De M5-schroefdraad is klein. Gebruik geen gereedschap om vast te draaien. Met de ingebouwde afdichtring is handmatig aandraaien voldoende. Als u de draad te strak aandraait, kan deze breken. Reinig de slangen en fittingen vóór installatie om te voorkomen dat vuil storingen of luchtlekken veroorzaakt.

Hoge luchtdruk of vuile lucht kunnen de afdichtring beschadigen. Installeer indien nodig een luchtfilter en kies corrosiebestendige hogedrukfittingen.

Sluit de slang niet vaak aan/los, omdat dit de levensduur van de fitting en de slang verkort. Steek de buis volledig naar beneden om lekken te voorkomen. Voordat u de slang verwijdert, moet u ervoor zorgen dat er geen druk in zit en drukt u de eindkap van de fitting naar beneden voordat u deze eruit trekt.

Zorg ervoor dat het buisuiteinde plat is afgesneden. Ongelijke uiteinden kunnen een slechte afdichting en lekkage veroorzaken. Knip de buis goed af en zorg ervoor dat het buitenoppervlak onbeschadigd is.

Gebruik buizen van voldoende lengte. Vermijd scherpe bochten aan de bovenzijde van de fitting, deze kunnen de fitting beschadigen. Trek na het aansluiten lichtjes aan de slang om te controleren of deze goed vastzit voordat u hem gebruikt.

Wanneer u de slang verwijdert, drukt u gelijkmatig op de plastic interface terwijl u deze eruit trekt. Draai de buis niet en draai deze niet 360°, anders kunnen er groeven in de buis komen en lekkages ontstaan.

Gebruik geen ander gereedschap dan uw hand om de instelknop te draaien. Oefen geen extra kracht uit wanneer de knop de boven- of ondergrens bereikt, anders kan de fitting beschadigd raken.

Enige interne lekkage is normaal als de snelheidsregelaar gesloten is. Vermijd gebruik in toepassingen waarbij geen interne lekkage vereist is.

Veelgestelde vragen:

Waarom een ​​SC G-draad snelheidsregelaar aanbevelen?

Gewone fittingen maken gebruik van PTFE-tape, die kan afbreken en in het luchtpad terecht kan komen, waardoor klepblokkering, slecht schakelen en slijtage van de cilinderafdichting kan ontstaan. De G-schroefdraadconnector wordt geleverd met een afdichtring om een ​​goede afdichting te garanderen en verstoppingsproblemen te voorkomen.
