PL mannelijke elleboog push-in buisfitting

Model:PL6-02

Als een professionele fabrikant van PL mannelijke elleboog push-in buisfitting, kunt u er zeker van zijn dat u PL mannelijke elleboog push-in buisfitting in onze fabriek koopt en OLK biedt u de beste after-sales service en tijdige levering.

Brand:
OLK
Type:
L Type Elbow BSPT Male Thread
Color:

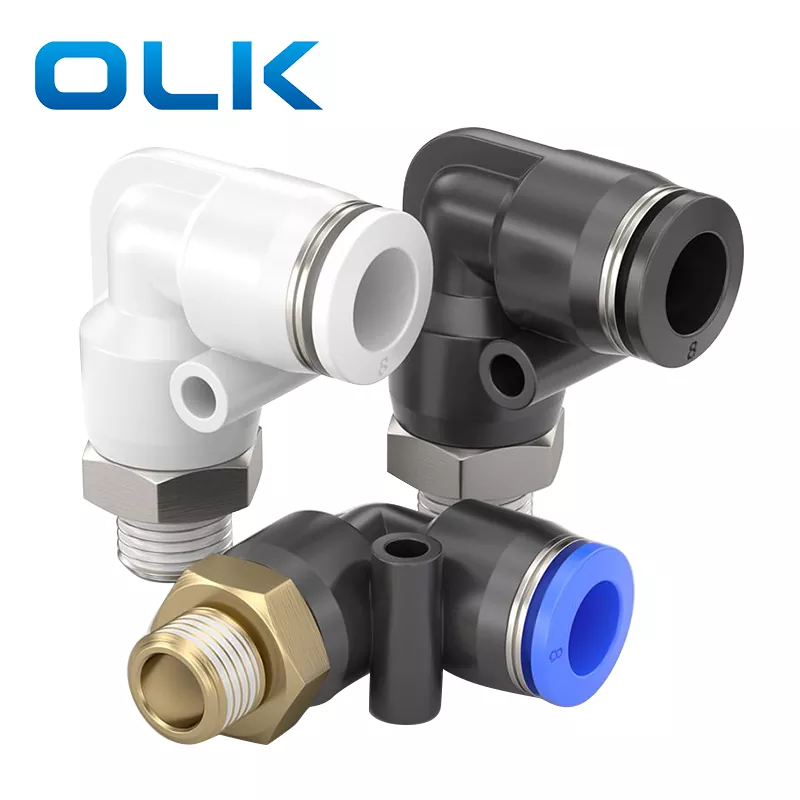

Black,White,Blue

Stuur onderzoek

Productomschrijving

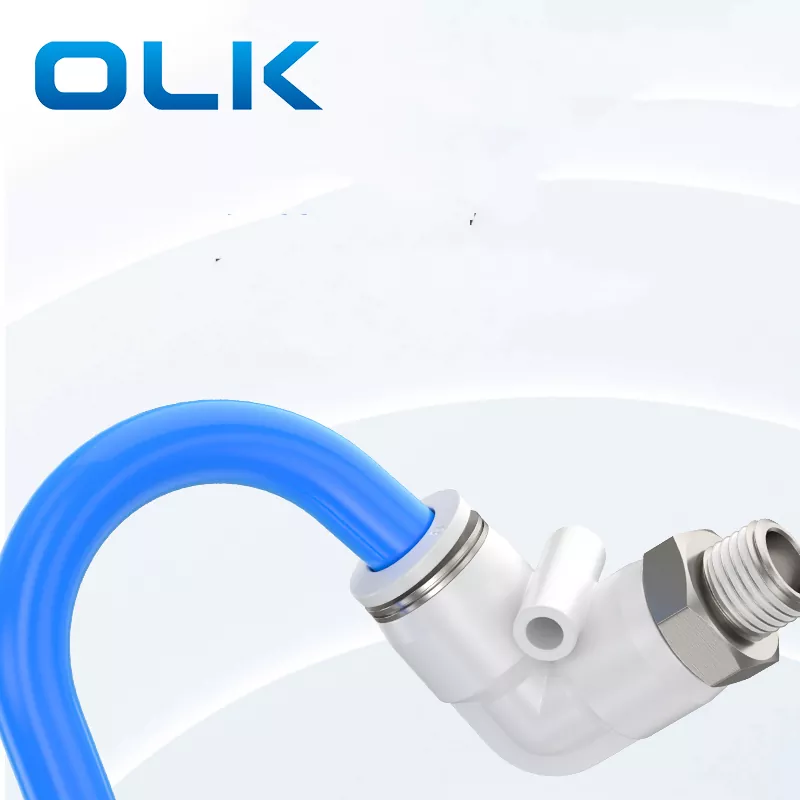

De PL mannelijke Elbow Push In Tube Fitting is een 90 graden elleboogconnector, ideaal voor gebruik in kleine ruimtes of waar het omleiden van slangen vereist is.

Producteigenschappen: compacte structuur, geschikt voor kleine ruimtes; haaks stuurontwerp, handig voor tracheale bedrading

Bestelcode
PL	8	--	01
Model	Buismaat (metrisch)		Draadtype (55°rechte buisdraad)
	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

Vloeistof	Lucht/water(voorwaardelijk)/vacuüm
Bedrijfsdruk	0-1,0 MPa
Vacuüm druk	-100Kpa (10 Torr)
Bedrijfstemperatuur	-10-60℃
Materiaal	NYLON(PA),Polyurethaan(PU)

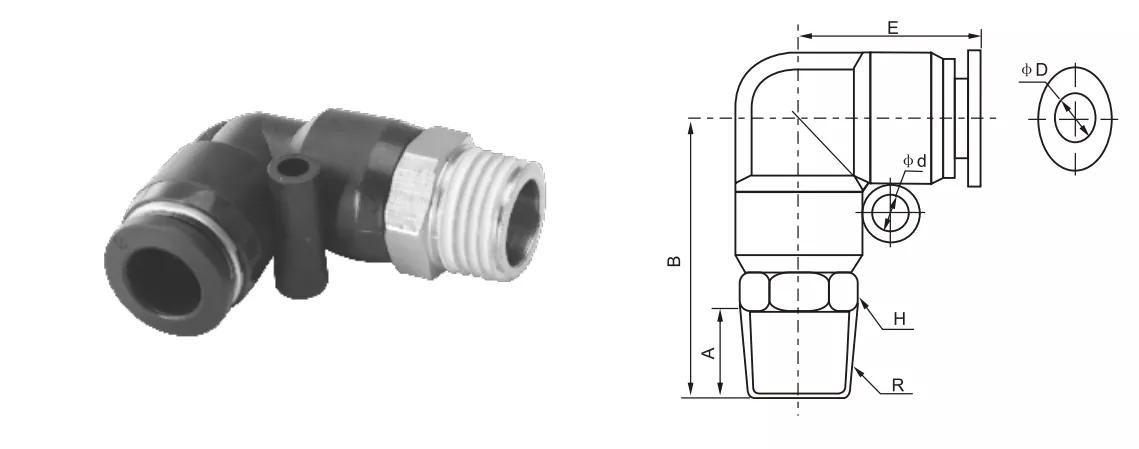

Inch-buisfitting	Metrische buisfitting	φD	R	A	B	H	E	φd
PL5/32-M5	PL4-M5	4	M5	4.5	25	10	19.7	/
PL5/32-01	PL4-01	4	R1/8	7	26.5	10	19.7	/
PL5/32-02	PL4-02	4	R1/4	9	28	14	19.7	/
PL1/4-M5	PL6-M5	6	M5	4.5	27.5	12	20.8	3.5
PL1/4-01	PL6-01	6	R1/8	7	27.5	12	20.8	3.5
PL1/4-02	PL6-02	6	R1/4	9	29.5	14	20.8	3.5
PL1/4-03	PL6-03	6	R3/8	10	30.5	17	20.8	3.5
PL1/4-04	PL6-04	6	R1/2	11	32	21	20.8	3.5
PL5/16-01	PL8-01	8	R1/8	8	31.7	14	23.5	4.5
PL5/16-02	PL8-02	8	R1/4	10	33.8	14	23.5	4.5
PL5/16-03	PL8-03	8	R3/8	10	33.8	17	23.5	4.5
PL5/16-04	PL8-04	8	R1/2	11	35.5	21	23.5	4.5
PL3/8-01	PL10-01	10	R1/8	8	35.5	17	27.4	4.5
PL3/8-02	PL10-02	10	R1/4	10	37.5	17	27.4	4.5
PL3/8-03	PL10-03	10	R3/8	10	38	17	27.4	4.5
PL3/8-04	PL10-04	10	R1/2	11	38.6	21	27.4	4.5
PL1/2-01	PL12-01	12	R1/8	8	38	19	30.3	5
PL1/2-02	PL12-02	12	R1/4	10	39.5	19	30.3	5
PL1/2-03	PL12-03	12	R3/8	10	40.5	19	30.3	5
PL1/2-04	PL12-04	12	R1/2	11	42	21	30.3	5
	PL14-03	14	R3/8	12	42.5	24	30.3	4
	PL14-04	14	R1/2	15	45	24	30.3	4
	PL16-03	16	R3/8	15	50	24	34	4
	PL16-04	16	R1/2	15	50.5	27	34	4

Naam/type	Beschrijving van de interfacestructuur
PC-elleboog	De pijpverbinding is gebogen in een hoek van 90° en het andere uiteinde is van binnendraad voorzien
PL Elleboog	Het ene uiteinde is ingestoken en het andere uiteinde heeft een buitendraad van 90°
PV-elleboog	Beide uiteinden zijn van het type met buisinvoer, met een bocht van 90°

Veelgestelde vragen:

Van welk materiaal is de PL-connector gemaakt?

koper

Wat zijn de namen van de verbindingsbuisfittingonderdelen?

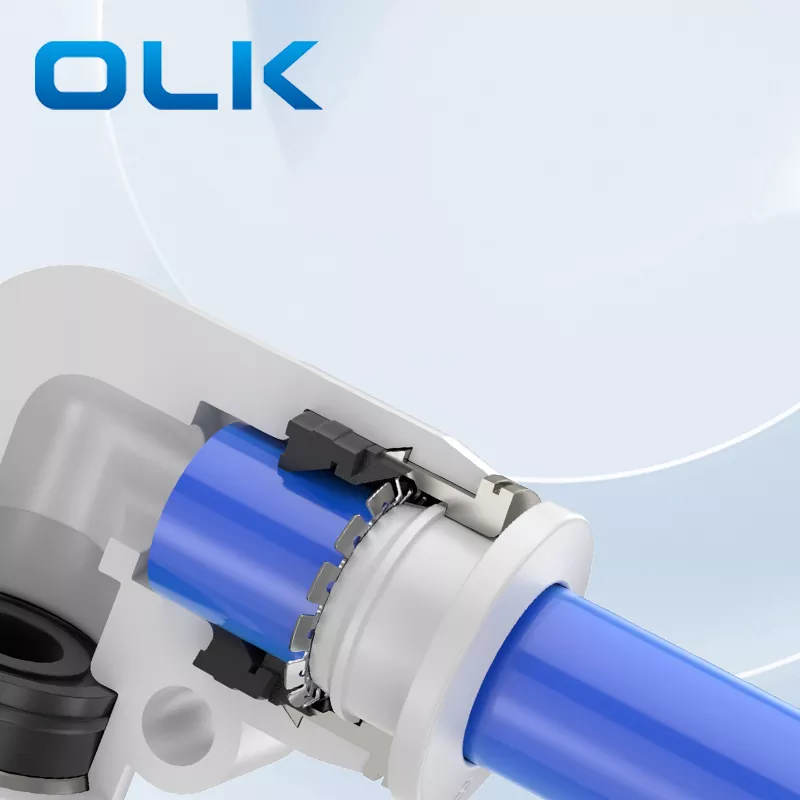

Snelle verbindingsbuisfitting interne structuur: ontgrendeling, kaartenset van zinklegering, borgclipveer, slothuls, sluitingafdichtring, kunststoffen met hoge sterkte

Welk type PL-draad is het?

Het is een metrische draad, M staat voor.

Wat betekent ‘elleboog’ bij pneumatische fittingen?

Elleboogfitting: een pneumatische fitting waarmee de buis van richting kan veranderen, meestal in een hoek van 90 graden.
