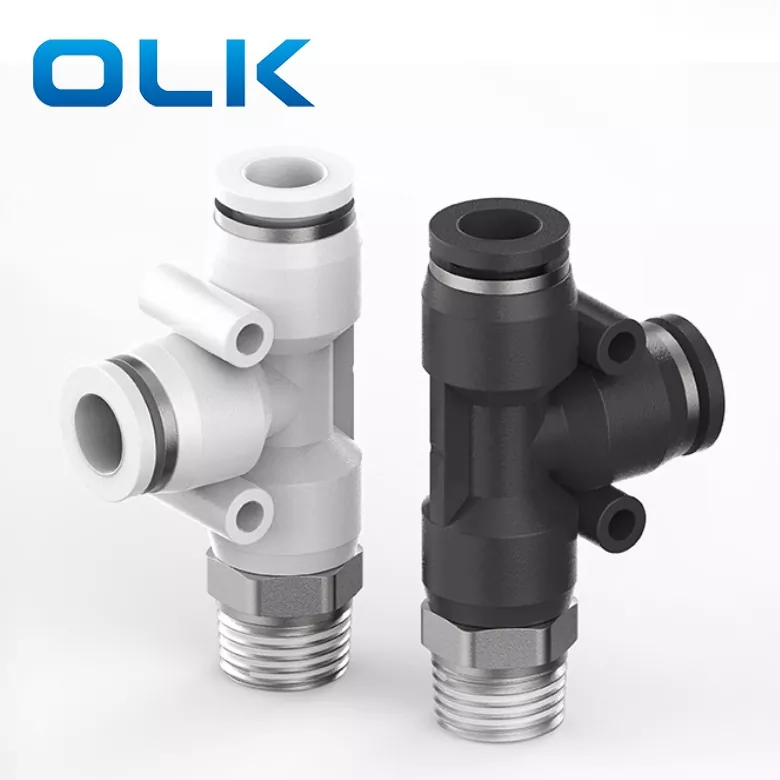

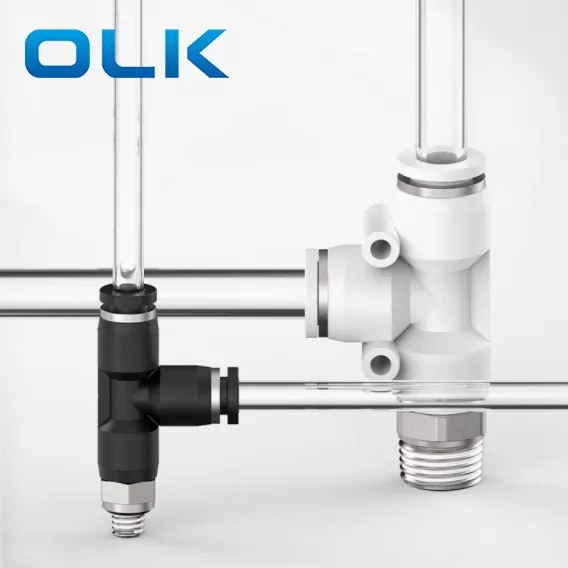

De PD-run T-shirt in buisfitting is een Y-type drieweg push-in fitting, ontworpen om één luchtbron in twee uitgangen te splitsen. Het is ideaal voor systemen die een pneumatische verbinding van één op twee nodig vereisen.
PD Fitting Key-kenmerken: Y-vormig ontwerp voor efficiënte luchtverdeling; push-to-connect-uiteinden voor eenvoudige installatie; flexibele routing voor multi-directionele buizen
|
Bestelcode |
|||
|
PD |
8 |
- |
01 |
|
Model |
Buisgrootte (metriek) |
|
Draadtype (55 ° rechte buisdraad) |
|
PD -serie passen |
4: 4 mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
|
Vloeistof |
Lucht/water (voorwaardelijk)/vacuüm |
|
Werkdruk |
0-1.0mpa |
|
Vacuümdruk |
-100kpa (10 torr) |
|
Bedrijfstemperatuur |
-10-60 ℃ |
|
Materiaal |
Nylon (PA), polyurethaan (PU) |
|
Inch buisfitting |
Metrische buisfitting |
φd |
R |
A |
B |
E |
H |
φd |
|

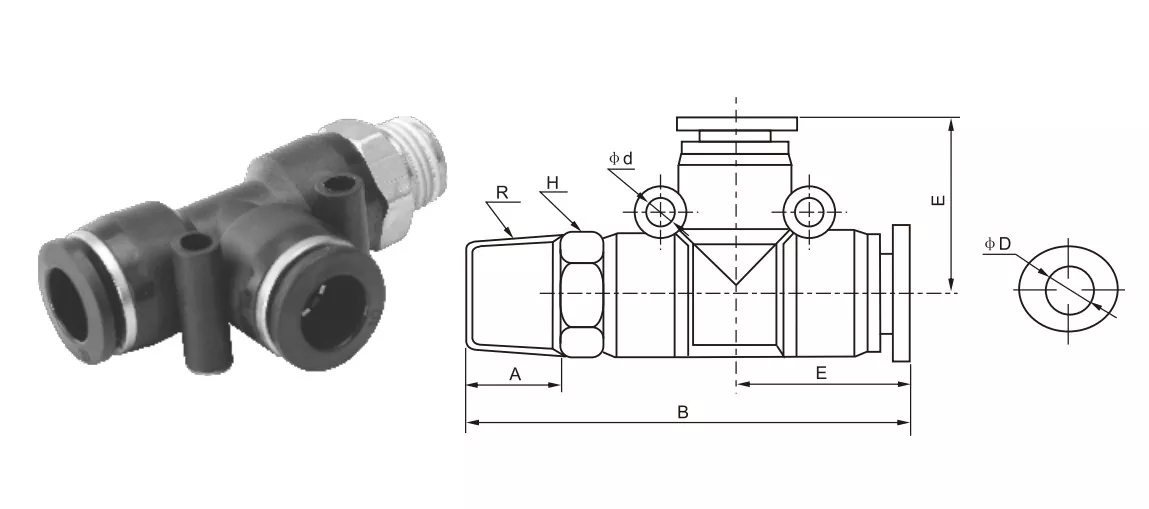

PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Naam/type |
Interface -structuurbeschrijving |
|
Run Tee (PD) |
De belangrijkste luchtstroom is recht en de takken worden verticaal geleid |
|
Branch T -shirt (PB) |
Twee interfaces zijn verbonden onder rechtse hoeken, één op de tak van "T" |
|
Gelijke T -shirt |
Drie poorten met dezelfde grootte |
Wat betekent 'run -tee' in connectoraanpassing?
T-stuk "betekent T-vormige connector (TEE) met drie interfaces;
'Run' verwijst naar het hoofdkanaal (de richting van de hoofdluchtstroom is een rechte lijn);
Dus 'run tee' betekent dat het hoofdkanaal rechtdoor is en een tak verticaal wordt geleid in het midden.
