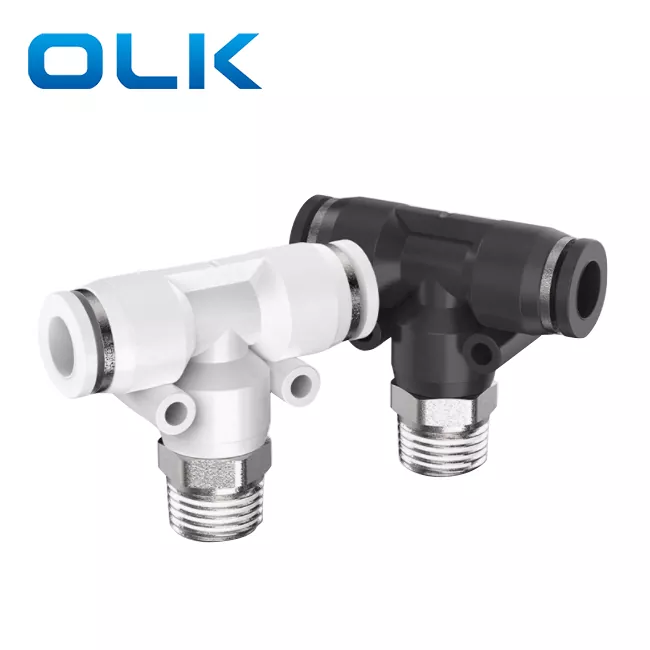

PB aftakking T-stuk insteekbuisfitting

Model:PB8-02

OLK is een van de beroemde fabrikanten en leveranciers van China PB Branch Tee Push In Tube Fitting. Onze fabriek is gespecialiseerd in de productie van PB Branch Tee Push In Tube Fitting. Welkom bij het kopen van PB Branch Tee Push In Tube Fitting van OLK. Elk verzoek van klanten wordt binnen 24 uur beantwoord.

Brand:
OLK
Type:
Male BSPT Thread(R Thread) Tee Type
Color:
Black,White,Blue

Stuur onderzoek

Productomschrijving

De PB Branch Tee Push In Tube Fitting is een rechte push-in fitting die wordt gebruikt om twee buizen in een pneumatisch systeem met elkaar te verbinden, waardoor een soepele luchtstroom en betrouwbare afdichting wordt gegarandeerd.

PB-fitting Belangrijkste kenmerken: Push-to-connect voor snelle en eenvoudige installatie; Rechte buisverbinding met twee uiteinden

Bestelcode
PB	8	--	01
Model	Buismaat (metrisch)		Draadtype (55°rechte buisdraad)
PB-serie fitting	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

PB Aftakking T-stuk Insteekbuisfitting Algemene basisparameters

Vloeistof	Lucht/water(voorwaardelijk)/vacuüm
Bedrijfsdruk	0-1,0 MPa
Vacuüm druk	-100Kpa (10 Torr)
Bedrijfstemperatuur	-10-60℃
Materiaal	NYLON(PA),Polyurethaan(PU)

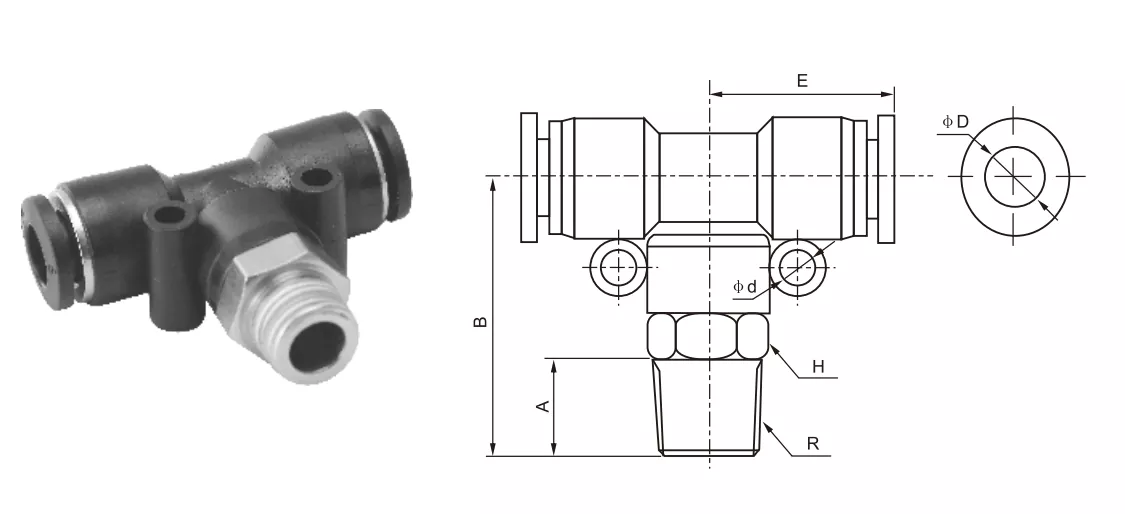

PB aftakking T-stuk Insteekbuisfitting Overzicht dimensieparameters

Inch-buisfitting	Metri-buisfitting	φD	R	A	B	E	H2	φd
PB5/32-M5	PB4-M5	4	M5	4.5	25.4	18.6	10	/
PB5/32-01	PB4-01	4	R1/8	7	25.4	18.6	10	/
PB5/32-02	PB4-02	4	R1/4	9	27.8	18.6	14	/
PB1/4-M5	PB6-M5	6	M5	4.5	26.8	20.8	12	3.5
PB1/4-01	PB6-01	6	R1/8	6.5	37.6	20.8	12	3.5
PB1/4-02	PB6-02	6	R1/4	9	30	20.8	14	3.5
PB1/4-03	PB6-03	6	R3/8	10	30.6	20.8	17	3.5
PB1/4-04	PB6-04	6	R1/2	10	32.5	20.8	21	3.5
PB5/16-01	PB8-01	8	R1/8	8	31.5	22.9	14	4.5
PB5/16-02	PB8-02	8	R1/4	10	33	22.9	14	4.5
PB5/16-03	PB8-03	8	R3/8	10	33.6	22.9	17	4.5
PB5/16-04	PB8-04	8	R1/2	11	35	22.9	21	4.5
PB3/8-01	PB10-01	10	R1/8	8	37	27.8	17	4
PB3/8-02	PB10-02	10	R1/4	10	38	27.8	17	4
PB3/8-03	PB10-03	10	R3/8	10	38	27.8	17	4.5
PB3/8-04	PB10-04	10	R1/2	11	39	27.8	21	4.5
PB1/2-01	PB12-01	12	R1/8	8	37.5	29.5	19	5
PB1/2-02	PB12-02	12	R1/4	10	40	29.5	19	5
PB1/2-03	PB12-03	12	R3/8	10	40	29.5	19	5
PB1/2-04	PB12-04	12	R1/2	11	41	29.5	21	5
	PB14-03	16	R3/8	11	46.3	34.5	24	4
	PB14-04	16	R1/2	12	47.3	34.5	27	4

Bij pneumatische verbindingen worden gewone T-vormige (T-vormige) structuren onderscheiden

Naam/type	Beschrijving van de interfacestructuur
Run-T-stuk (PD)	De hoofdluchtstroom is recht en de takken worden verticaal naar buiten geleid
Tak T-stuk (PB)	Twee interfaces zijn haaks op elkaar aangesloten, één op de tak van "T"
Gelijke T-stuk	Drie poorten met dezelfde grootte
