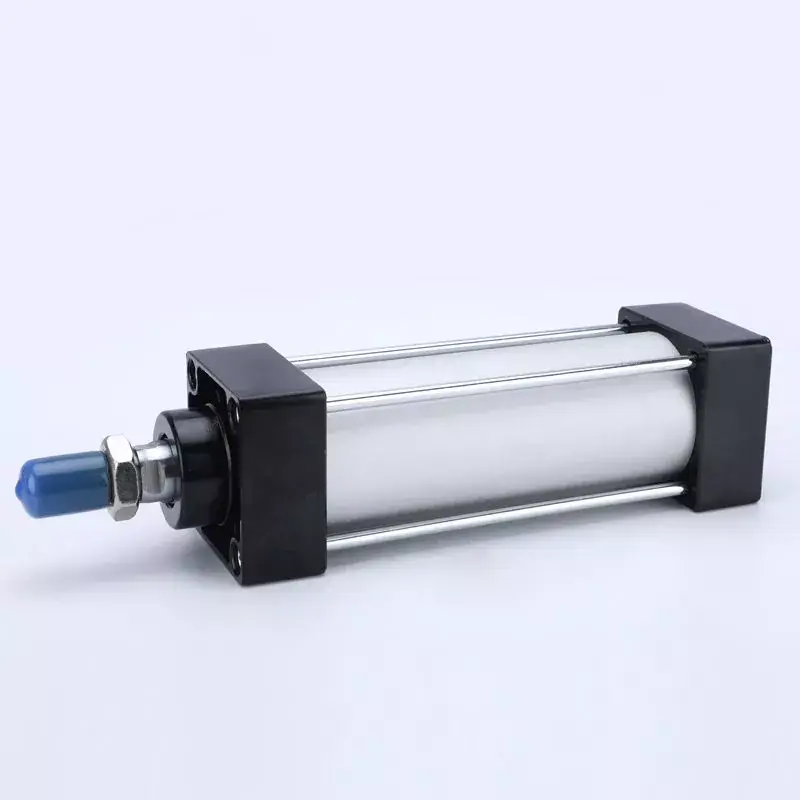

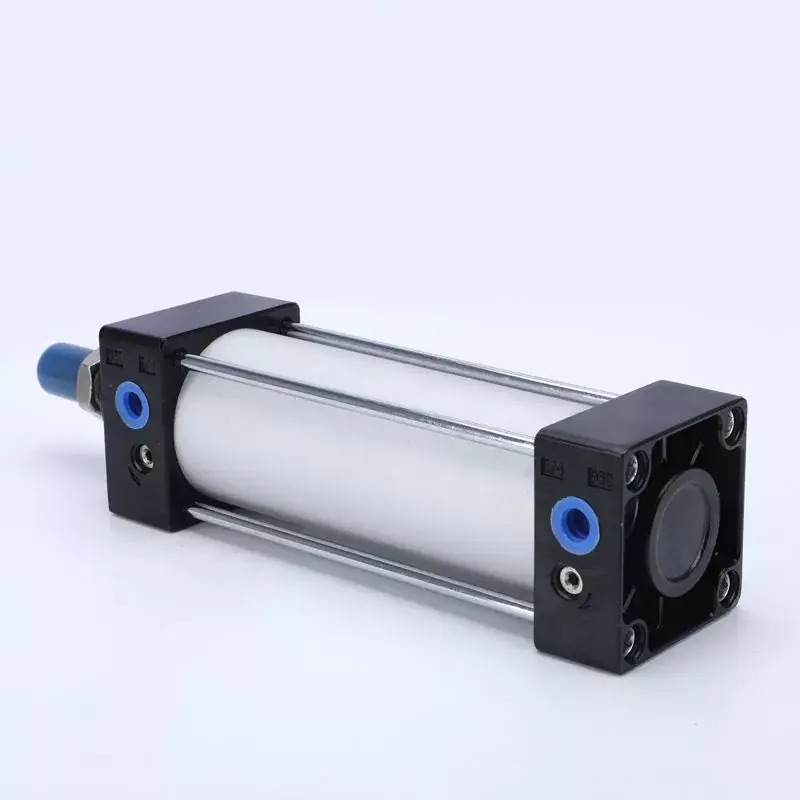

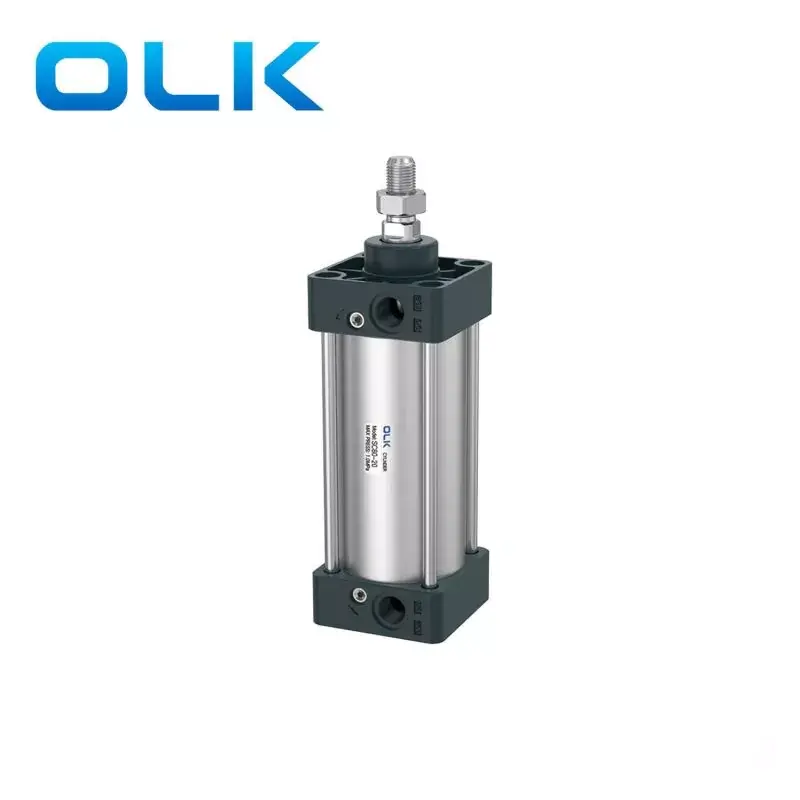

Standaardcilinder uit de SC-serie

Model:SC 80X80

Welkom bij de groothandel SC-serie standaardcilinder van ons, elk verzoek van klanten wordt binnen 24 uur beantwoord. Ouleikai (OLK) is de professionele fabrikant, wij willen u graag SC-serie cilinders leveren en wij bieden u de beste after-sales service en tijdige levering.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Stuur onderzoek

Productomschrijving

OLK is een Chinese fabrikant en leverancier die voornamelijk standaardcilinders uit de SC-serie produceert met vele jaren ervaring. Ik hoop een zakelijke relatie met u op te bouwen. De standaard pneumatische cilinders uit de SC-serie zijn vervaardigd met behulp van lichtgewicht materialen zoals een aluminiumlegering, wat resulteert in een lager gewicht, wat de operationele efficiëntie van de apparatuur helpt verbeteren. Ze worden gekenmerkt door een compact ontwerp en een klein formaat, waardoor installatie in beperkte ruimtes mogelijk is, geschikt voor scenario's met beperkte ruimte. Vergeleken met ISO 15552 standaardcilinders hebben de cilinders uit de SC-serie met dezelfde diameter een kleinere lengte. Hun kussenverstelling is soepeler.

Met een verscheidenheid aan maten en modellen voldoen ze aan de eisen van automatiseringsproductielijnen, verpakkingsmachines en robottoepassingen, inclusief functies zoals lineair duwen en roteren.

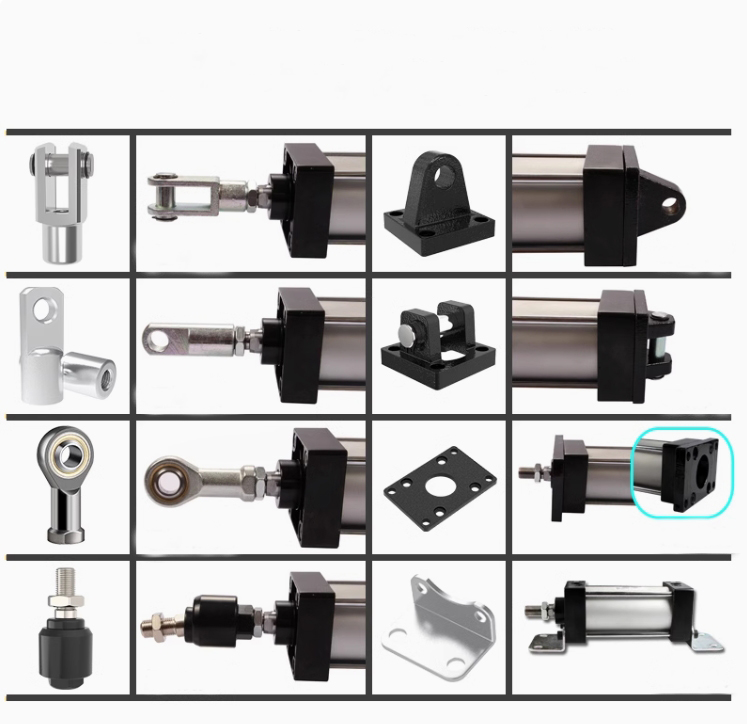

OLK kan als pneumatische fabrikant in China cilinders met verschillende diameters en slagen ontwerpen en produceren volgens de gedetailleerde eisen van de klant en de werkelijke behoeften. Bovendien kunnen ze worden uitgerust met cilindercomponenten zoals CA, CB, flenzen en fittingen. De standaard pneumatische cilinders uit de SC-serie bieden concurrerende prijzen, waardoor klanten een hogere kosteneffectiviteit krijgen.

Standaardcilinder uit de OULEIKAI SC-serie met materiaal van aluminiumlegering Productkenmerken

Kenmerken van de standaardcilinder uit de SC-serie:

1. De standaard pneumatische cilinder van ons bedrijf.

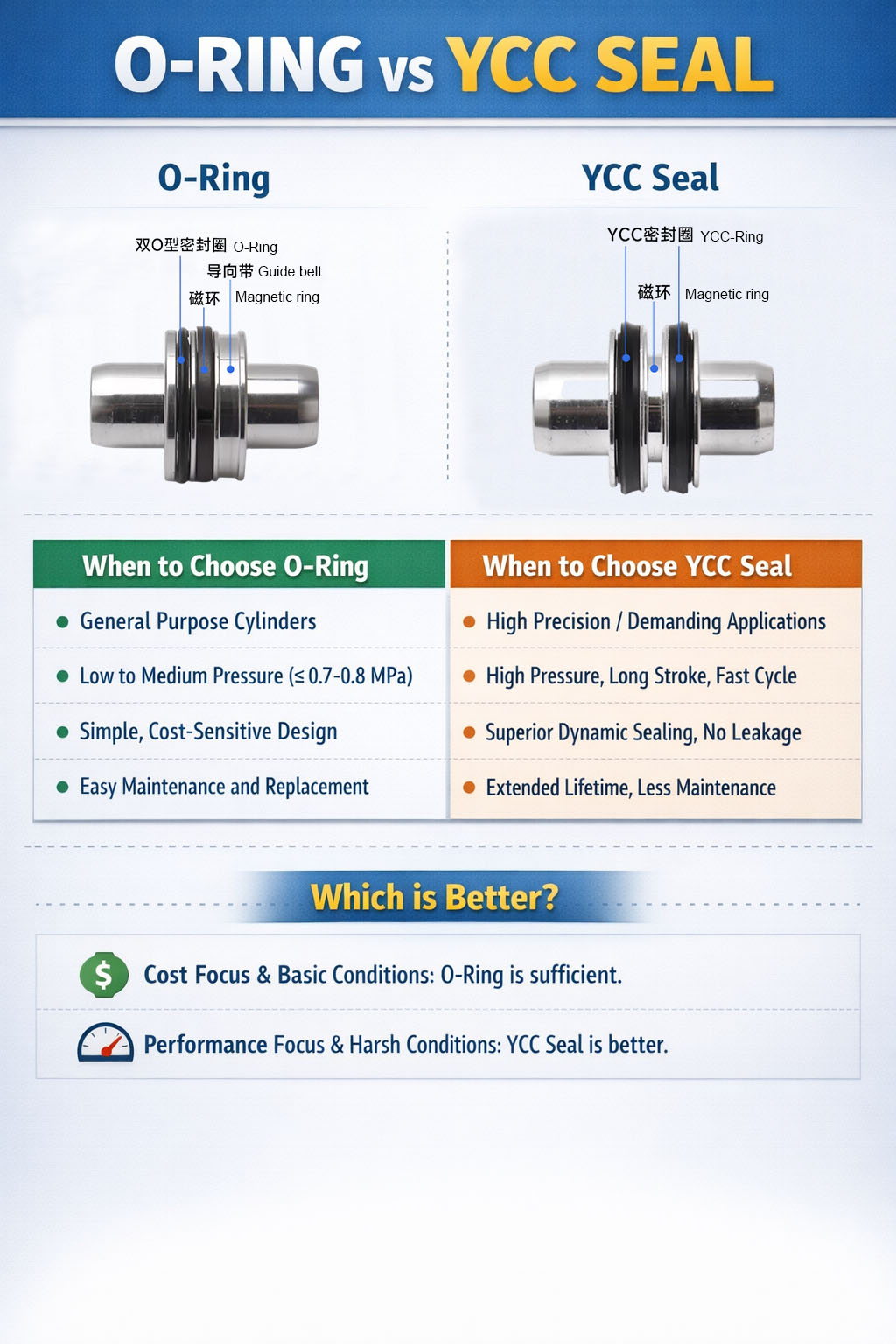

2. De zuigerafdichting heeft een speciale dubbelzijdige afdichtingsstructuur, compact van formaat, met olieopslagfunctie.

3. Het is een cilinder van het staaftype, waarbij de voor- en achterkappen met pilaren zijn verbonden met het cilinderlichaam van aluminium buis, waardoor een goede betrouwbaarheid wordt gegarandeerd.

4. Vergeleken met standaardcilinders IS015552 hebben de cilinders uit de SC-serie kleinere lengtes voor dezelfde cilinderdiameter.

5. Soepele aanpassing van cilinderdemping.

6. Er zijn verschillende specificaties van cilinders en cilindermontageaccessoires beschikbaar voor selectie door de klant.

7. Er is gekozen voor hittebestendige afdichtingsmaterialen om ervoor te zorgen dat de cilinder normaal functioneert onder omstandigheden tot 150°C.

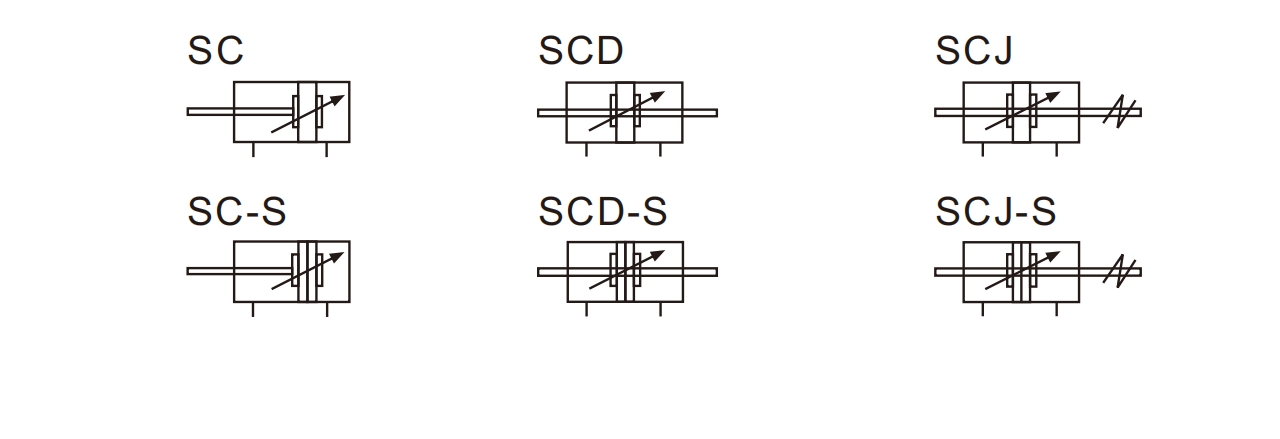

SC-serie standaardcilindersymbool:

bestelcode
SC	50	-	50	-	20	-	S
Model	BOOR		HARTINFARCT		Verstelbare slag		Magen	-
SC: standaard dubbelwerkende cilinder					10:10 mm		BLANCO: zonder magneet		Zegelcode	MONTAGE	DRAADTYPE

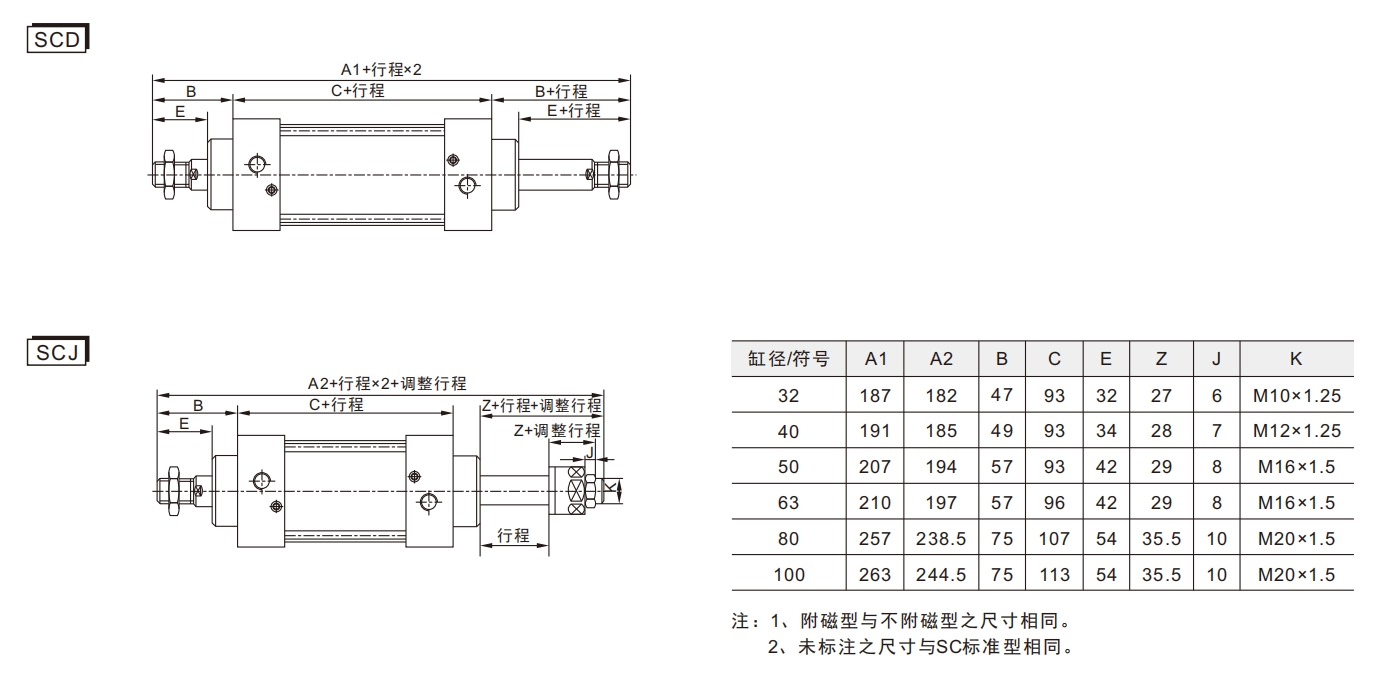

SCD: dubbelwerkende dubbelwerkende cilinder					20:20 mm		S:met magneet		leeg: TPU	LB	BLANCO:PT
SCJ: Dubbelwerkende dubbelwerkende cilinder met verstelbare slag					30:30 mm				N:NBR	FA	T:NPT
					40:40 mm				H:FKM/VITOM	FA	G: G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

Standaardcilinder uit de SC-serieStandaardspecificatieparameters：

Boringmaat (mm)	32	40	50	63	80	100
Acteermodus	Dubbelwerkend
Werkend medium	Gereinigde lucht
Werkdruk	0,1-1,0 MPa (14-145Psi)
Bewijsdruk	1,5 MPa (215 psi)
Werktemperatuurbereik	‘-20-80℃
	30-800
Buffermodus	Verstelbaar
Bufferafstand (mm)	21				28	29
Poortgrootte	PT1/8	PT1/4		PT3/8		PT1/2

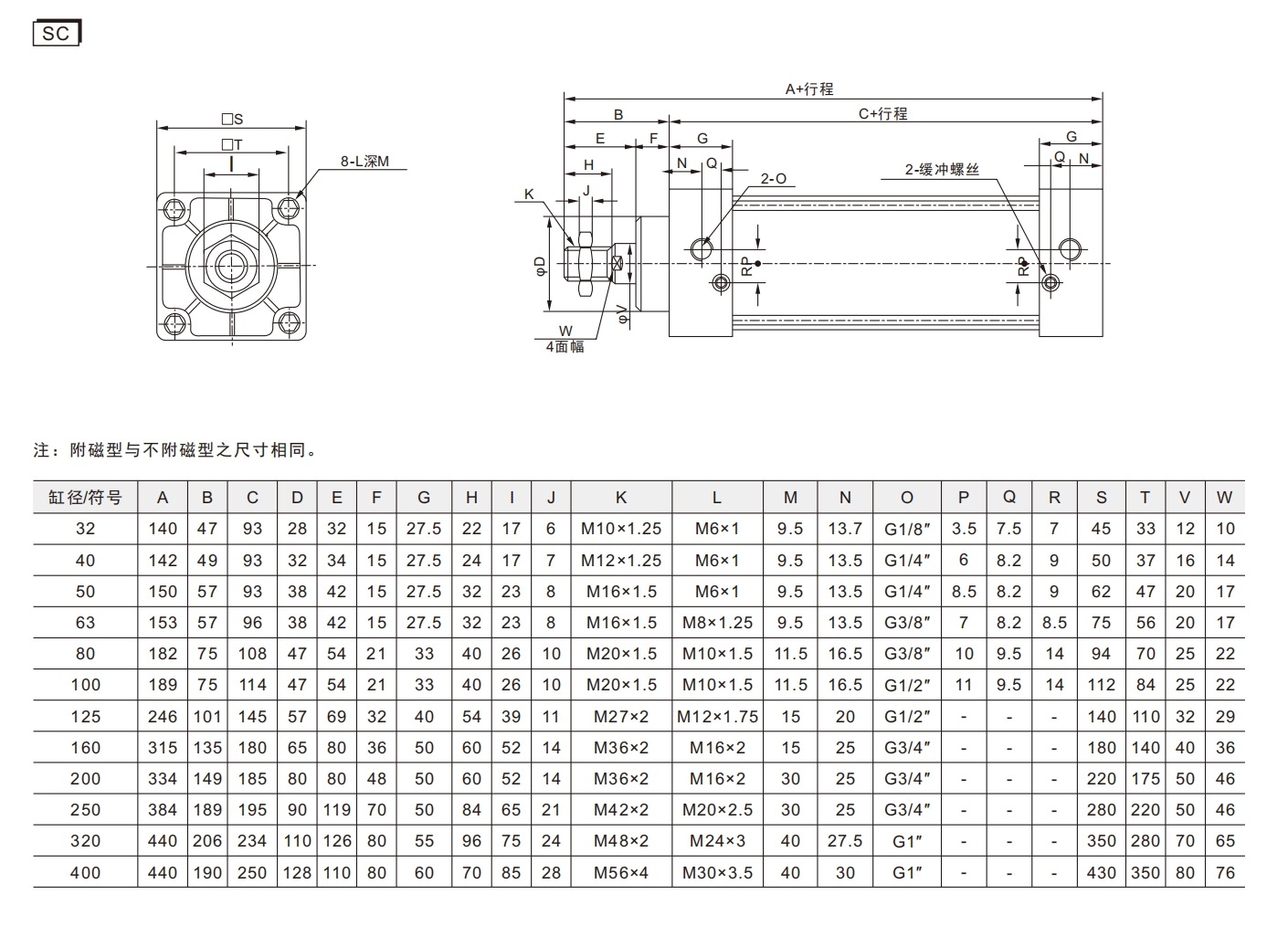

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/8''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/8''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M16X1,5	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

Veelgestelde vragen:

Vraag: Wat is het verschil tussen het werkdrukbereik dat wordt gebruikt in de luchtcilinder uit de SC-serie en de Proof-druk?

Proefdruk: verwijst naar de maximale druklimiet die door de fabrikant is ingesteld tijdens fabriekstests, en geeft de hoogste luchtdruk aan die de productstructuur in korte tijd kan weerstaan zonder te barsten, te vervormen of permanent te beschadigen. Geen normale werkdruk, alleen gebruikt om de sterkte te verifiëren;

Over het algemeen is deze ongeveer 1,5 keer de bovengrens van de werkdruk;

SC-luchtcilinderbestendige druk: 1,5 MPa (215 psi)
