PE Union Tee Push in Tube Fitting

Het volgende is een inleiding tot PE Union Tee -push in buisfitting, Olk hoopt u te helpen beter te begrijpen Pe Union T -shirt in buisfitting. Welkom nieuwe en oude klanten om met ons samen te werken om samen een betere toekomst te creëren!

Stuur onderzoek

Productomschrijving

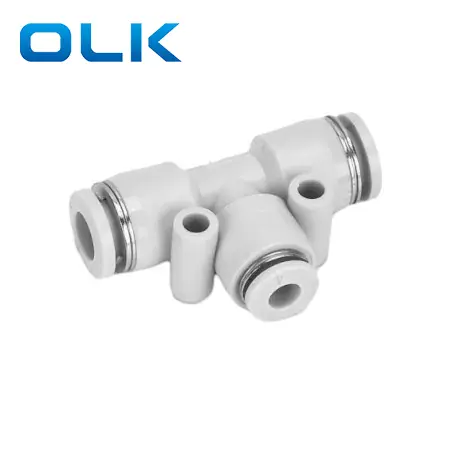

De PE Union Tee-duw in buisfitting is een T-vormige fitting die wordt gebruikt om luchtstroom te splitsen of te combineren in pneumatische systemen.

Het verbindt drie buizen met dezelfde buitendiameter en biedt een veilige en luchtdichte verbinding in alle richtingen.

Pe	8
Model	Buisgrootte (metriek)
PE -serie passen	4: 4 mm
	6: 6 mm
	8: 8 mm
	10: 10 mm
	12: 12 mm
	14: 14 mm
	16: 16 mm

PE Union Tee Push in Tube Fitting Algemene basisparameters

Vloeistof	Lucht/water (voorwaardelijk)/vacuüm
Werkdruk	0-1.0mpa
Vacuümdruk	-100kpa (10 torr)
Bedrijfstemperatuur	-10-60 ℃
Materiaal	Nylon (PA), polyurethaan (PU)

Inch buisfitting	Metrictube -pasvorm	φd	B	E	F	φd
PE5/32	PE-4	4	36.6	18.3	/	/
PE1 / 4	PE-6	6	41	20.5	16	3.5
PE5/16	PE-8	8	46	23	20	4.5
PE3/8	PE-10	10	56.6	28.3	24	4.5
PE1 / 2	PE-12	12	58.6	29.3	27.7	5
	PE-14	14	60.8	30.4	25.8	4
	PE-16	16	69	34.5	33	4

Gemeenschappelijke imperiale threadgrootte conversie referentie
Imperiale maat	Ca. Metriek (mm)	Conversieformule
1/8	3,2 mm	1 ÷ 8 × 25.4 = 3.175
5/32	3,97 mm	5 ÷ 32 × 25.4 = 3,97
1/4	6,35 mm	1 ÷ 4 × 25.4 = 6.35
5/16	7,94 mm	5 ÷ 16 × 25.4 = 7,94
3/8	9,53 mm	3 ÷ 8 × 25.4 = 9.53
1/2	12,7 mm	1 ÷ 2 × 25.4 = 12.7
