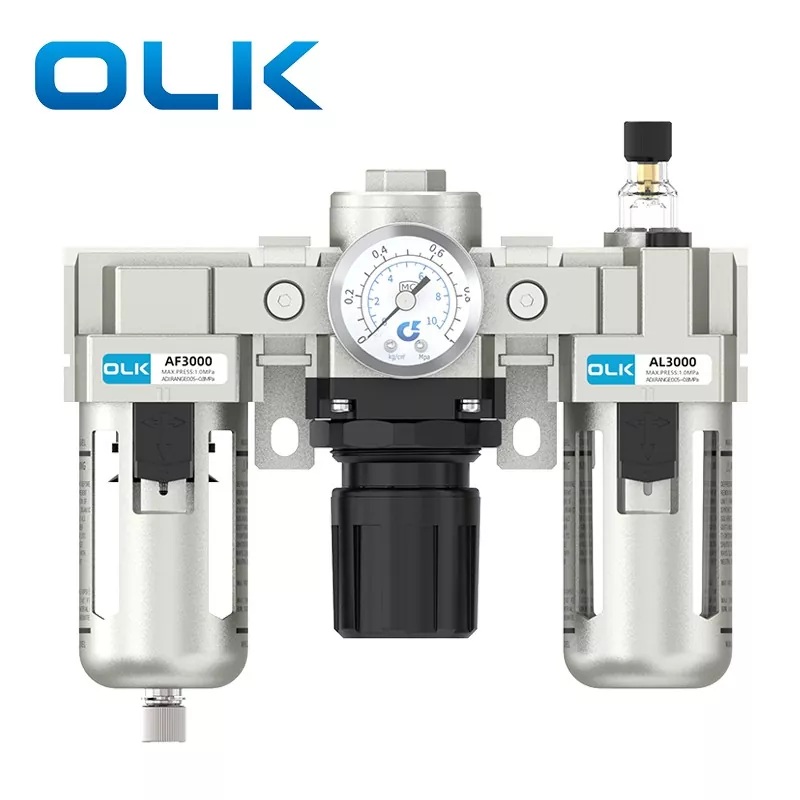

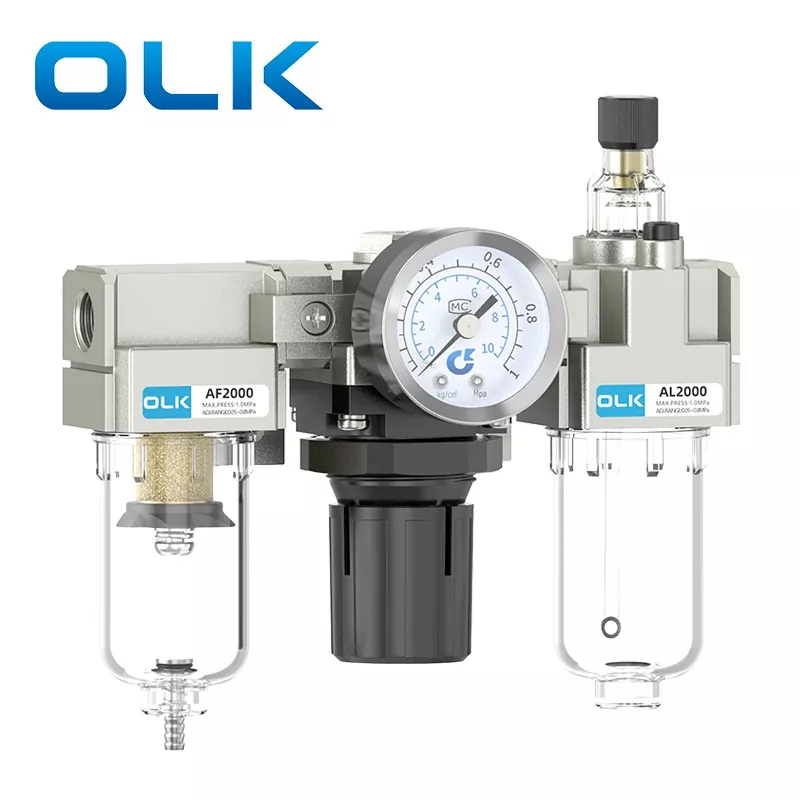

SMC Type AC FRL-eenheid

SMC Type AC FRL-eenheid Kenmerken en ontwerp:

Zelfsluitende aanpassing: Beschikt over een zelfremmend drukmechanisme. Zodra de gewenste druk is ingesteld, drukt u eenvoudigweg de knop naar beneden om deze te vergrendelen. Dit voorkomt dat de ingestelde druk verandert als gevolg van externe trillingen of onbedoeld contact.

Veelzijdige afvoer: Verkrijgbaar in zowel handmatige als automatische afvoeropties, geschikt voor verschillende bedrijfsomstandigheden. De transparante kom maakt een eenvoudige controle van het waterpeil mogelijk.

Uiterst nauwkeurige meter: Uitgerust met een zeer nauwkeurige manometer voor duidelijke, nauwkeurige metingen en realtime monitoring van de systeemdruk.

SMC Type AC FRL-eenheid Opmerking:

Controleer de stroomrichting: Controleer vóór installatie de luchtstroomrichting! Er zijn stroomrichtingmarkeringen (pijlen of IN/OUT) op de bovenkant van het klephuis. Volg deze indicatoren strikt voor de installatie. Als u het apparaat omgekeerd installeert, kan dit storingen of lekkage veroorzaken.

Regelmatig onderhoud: Controleer regelmatig het waterniveau in de bak en laat deze leeglopen als u gebruik maakt van een handmatige afvoer. Vul de smeerolie bij als deze laag is (ISO VG32 turbineolie wordt aanbevolen).

SMC Type AC FRL-eenheidsymbool:

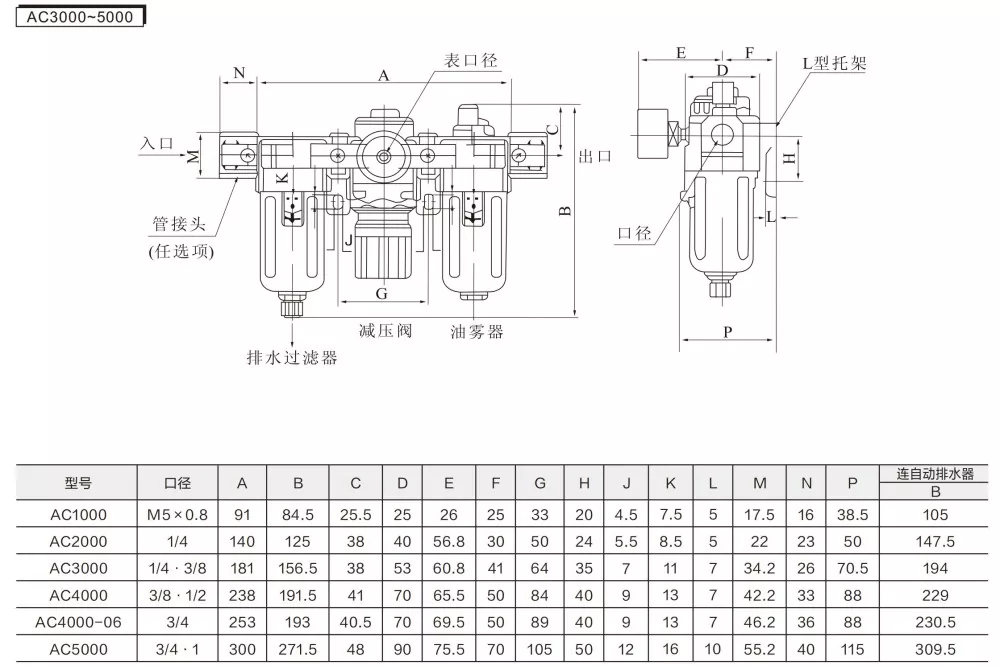

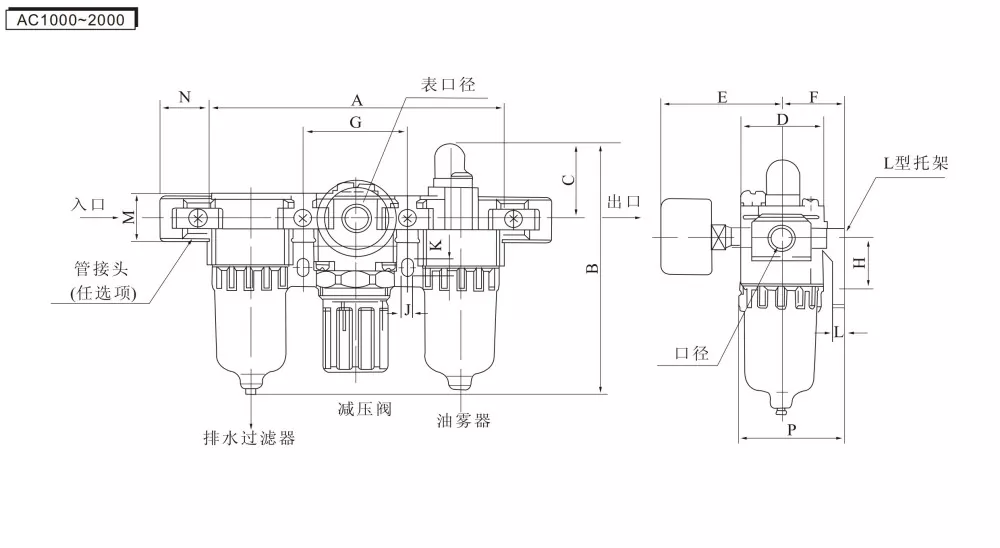

Serie manometeropeningen

Installatiestappen voor de SMC Type AC FRL-eenheid:

Installeer eerst de verbindingen met omwikkelde PTFE-tape en de manometer

2. Volg de richting van de pijl: de linkerkant is de luchtinlaat en de rechterkant is de luchtuitlaat

3. Sluit de luchtslangen aan beide uiteinden aan op de betreffende fittingen

4. Til de drukafstelmoer omhoog en draai deze om de druk te regelen; met de klok mee draaien verhoogt de luchtstroom, terwijl tegen de klok in draaien de luchtstroom verkleint

5. Stel de gewenste luchtdruk in en druk vervolgens de stelmoer naar beneden om de lucht vast te zetten

6. Als er brandstof nodig is, draait u de schroef op de oliespuit los

7. Giet pneumatische onderhoudsolie of turbineolie in de olie-inlaat (zorg ervoor dat de pneumatische olie de oliepeillijn aangegeven op de beker niet overschrijdt)

8. Draai na het bijvullen van de pneumatische olie de moer vast met een inbussleutel

9. Pas de olietoevoer aan door te draaien: rechtsom verhoogt de oliestroom, linksom verlaagt deze

Veelgestelde vragen:

Waarom heet het de AC FRL?

AF (luchtfilter) + AR (drukregelklep) + AL (olienevelsmeerapparaat) = AC drievoudige eenheid

Aanbevolen verbindingsmethode

Luchtcompressor -- Luchtbronprocessor -- Regelcomponent -- Actuator

Wat moet ik doen als de plastic beschermhoes van de beker vaak gemakkelijk kapot gaat?

Sommige klanten merken vaak dat plastic bekers barsten, niet door de druk, maar door het materiaal. Plastic bekers zijn niet bestand tegen bepaalde omgevingen, waardoor metalen bekers onder specifieke omstandigheden een beter alternatief zijn

Hoe verleng ik de levensduur van magneetventielcilinders?

Het gebruik van een filter kan vocht en onzuiverheden uit de lucht verwijderen, waardoor wrijvingsschade aan zuigers en afdichtingsringen effectief wordt verminderd. Er kan een smeerapparaat worden gebruikt om turbineolie toe te voegen, die vervolgens door de lucht wordt meegevoerd om de cilinderzuiger en afdichtingsringen te smeren. De drukregelaar kan de inlaatluchtdruk aanpassen, waardoor de werkefficiëntie verder wordt verbeterd

Van welk materiaal is het filterelement voor OLK gemaakt?

OLK maakt gebruik van koperen filterelementen met een filtratienauwkeurigheid van 25μm, terwijl gewone vezelfilterelementen een nauwkeurigheid van slechts 5μm hebben. Uiterst nauwkeurige filterelementen kunnen onzuiverheden en vocht effectief uit het gas verwijderen, waardoor de uitgaande lucht droog en vrij van verontreinigingen is
