PL-G mannelijke elleboog push-in buisfitting
  • PL-G mannelijke elleboog push-in buisfittingPL-G mannelijke elleboog push-in buisfitting
  • PL-G mannelijke elleboog push-in buisfittingPL-G mannelijke elleboog push-in buisfitting

PL-G mannelijke elleboog push-in buisfitting

Model:PL6-02G
Als een professionele fabrikant van PL-G mannelijke elleboog push-in buisfitting, kunt u er zeker van zijn dat u PL-G mannelijke elleboog push-in buisfitting in onze fabriek koopt en OLK biedt u de beste after-sales service en tijdige levering.
  • Brand:

    OLK
  • Type:

    L Type Elbow BSPP Male Thread (G Thread)
  • Color:

    Black,White,Blue

De PL-G mannelijke Elbow Push In Tube Fitting is een 90 graden elleboogconnector en G-schroefdraad, ideaal voor gebruik in kleine ruimtes of waar het omleiden van slangen vereist is. Uitgerust met afdichtringen om lucht- of vloeistoflekkage te voorkomen.

Producteigenschappen: compacte structuur, geschikt voor kleine ruimtes; haaks stuurontwerp, handig voor tracheale bedrading

Bestelcode

PL

8

--

G01

Model

Buismaat (metrisch)



Draadtype (55°rechte buisdraad)



4:4 mm



01:G1/8



6:6 mm



02:G1/4



8:8 mm



03:G3/8



10:10 mm



04:G1/2



12:12 mm







14:14 mm







16:16 mm







Vloeistof

Lucht/water(voorwaardelijk)/vacuüm

Bedrijfsdruk

0-1,0 MPa

Vacuüm druk

-100Kpa (10 Torr)

Bedrijfstemperatuur

-10-60℃

Materiaal

NYLON(PA),Polyurethaan(PU)

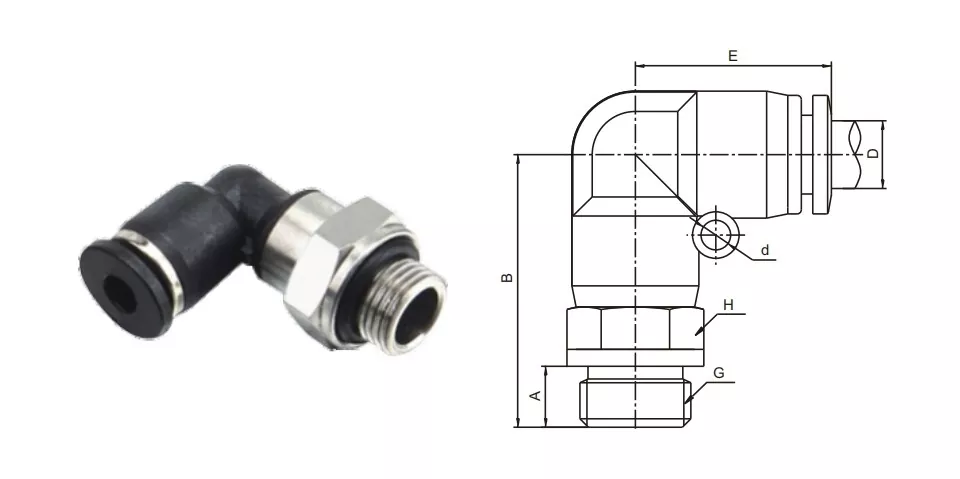

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

G1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

G1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

G1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

G1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

G1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

G1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

G1/2

12

31

27.4

24

4.5

PL12-G02

12

G1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

G1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

G1/2

12

45

34

24

4



Naam/type

Beschrijving van de interfacestructuur

PC-elleboog

De pijpverbinding is gebogen in een hoek van 90° en het andere uiteinde is van binnendraad voorzien

PL Elleboog

Het ene uiteinde is ingestoken en het andere uiteinde heeft een buitendraad van 90°

PV-elleboog

Beide uiteinden zijn van het type met buisinvoer, met een bocht van 90°



Veelgestelde vragen:

Van welk materiaal is de PL-connector gemaakt?

koper


Wat zijn de namen van de verbindingsbuisfittingonderdelen?

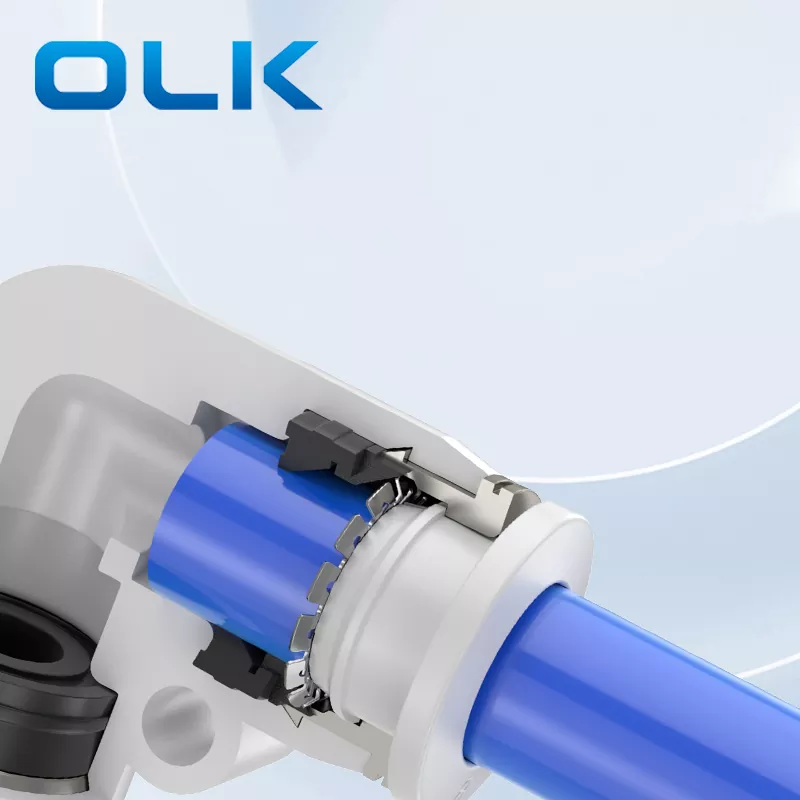

Snelle verbindingsbuisfitting interne structuur: ontgrendeling, kaartenset van zinklegering, borgclipveer, slothuls, sluitingafdichtring, kunststoffen met hoge sterkte


Welk type PL-draad is het?

Het is een metrische draad, M staat voor.


Wat betekent ‘elleboog’ bij pneumatische fittingen?

Elleboogfitting: een pneumatische fitting waarmee de buis van richting kan veranderen, meestal in een hoek van 90 graden.
