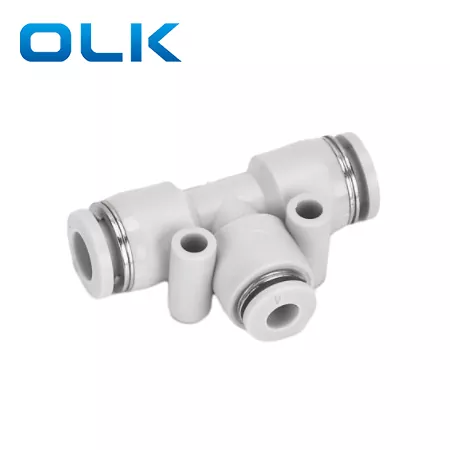

PEG Reducer T-stukfitting

Model:PEG 6-4

Het volgende is een inleiding tot de PEG Reducer Tee-koppelingsfitting. OLK hoopt u te helpen de PEG Reducer Tee-koppelingsfitting beter te begrijpen. Welkom nieuwe en oude klanten om met ons te blijven samenwerken om samen een betere toekomst te creëren!

Brand:
OLK
Color:
Black,White,Blue
Type:
Reducer T Type/ Tee Type Union

Stuur onderzoek

Productomschrijving

De PEG-serie is een Reducer Tee Union Fitting, waarbij D1 groter is dan D2, ontworpen voor het verbinden van hoofd- en aftakleidingen met verschillende diameters. De PEG Reducer Tee-koppelingsfitting wordt geleverd met een klein montagegat voor eenvoudige en veilige installatie op apparatuur of panelen, waardoor installatieruimte wordt bespaard.

PEG Reducer T-koppelingsfitting Belangrijkste kenmerken:

D1＞D2, geschikt voor aansluitingen van verschillende buisafmetingen

Ingebouwd klein montagegat voor snelle bevestiging

Eenvoudig in- en uittrekbaar ontwerp voor snelle installatie

Op grote schaal gebruikt in pneumatische systemen en automatiseringsapparatuur

PIN	8	--	6
Model	Buismaat (metrisch)		Buismaat (metrisch)
PEG-serie fitting	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PEG Reducer T-koppeling fitting Algemene basisparameters

Vloeistof	Lucht/water(voorwaardelijk)/vacuüm
Bedrijfsdruk	0-1,0 MPa
Vacuüm druk	-100Kpa (10 Torr)
Bedrijfstemperatuur	-10-60℃
Materiaal	NYLON(PA),Polyurethaan(PU)

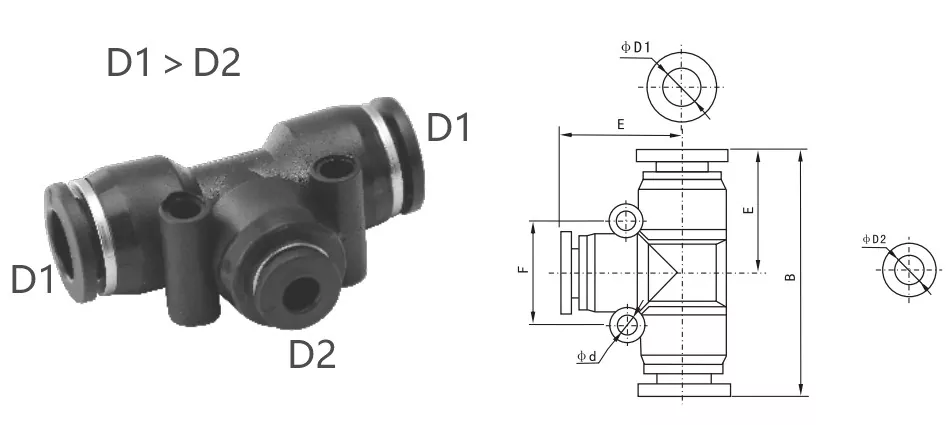

PEG Reducer T-koppeling fitting Overzicht dimensieparameters

Inch-buis	Metrische buis	ϕD1	ϕD2	B (mm)	E (mm)	F (mm)	ϕd (mm)
PEN1/4-5/32	PEN6-4	6	4	41.2	20	14.9	3.5
PEN5/16-1/4	PEN8-6	8	6	45	18	22.8	4.5
PEN3/8-5/16	PEN10-8	10	8	51	24	19.8	4.5
PEN1/2-3/8	PEN12-10	12	10	59	28	24.5	5
PEN16-12	PEN16-12	16	12	69	34	32.2	4
PEN5/16-5/32	PEN8-4	8	4	46	18	20	4.5
PEN3/8-1/4	PEN10-6	10	6	57	26.8	23.8	4
PEN1/2-5/16	PEN12-8	12	8	59	27.8	27.6	5

Veelgestelde vragen:

Wat is er anders bij PE-fitting en PEG-fitting?

PE-fitting (Equal Tee Union): Alle drie de buizen hebben dezelfde buitendiameter, geschikt voor het verbinden van drie pneumatische buizen van dezelfde maat.

PEG-fitting (Reducer Tee Union): De twee zijbuizen zijn groter dan de middenbuis, ontworpen voor het verbinden van verschillende buismaten.
