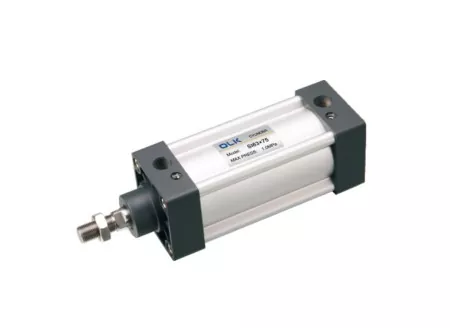

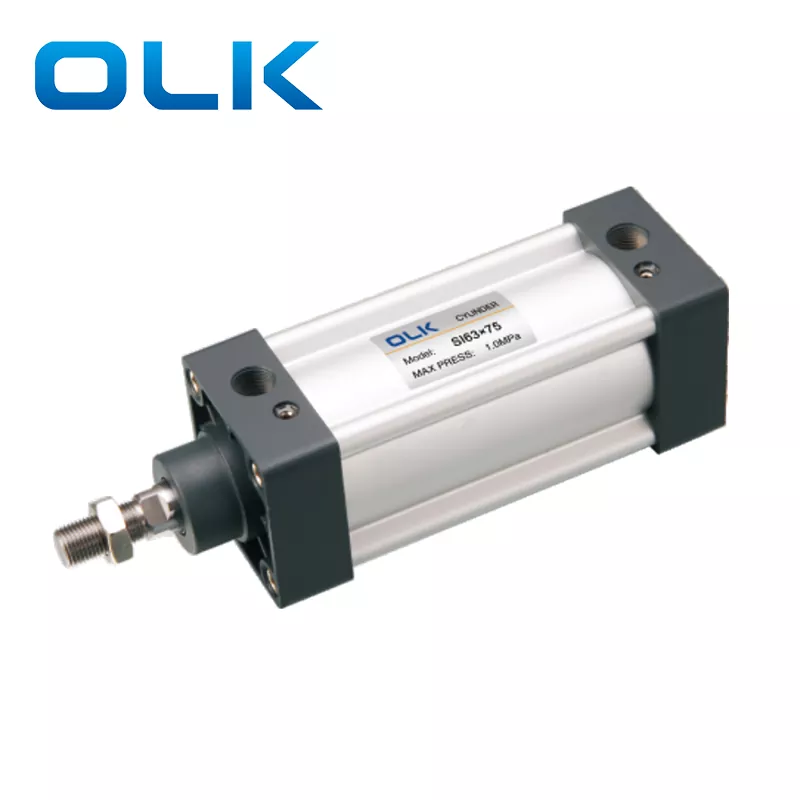

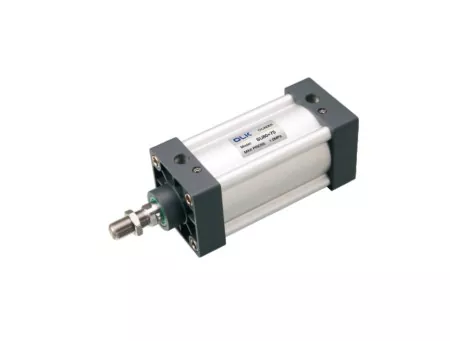

De standaard pneumatische cilinders uit de SI-serie ISO15552 zijn verkrijgbaar in drie typen: standaard dubbelwerkend, SID dubbelwerkend dubbelwerkend en SIJ dubbelwerkend dubbelwerkend met instelbare slag. Ze voldoen aan de ISO 15552-norm, wat betekent dat hun installatieafmetingen groter zijn danSU pneumatische cilindersvan dezelfde grootte. Vaste accessoires zijn niet uitwisselbaar en zijn alleen compatibel met ISO 15552 (voorheen ISO 6431) specificaties.
1.IS015552 (originele IS06431) standaard pneumatische cilinder;
2. De zuigerafdichting bestaat uit 2 Y-vormige eenrichtingsafdichtingsstructuren, die een compensatiefunctie, een lange levensduur en een lage opstartdruk heeft,
3. De 米-vormige aluminium buis zonder trekstang heeft een goede corrosieweerstand;
4.De bufferaanpassing van de cilinder is soepel en stabiel:
5.Cilinders en accessoires voor installatie met verschillende specificaties zijn optioneel.

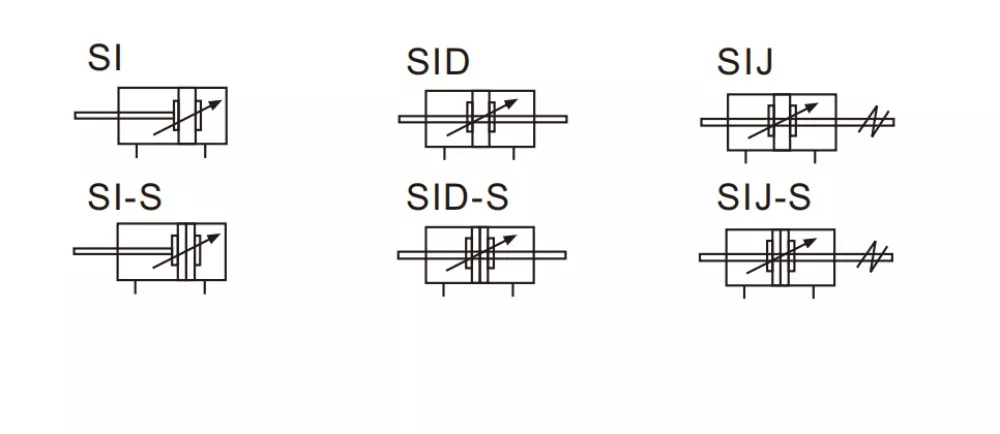

SI-serie ISO15552 standaard pneumatische cilindersymbool:
|
Bestelcode |
|
|||||||||
|
EN |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
INSPRAAK |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Model |
Boring maat |
Materiaal staaf |
|
hartinfarct |
|
Verstelbare slag |
Magneet |
Montagetype |
Afdichtingsmateriaal |
Discussietype |
|
SI: dubbelwerkend type |
|
Blank: medium koolstofstaal |
|
|
|
10:10 mm |
Blanco: zonder magneet |
|
Leeg: TPU |
Blanco: PT (55°) |
|
SID: dubbel staaftype |
|
EEN: SUS420J2 |
|
|
|
20:20 mm |
S:met magneet |
H: Viton |
G:G(55°) |
|
|
SIJ: instelbaar slagtype |
|
B: SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°) |
|
|
Boringmaat (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Acteermodus |
Dubbelwerkend |
|||||||||
|
Werkend medium |
Gereinigde lucht |
|||||||||
|
Vaste vorm |
EN |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
INSPRAAK |
||||||||||
|
Werkdruk |
0,1-1,0 MPa (14-145Psi) |
|||||||||
|
Bewijsdruk |
1,5 MPa (215 psi) |
|||||||||
|
Werktemperatuurbereik |
‘-20-80℃ |
|||||||||
|
Gebruik snelheidsbereik |
30-800 |
30-500 |
||||||||
|
Buffermodus |
Verstelbare buffer |
|||||||||
|
Bufferafstand (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Poortgrootte |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI versus SU pneumatische cilinders: belangrijkste verschillen en vergelijking van specificaties
|
Model: |
Dat zijn ze
|
EN
|
|
Standaard |
ISO6431-serie (: JIS/AirTac |
Cilinder uit de SI-serie: ISO1552 (ISO6431) |
|
Toegepaste landen/regio's |
Meestal gebruikt in Aziatische apparatuur (vooral systeemapparatuur uit Taiwan en Japan) |
Meestal gebruikt in Europese en Amerikaanse apparatuur, automatiseringsproductielijnen |
|
installatie afmeting |
Compact |
Groter |
|
Boring maat |
32-400 |
32-200 |
|
Vaste accessoires |
Cilinder uit de SI-serie: ISO1552 (ISO6431)SC-serie pneumatisch |
Materiaal staafDNC, SI, SAI, SE) Vergroot de interne links voor producten |
|
Interne structurele verschillen (van buitenaf niet zichtbaar) |
Afmetingen einddeksel (posities montagegaten, cilinderkopmaat, cilinderstaartmaat) Schroefdraadlengte van de zuigerstang Binnengroefstructuur van cilinderprofiel Verschillen tussen Europese en Japanse standaard montagegaten SU pneumatische cilinder en SI luchtcilinderKan niet verwisseld worden, en accessoires (CA /CB-voetbeugels,FA-flenzen,TC-M, gewrichtskoppen) zijn niet compatibel |
|
Welk merk kunnen SI-cilinders vervangen?
SI-cilinders kunnen de SI-serie cilinders van AIRTAC vervangen. Houd er echter rekening mee dat AIRTAC de SI-serie heeft stopgezet. Hun nieuwe vervangingsmodel heet de pneumatische cilinder uit de SAI-serie, die dezelfde functie en dezelfde montageafmetingen heeft.
Wat zijn de verschillen tussen de nieuwe SAI-serie en de oude standaardluchtcilinder uit de SI-serie?
De nieuwe SAI-cilinders zijn voorzien van externe groeven voor sensorinstallatie, waardoor de sensormontage snel en gemakkelijk is.
Welk type cilinder is SI?
SI is een standaard luchtcilinder.
