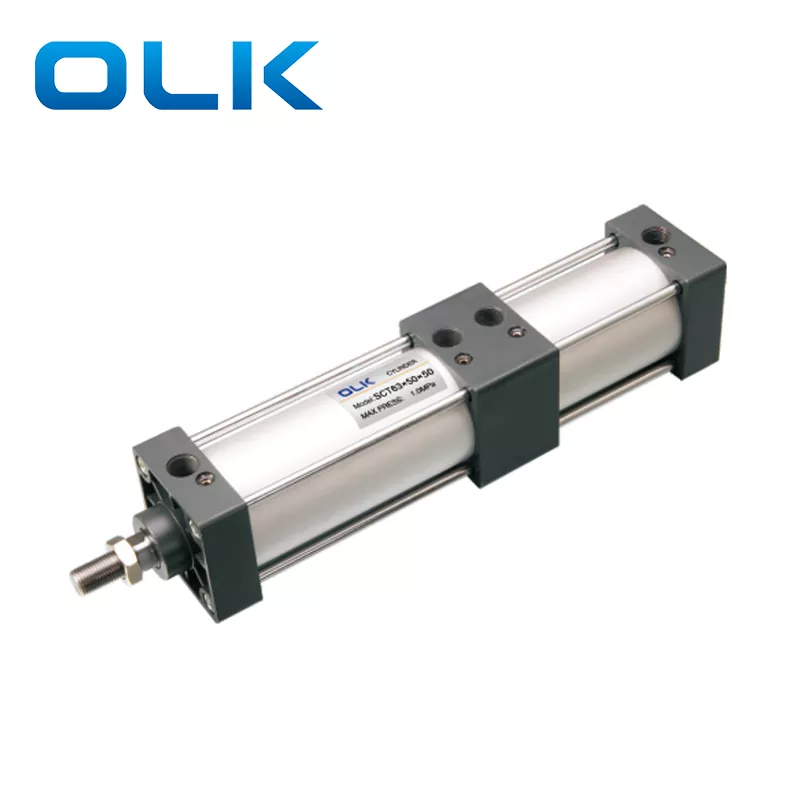

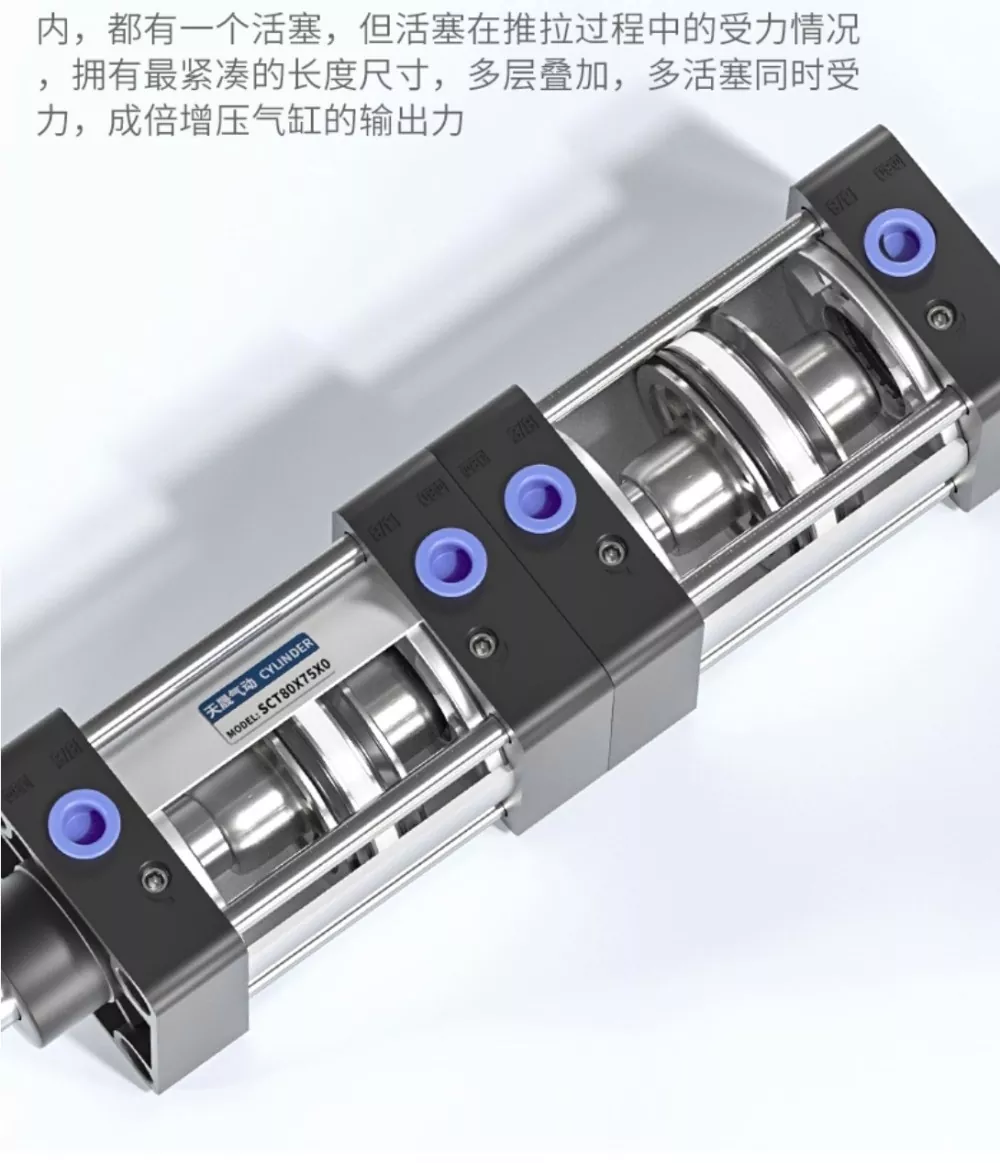

De SCT-trekstangcilinder is voorzien van bidirectionele YCC-afdichtringen en een krachtig dubbelslagontwerp, met een compact en verfijnd uiterlijk dat snelle actie en een soepele, stabiele output garandeert. Elke laag van de cilinder bevat een individuele zuiger, en tijdens het push-pull-proces delen meerdere zuigers de belasting, waardoor de cilinder de meest compacte lengte kan bereiken en tegelijkertijd een vermenigvuldigde uitgangskracht kan genereren door de meerlaagse gestapelde structuur. Dit ontwerp met dubbele kracht levert een sterker vermogen, en de configuratie met zes afdichtingsringen zorgt voor uitstekende afdichtingsprestaties, waardoor de cilinder een druk tot 1,4 MPa kan vasthouden zonder lekkage.
·OLK standaardcilinders.
·De zuigerafdichting heeft een speciale bidirectionele afdichtingsstructuur, met een compact ontwerp en een olieopslagfunctie.
· Cilinder van het trekstangtype; De voor- en achterkappen zijn met trekstangen verbonden met het aluminium buislichaam voor een hoge betrouwbaarheid.
·De zuigerstang kan tijdens zijn volledige slag meerdere positioneringspunten bereiken.
·Soepele en verstelbare demping.
· Klanten kunnen kiezen uit verschillende cilinderspecificaties en montageaccessoires.
· Afdichtingsmaterialen die bestand zijn tegen hoge temperaturen zijn optioneel, waardoor de cilinder normaal kan werken bij 150 °C.
|

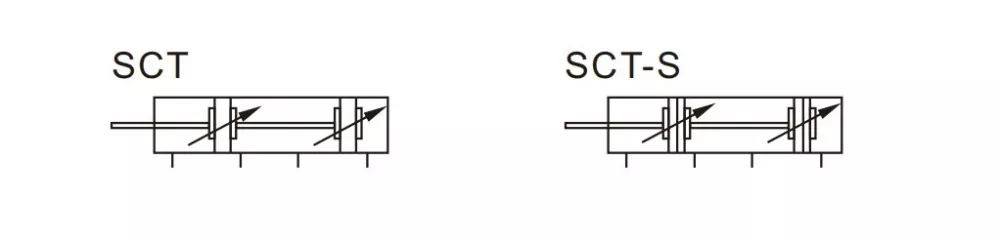

Bestelcode |
||||||||||
|
SCT |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Model: |
Boring maat |
|
Slag 1 |
|
Slag 2 |
|
Magneet |
Afdichtingsmateriaal |

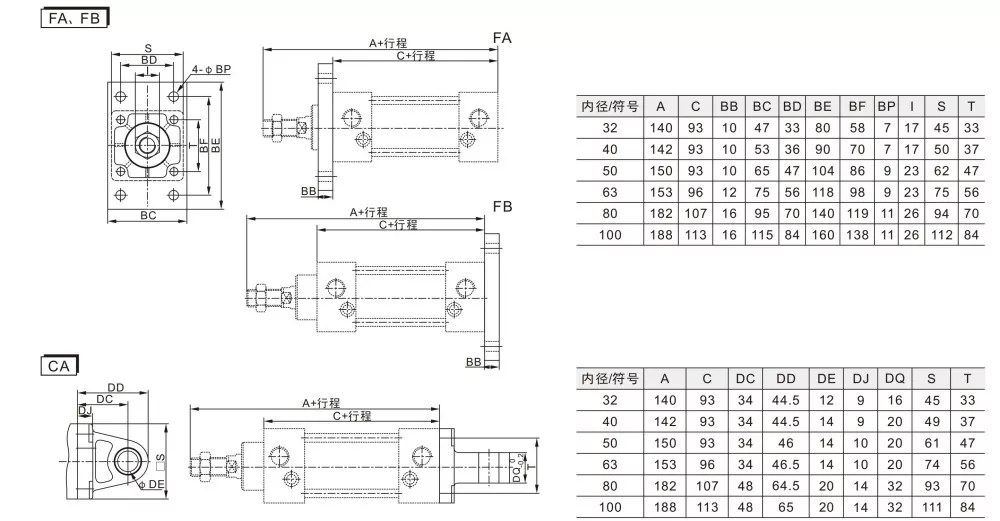

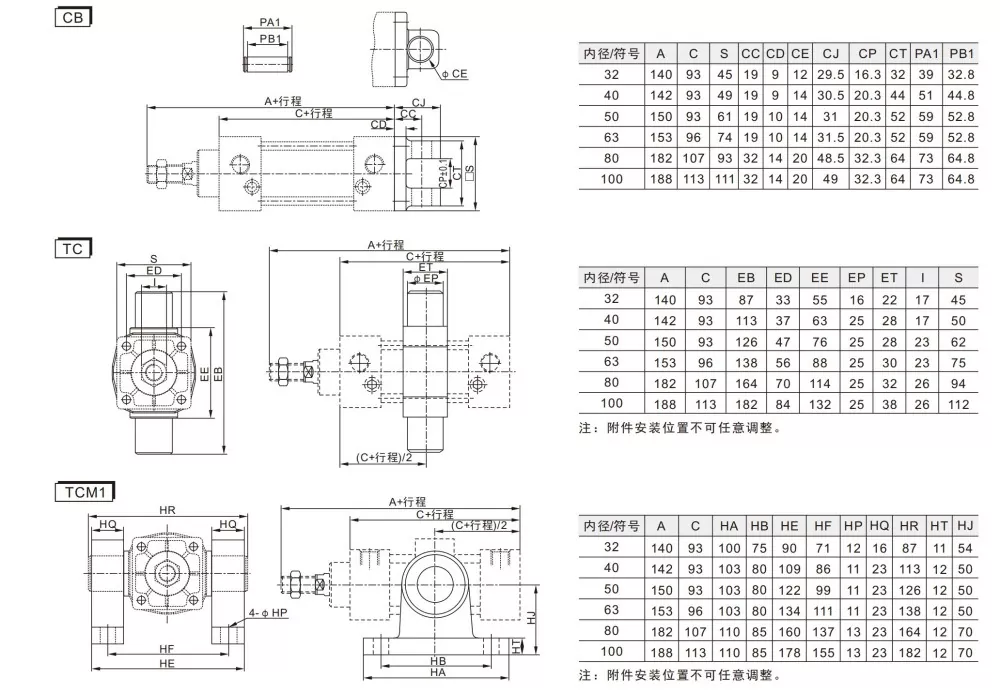

Montagetype |
Draad |
|
SCT-trekstangcilinder |
|
|
|
|
|
|
Blanco: zonder |
Dubbelwerkend |
Model: |
Blanco: PT-draad |
|
|
|
|
|
|
|
|
S: met magneet |
N:NBR |

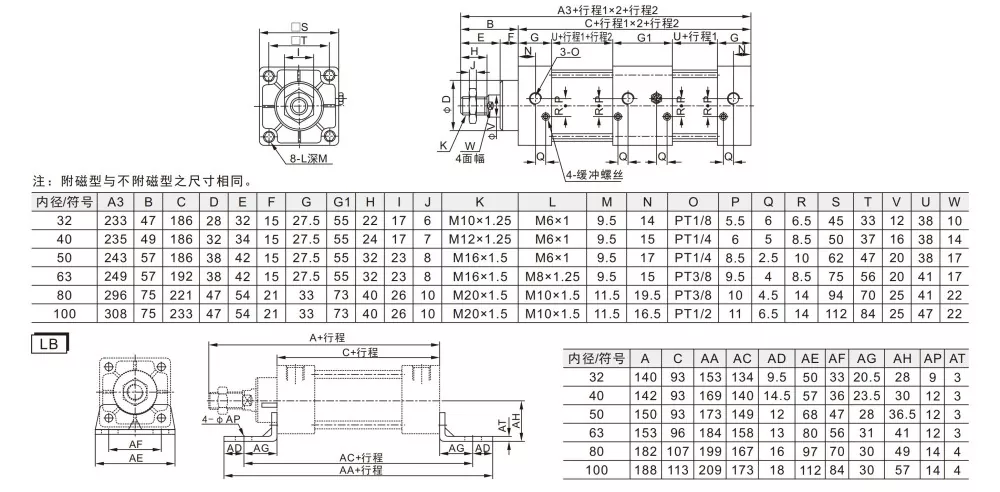

LB: pootmontage |
T: NPT-draad |
|
|
|
|
|
|
|
|
|
H: |
|
G:G-draad |
|
Boringmaat (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Acteermodus |
Dubbelwerkend |
|||||
|
Werkend medium |
Gereinigde lucht |
|||||
|
Vaste vorm |
Basis enLB |
|||||
|
Werkdruk |
0,1-1,0 MPa (14-145Psi) |
|||||
|
Bewijsdruk |
1,5 MPa (215 psi) |
|||||
|
·Soepele en verstelbare demping. |
‘-20-80℃ |
|||||
|
Gebruik snelheidsbereik |
30-800 |
|||||
|
Buffermodus |
Verstelbare buffer |
|||||
|
Bufferafstand (mm) |
21 |
28 |
29 |
|||
|
Poortgrootte |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|
Pneumatische regelschema's voor cilinders met meerdere posities |
||
|

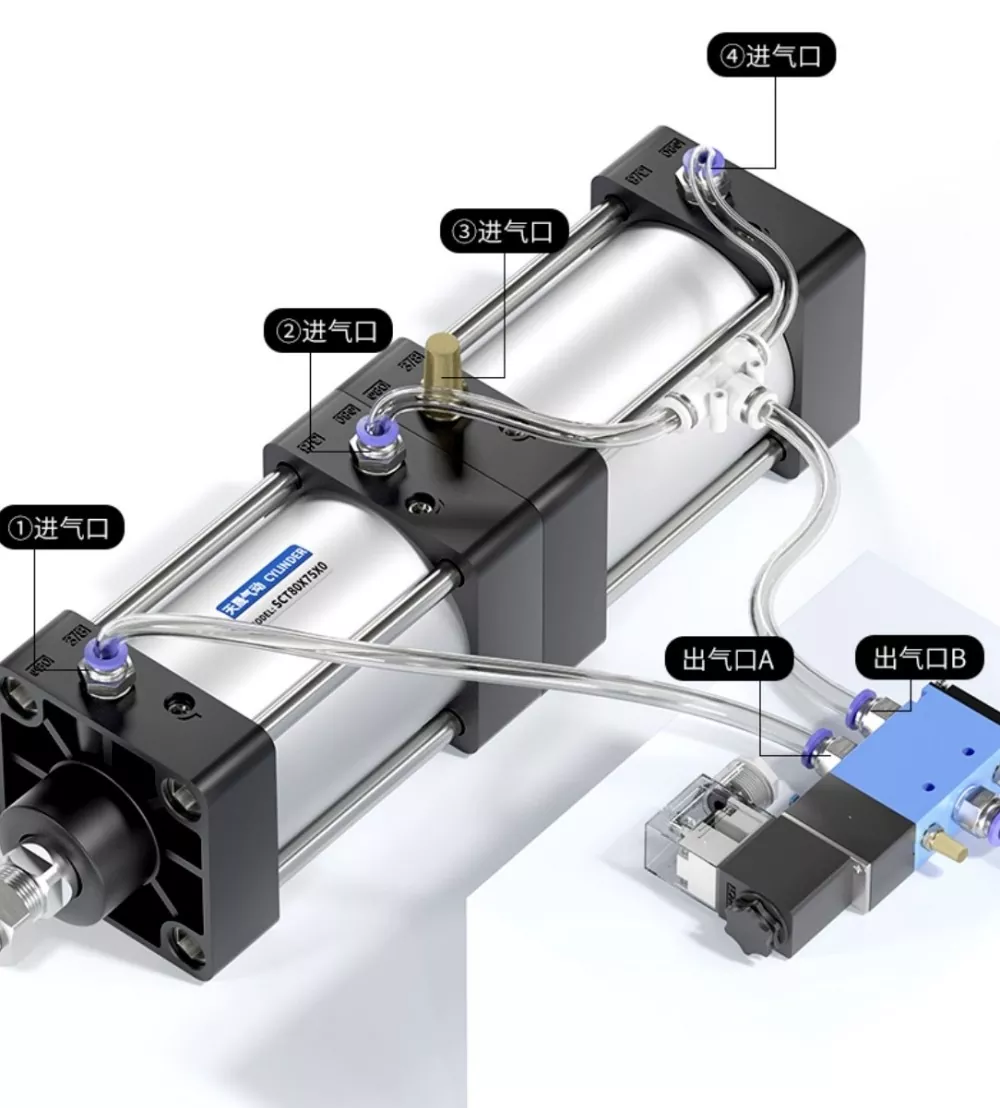

Elk deel van de cilinder bevat een zuiger. Wanneer de zuigerstang uitschuift, genereren alle zuigers duwkracht. Tijdens het intrekken produceert echter slechts één zuiger trekkracht. De luchtinlaat van cilinder ① is verbonden met poort A van de magneetklep en de luchtinlaat van cilinder ④ is in serie verbonden met poort B van de magneetklep. De luchtinlaat van Cilinder③is aangesloten op een geluiddemper. Wanneer poort A van de magneetklep wordt bekrachtigd, blijven de cilinders in de ingetrokken positie. Wanneer poort B wordt bekrachtigd, beginnen de cilinders te werken. |

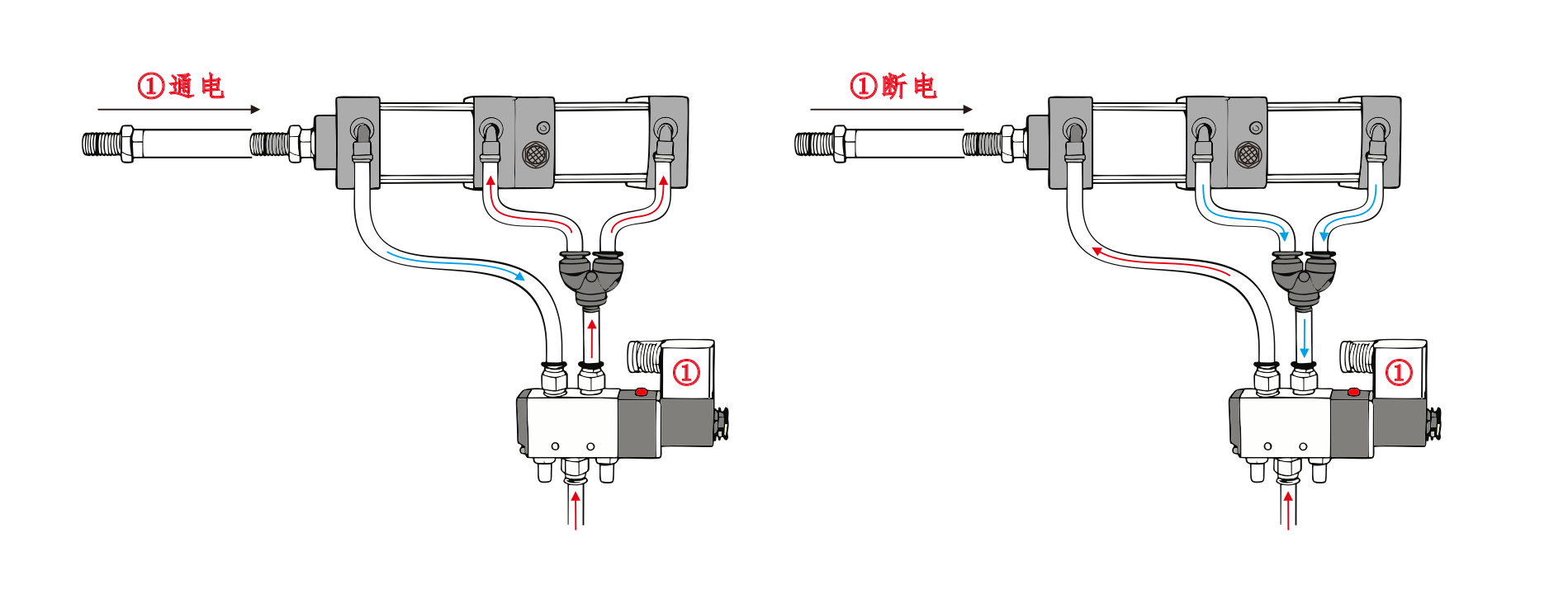

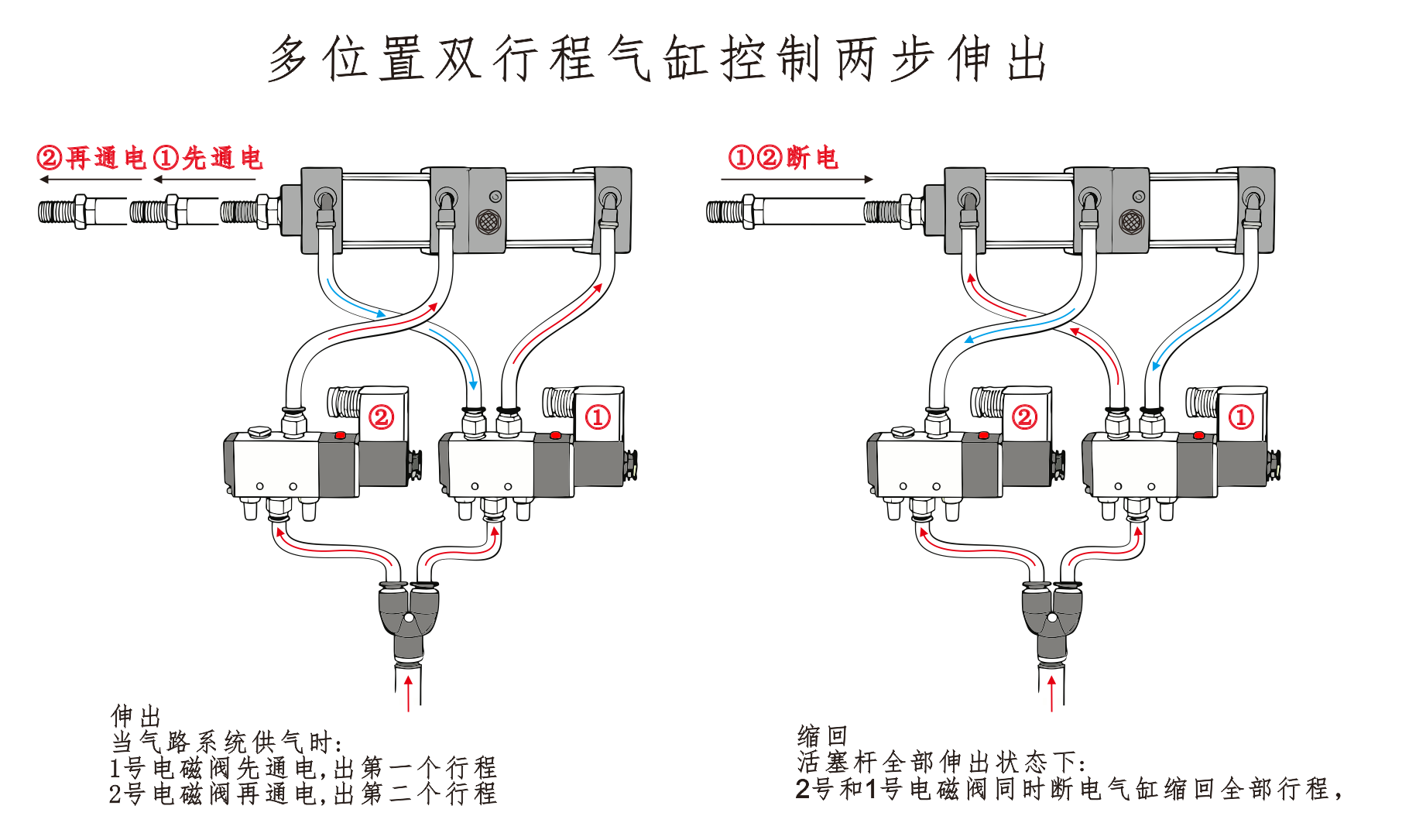

1. Extensie Wanneer de luchttoevoer is ingeschakeld: Magneetklep nr. 1 wordt bekrachtigd en de cilinder strekt zich uit tot de eerste slag.
Solenoïdeklep nr. 2 wordt dan bekrachtigd en de cilinder schuift uit tot de tweede slag.
2. Terugtrekken Wanneer de zuigerstang volledig is uitgeschoven: Magneetventiel nr. 1 en nr. 2 zijn beide spanningsloos en de cilinder trekt zich volledig terug. |

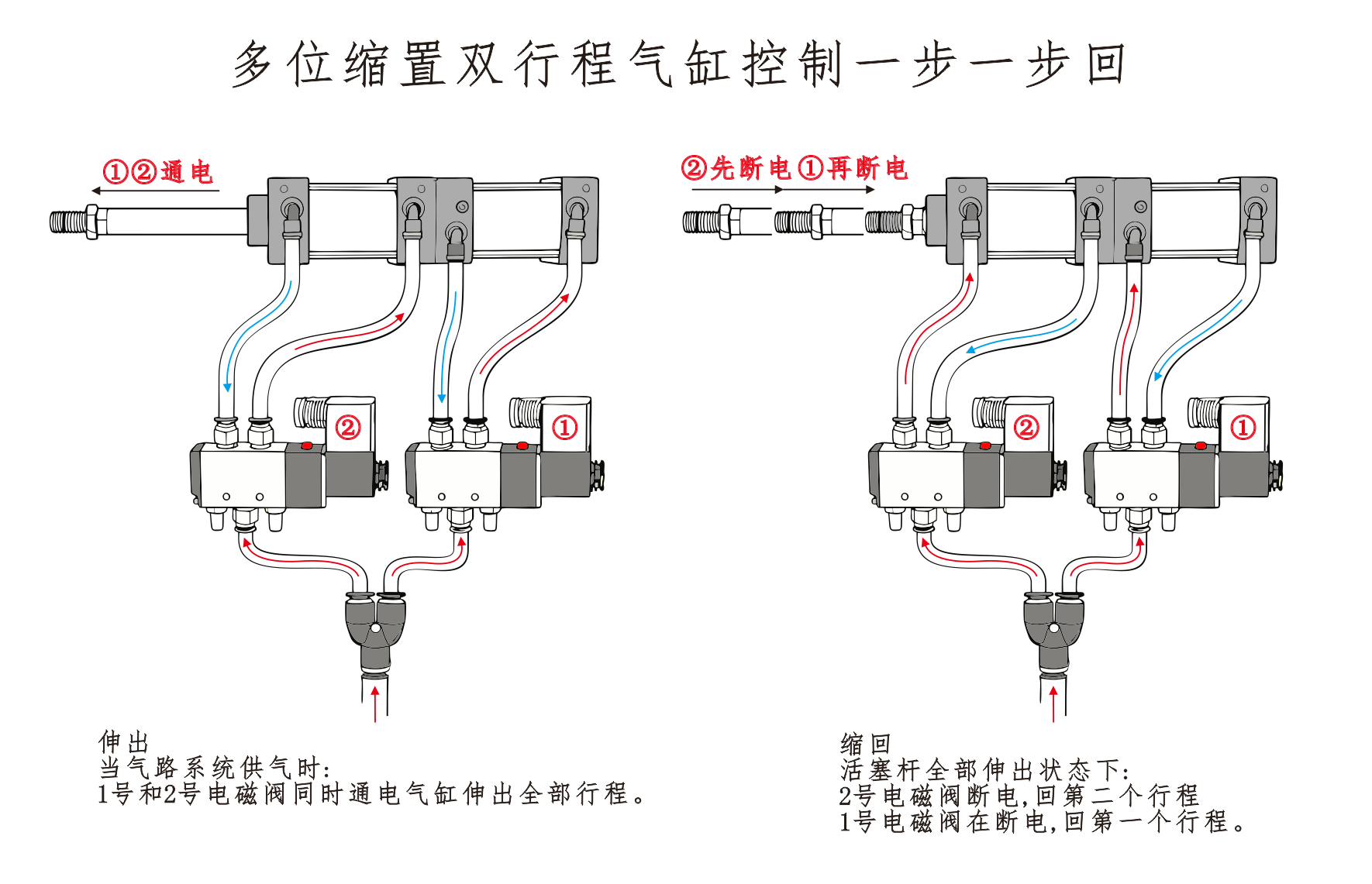

1. Verlenging (voorwaartse slag) Wanneer de luchttoevoer is ingeschakeld: Magneetventiel nr. 1 en nr. 2 worden tegelijkertijd bekrachtigd. De cilinderstang strekt zich uit tijdens alle slagen totdat deze volledig is uitgeschoven.
2. Terugtrekken (stapsgewijze terugkeer) ①Keer terug naar de tweede positie Wanneer de zuigerstang volledig is uitgeschoven: Magneetklep nr. 2 wordt uitgeschakeld, waardoor de cilinder zich terugtrekt naar de tweede positie. ② Keer terug naar de eerste positie Magneetklep nr. 1 wordt uitgeschakeld, waardoor de cilinder zich terugtrekt naar de eerste positie en het retourproces voltooit. |
|
|
|
|
Wat is de SCT-cilinderserie?
SCT-cilinder behoort tot het standaardserie pneumatische cilindertrekstangtype
