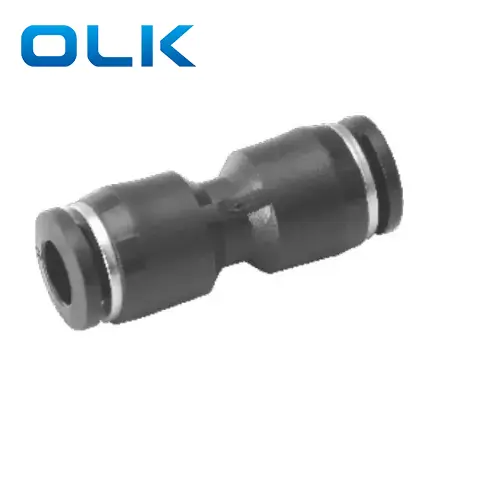

PU Union Straight Push in Tube Fitting

Als de professionele productie wil OLK u PU Union Straight Push in Tube Fitting geven. En OLK biedt u de beste after-sale-service en tijdige levering.

Stuur onderzoek

Productomschrijving

PU Union Rechte duw in buisfitting zijn Push-to-Connect-connectorenontwerp voor gebruik met PU (polyurethaan) slangen in pneumatische systemen.

Ze bieden snelle installatie, sterke afdichting en gemakkelijke demontage, waardoor ze ideaal zijn voor luchtgereedschap, cilinders en automatiseringsapparatuur.

Beschikbaar in verschillende typen zoals rechte, elleboog, tee en bulkhead, met verschillende draadgroottes voor een breed scala aan toepassingen.

Bestelcode
PU	8	-	01
Model	Buisgrootte (metriek)		Buisgrootte (metriek)
PU -serie passend	4: 4 mm		4: 4 mm
	6: 6 mm		6: 6 mm
	8: 8 mm		8: 8 mm
	10: 10 mm		10: 10 mm
	12: 12 mm		12: 12 mm
	14: 14 mm		14: 14 mm
	16: 16 mm		16: 16 mm

PU Union Straight Push in Tube Fitting Algemene basisparameters

Vloeistof	Lucht/water (voorwaardelijk)/vacuüm
Werkdruk	0-1.0mpa
Vacuümdruk	-100kpa (10 torr)
Bedrijfstemperatuur	-10-60 ℃
Materiaal	Nylon (PA), polyurethaan (PU)

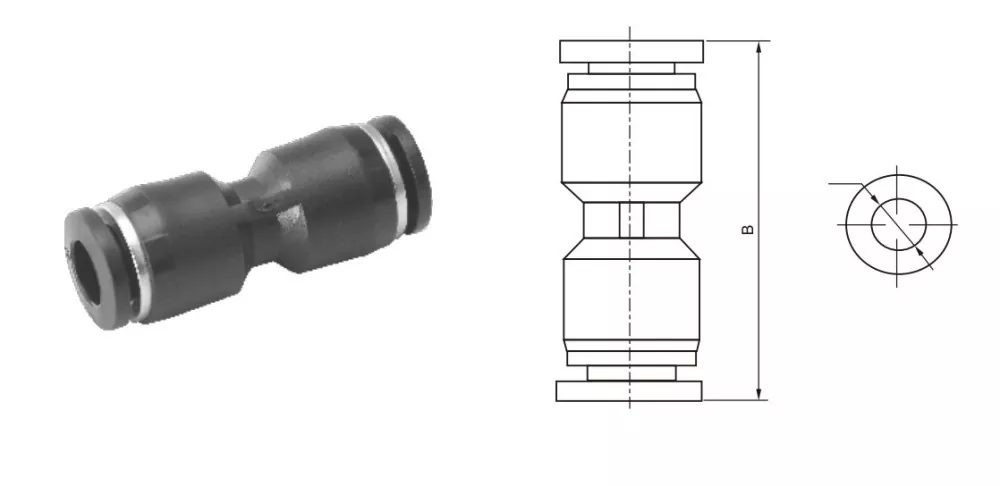

PU Union Straight Push in Tube Fitting Outline Dimension Parameters

Inch buisfitting	Metrische buisfitting	FD1	B
P5 / 32	PU-4	4	32.5
PU1/4	PU-6	6	35.5
P5 / 16	PU-8	8	38
PU3/8	PU-10	10	47
PU1/2	PU-12	12	47.5
	PU-14	14	47.5
	PU-16	16	67

Gemeenschappelijke imperiale threadgrootte conversie referentie
Imperiale maat	Ca. Metriek (mm)	Conversieformule
1/8	3,2 mm	1 ÷ 8 × 25.4 = 3.175
5/32	3,97 mm	5 ÷ 32 × 25.4 = 3,97
1/4	6,35 mm	1 ÷ 4 × 25.4 = 6.35
5/16	7,94 mm	5 ÷ 16 × 25.4 = 7,94
3/8	9,53 mm	3 ÷ 8 × 25.4 = 9.53
1/2	12,7 mm	1 ÷ 2 × 25.4 = 12.7
