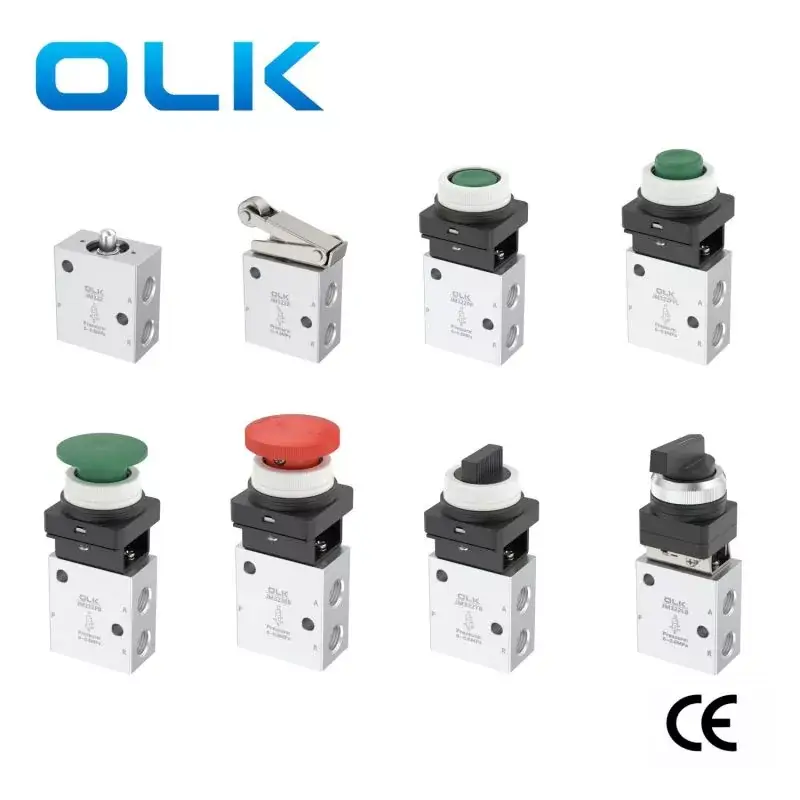

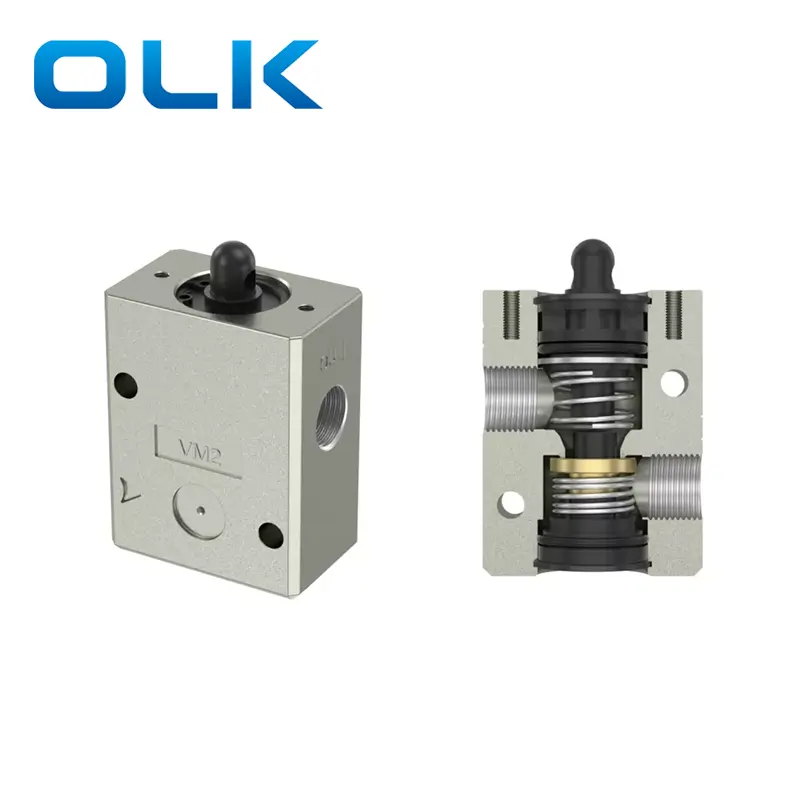

Ouleikai (OLK) VM230-serie SMC-type mechanische knopkleppen zijn beschikbaar in twee functionele typen: 2-positie 3-weg. De VM230 -serie Air Inlet and Outlet Ports zijn onderaan geporteerd. De threadgroottes voor de poorten RC1/4.

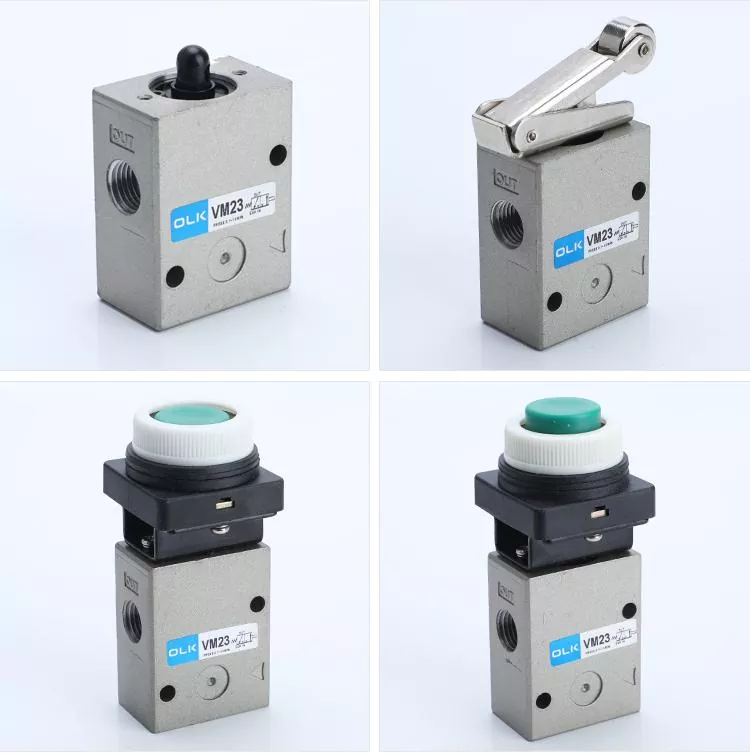

-Basic (VM230-02-00)
-Roller (VM230-02-01)

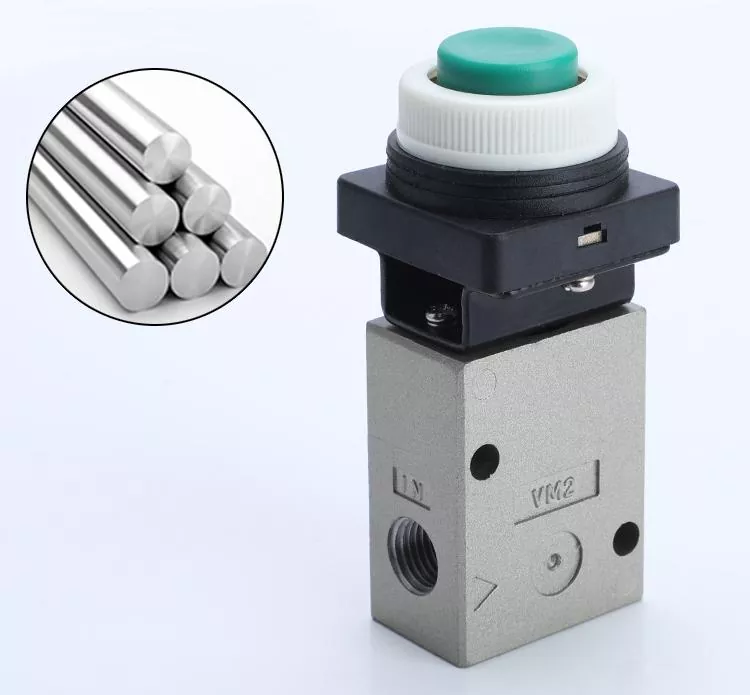

-Paddenstoelknop (VM230-02-30)
-Uitgebreide kopknop (VM230-02-32)
-Platte kopknop (VM230-02-33)

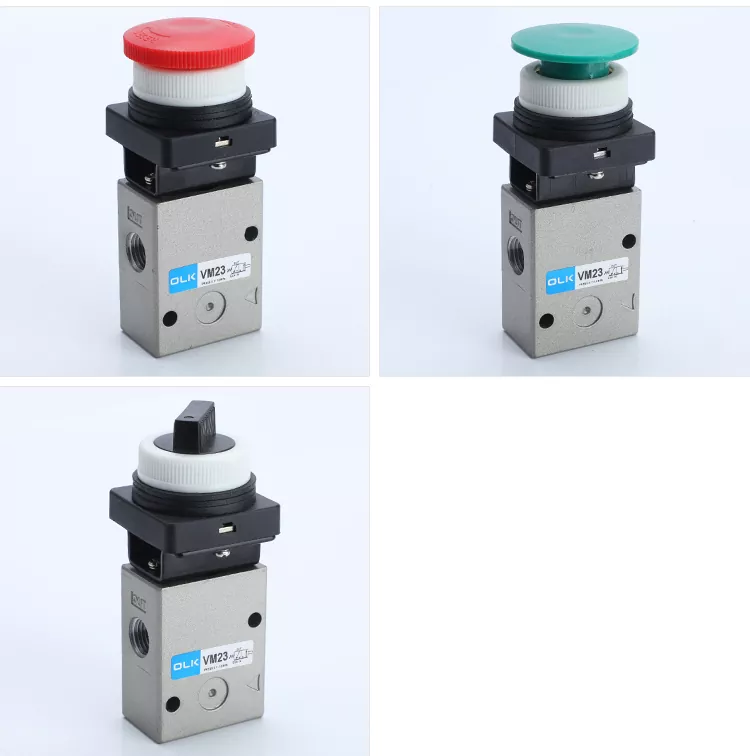

-Noodstopknop (VM230-02-37)
-Knop (VM230-02-34)
Symbool:
De knoppen zijn verkrijgbaar in vier kleuren: rood, groen, zwart en geel.
|
Bestelcode |
||||||||
|
VM2 |
3 |
0 |
_ |
02 |
_ |
01 |
_ |
S |
|
Model: VM2 -serie |
Aantal poorten |
Leidingrichting en de hoogte van plunjer |
|
Poortgrootte: |
|
Actuatortype |
|
Achtervoegsel voor actuator |
|
|
2: 2port |
0: Zijkant/lang geporteerd |
|
02: PT1/4 |
|
00: Basis |
|
S: Hard Steel Roller |
|
|
3: 3Port |
1: zijporteren /kort |
|
|
|
01: Rollerhendel |
|
R: Rode drukknop |
|
|
|
2: Bottom Ported/Long |
|
|
|
30: drukknop (paddenstoel) |
|
B: Zwarte drukknop |
|
|
|
3: Bottom Ported/Short |
|
|
|
32: drukknop (verlengd) |
|
G: Groene drukknop |
|
|
|
|
|
|
|
33: druk op de knop (doorspoelen) |
|
Y: Gele drukknop |
|
|
|
|
|
|
|
34: Twist Selector (2 -positie) |
|
|
|
|
|
|
|
|
|
37: Key Selector （noodstop） |
|
|
|
|
VM100 |
VM200 |
|
werkmedium |
Lucht/inert gas |
Lucht/inert gas |
|
Actie |
Externe controle directe actie |
Externe controle directe actie |
|
Poortdiameter |

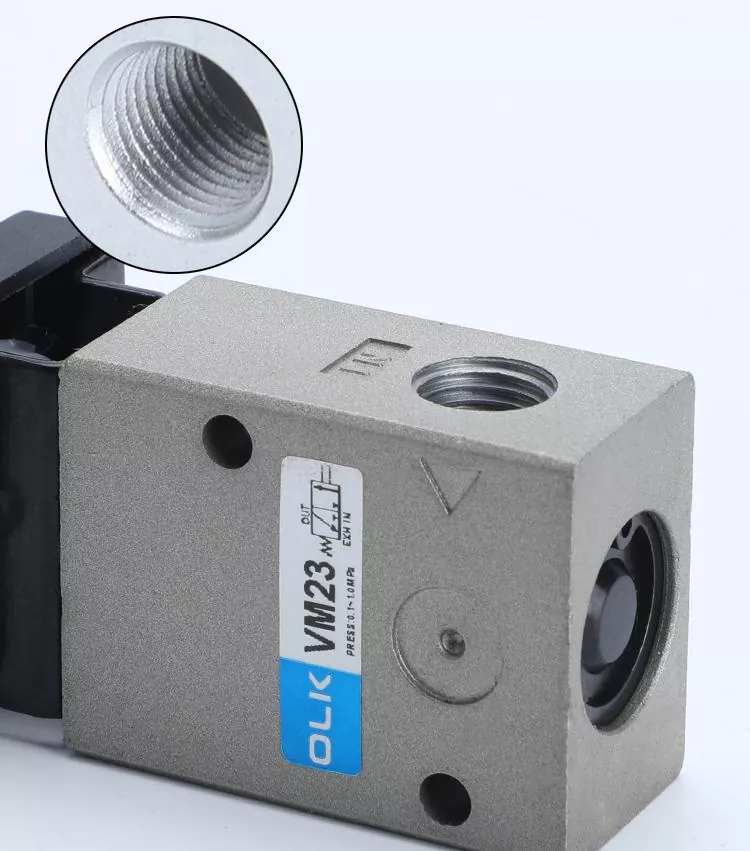

ZIJ: G1/8 Onderaan: M5x0.8 |
PT1/4 |
|
Aantal posities |
2 Positie3 Way |
2 Positie3 Way |
|
het smeren |
onnodig |
onnodig |
|
Werkdrukbereik MPA (PSI) |
-0.1∼1.0 |
-0.1∼1.0 |
|
Werktemperatuur ° C |
-5∼60 |
-5∼60 |
|
Lichaamsmateriaal |
aluminiumlegering |
aluminiumlegering |
|
Effectief dwarsdoorsnede gebied （cv) |
2,5 mm² （0,14） |
19 mm² （1.0） |
