S3-serie mechanische knopregelklep 3-weg

Model:S3B

Welkom bij groothandel of op maat gemaakte S3-serie mechanische knopregelklep 3-weg vanuit onze fabriek op elk moment. Wij bieden u fabriekskortingsprijzen voor onze producten. OLK pneumatisch is een mechanische klepfabrikant uit de S3-serie en leveranciers in China.

Stuur onderzoek

Productomschrijving

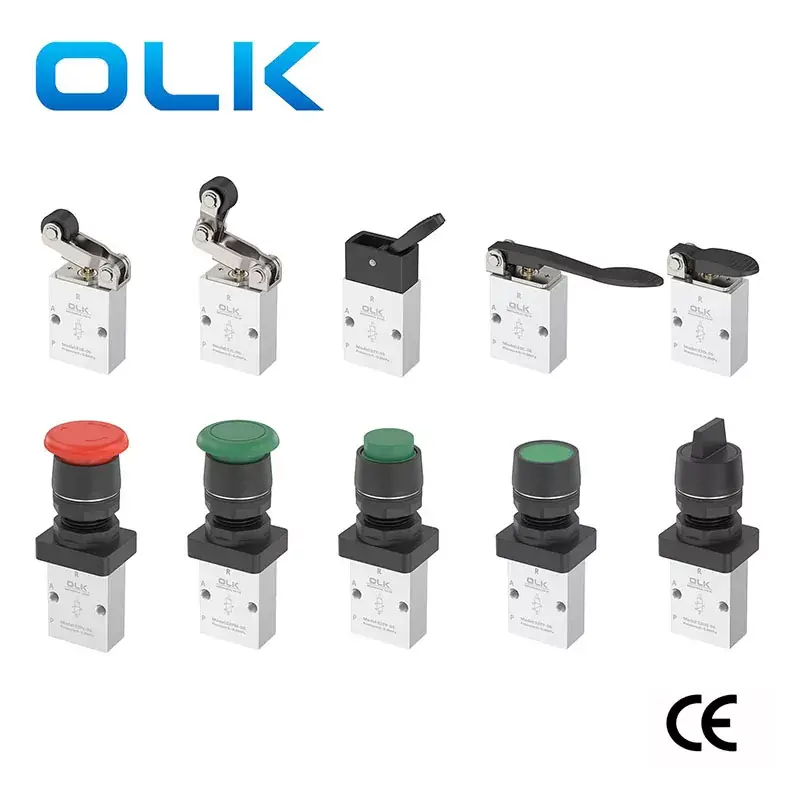

U kunt er zeker van zijn dat u de S3-serie mechanische knopregelklep 3-weg in onze fabriek koopt en wij zullen u de beste after-sales service en tijdige levering bieden. Ouleikai (OLK) produceert de compacte en extern bestuurde, direct werkende 3-weg 2-weg positie S3-serie mechanische klep. Het beschikt over flexibel schakelen en kan in meerdere posities worden geïnstalleerd. De installatie is erg handig en vereist geen oliesmering. De besturingskoppen zijn verkrijgbaar in zowel metalen als plastic materialen, waarbij het metalen materiaal (S3C, S3D, S3Y, S3R, S3L) een langere en betrouwbaardere levensduur biedt. De besturingskopcombinaties voor de mechanische klep kunnen afzonderlijk worden besteld bij de OULEIKAI-fabriek in China

OULEIKAI FLEXIBELE SCHAKELAARS3-SERIE Mechanische knopbedieningsklep 3-weg Producteigenschappen

SYMBOOL:

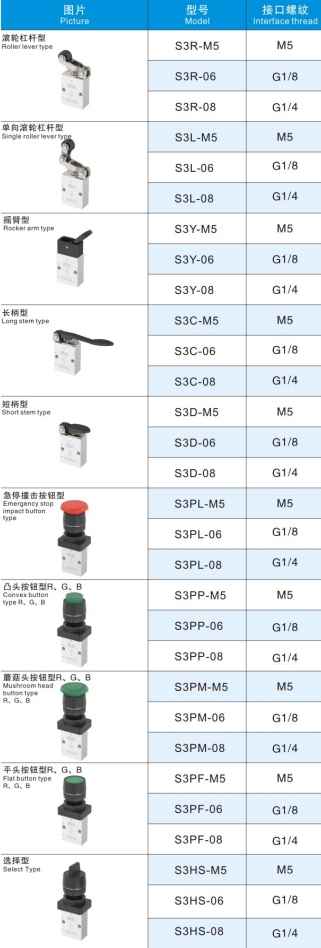

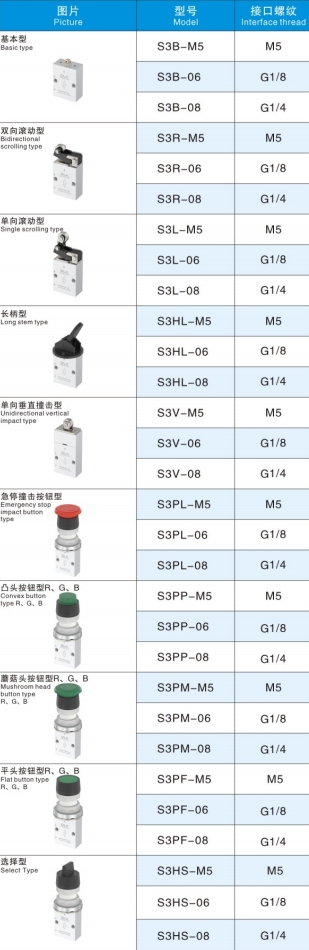

Bestelcode
S3	P.M	06	R
SERIE	CODE	HAVENGROOTTE	KLEUR VAN DE KNOP
S3-serie 2 posities 3-weg	B: Basistype (M5B)	100:06:G1/8	PL: ROOD

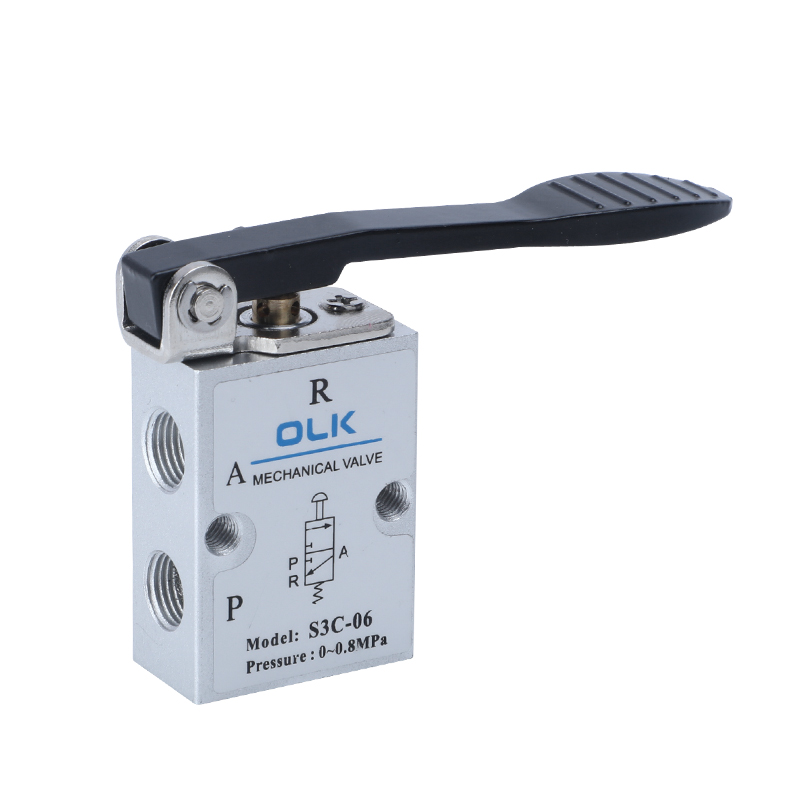

	C: Type met lange handgreep (M5C)	200:06:G1/8	PP/PF/PM/HS: ROOD, GROEN, ZWART

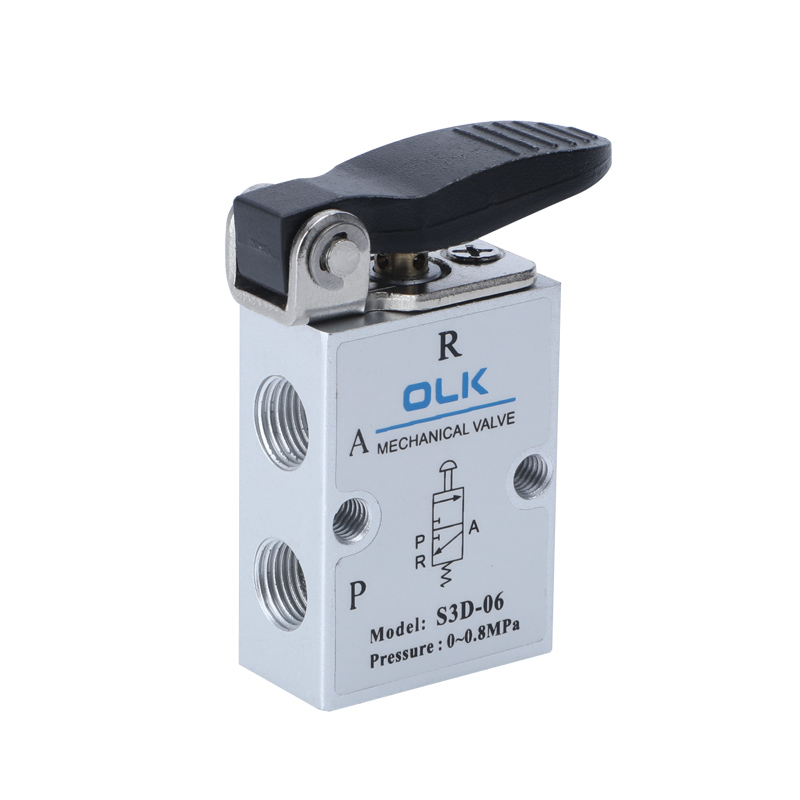

	D: Type met korte handgreep (M5D)	200:08:G1/4
	Y: Tuimelaartype (M5Y)

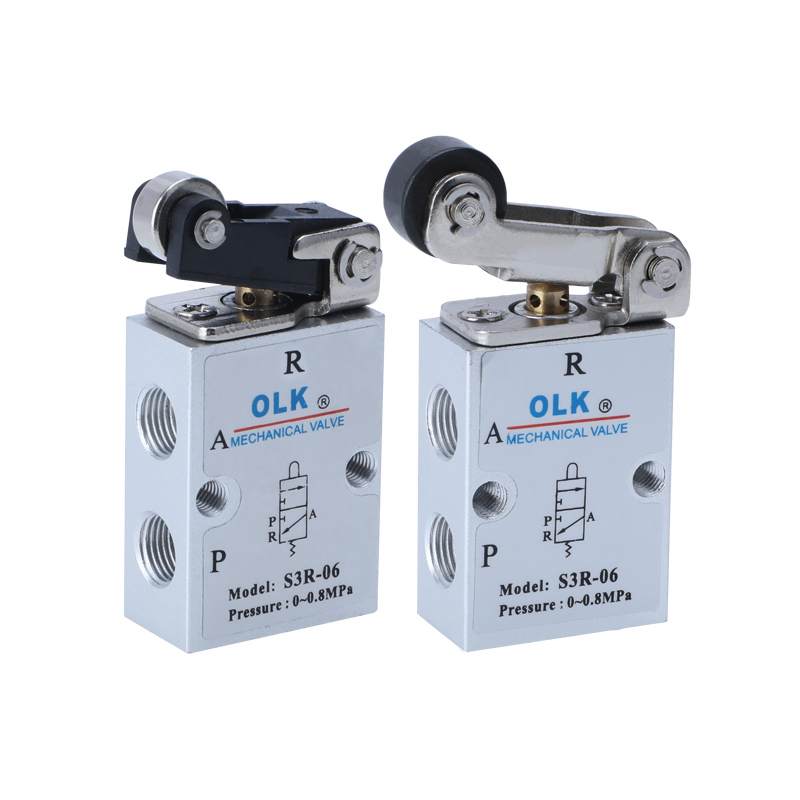

	R: Type rolhendel (M5R)
	L: Unidirectioneel rolhefboomtype (M5L)
	PL: Type noodstop-impactknop (M5PL)
	PP: Knooptype met verhoogde kop (M5PP)
	PF: Knoptype met platte kop (M5PF)
	PM: Paddenstoelkopknoptype (M5PM)
	HS: Selectietype (M5HS)

Producteigenschappen:

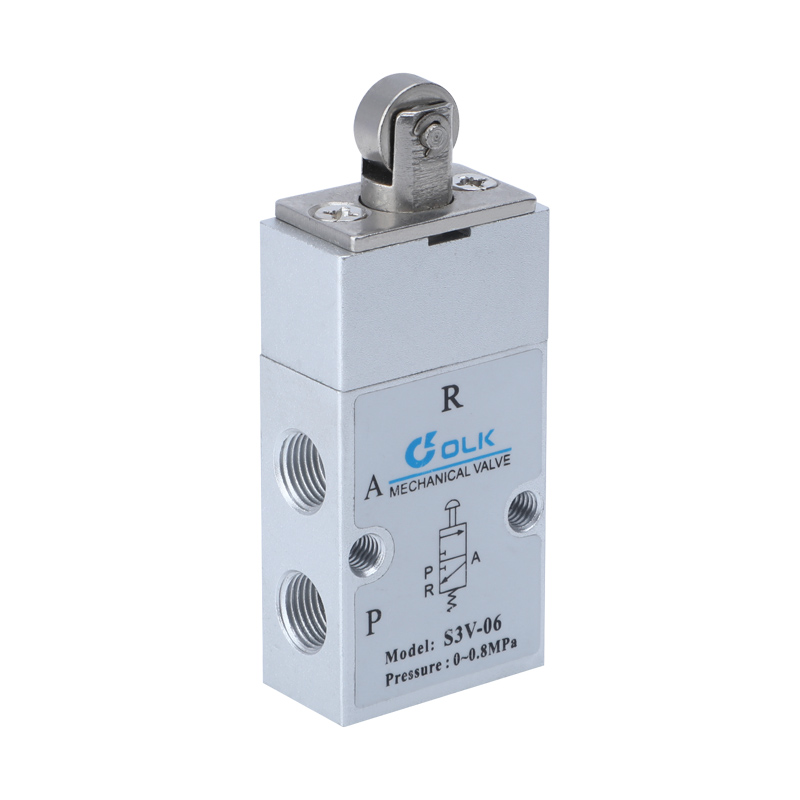

1. De S3B-, S3R-, S3L-, S3V-serie vereist externe kracht geleverd door externe schakelmechanismen, geschikt voor positiedetectie of slagschakelaars.

2. De S3PF-, S3PM-, S3PP-, S3PL-, S3Y-, S3HS-, S3C-, S3D-serie wordt handmatig bediend en beschikt over verschillende structurele vormen van de bedieningskoppen voor gemakkelijk gebruik onder verschillende omstandigheden.

3. Globe-klepstructuur met uitstekende afdichting, flexibel schakelen en geen oliesmering nodig.

4. Eenvoudige installatie met meerdere montageposities.

5. De bedieningskoppen van de S3C-, S3D-, S3Y-, S3R- en S3L-serie zijn gemaakt van metaal, wat een lange levensduur en grotere betrouwbaarheid garandeert.

S3 SERIE Mechanische knopbedieningsklep 3-weg Algemene parameters

werkend medium	Lucht (gefilterd door een filter van meer dan 40 μm)
Actie	Externe directe werking
Poortdiameter	05:M5,06:G1/8,08:G1/4
aantal posities	Twee posities in drie richtingen
smerend	onnodig
Werkdrukbereik MPa(psi)	0∼0,8(0~114)
Gegarandeerde drukweerstand	1,5 MPa (215 psi)
Werktemperatuur °C	-20∼70
Dwarsdoorsnede mm² (CV-waarde)	05:2,5(0,14),06:8(0,45),08:12(0,67)
Lichaamsmateriaal	aluminium legering

S3-SERIE Mechanische knopregelklep 3-weg Installatie en toepassing:

1) Het bedieningsgedeelte is gemaakt van technisch plastic en mag alleen handmatig worden bediend. Het is verboden een metalen slag te gebruiken om de klep te schakelen.

2) De S3B-, S3C-, S3D-, S3PM-, S3PF- en S3PP-serie worden automatisch gereset. De handmatige kleppen S3Y, S3HS en S3PL worden handmatig gereset. Nadat u M3PL in de positie hebt gedrukt, moet de draaiknop worden gedraaid om te resetten.

3) Let op de schakelslag. Wanneer een externe kracht ervoor zorgt dat de klep schakelt, mag de basisschakelslag het in de regelslagtabel aangegeven schakelslagbereik niet overschrijden, anders kan er schade aan het klephuis ontstaan.

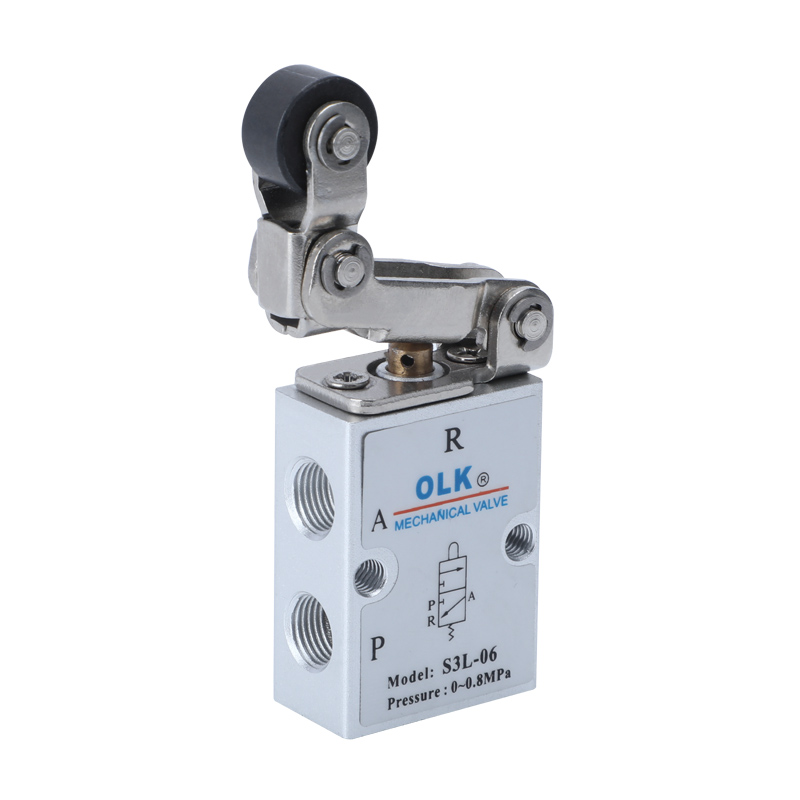

4) S3L unidirectionele rolklep kan slechts in één richting schakelen (van rechts naar links impact). Impact in de andere richting (van links naar rechts) is niet effectief.

5) Besturingskopcombinaties kunnen afzonderlijk worden besteld.
