Airtac Type M5-serie 5/2 Way Mechanische knopklep Manufacutered door OLK Pneumatic Company.m5 Mechanical Valve is een schuifkolomstructuur. De Exhuaust-poorten op de Klep Body.M5 Knop Knop Knop Knop Knop Knop Knop Knop Knop G1/4 Interface Thread Thread Thread Threads.
symbool:
Bestelcode
M5
P.M
210
06
R
Knoppentype
Code
Poortgrootte
Knopkleur
M5: M type
B: basistype (M5B)
110: 110 -serie enkele besturing
100: 06: g/18
PL: Rood
C: Longgreep type (M5C)
210: 210 -serie enkele besturing
200: 06: G1/8
PP/PF/PM/HS: rood, groen, zwart
D: Type kortgreep (M5D)
200: 08g1/4
R: Roller Lever Type (M5R)
L: UNIDIRECTIONAL ROLLER HENVER TYPE (M5L)
Y: Rocker Arm Type (M5y)
PM: Type knop met paddestoelkop (M5pm)
PP: Type met verhoogde kopknop (M5pp)
PF: platte kopknoptype (M5PF)
PL: Emergency Stop Impact Button Type (M5PL)
HS: Selector Type (M5HS)

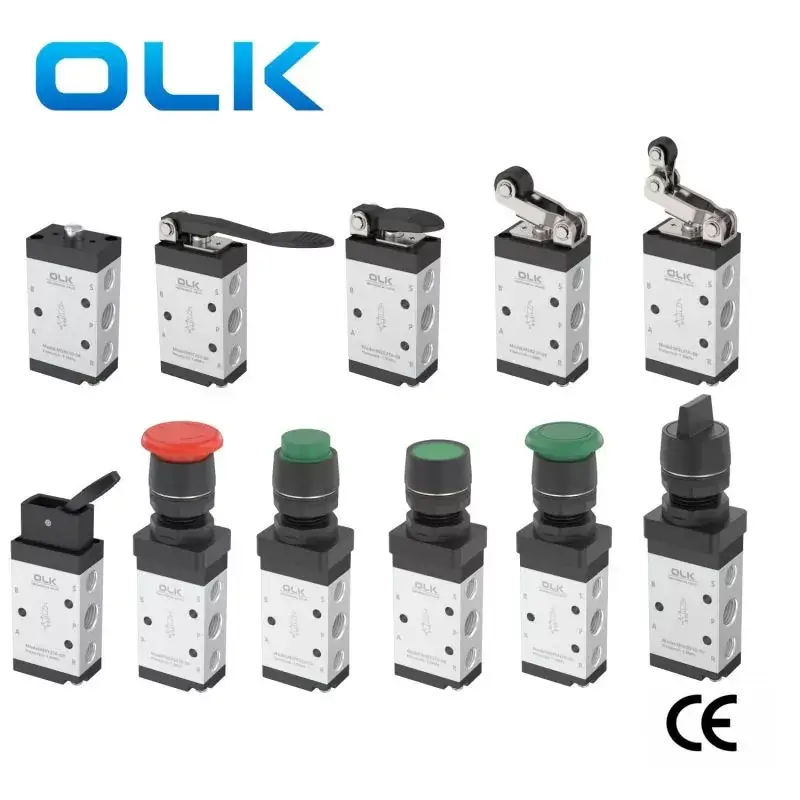

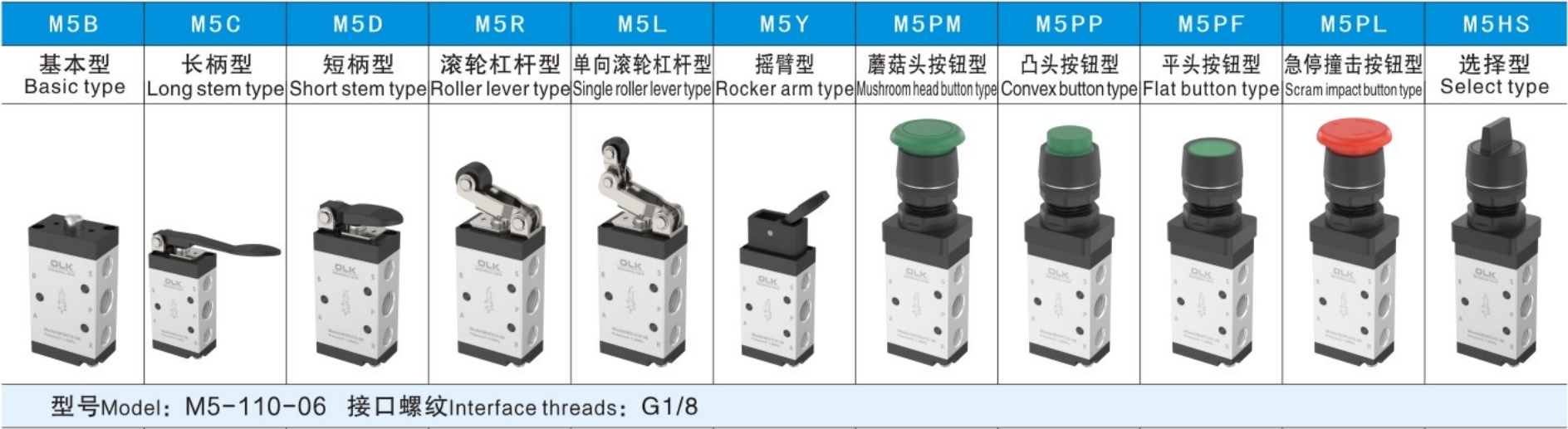

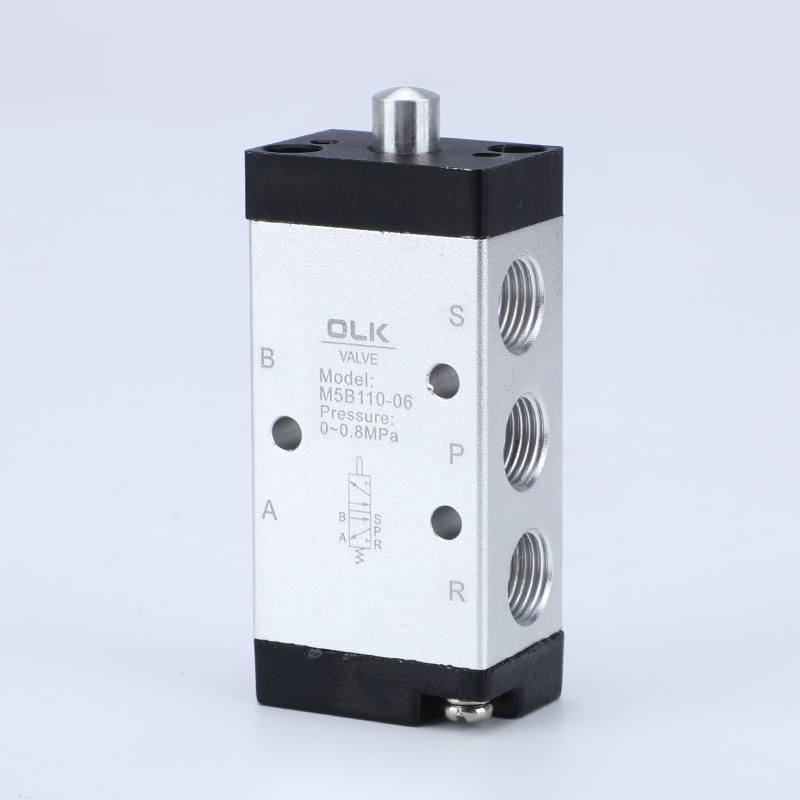

- Basistype (M5B)

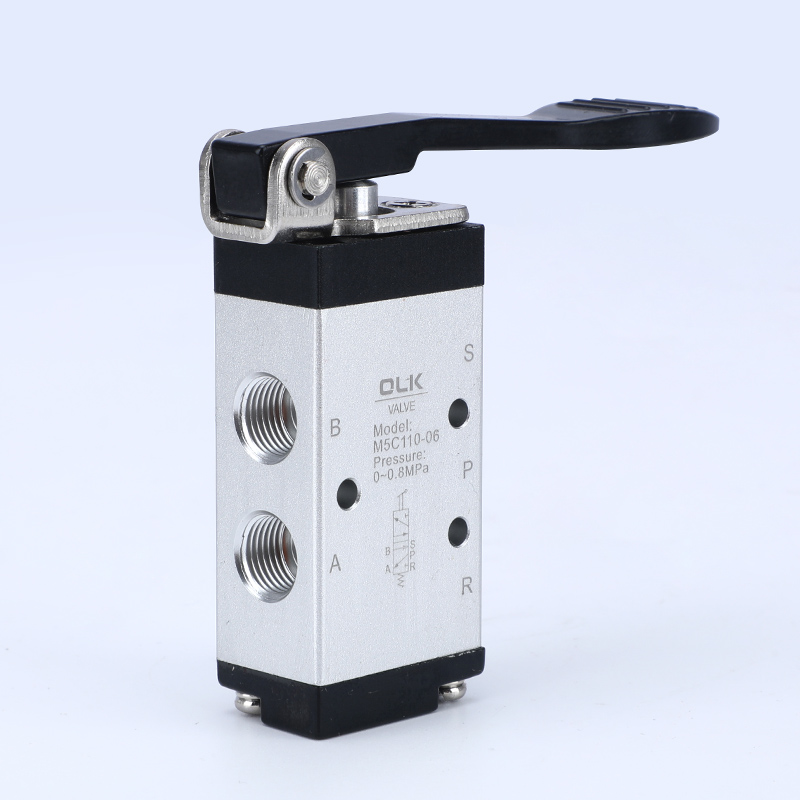

- Lang handgreeptype (M5c)

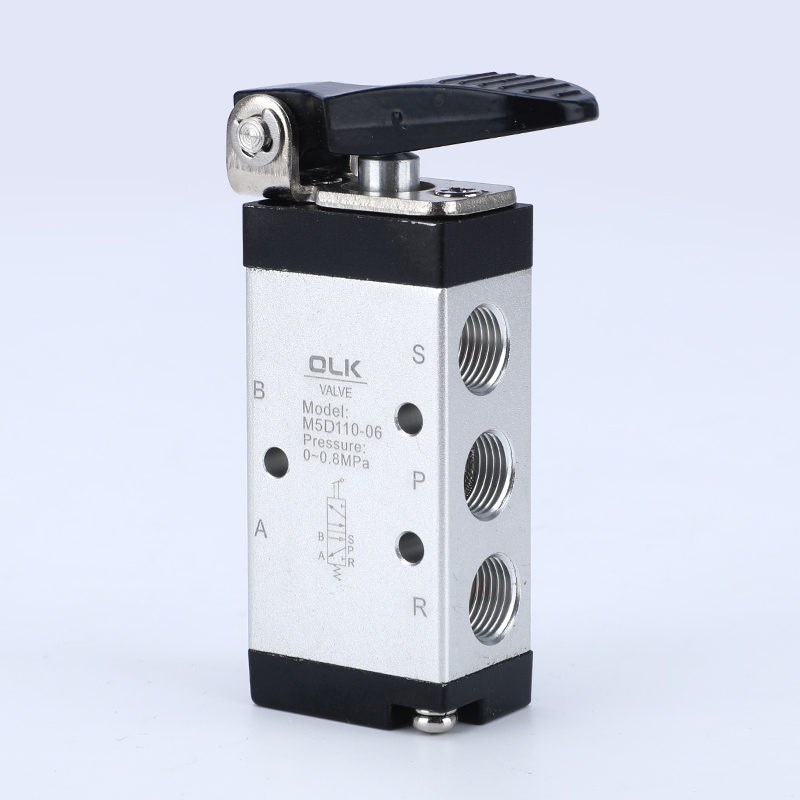

- Type kortgreep (M5D)

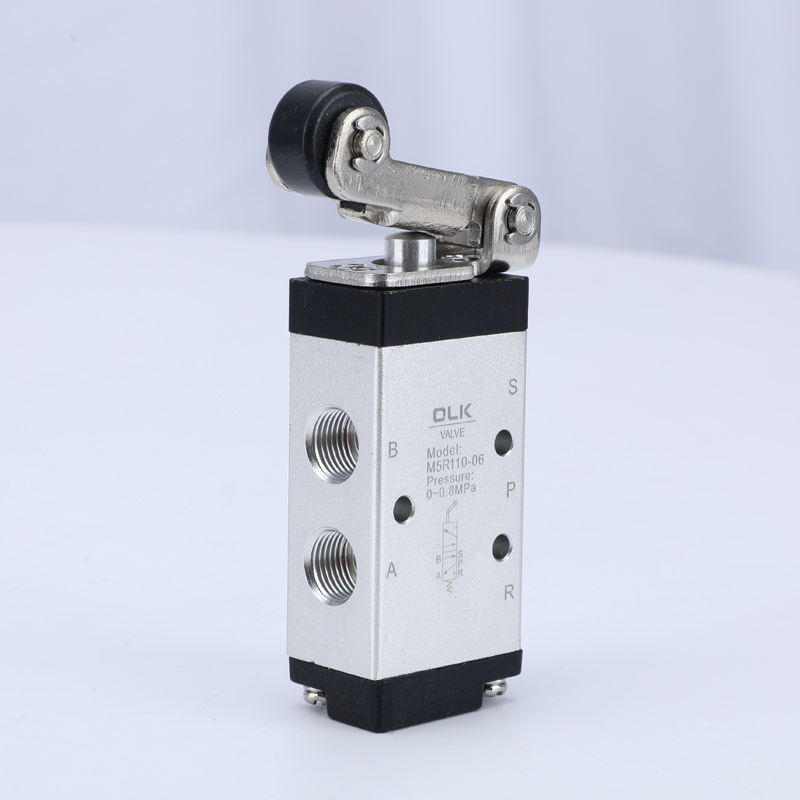

- Rollerhendel type (M5R)

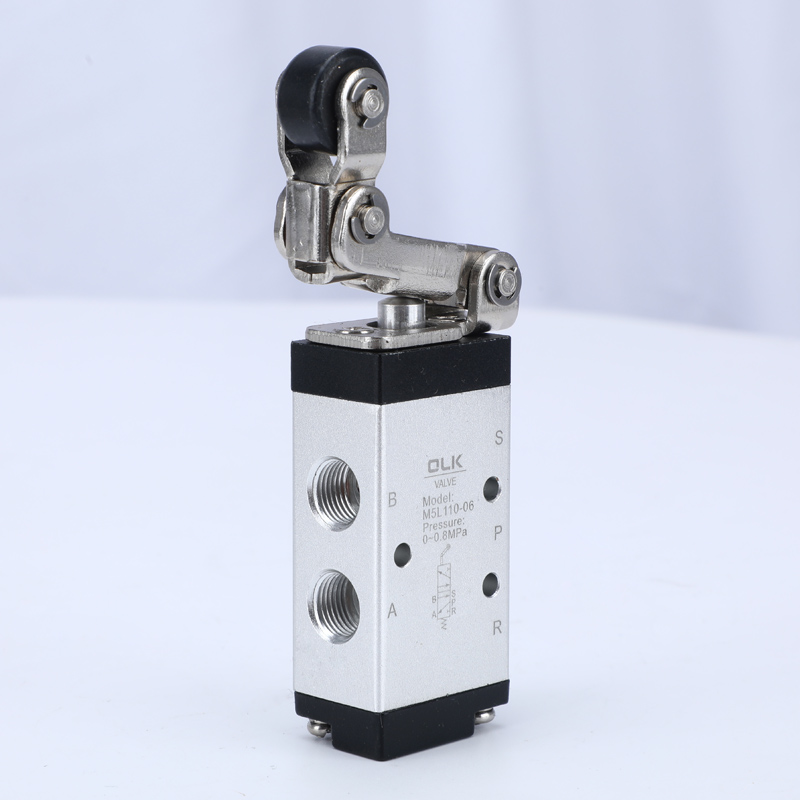

- UNIDIRECTIONAL ROLLER HENVER TYPE (M5L)

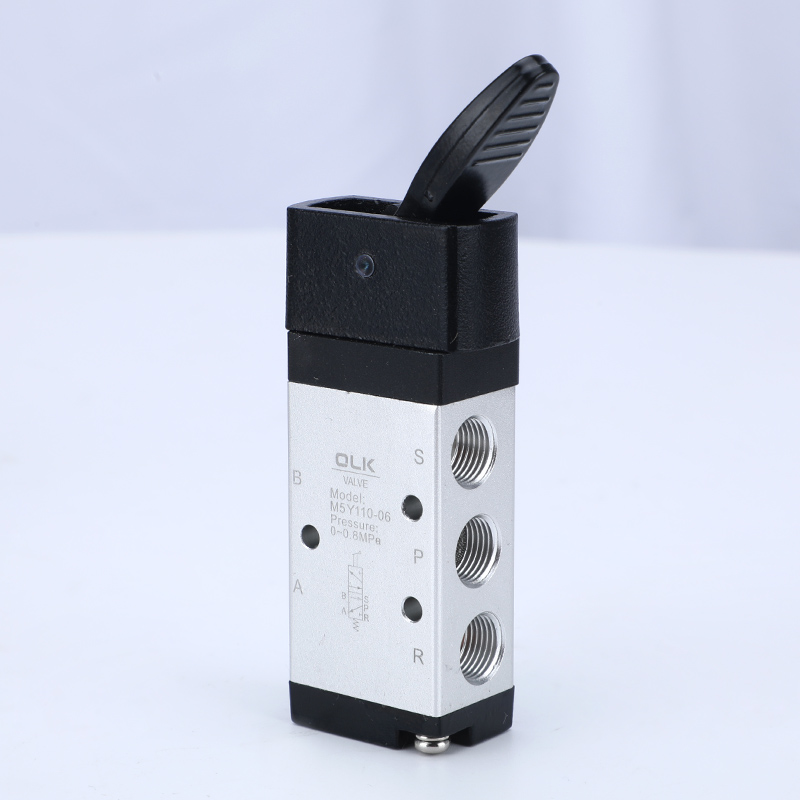

- Rocker Arm Type (M5y)

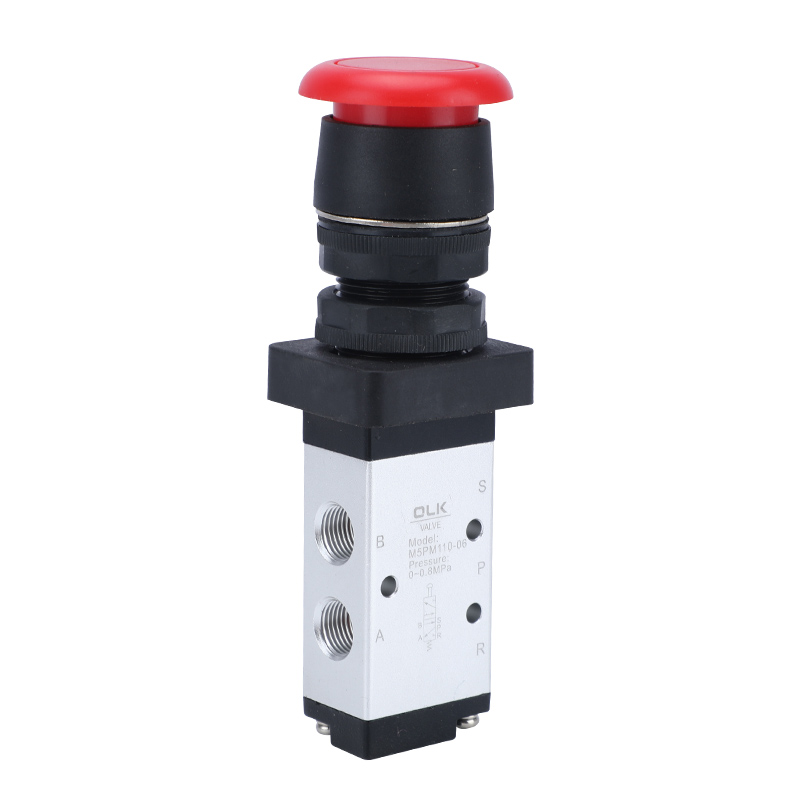

- Type knop met paddestoelkop (M5pm)

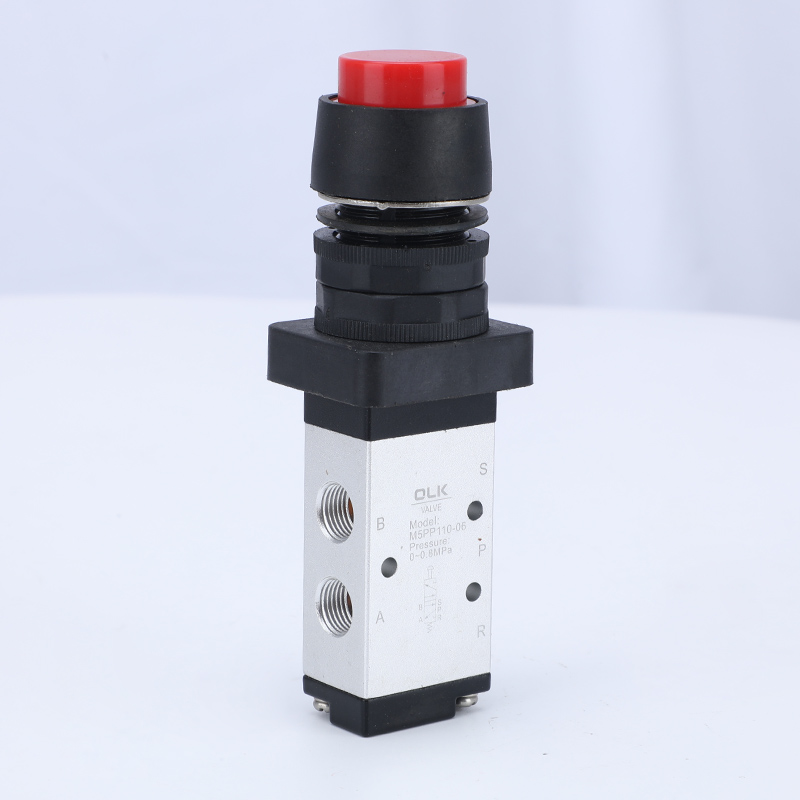

- Type kopknop verhoogd (M5pp)

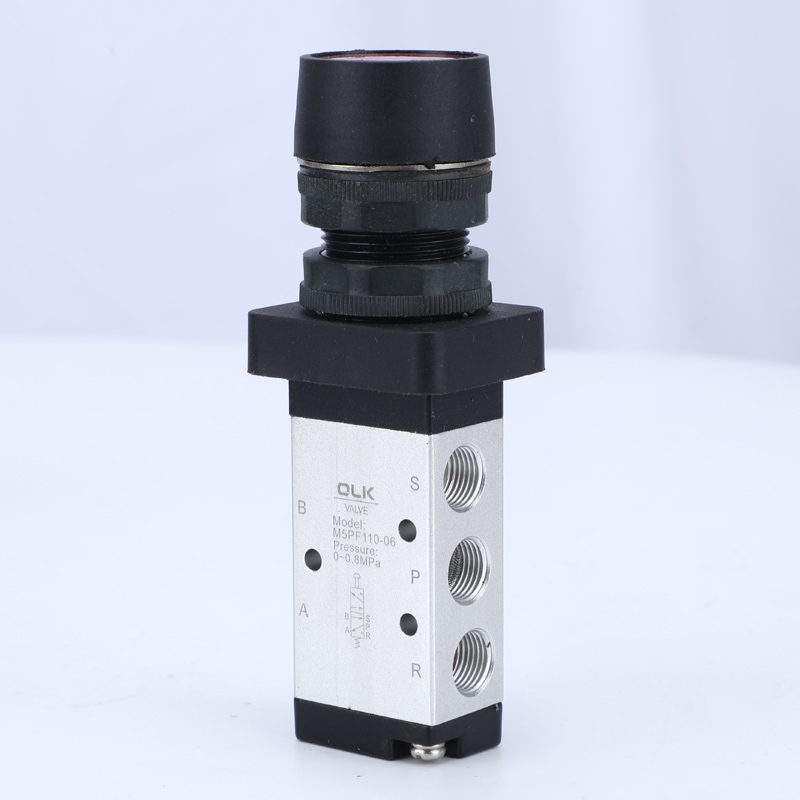

- platte kopknoptype (M5PF)
- Emergency Stop Impact Button Type (M5PL)

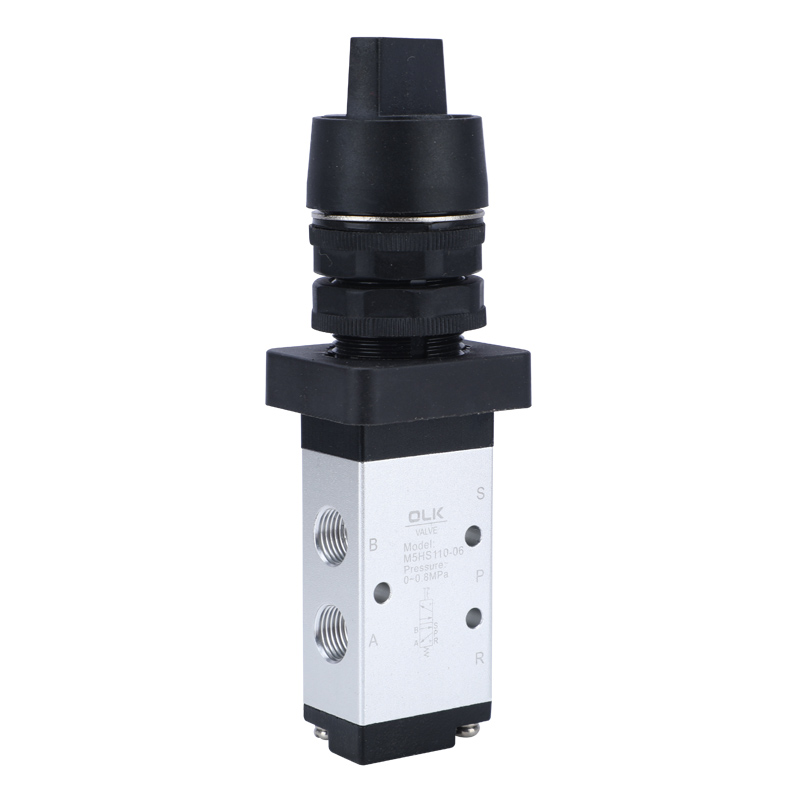

- Selector -type (M5HS)
Voor de PM-, PP- en PF -typen zijn er drie knopkleuren om uit te kiezen: rood, groen en zwart.
1. Uitlaatpoorten bevinden zich op het lichaam, waardoor de installatie van geluiddempers wordt vergemakkelijkt om geluid en vervuiling te verminderen.
2. M5B, M5R, M5L -serie vereisen externe krachten voor schakelen, geleverd door externe mechanismen, geschikt voor positiedetectie of slagschakelaars.
3. M5C, M5D, M5Y, M5PF, M5PM, M5pp, M5PL, M5HS -serie worden handmatig bediend met verschillende structurele controlekoppen voor gemak onder verschillende omstandigheden.

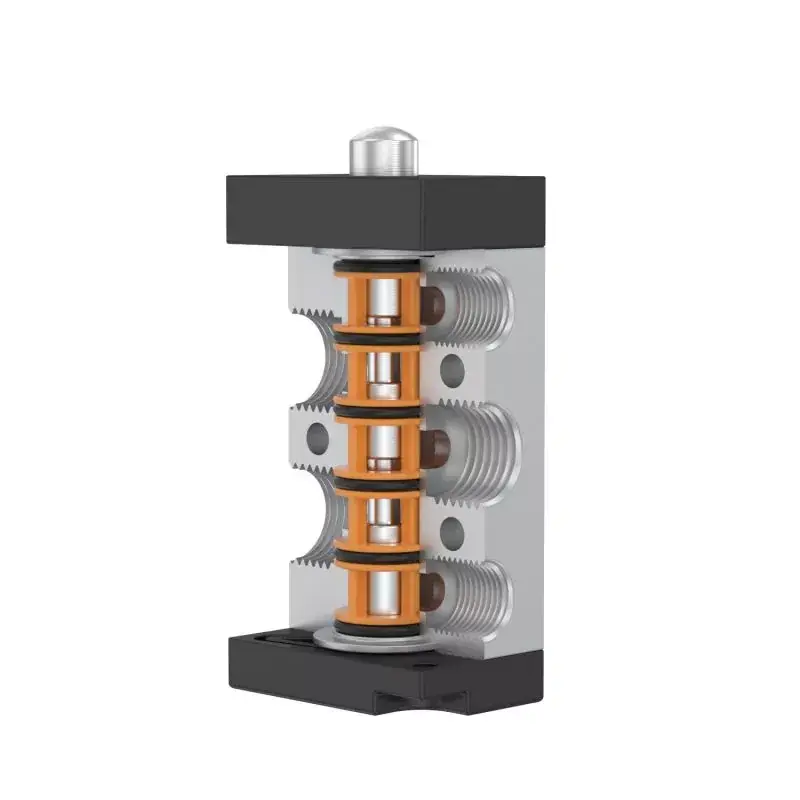

4. Schuifkolomstructuur, controlekracht onaangetast door werkdruk (d.w.z. geen tegendrukeffect), binnenringafdichting voor goede afdichting, flexibel schakelen.
5. Geen behoefte aan oliemering.
6. Installaties van meerdere posities voor eenvoudig gebruik.
7. M5C, M5D, M5Y, M5R, M5L -serie Controlekoppen zijn gemaakt van metaal, die zorgen voor een lange levensduur en een grotere betrouwbaarheid en stabiliteit.
|
werkmedium |
Lucht (gefilterd door een filter over 40 μm) |
|
Actie |
Extern direct acteren |
|
Poortdiameter |
05: M5,06: G1/8,08: G1/4 |
|
Aantal posities |
2 Positie 5 Way |
|
het smeren |
onnodig |
|
Werkdrukbereik MPA (PSI) |
0∼1.0 (~ 145) |
|
Gegarandeerde drukweerstand |
1,5 mpa (215psi) |
|
Werktemperatuur ° C |
-20∼70 |
|
Cross-sectioneel gebied mm² (CV-waarde) |
05: 2.5 (0.14), 06: 8 (0,45), 08: 12 (0,67) |
|
Lichaamsmateriaal |
aluminiumlegering |
Voorzorgsmaatregelen
1) Het bedieningsgedeelte is gemaakt van engineeringplastic en alleen handmatige werking is toegestaan. Gebruik geen metaalimpact om de klep te schakelen.
2) De serie M5B, M5C, M5D, M5PM, M5PF en M5pp worden automatisch gereset. M5Y-, M5HS- en M5PL -handmatige kleppen worden handmatig gereset. Nadat de M5PL in de schatpositie wordt gedrukt, moet de roterende knop worden gedraaid om te resetten.
3) Let op de achteruitgang. Wanneer een externe kracht ervoor zorgt dat de klep omkeert, mag de basisverkeerslag niet hoger zijn dan het bereik van de omkeerslag die is gespecificeerd in de controle -slagtabel, anders zal dit schade aan het kleplichaam veroorzaken.
4) De M5L eenrichtingsrollerklep kan slechts in één richting schakelen (van rechts naar links raken). Ongeldige impact in de andere richting (van links naar rechts gebogen).
5) De combinatie van de besturingskop kan afzonderlijk worden besteld.
