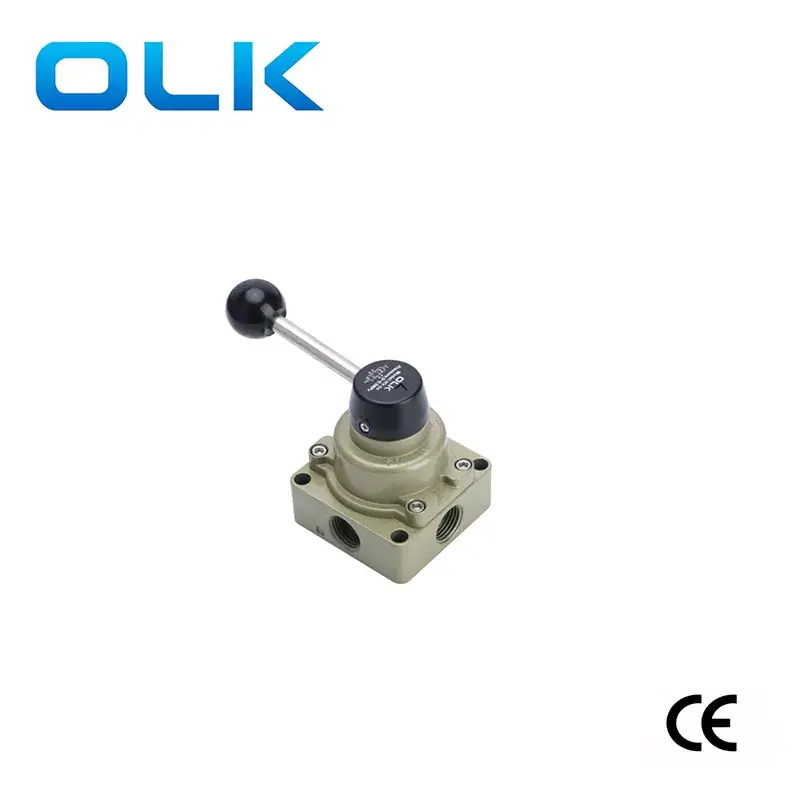

HV-serie handmatige roterende klep 4-weg

Het volgende is een inleiding tot de 4-weg roterende klep uit de HV-serie. OLK hoopt u te helpen de handbediende kleppen uit de HV-serie beter te begrijpen. Welkom nieuwe en oude klanten om met ons te blijven samenwerken om samen een betere toekomst te creëren!

Stuur onderzoek

Productomschrijving

OLK is een HV-serie handmatige roterende klep 4-weg fabrikant en leverancier in China. Ouleikai (OLK) HV-02/03/04-serie vierweg handbediende kleppen zijn voorzien van een aluminiumlegering basis en behuizing met oppervlakteoxidatiebehandeling, die uitstekende slijtvastheid en afdichtingseigenschappen onder druk bieden. Aluminiumlegering heeft superieure fysieke eigenschappen in vergelijking met puur aluminium. Het verschil tussen de HV-02, HV-03 en HV-04 handmatige kleppen ligt in de grootte van de interface. Deze kleppen hebben drie verstelbare tandwielen met duidelijke tandwielmarkeringen en worden onder andere veel gebruikt voor het aansturen van cilinders.

Handmatige roterende kleppen uit de HV-serie Verschillende versnellingen resulteren in verschillende cilinderacties.

Bij het overschakelen naar de 02-versnelling laat uitlaatpoort B lucht ontsnappen, gaat de uitlaatpoort A open en schuift de cilinder uit.

Bij het overschakelen naar de N-versnelling zijn zowel de uitlaatpoorten A als B gesloten en stopt de cilinder halverwege.

Bij het overschakelen naar de 01-versnelling laat uitlaatpoort A lucht ontsnappen, gaat de uitlaatpoort B open en trekt de cilinder zich terug.

HV-02 handmatig ventielsymbool:

HV-serie handmatige roterende kleppen 4-weg standaardspecificatie

Model	HV200A-02	HV230A-02	HV200B-02	HV230B-02
Werkend medium	Lucht (filter door een filterscherm van meer dan 40 μm)
Actiemodus	HANDbediening
Poortgrootte	Inlaat=Uitlaat=PT1/4
Drukbereik	0,15-0,8 MPa (21-114PSI)
Positie	2/4 poort	3/4 poort	2/4 poort	3/4 poort
Woking druk	‘-10-60℃
Bewijsdruk	1,5 MPa (215 psi)

OLK pneumatische handdraaikleppen – vergelijking van 5 modellen
Foto
Olk-model	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Positie	2 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg
	3 Positie 4-weg
Poortgrootte	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Producteigenschappen	Paneelmontage	A: Vierzijdige interface B: tweezijdige interface, met geluidsdemping aan de onderkant			Blanco: één gat aan één kant L: twee gaten aan weerszijden; D: vier gaten aan de onderkant;

Hendel	Afneembare handgreep	Afneembare handgreep	Afneembare handgreep	Niet-verwijderbare/kunststof handgrepen	Afneembaar handvat, anti-verbrandingshandvat

Afmetingen basis	200-serie: 62 mm 300-serie: 74 mm 400-serie: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		Hv200b			K34R6-8L

					K34R6-8D

Model	HV300-02	HV330-02	HV300-03	HV330-03	HV300-04	HV330-04
Werkend medium	Lucht (filter door een filterscherm van meer dan 40 μm)
Actiemodus	HANDbediening
Poortgrootte	PT1/4	PT1/4	PT3/8	PT3/8	PT1/2	PT1/2
Drukbereik	0,15-0,8 MPa (21-114PSI)
Positie	2/4 poort	3/4 poort	2/4 poort	3/4 poort	2/4 poort	3/4 poort
Woking druk	‘-10-60℃
Bewijsdruk	1,5 MPa (215 psi)
