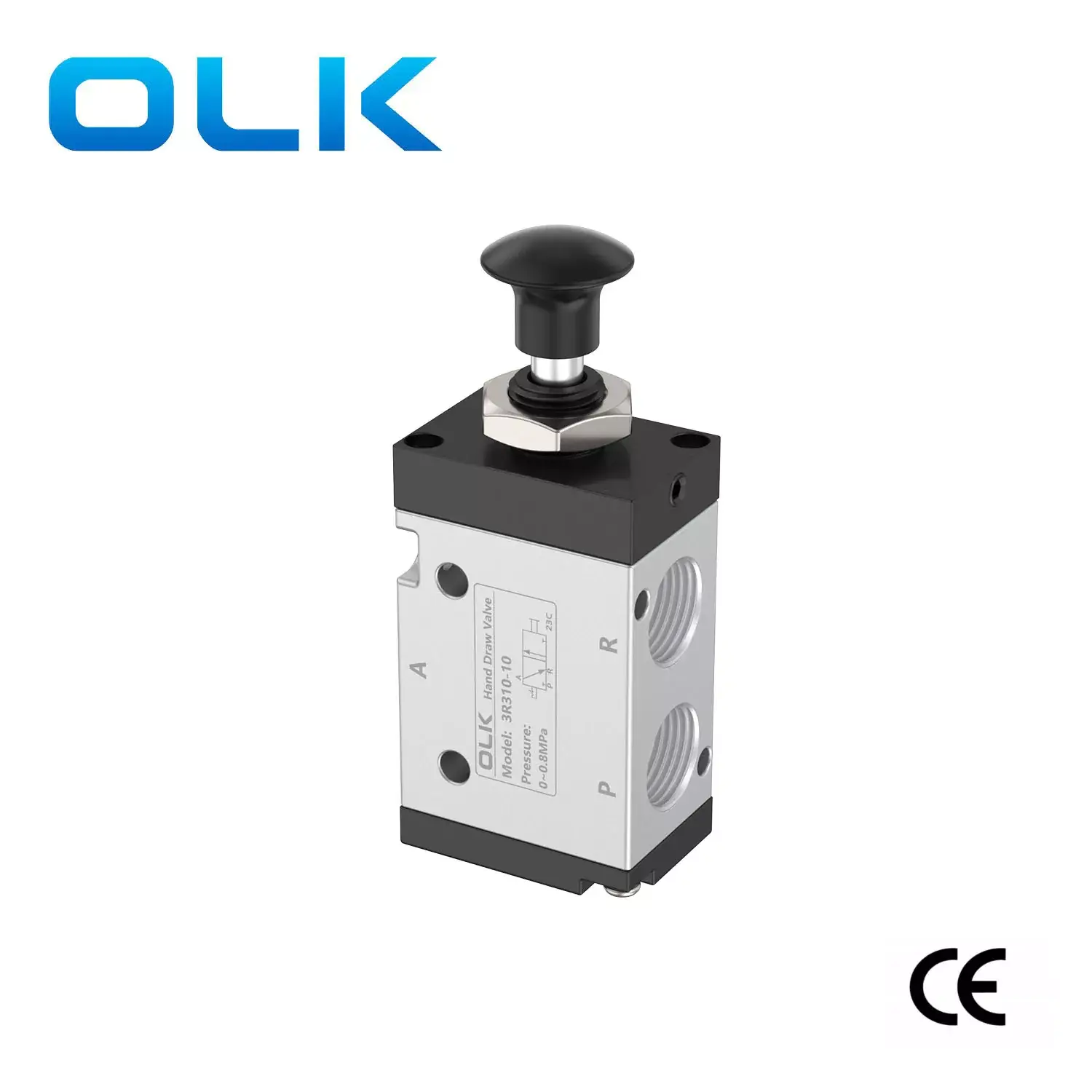

Handbediende klep uit de 3R-serie, 3-weg

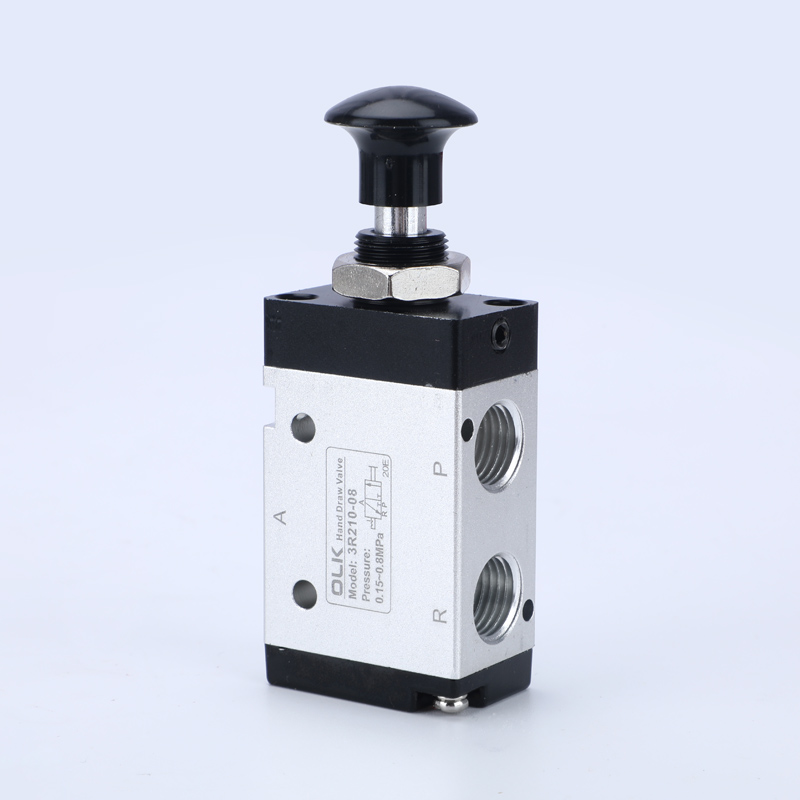

Model:3R210-08

Als een professionele 3R-serie handbediende 3-wegklepproductie, kunt u er zeker van zijn dat u de 3R-handklep in onze fabriek koopt en OLK biedt u de beste after-sales service en tijdige levering.

Stuur onderzoek

Productomschrijving

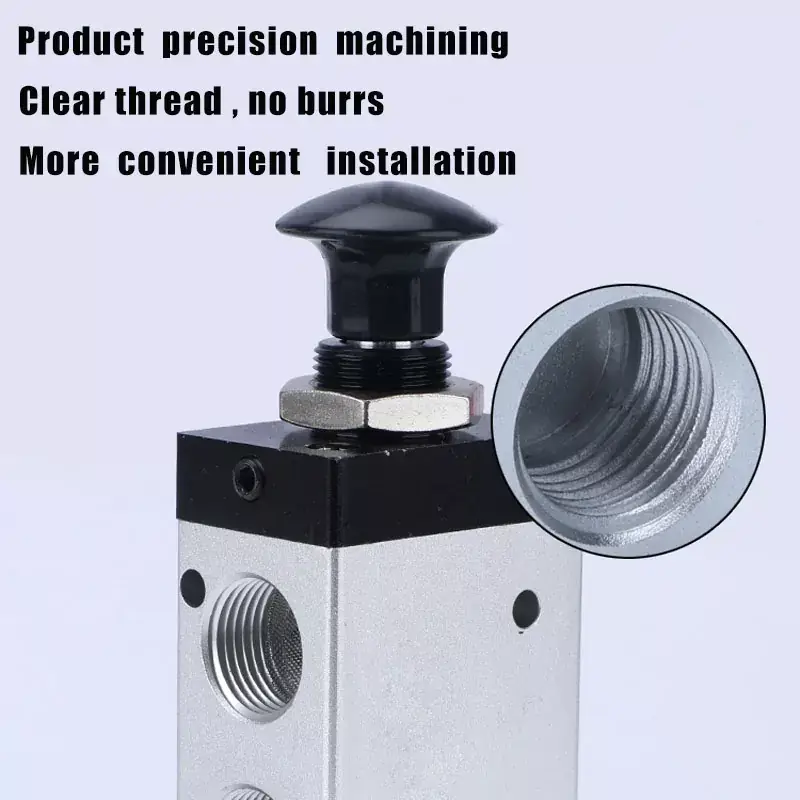

Ouleikai (OLK) produceert sinds 2003 de handbediende klep uit de 3R-serie, die de handklep uit de AIR TAC-type 3L-serie kan vervangen. De 3R handbediende klep regelt de richting door directe handmatige bediening. De tweeweg driewegklep heeft één inlaat-, één uitlaat- en één uitlaatpoort. De inlaat is voorzien van een filterscherm om onzuiverheden uit de lucht te verwijderen, waardoor vervuiling en luchtlekkage van de afdichtring wordt voorkomen. Het aluminium kleplichaamoppervlak is gezandstraald en de interfaces zijn braamvrij, met keuze uit meerdere buisdiameters (M5, G1/8, G1/4, G3/8, G1/2).

handmatige klep 3R-serie SYMBOOL:

Bestelcode:
3R	2	10	08
MODEL:	SERIE:	FUNCTIE:	HAVENGROOTTE:
3R: 3/2-weg handventiel	1:100 serie	10:2 POSITIE	100 serie:06:G1/8
	2:200 serie		200 serie:06:G1/8
	3:300 series		200 serie:08:G1/4
			300-serie:08:G1/8
			300-serie:10:G3/8

OLK 3R-serie handbediende 3-wegklep Producteigenschappen

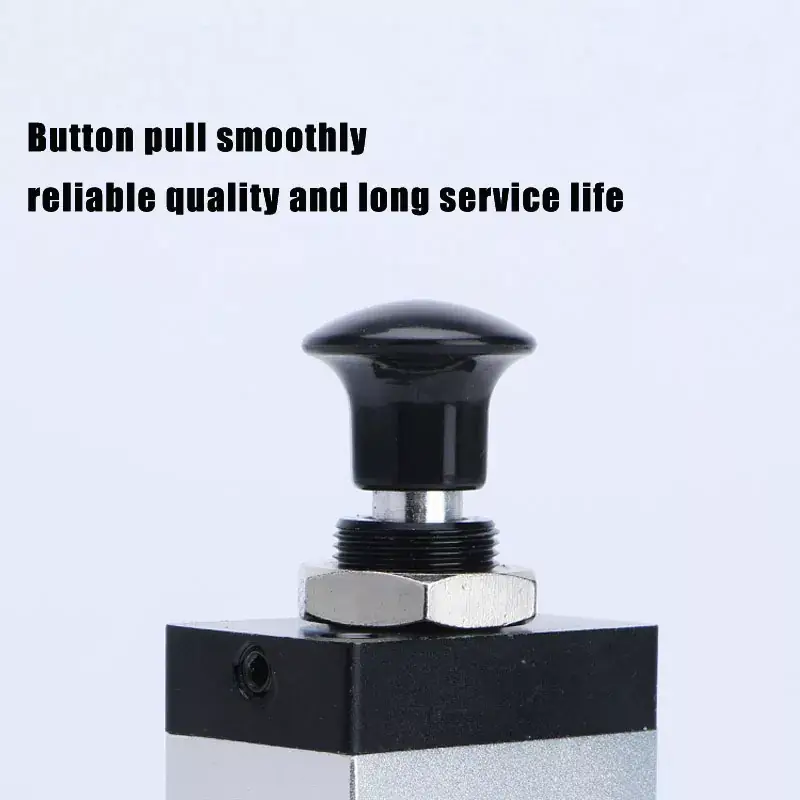

1. Handmatige bediening, coaxiaal met de as voor eenvoudige en nauwkeurige positionering, waardoor betrouwbaarheid wordt gegarandeerd.

2. Zuigerachtige structuur met uitstekende afdichting, compact formaat, lichtgewicht en eenvoudige montage.

3. Interne gaten verwerkt met speciale technieken, resulterend in minimale wrijvingsweerstand en langere levensduur.

4. Vereist geen oliesmering.

5. Eenvoudige installatie met meerdere montageposities, wat handig gebruik vergemakkelijkt.

3R handbediende klep 3-weg Algemene parameters

Standaard spanning	Lucht (gefilterd door een filter van meer dan 40 μm)
Actie	Handmatige directe actie
aantal posities	Twee posities in drie richtingen
smerend	onnodig
Werkdrukbereik MPa(psi)	0∼0,8(0~114)
Gegarandeerde drukweerstand	Blanco: standaard
Werktemperatuur °C	-20∼70

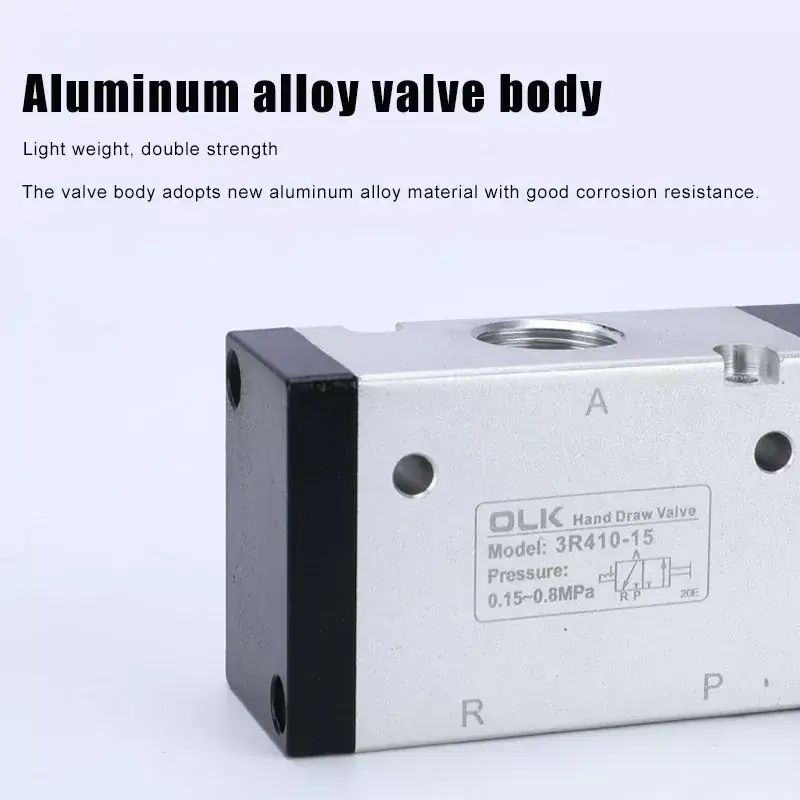

Lichaamsmateriaal	aluminium legering

verschillende parameters

model	Poortdiameter	Doorstroomdoorsnede mm² (CV-waarde)
3R110-M5	M5	5,5(0,3)

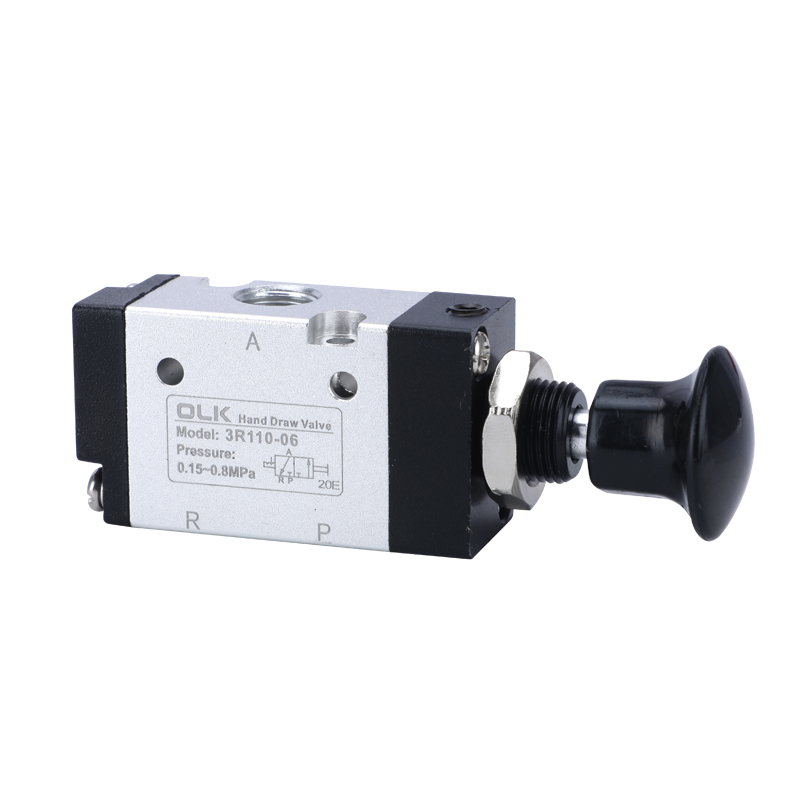

3R110-06	G1/8	12,0(0,67)
3R210-06	G1/8	14,0(0,78)
3R210-08	G1/4	16,0(0,89)
3R310-08	G1/4	25,0(1,39)

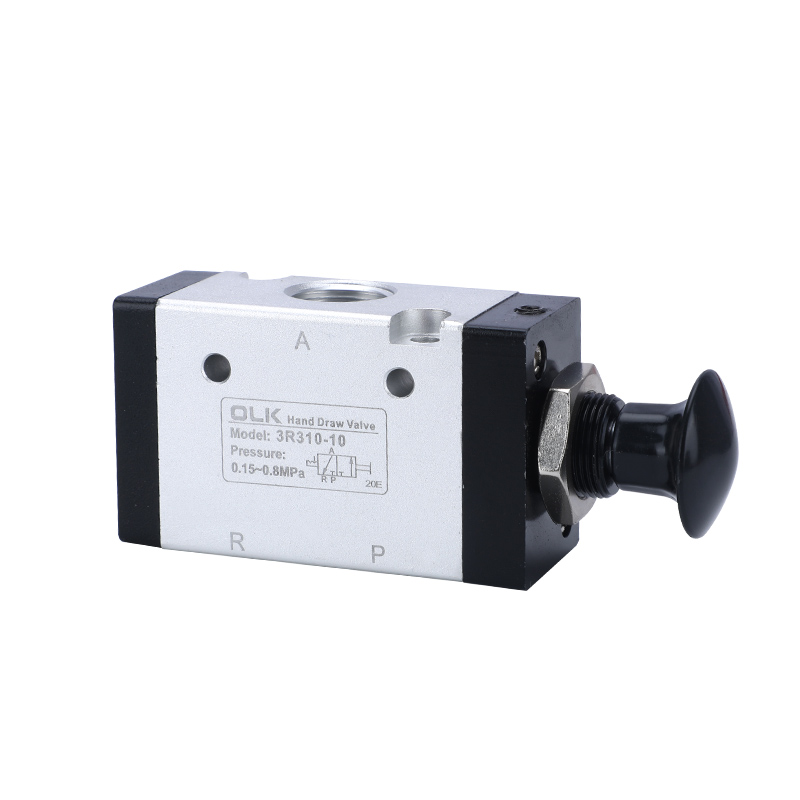

3R310-10	G3/8	30,0(1,67)
