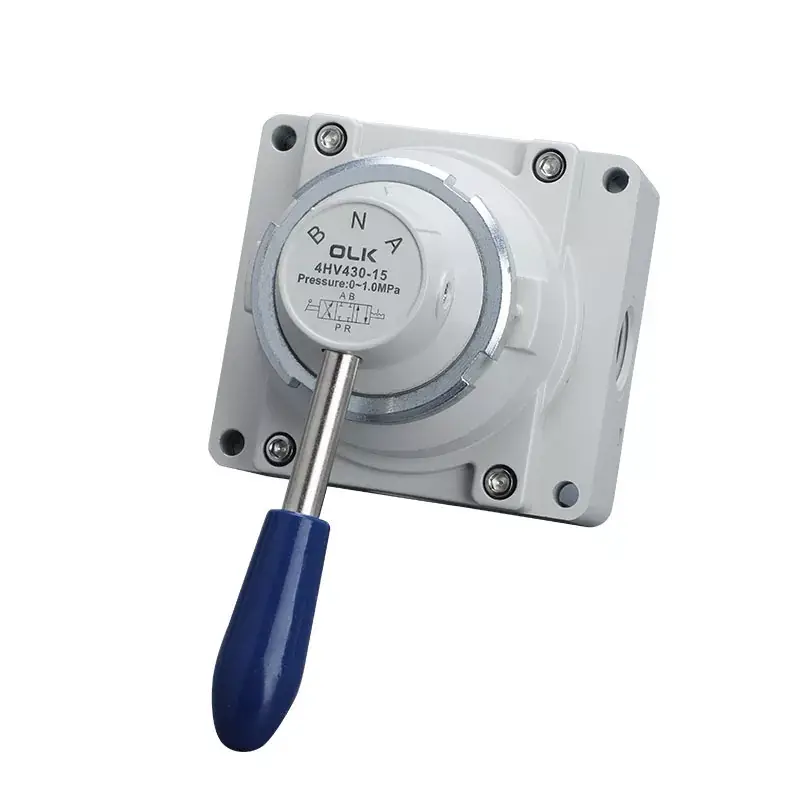

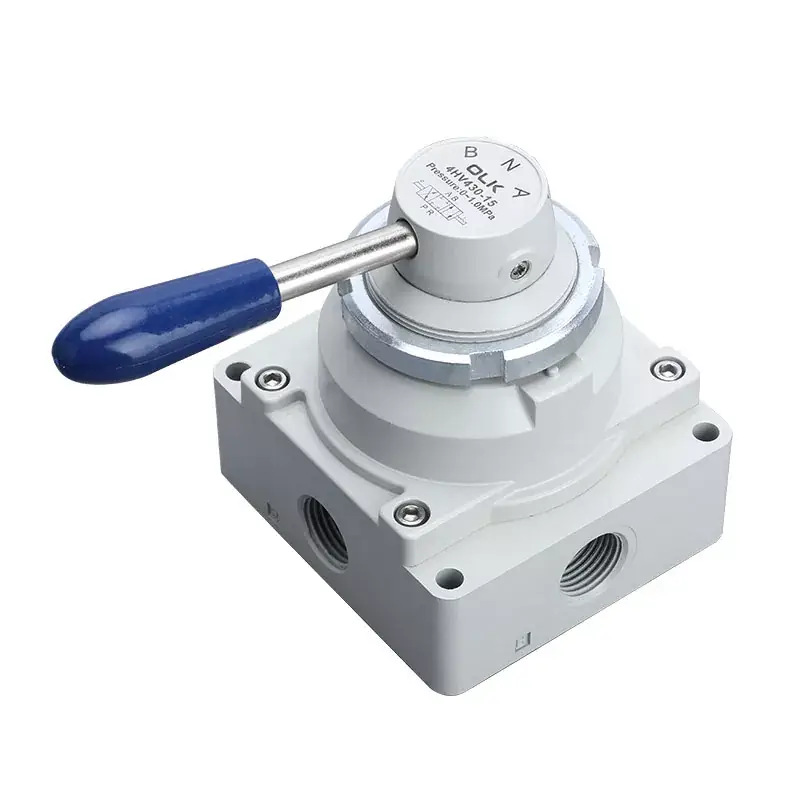

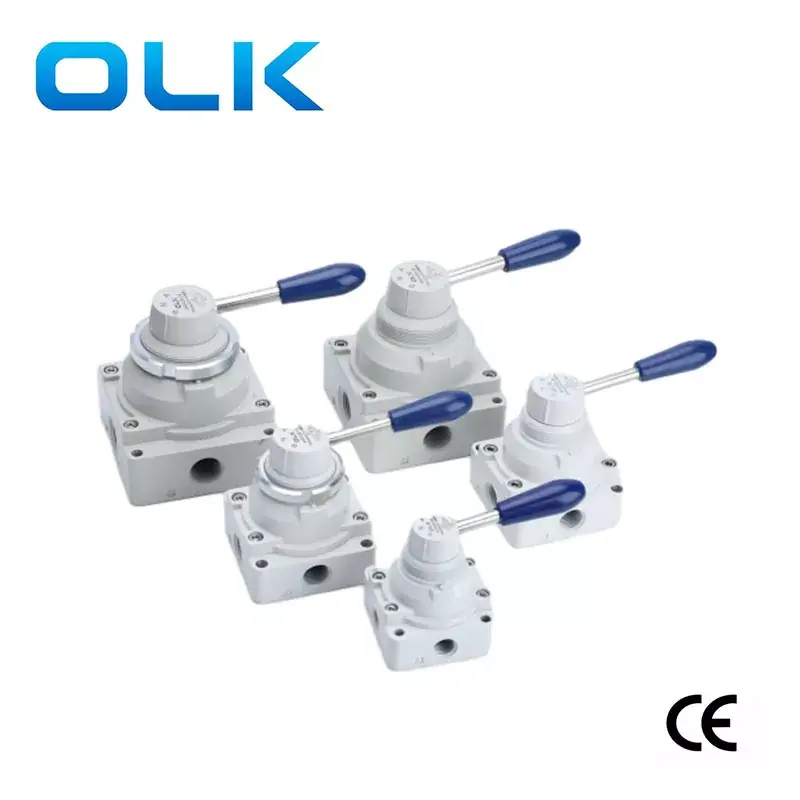

4HV-serie handmatige roterende klep 4-weg

Welkom bij groothandel of op maat gemaakte 4HV-serie handmatige roterende klep 4-weg vanuit onze fabriek op elk moment. Wij bieden u fabriekskortingsprijzen voor onze producten. OLK is een fabrikant en leverancier van handmatige 4HV-kleppen in China.

Stuur onderzoek

Productomschrijving

De Ouleikai (OLK) 4HV-serie tweeweg vierpoorts/drieweg vierpoorts handbediende klep wordt geschakeld door de handmatige hendel te draaien, wat een goed tastgevoel en een soepele werking biedt.

De handbediende 4HV-klep heeft een groot effectief doorstroomoppervlak en een laag drukverlies, waardoor het energieverbruik wordt verlaagd en de efficiëntie tijdens de vloeistofoverdracht wordt verbeterd. Bovendien biedt het twee installatietypes waaruit gebruikers kunnen kiezen: paneelinstallatie en installatie aan de onderkant, inclusief montagemoeren voor paneelinstallatie.

Over het geheel genomen is de Ouleikai (OLK) 4HV handbediende klep een krachtige en gebruiksvriendelijke regelklep die veel wordt gebruikt in verschillende industriële sectoren. Voor meer gedetailleerde informatie over de 4HV-handbediende klep wordt aanbevolen de bijbehorende producthandleiding te raadplegen of met professioneel technisch personeel te spreken.

4HV handmatige klep Productkenmerken

1. Soepel en licht draaien met een goed tastgevoel, nauwkeurige positionering:

2. Groot effectief stroomgebied met laag drukverlies;

3. Groot effectief stroomgebied;

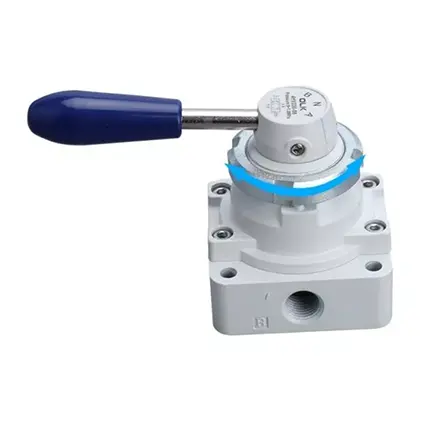

4. Er zijn twee installatiemethoden beschikbaar: paneel- en bodeminstallatie. Paneelinstallatie wordt geleverd met montagemoeren.

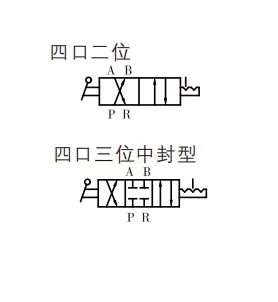

4HV-serie handmatige roterende klep 4-weg symbool:

Bestelcode
4HV	2	30	__	8	S
Model	serie	positie		Poortgrootte	Installatietype:
4HV: 4HV-serie handbediende roterende klep	2:200 serie	24:2/4 haven		06:PT1/8	Leeg
	3:300-serie	34:3/4 poort		08:PT1/4	S: Paneelmontage (met klepmoer)
	4:400-serie			10:PT3/8
				15:PT1/2
				20:PT3/4

4HV-serie handmatige roterende klep 4-weg Algemene parameters

werkend medium	Lucht (gefilterd door een filter van meer dan 40 μm)
Actie	handbediening
smerend	onnodig
Werkdrukbereik MPa(psi)	0∼1,0(~145)
Gegarandeerde drukweerstand	1,5 MPa (215 psi)
Werktemperatuur °C	-20∼70

4HV-serie handmatige roterende klep 4-weg verschillende parameters

model	Poortdiameter	aantal posities	Effectief dwarsdoorsnedeoppervlak mm² (CV-waarde)
4HV210-06	PT1/8	2 positie 4 manier	14,0(0,78)
4HV230-06	PT1/8	drie vierweg	14,0(0,78)
4HV210-08	PT1/4	2 positie 4 manier	14,0(0,78)
4HV230-08	PT1/4	drie vierweg	14,0(0,78)
4HV310-08	PT1/4	2 positie 4 manier	30,0(1,67)
4HV330-08	PT1/4	drie vierweg	30,0(1,67)
4HV310-10	PT3/8	2 positie 4 manier	33,0 (1,83)
4HV330-10	PT3/8	drie vierweg	33,0 (1,83)
4hv410-15	PT1/2	2 positie 4 manier	88,0(4,89)
4HV430-15	PT1/2	drie vierweg	88,0(4,89)
4hv410-20	PT3/4	2 positie 4 manier	95,0(5,27)
4HV430-20	PT3/4	drie vierweg	95,0(5,27)

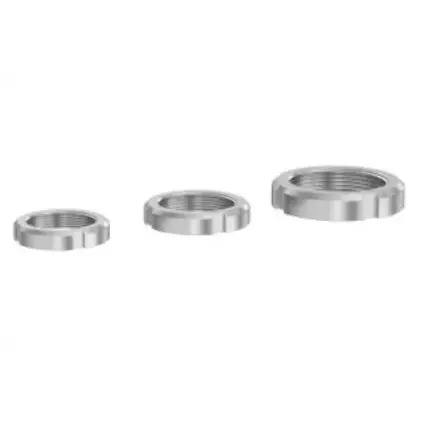

4-weg 4HV handventielbediende klepmoer:

Model:	Draad:
4HV200	M35X1,5
4HV300	M40X1,5
4HV400	M52X1,5

OLK pneumatische handdraaikleppen – vergelijking van 5 modellen
Foto
Olk-model	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Positie	2 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg
	3 Positie 4-weg
Poortgrootte	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Producteigenschappen	Paneelmontage	A: Vierzijdige interface B: tweezijdige interface, met geluidsdemping aan de onderkant			Blanco: één gat aan één kant L: twee gaten aan weerszijden; D: vier gaten aan de onderkant;

Hendel	Afneembare handgreep	Afneembare handgreep	Afneembare handgreep	Niet-verwijderbare/kunststof handgrepen	Afneembaar handvat, anti-verbrandingshandvat

Afmetingen basis	200-serie: 62 mm 300-serie: 74 mm 400-serie: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		Hv200b			K34R6-8L

					K34R6-8D
