K23 K34-serie handmatige roterende klep 4-weg

Model:K34R8

Welkom bij groothandel of op maat gemaakte K23 K34-serie handmatige roterende klep 4-weg vanuit onze fabriek op elk moment. Wij bieden u fabriekskortingsprijzen voor onze producten. OLK is K23 K34 handmatige roterende klep 4-wegfabrikanten en leveranciers in China.

Stuur onderzoek

Productomschrijving

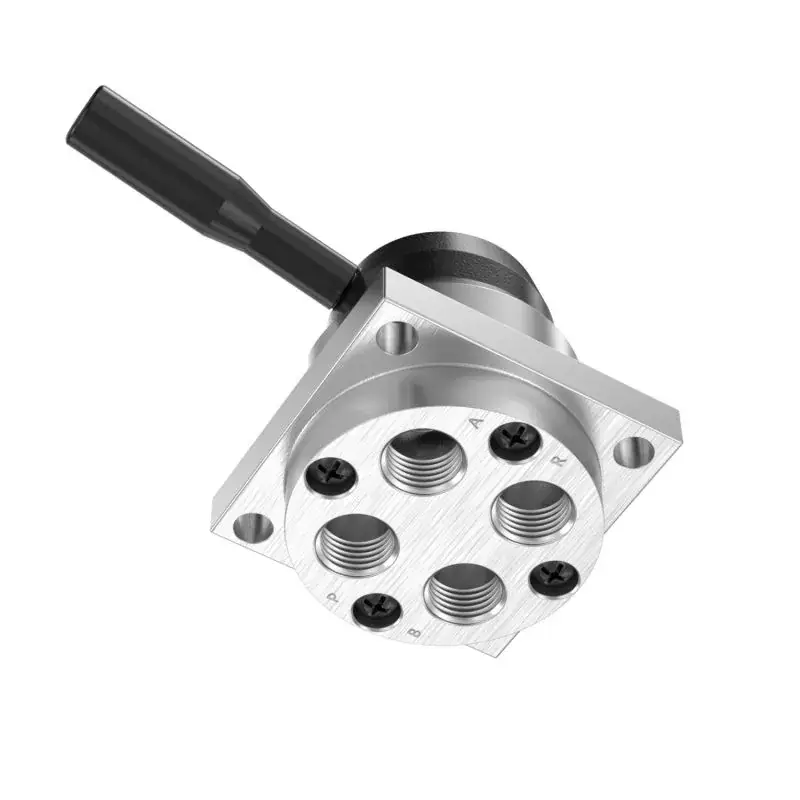

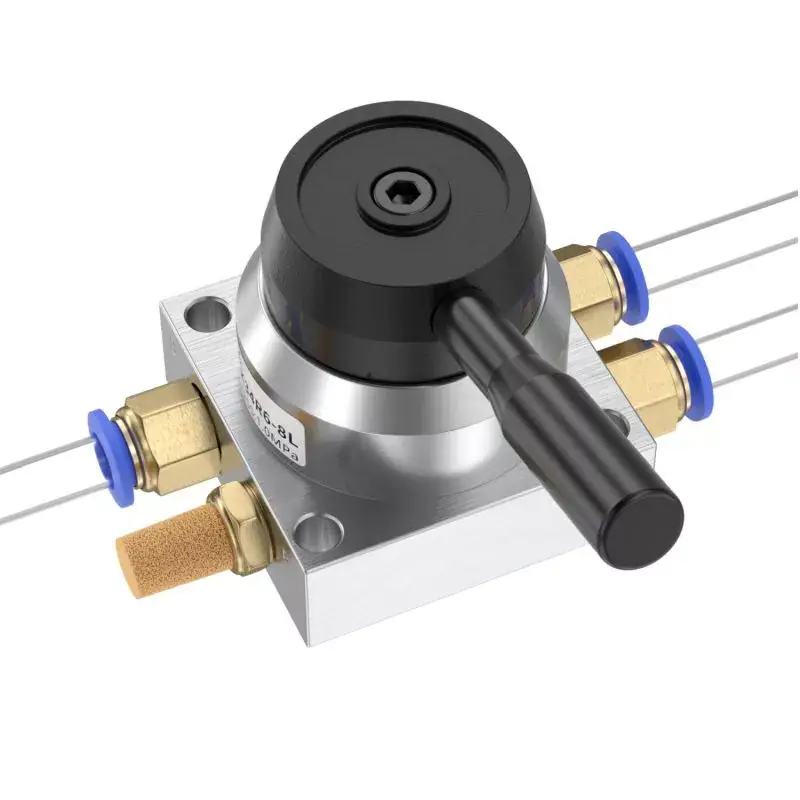

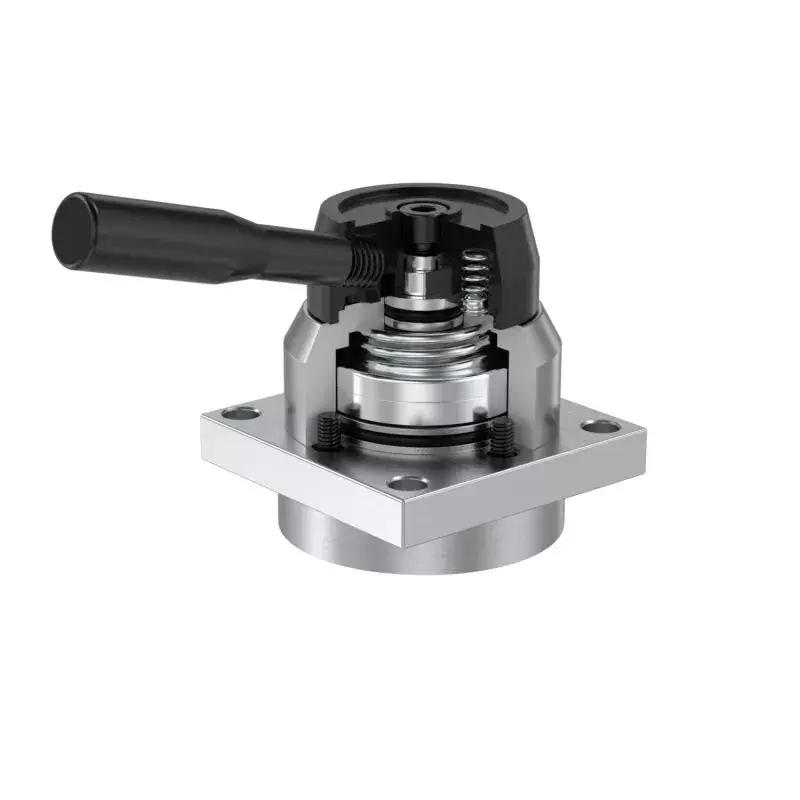

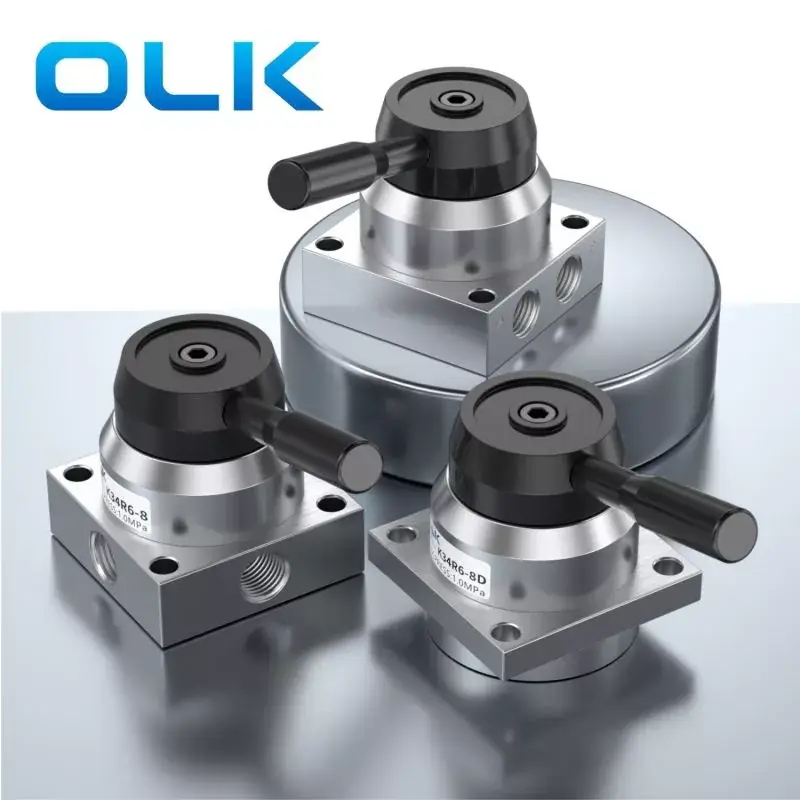

Ouleikai (OLK) produceert 2-standen 4-weg en 3-standen 4-weg K34 handmatige roterende sluizen/direct werkende cilinderbesturing richtingskleppen. Ze zijn voorzien van kleplichamen van aluminiumlegering die corrosiebestendig en roestvrij zijn. Deze zeer sterke kleplichamen kunnen 48 uur lang continu werken. K34-klepprecisie-schroefdraadpoorten worden geleverd met een afneembare handgreep en de onderkant is voorzien van montagegaten voor eenvoudiger installatie.

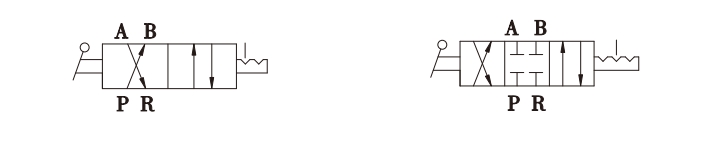

SYMBOOL:

Bestelcode:
K	34	R6	-	8	L
Model:	Code	Functie:		Poortgrootte:	Installatie:
K: K-serie handbediende roterende klep	24:2 positie 4-weg	R6: Handbediening		8:G1/4	Blanco: één gat aan één kant
	34:3 positie 4-weg				L: Dubbel gat aan weerszijden
					A: Drie gaten aan de onderkant
					D: Vier gaten aan de onderkant

K23 K34 Handmatige roterende klep 4-weg Algemene parameters

Model	K34R8-L8	K34R8-L8	K24R8-L8D	K34R8-L8D	K24R8-L8S	Lastdragend
Werkend medium	Lucht (filter door een filterscherm van meer dan 40 μm)
Actiemodus	HANDbediening
Poortgrootte	Inlaat=Uitlaat=PT1/4
Drukbereik	0,15-0,8 MPa (21-114 psi)
Positie	2/4 poort	3/4 poort	2/4 poort	3/4 poort	2/4 poort	3/4 poort
Woking druk	‘-10-60℃
Bewijsdruk	1,5 MPa (215 psi)

OLK pneumatische handdraaikleppen – vergelijking van 5 modellen
Foto
ALLE modellen	পোর্ট সাইজ	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Positie	2 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg
	3 Positie 4-weg
รุ่นสำรอง	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Producteigenschappen	Paneelmontage	Blanco: één gat aan één kant L: twee gaten aan weerszijden; D: vier gaten aan de onderkant;			Blanco: één gat aan één kant L: twee gaten aan weerszijden; D: vier gaten aan de onderkant;

Hendel	Afneembare handgreep	Afneembare handgreep	Afneembare handgreep	65cm-85cm (kan worden uitgerust met een tweede lift)	Afneembaar handvat, anti-verbrandingshandvat

Afmetingen basis	200-serie: 62 mm 300-serie: 74 mm 400-serie: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			61,3 mm

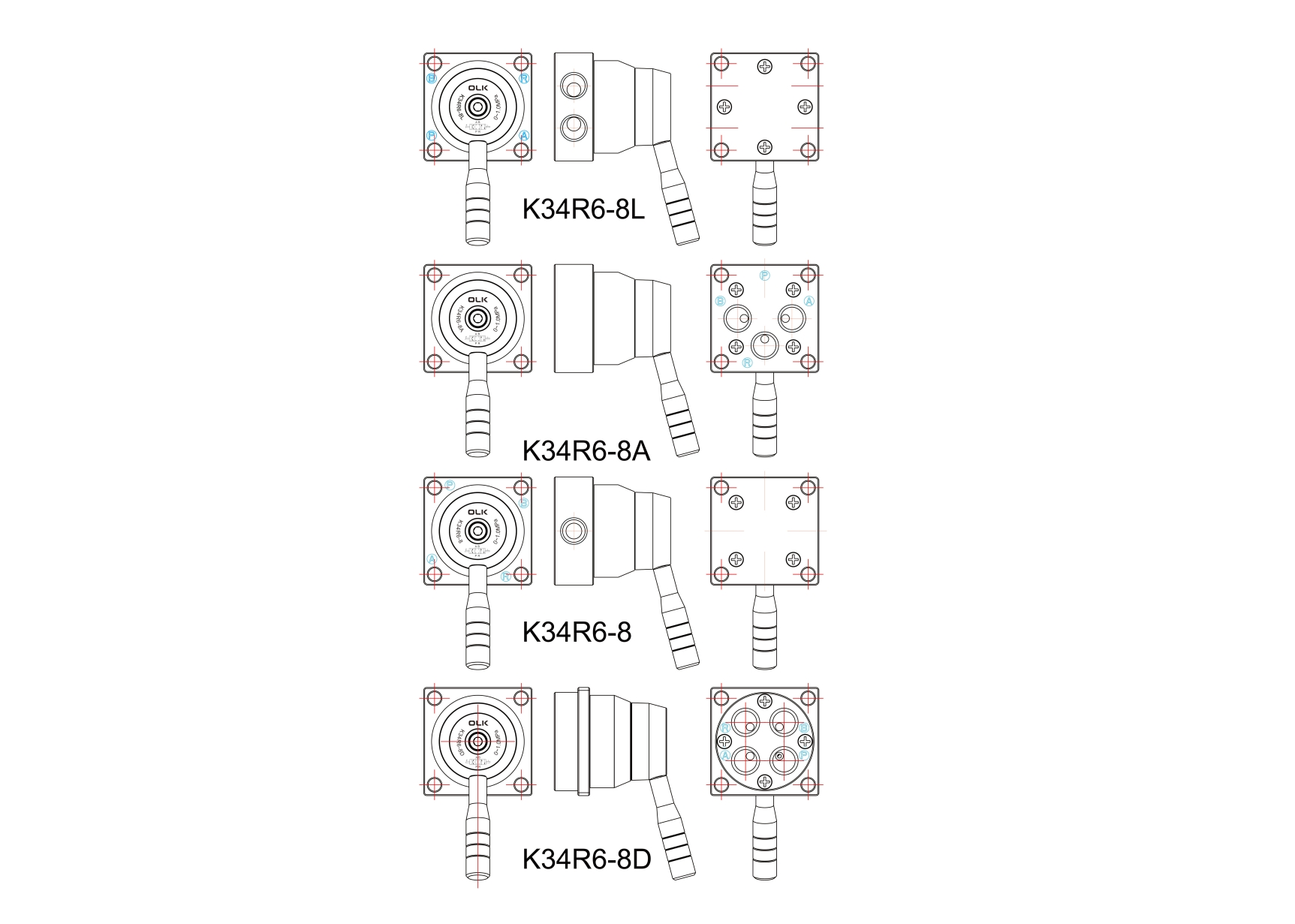

		HV200B			K34R6-8L

					K34R6-8D

K23 K34-serie handmatige roterende klep 4-weg bestelcode

Hoek omdraaien	105°
Stroomverbruik	≤80W (stand-by≤0,5W)
Lastdragend	45KG-65KG
Kleur	Hoogglans Wit
Hefhoogte	65cm-85cm (kan worden uitgerust met een tweede lift)
Afstandsbediening afstand	50 meter (open ruimte)

K23 K34-serie Handmatige roterende klep 4-weg Algemene parameters

Model	K34R6-8
Werkend medium	Lucht (filter door een filterscherm van meer dan 40 μm)
Actiemodus	HANDbediening
Poortgrootte	Inlaat=Uitlaat=PT1/4
Drukbereik	0,15-0,8 MPa (21-114 psi)
Positie	3 standen 4 weg
Woking druk	‘-10-60℃
Bewijsdruk	1,5 MPa (215 psi)
