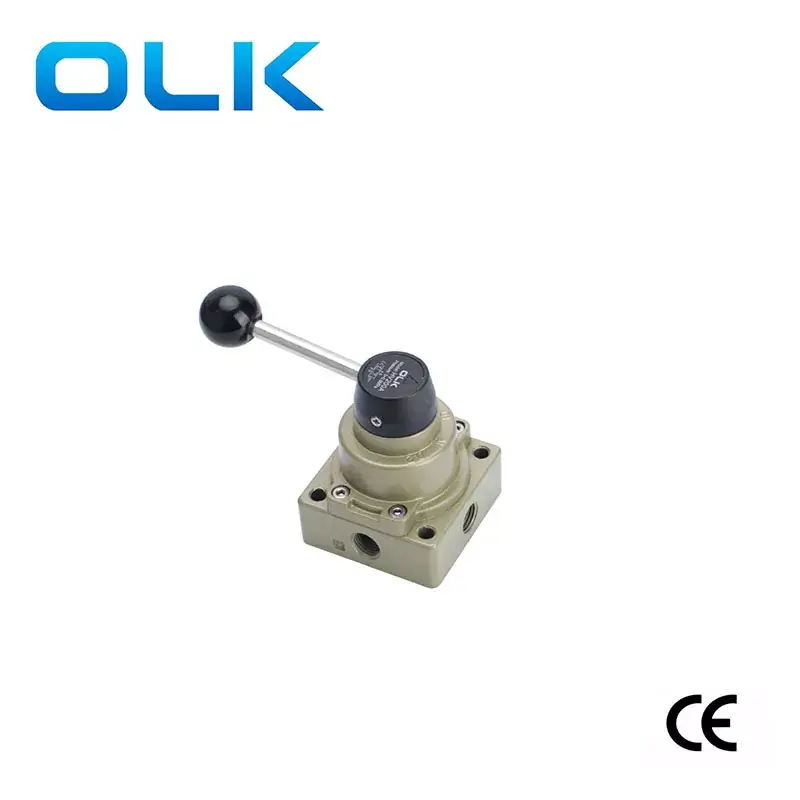

HV200-serie handmatige roterende klep 4-weg

OLK is een van de professionele fabrikanten en leveranciers van handmatige roterende klep 4-weg HHV200-serie in China. Onze producten zijn CE-gecertificeerd en op voorraad in de fabriek, welkom bij groothandel HV200B 2/4-poorts klep van ons.

Stuur onderzoek

Productomschrijving

Ouleikai (OLK) HV200A/B tweeweg handbediende kleppen met vier poorten worden handmatig bediend, waarbij het luchtpad wordt omgeschakeld door de klephendel te draaien. Ze zijn eenvoudig te bedienen en intuïtief en vereisen geen extra energietoevoer. De HV200B 2/4-poortsklep is voorzien van een ingebouwde geluiddemper aan de onderste uitlaatpoort.

De OLK HV200-serie handmatige roterende klep 4-weg is veelzijdig en geschikt voor verschillende pneumatische systemen. Met stabiele prestaties, betrouwbaarheid en kosteneffectiviteit zijn ze een ideale keuze voor pneumatische systeembesturing.

HV200 serie handmatig roterende kleppen 4 weg Verschillende versnellingen resulteren in verschillende cilinderacties.

Bij het overschakelen naar de 02-versnelling laat uitlaatpoort B lucht ontsnappen, gaat de uitlaatpoort A open en schuift de cilinder uit.

Bij het overschakelen naar de N-versnelling zijn zowel de uitlaatpoorten A als B gesloten en stopt de cilinder halverwege.

Bij het overschakelen naar de 01-versnelling laat uitlaatpoort A lucht ontsnappen, gaat de uitlaatpoort B open en trekt de cilinder zich terug.

HV-02 handmatig ventielsymbool:

Bestelcode
HV	2	00	__	A	08
Model	serie			Functie	Poortgrootte
HV: HV-serie handbediende roterende klep	2:200 serie			A: Vierzijdige interface	08:RC1/4
				B:B: tweezijdige interface, met geluidsdemping aan de onderkant

HV200-serie handmatige roterende kleppen 4-weg standaardspecificatie

Model	HV200A-02	HV230A-02	HV200B-02	HV230B-02
Werkend medium	Lucht (filter door een filterscherm van meer dan 40 μm)
Actiemodus	HANDbediening
Poortgrootte	Inlaat=Uitlaat=PT1/4
Drukbereik	0,15-0,8 MPa (21-114PSI)
Positie	2/4 poort	3/4 poort	2/4 poort	3/4 poort
Woking druk	‘-10-60℃
Bewijsdruk	1,5 MPa (215 psi)

OLK pneumatische handdraaikleppen – vergelijking van 5 modellen
Foto
Olk-model	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Positie	2 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg	3 Positie 4-weg
	3 Positie 4-weg
Poortgrootte	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Producteigenschappen	Paneelmontage	A: Vierzijdige interface B: tweezijdige interface, met geluidsdemping aan de onderkant			Blanco: één gat aan één kant L: twee gaten aan weerszijden; D: vier gaten aan de onderkant;

Hendel	Afneembare handgreep	Afneembare handgreep	Afneembare handgreep	Niet-verwijderbare/kunststof handgrepen	Afneembaar handvat, anti-verbrandingshandvat

Afmetingen basis	200-serie: 62 mm 300-serie: 74 mm 400-serie: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		Hv200b			K34R6-8L

					K34R6-8D

Model	HV300-02	HV330-02	HV300-03	HV330-03	HV300-04	HV330-04
Werkend medium	Lucht (filter door een filterscherm van meer dan 40 μm)
Actiemodus	HANDbediening
Poortgrootte	PT1/4	PT1/4	PT3/8	PT3/8	PT1/2	PT1/2
Drukbereik	0,15-0,8 MPa (21-114PSI)
Positie	2/4 poort	3/4 poort	2/4 poort	3/4 poort	2/4 poort	3/4 poort
Woking druk	‘-10-60℃
Bewijsdruk	1,5 MPa (215 psi)
