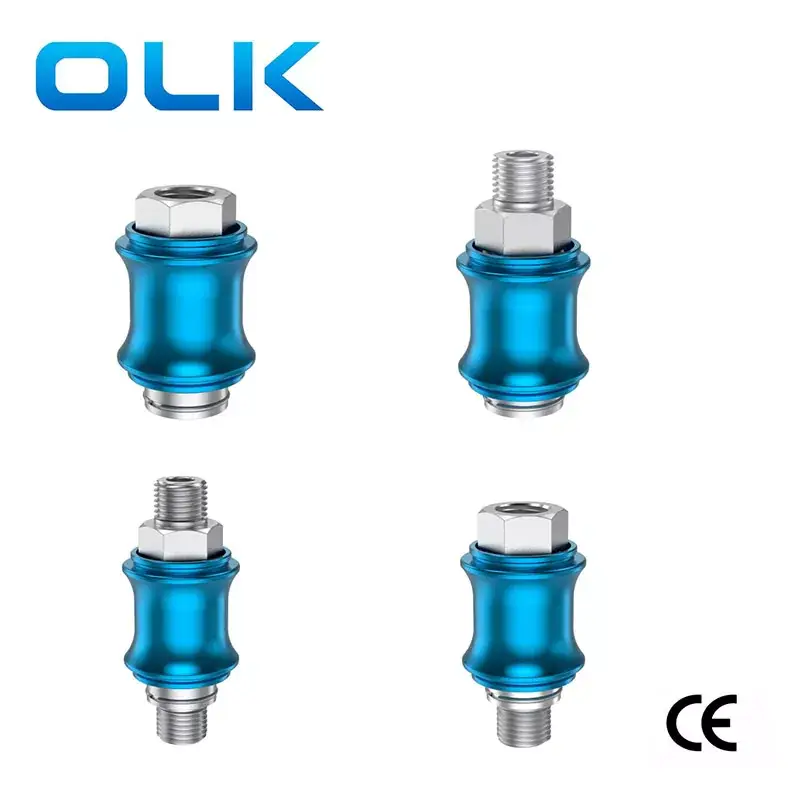

OLK als de professionele fabrikant, willen we u van hoge kwaliteit HSV -serie handschuif Valve 3 -weg bieden. De OULEIKAI (OLK) HSV -serie 2/3 handschuifkleppen werken handmatig voor het schakelen. Ze hebben een eenvoudige structuur zonder complexe elektrische besturingscomponenten, die flexibele handmatige werking en goede afdichting bieden. Met verschillende interne en externe draadverbindingen beschikbaar, zijn ze geschikt voor gebruik in verschillende leidingsystemen. De compacte grootte van de HSV -handschuifklep zorgt voor eenvoudige installatie, waardoor deze geschikt is voor scenario's met beperkte ruimte.
HSV -serie 2/3 handschuifventielen hebben een breed scala aan toepassingen, die verschillende industriële en civiele velden dekken, zoals watervoorziening, chemische industrie, petrochemicaliën, stroomopwekking, luchtvaart, enz. Ze worden vaak gebruikt in de industriële productie voor het regelen van vloeistof- of gaspijpleidingen, zoals regulerende stroming, afsnijden van vloeistof of veranderende stroomrichting.
OLK HSV -serie Handschuifventielsymbool:
| Bestelcode |
||||
|
HSV |
- | 08 | Ss |
|
| Model: |
|
Poortgrootte: | Montagentype: |
Type draad: |
| HSV: Handschuifventiel |
|
06: 1/8 |
Blanco: standaard |
Blanco: PT |
|
|
|
08: 1/4 |

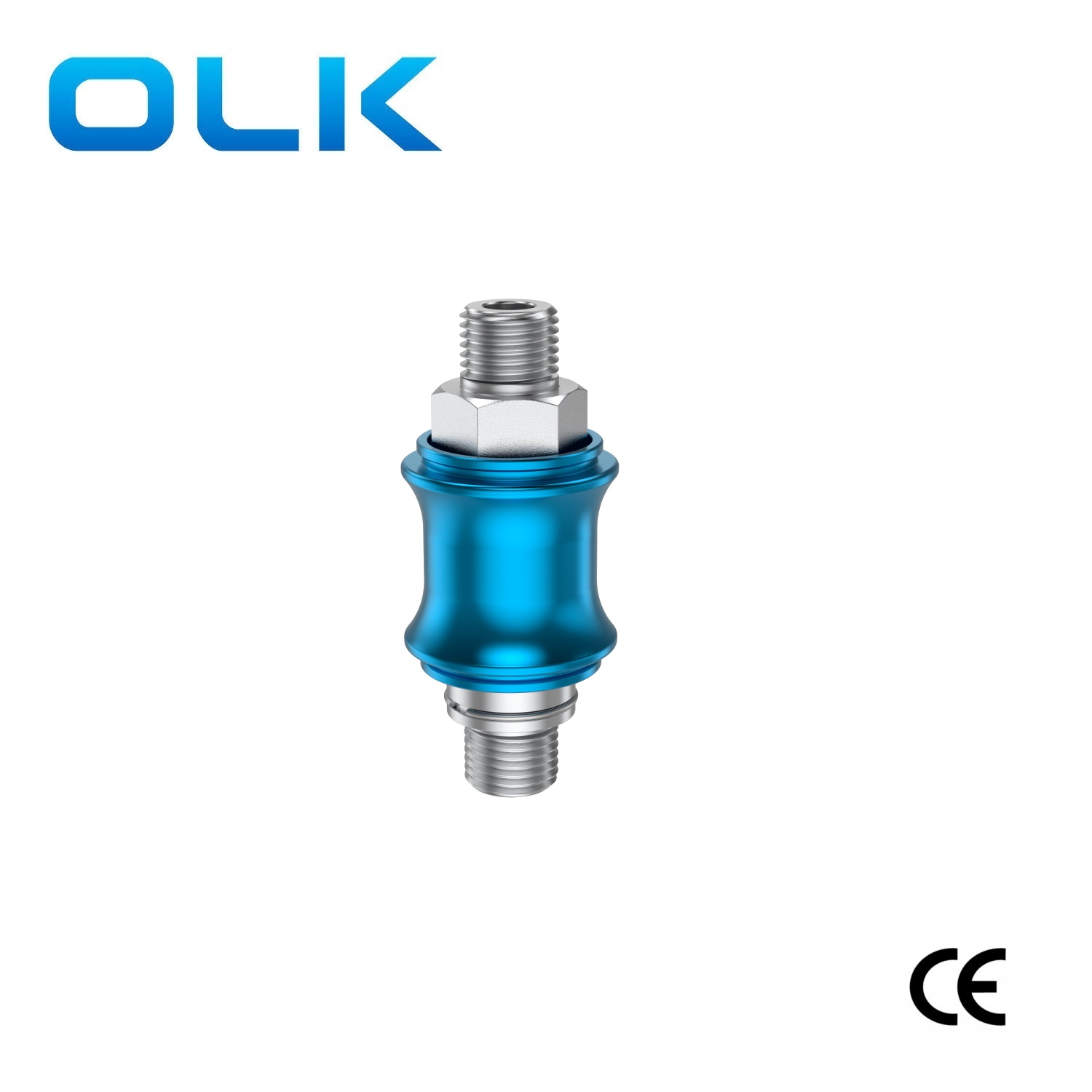

SS: Dubbele mannelijke draad |
G: G |
|
|
|
10: 3/8 |

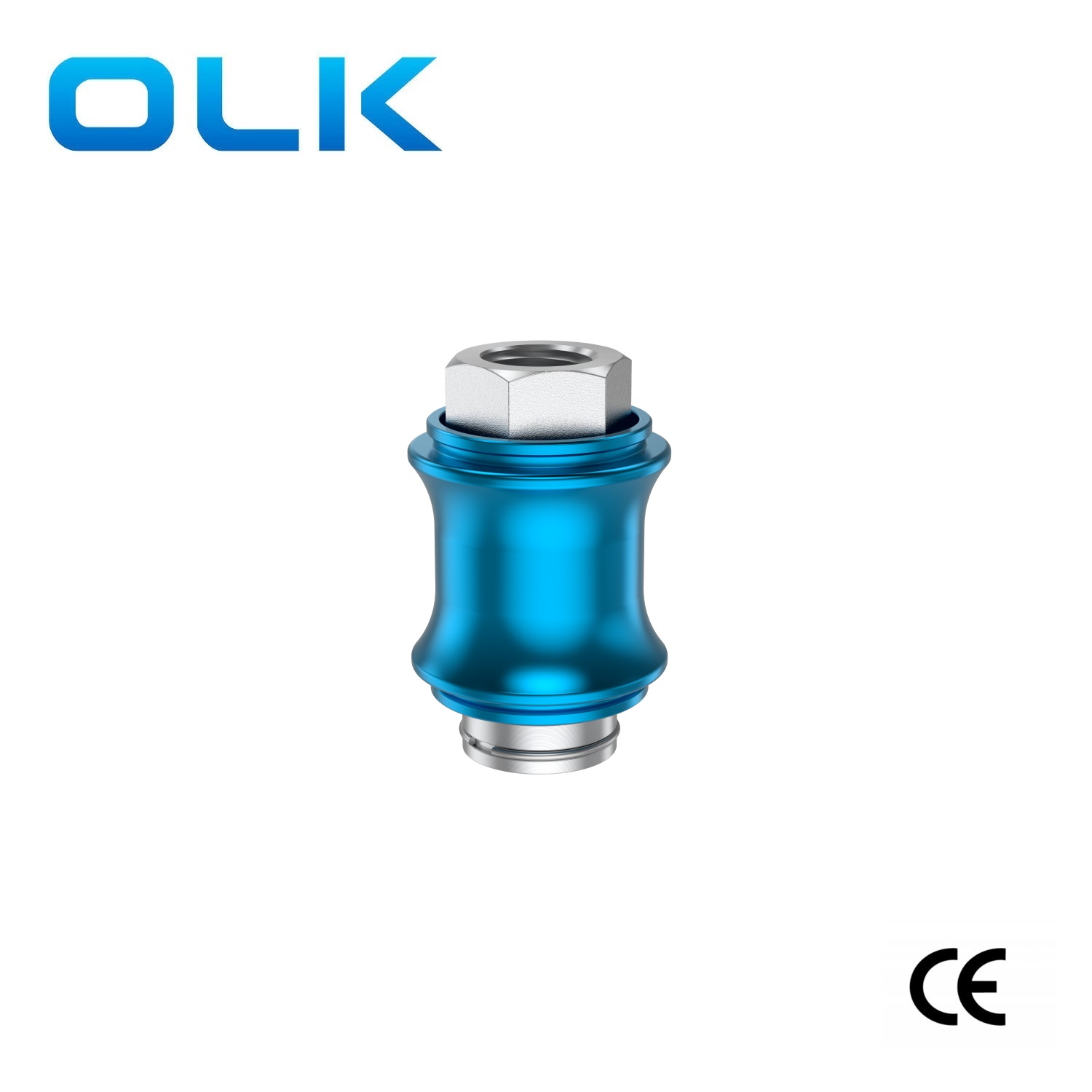

FF: Dubbele vrouwelijke draad |
T: NPT |
|
|
|
15: 1/2 |

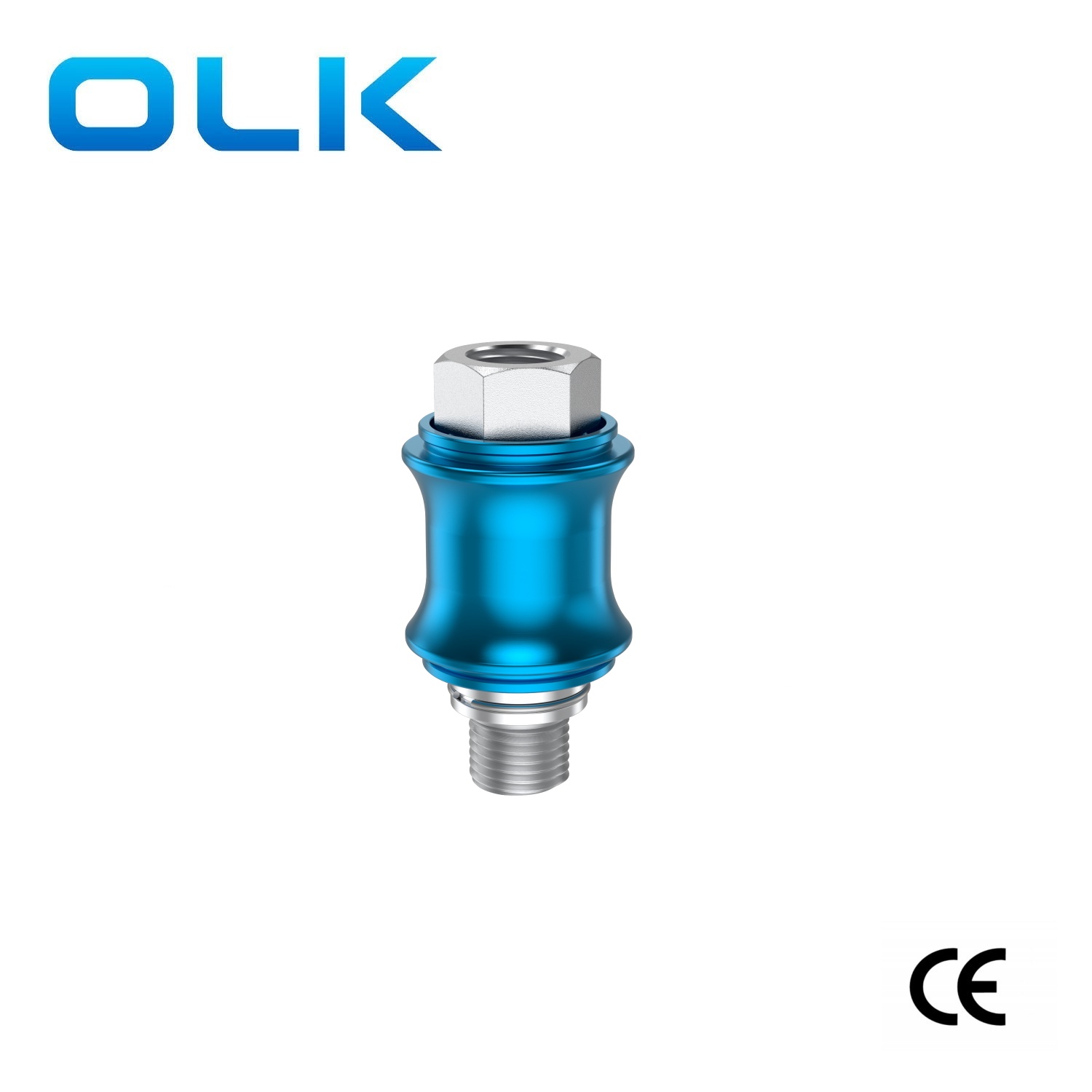

SF: mannelijke en vrouwelijke draad |
|
|
|
|
20: 3/4 |
|
|
|
|
|
25: 1 |
|
|
Productkenmerken:
1. Gebruikt voor het schakelen van de luchtdruk aan en uit voor pneumatische apparaten.
2. Wanneer de lucht wordt gestopt, loost u de restdruk naar de uitlaat, wat de veiligheid verzekert bij het repareren of aanpassen van aangesloten apparatencode.
3. Meerdere interne en externe threadverbindingsopties, geschikt voor verschillende leidingsystemen:
4. Soepel verschuivend met uitstekende tactiele feedback.
5. Groot effectief stroomgebied.
6. Hard geanodiseerd oppervlak op de spoel en geanodiseerde behandeling op het kleplichaamoppervlak, waarbij de kleur levendigheid gedurende een langere periode wordt gehandhaafd.
|
werkmedium |
Lucht (gefilterd door een filter over 40 μm) |
|
Actie |
Handmatige directe actie |
|
Aantal posities |
Twee positie drieweg |
|
het smeren |
onnodig |
|
Werkdrukbereik MPA (PSI) |
0∼1.0 (~ 145) |
|
Gegarandeerde drukweerstand |
1,5 mpa (215psi) |
|
Werktemperatuur ° C |
-20∼70 |
|
Lichaamsmateriaal |
aluminiumlegering |
|
model |
Poortdiameter |
Cross-sectioneel gebied mm² (CV-waarde) |
|
HSV06 |
G1/8 |
12.0 (0,67) |
|
HSV08 |
G1/4 |
40.0 (2.20) |
|
HSV10 |
G3/8 |
60.0 (3.50) |
|
HSV15 |
G1/2 |
140.0 (7.80) |
|
HSV20 |
G3/4 |
250.0 (13.80) |
|
HSV25 |
G1 |
392.0 (21.78) |

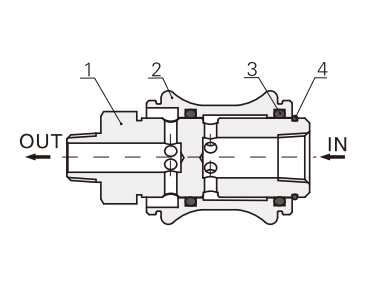

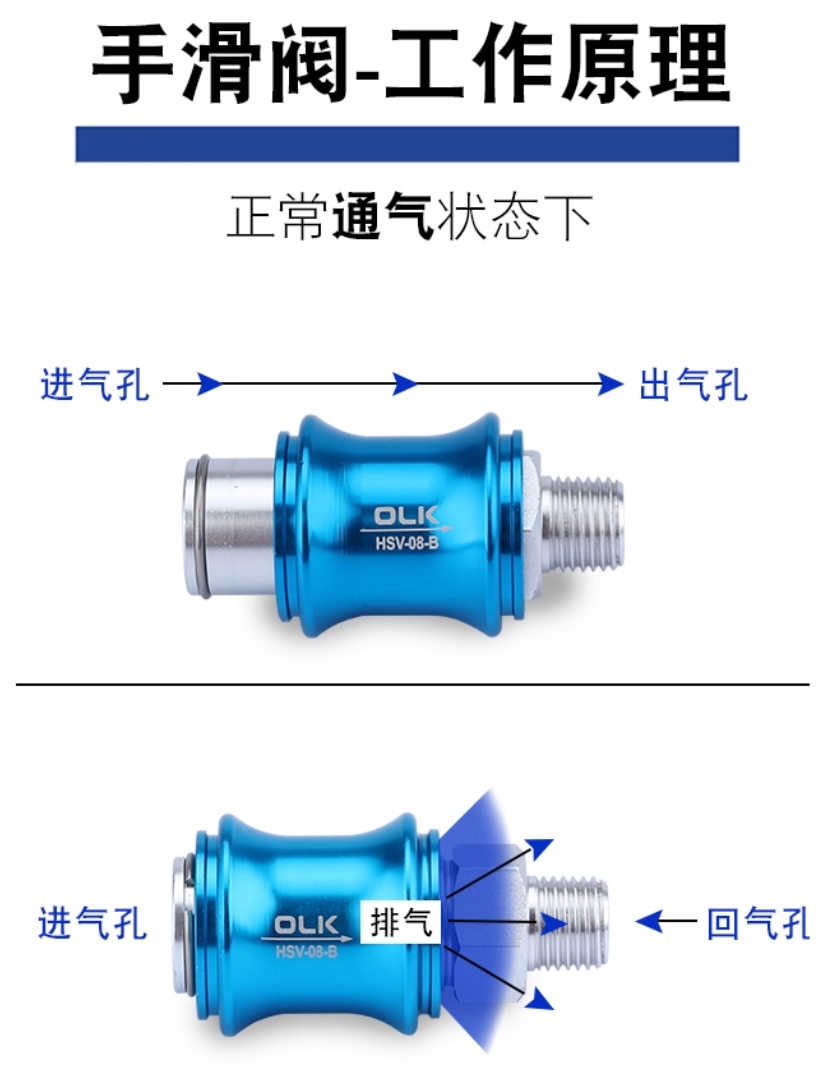

Bedieningsprincipe van handmatige dia -klep:
FAQ's:
1.Wat zijn de specificaties van de HSV -serie handmatige dia -klep?
Vier specificaties, respectievelijk B -standaard, SF -externe en interne tandtype, FFDouble interne tandtype, SS dubbele extern tandtype en een unieke vergrendelingsstijl van OLK Pneumatisch bedrijf.
2. Kan de handschuifventiel in vacuüm worden gebruikt?
De handschuifventiel zelf heeft de drukverhaalfunctie en de afdichtring is een O-ringafdichting. De actiemodus is handmatig, die niet wordt beïnvloed door de druk. Soms kan het worden gebruikt op de vacuüm sukkel, maar de afdichtingsprestaties zijn ontworpen volgens de positieve druk. De gegenereerde lekkage is aanvaardbaar voor de gebruiksdruk. In de vacuümtoepassing, in de situatie van grote zuigkracht of grote stroom, en de gasvoorziening is continu, omdat het goedkoop en gemakkelijk te bedienen is, kan het inderdaad worden gebruikt, maar voor sommige kleine stroomvacuümgeneratoren, of vacuümdetectie en andere gelegenheden met hoge vereisten bij afdichting, kan het niet worden gebruikt.
