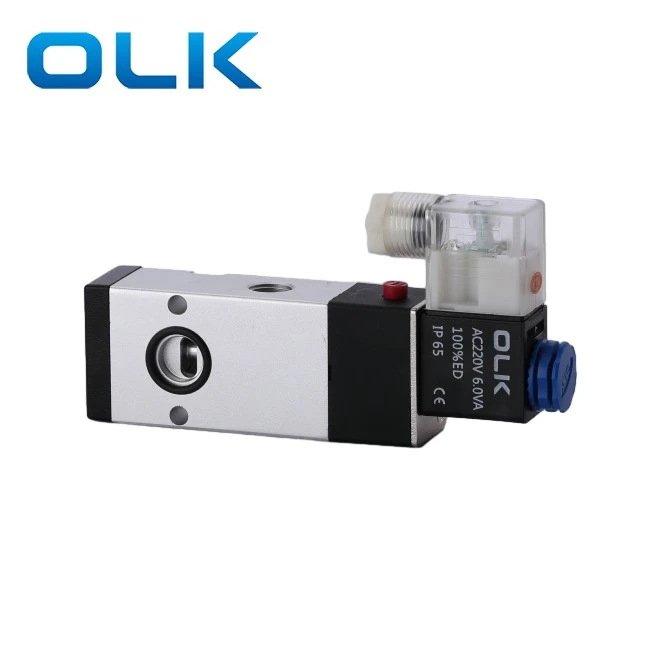

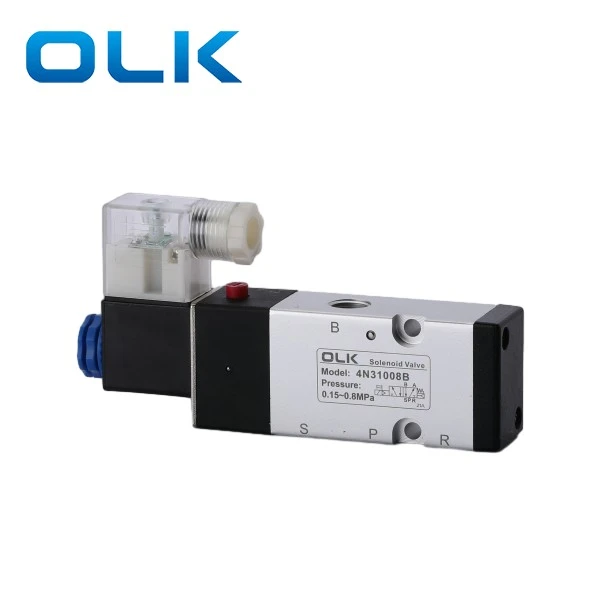

OLK 2Positie 5 Way 4N310-08 Plaat Solenoïde klepdraad is G1/4-poortgrootte. 4N310-08 Klep heeft één achterste luchtuitvoerontwerp, waardoor flexibele installatie en ruimtebesparende, effectief verbetering van de responssnelheid en systeemstabiliteit mogelijk is.
5 Way 4N310-08 is specifiek voor het cilindersysteem van het gereedschapskramping, geschikt voor hoogfrequente schakelscenario's. En is gewijd aan automatiseringsapparatuur zoals CNC-machine-tools en bewerkingscentra.
Dedicated Design voor mescilinder/klemcilinder
Luchtopening op de achterkant, compacte structuur
Optionele spanning: AC220V / DC24V

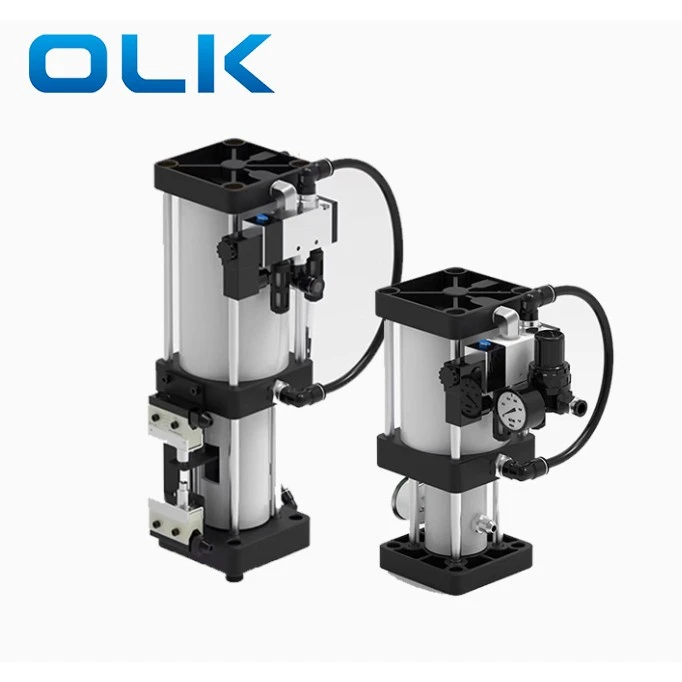

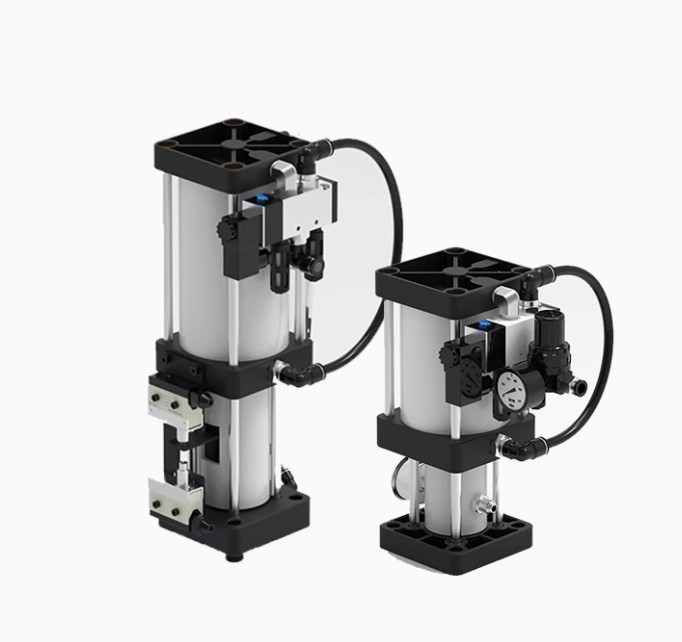

De gereedschapsafgiftecilinder wordt speciaal gebruikt voor CNC -machinespillen om gereedschap vrij te geven. Deze cilinder gebruikt het principe van "gelijke drukoverdracht in vloeistoffen", waardoor een kleine luchtdruk de grote kracht kan genereren die nodig is om het gereedschap in de CNC-spindel af te geven. De cilinder bestaat uit: luchtcilinder, 5-wegen 2-positie 4N310 Solenoïde klep, oliereservoir en micro-schakelaars.
Voor verticale spillen, repareer de cilinder met een beugel en installeer deze verticaal boven de spilkast.
Houd voor horizontale spillen de oliebeker verticaal en hoger dan het cilinderlichaam.
De oliekop moet naar boven staan om lucht uit de cilinder te laten ontsnappen.
Schakel de machinevoeding (paneel en kast) en luchttoevoer uit.
Verwijder de deksel van de spilbox. Koppel luchtbuizen los van de magneetklep.
Schroef de plastic moer los op de solenoïde spoel (verwijder geen draden tenzij correct gemarkeerd).
Koppel de draden los van de bovenste en onderste limietschakelaars (markeer zorgvuldig).
Verwijder de oude cilinder.
Installeer de nieuwe cilinder en repareer deze met schroeven.
De bovenste limietschakelaar wordt ingedrukt.
De onderste limietschakelaar wordt correct aangepast (voor machines met gereedschapsmagazine is dit van cruciaal belang voor de veiligheid).
Test na installatie met een gereedschap. Controleer het gereedschapsgebied en klem. Voor machines met een gereedschapsmagazine wijzigen testtoolverandering.
· Cilinder kan verticaal of horizontaal worden geïnstalleerd. Voor horizontaal moet de oliebeker naar boven staan.
· Luchttoevoer moet schoon en droog zijn, druk ten minste 6 kgf/cm².
· Oliveau in de beker: minimaal 1/5, maximaal 4/5.
· Controleer 4N310 Solenoïde spanning en luchtdruk tijdens de installatie.
Waar wordt 4N310 voor gebruikt?
4N310 wordt gebruikt voor gereedschapscilinder.
AC VS DC -spoel?
AC is voor huishoudelijke macht; DC is direct stroom.
Wat is de knop onder het verbindingsgat?
Het verandert handmatig de uitlaatpoort.
Installatietips?
Reinig pijpen en verbindingen om te voorkomen dat vuil het luchtcircuit binnenkomt.
Wat is 4N310-08 poortgrootte?
Inlaat, uitlaat, uitlaat: G1/4 -thread; Zijgat diameter: 19 mm.
