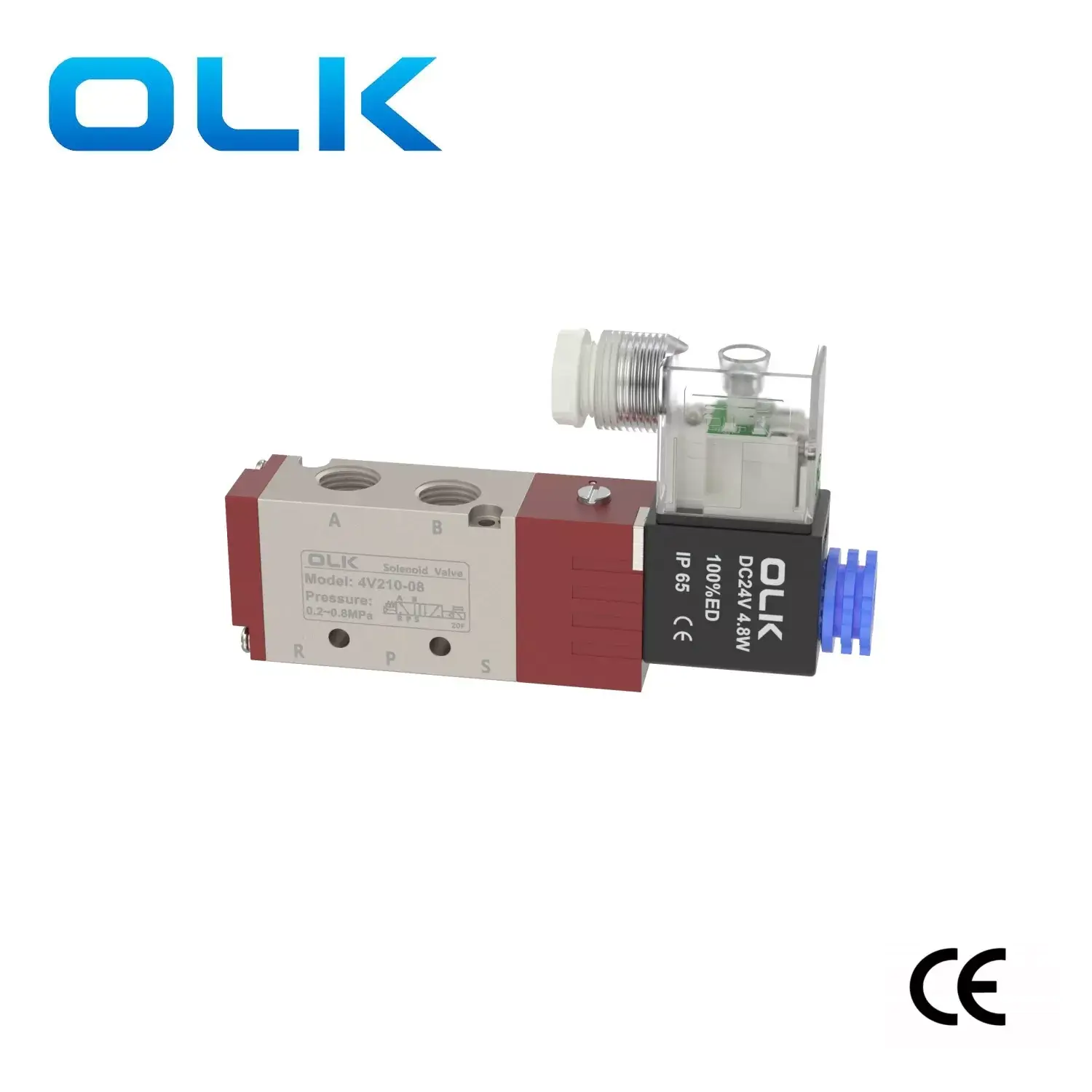

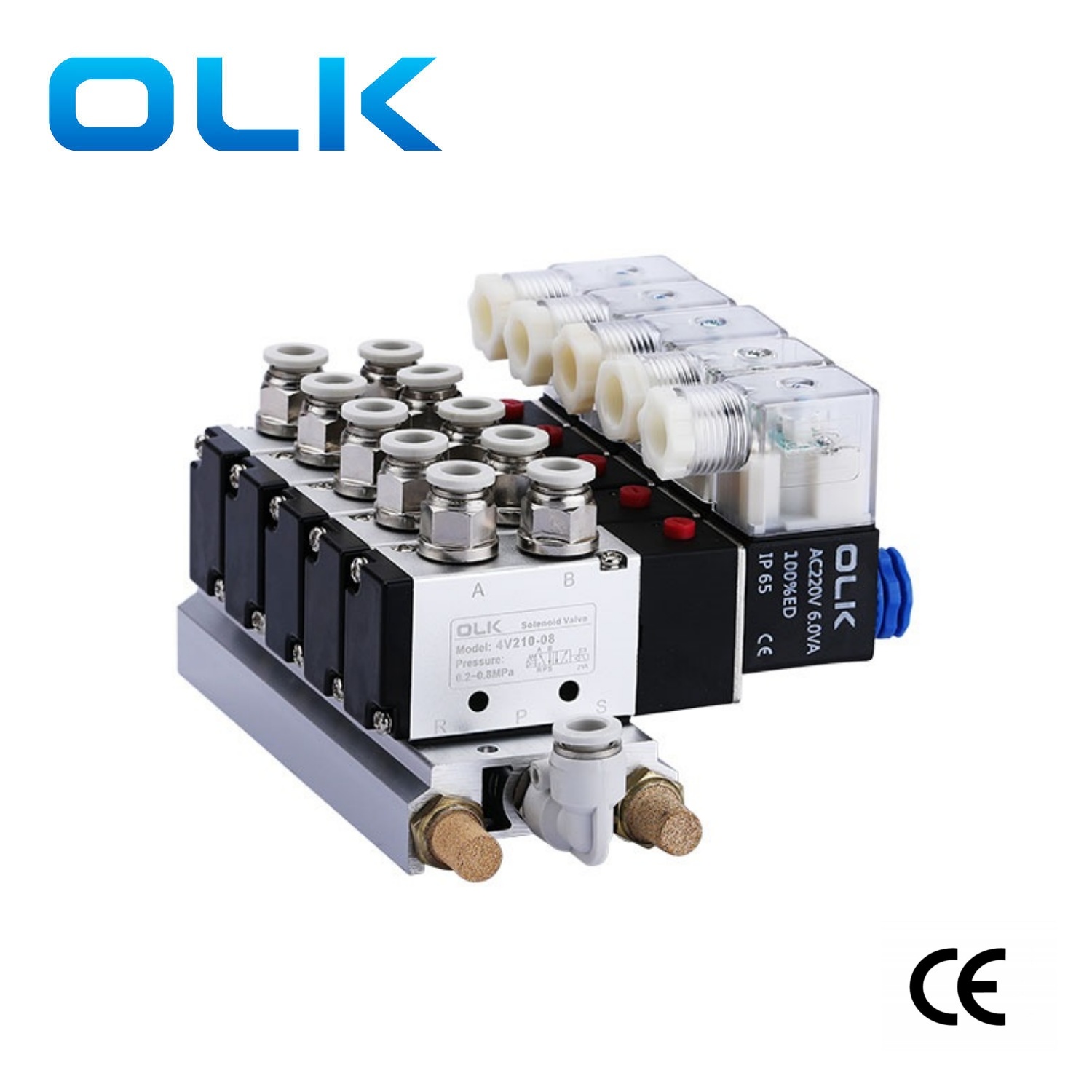

4V-serie magneetventiel 5-weg

Model:4V210-08

OLK is een van de beroemde Chinese fabrikanten en leveranciers van pneumatische magneetventielen. Onze fabriek is gespecialiseerd in de productie van 5-weg magneetventielen uit de 4V-serie. Welkom bij het kopen van een voorgestuurde 5-weg magneetklep uit de 4V-serie van OLK. Elk verzoek van klanten wordt binnen 24 uur beantwoord.

Brand:
OLK
Function:
5/2 way,5/3 way
Working-Pressure:
0.15-0.8Mpa
Voltage:
220VAC/110VAC/24VAC/24VDC/12VDC
Protection class:
IP65
Action:
Internal Pilot Operated

Stuur onderzoek PDF-download

Productomschrijving

De 4V-serie magneetklep 5-weg magneetklep is een vloeistofrichtingsklep geschikt voor lucht als werkmedium.

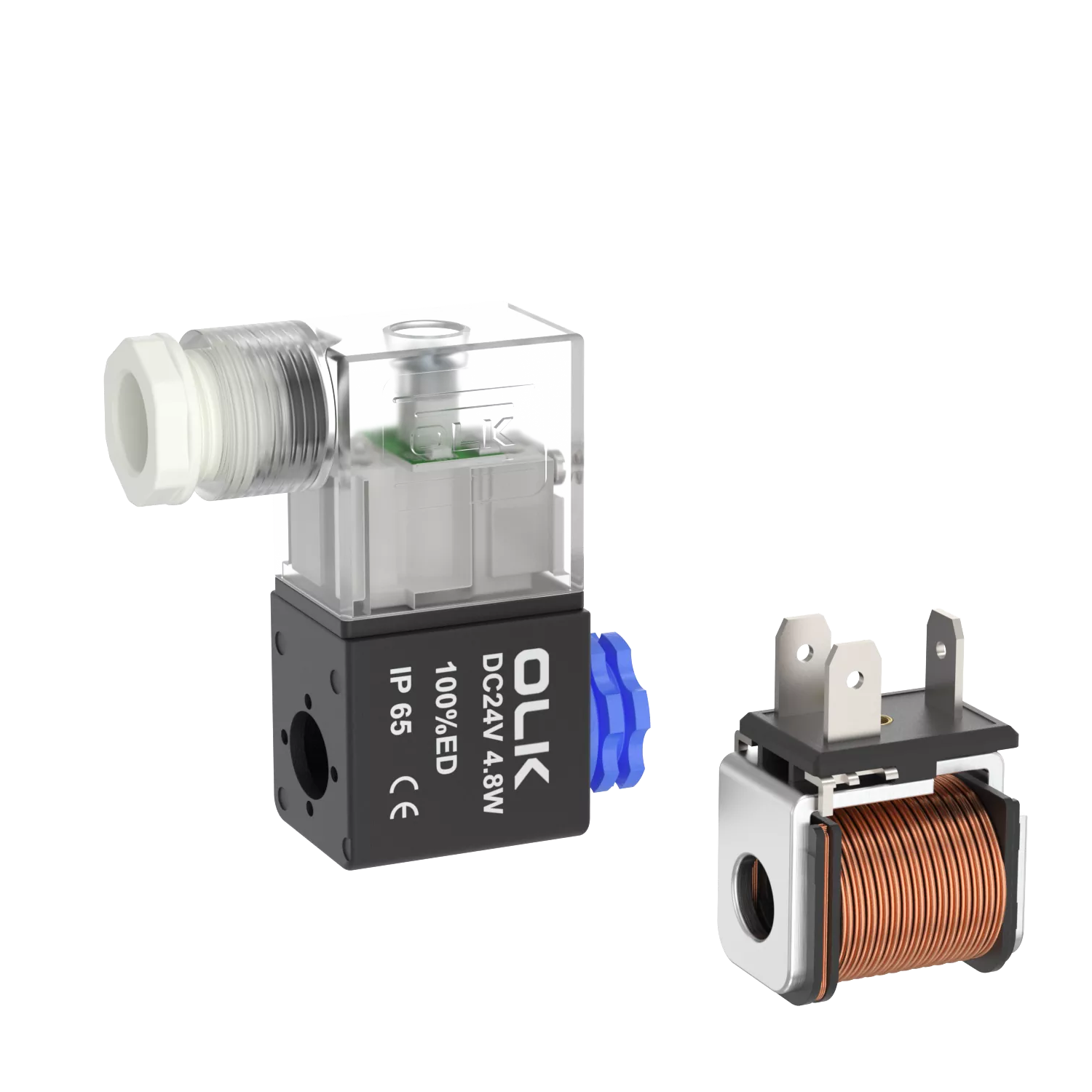

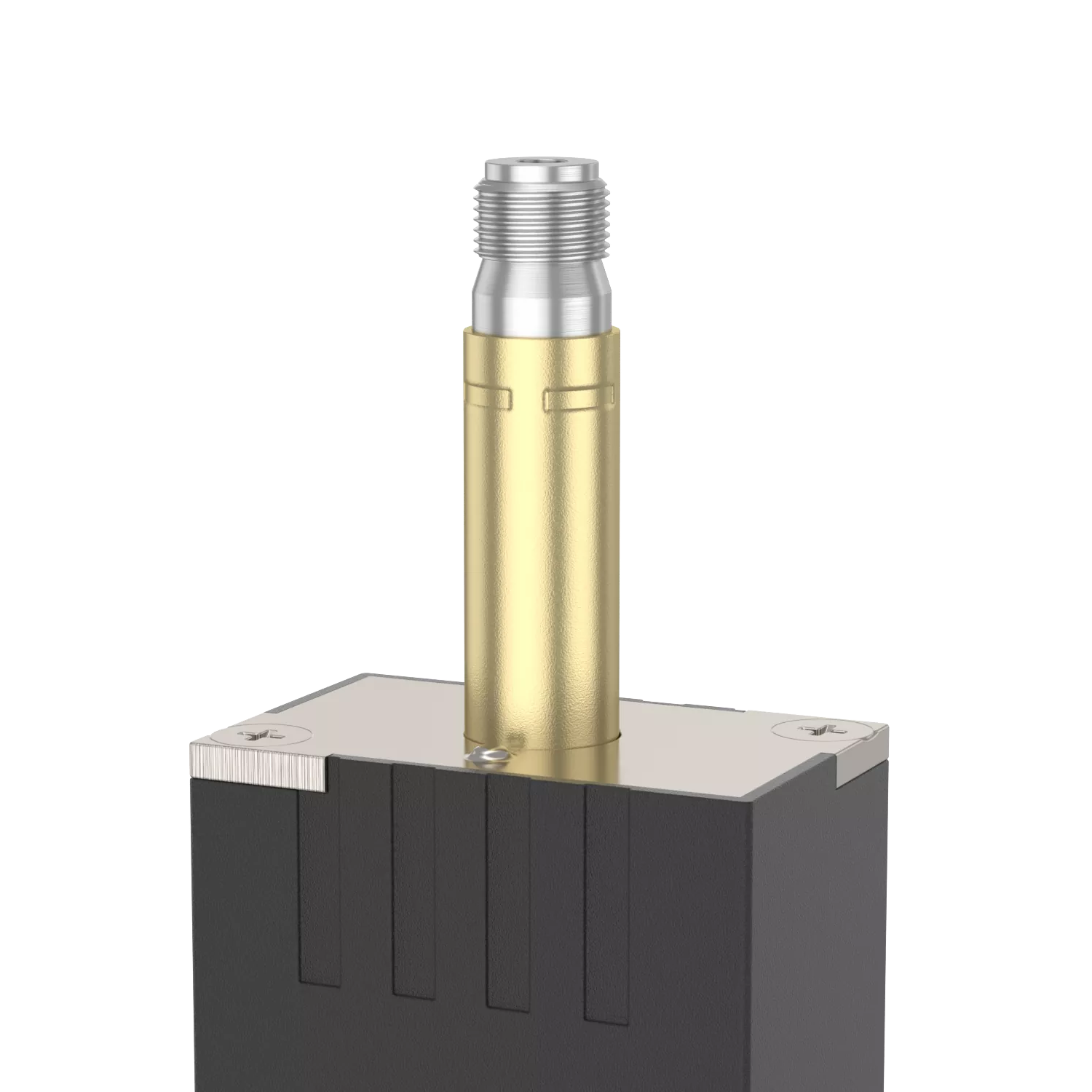

Het 5-weg magneetventielhuis uit de 4V-serie is gemaakt van een aluminiumlegering en bevat hoogwaardige materialen zoals stofdichte stuurkoppen van klasse A, Mitsubishi-afdichtingscomponenten en niet-bevriezende smeerolie. Het kan zijn functionaliteit behouden in zware werkomgevingen. Deze klep heeft strenge EMC- en LVD-conformiteitstests ondergaan en is CE-gecertificeerd, waardoor hij voldoet aan de hoogste veiligheids- en kwaliteitsnormen.

Het product accepteert aangepaste uiterlijkkleuren, waardoor gebruikers het product snel kunnen identificeren in complexe geïntegreerde systeemomgevingen.

De standaardinterfaces voor de magneetkleppen uit de 4V-serie zijn M5, G1/8, G1/4, G3/8, G1/2, verkrijgbaar in geïntegreerde sets voor eenvoudige installatie. Er zijn meerdere opties voor bedrijfsspanningen, afhankelijk van het specifieke toepassingsscenario, om het juiste spanningsvermogen te kiezen.

De magneetventielen uit de 4V-serie Ouleikai (OLK) worden veel gebruikt in verschillende industriële scenario's, zoals verpakkingsautomatisering, medische machines en textielapparatuur, en bieden betrouwbare oplossingen voor uw productielijn.

SYMBOOL:

4V	2	10	08	AC110V	EX-P
MODEL	CODE	KLEPTYPE	HAVENGROOTTE	SPANNING	Bedradingsmethode
4V: 2 standen 5-weg/2 standen 5-weg magneetventiel	1:100 serie	10:enkele magneetklep 5/2 weg	M5: M5X0,8	EEN: AC22C	Blanco: JOUW
	2:200 serie	20: dubbel magneetventiel 5/2 weg	06:G1/8	B: DC24V	Ik: Lijn
	3:300-serie	30C:dubbele solenoïde 5/3-weg gesloten centrum	08:G1/4	C:AC110V
	4:400 series	30E: dubbele solenoïde, 5/3-weg uitlaatcentrum	10:G3/8	E: AC24V
		30P: dubbele solenoïde 5/3-weg drukcentrum	15:G1/2	F:DC12V

OULEIKAI 4v magneetventiel 5-weg CE-CERTIFICAAT Producteigenschappen

Producteigenschappen:

1. Pilot-modus: externe en interne opties beschikbaar;

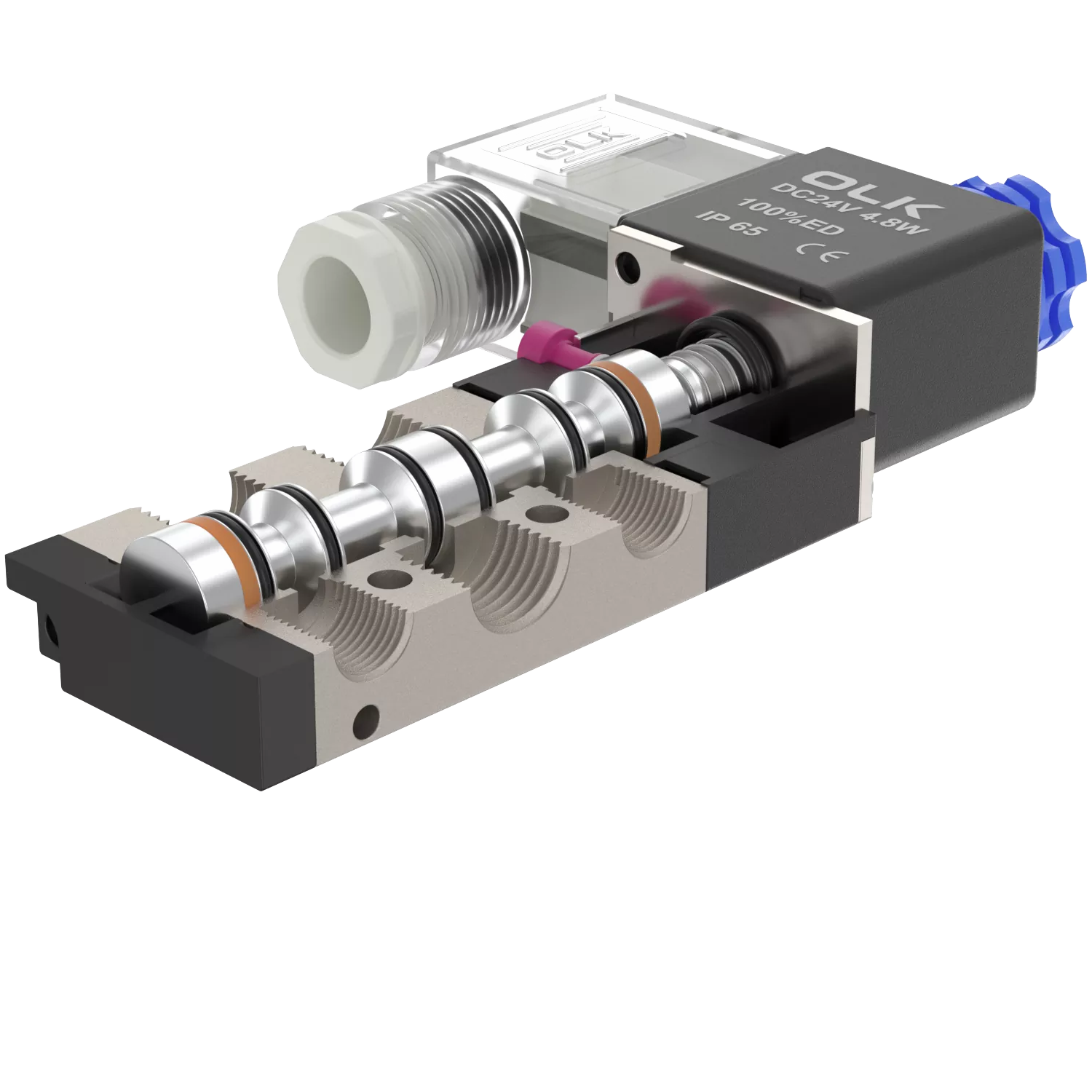

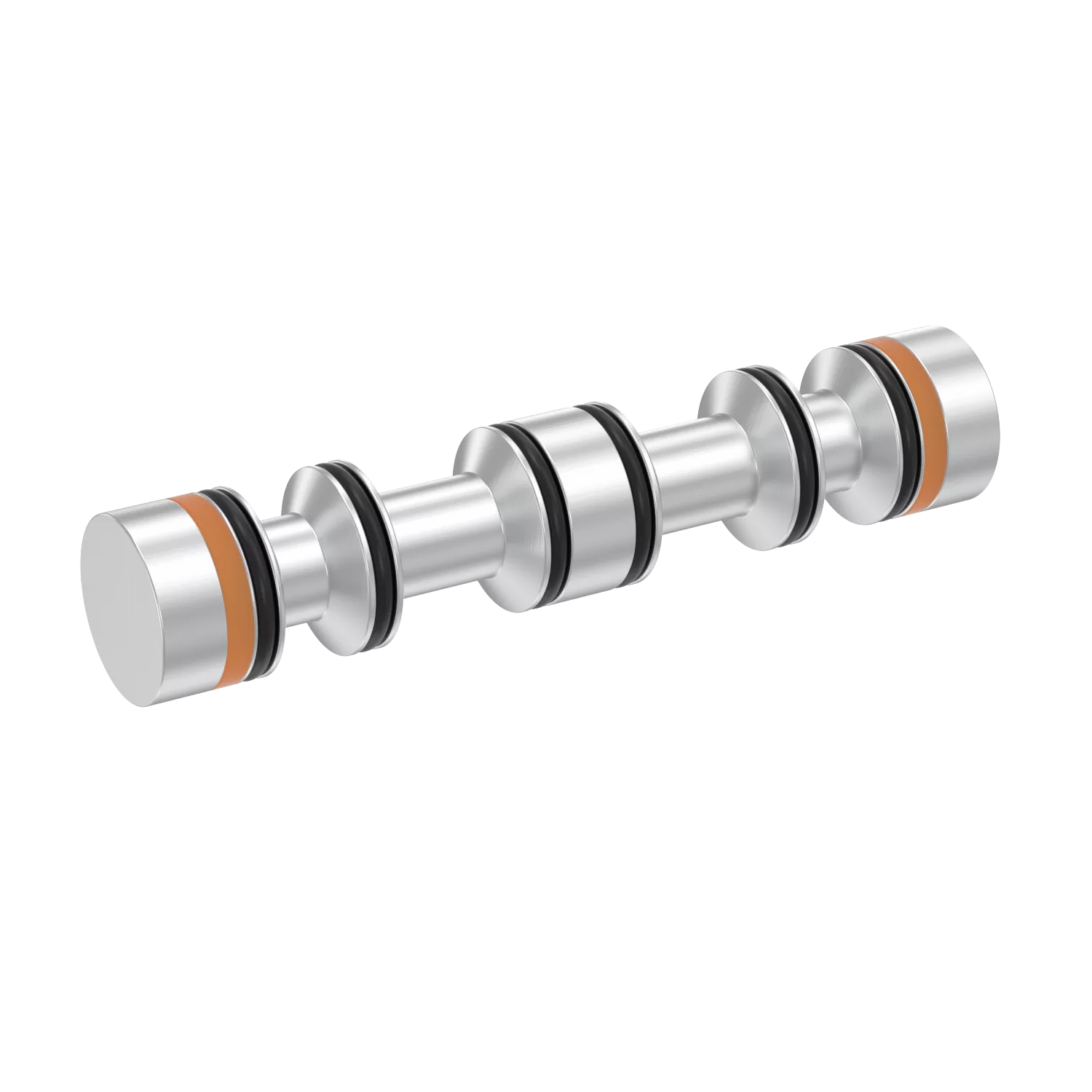

2. Zuigerachtige structuur, uitstekende afdichting, gevoelige respons;

3. Magneetventielen met drie standen bieden drie centrale functies waaruit u kunt kiezen:

4. Dubbelkops magneetventielen met twee standen zijn voorzien van geheugenfunctie;

5. Interne gaten verwerkt met speciale technieken, lage wrijvingsweerstand, lage opstartdruk, lange levensduur;

6. geen oliesmering nodig;

7. Kan worden geïntegreerd met de klepconstructie van de grondplaat, waardoor installatieruimte wordt bespaard;

8. Uitgerust met handmatig apparaat voor eenvoudige installatie en foutopsporing;

9. Meerdere standaardspanningsniveaus beschikbaar voor selectie.

4v magneetventiel 5-weg CE-CERTIFICAATAlgemene parameters

werkend medium	Lucht (gefilterd door een filter van meer dan 40 μm)
Actie	Piloottype
smerend	onnodig
Werkdrukbereik MPa(psi)	0,15∼0,8(21~114)
Gegarandeerde drukweerstand	1,5 MPa (215 psi)
Werktemperatuur °C	-20∼70
Lichaamsmateriaal	aluminium legering
Standaard spanning	AC220V, AC110V, AC24V, DC24V, DC12V
Gebruik spanningsbereik	AC:±15%DC:±10%
stroomverbruik	Wisselstroom: 3 VA. Gelijkstroom: 3 W
beschermingsniveau	IP65 (DIN40050)
hittebestendigheidsklasse	Graad B
Verbindingstype	DIN-contactdoostype, stopcontacttype
Opwinding tijd	5 keer/seconde

4v magneetventiel 5-weg CE-CERTIFICAAT verschillende parameters

model	Poortdiameter	aantal posities	hoogste bedrijfsfrequentie	Effectief dwarsdoorsnedeoppervlak mm² (CV-waarde)
4V110-M5	Inlaat=uitlaat=M5	2 standen 5 weg	5 keer/seconde	5,5(0,31)
4V120-M5	Inlaat=uitlaat=M5	2 standen 5 weg	5 keer/seconde	5,5(0,31)
4V130C-M5	Inlaat=uitlaat=M5	Drie positie vijf richtingen	3 keer/seconde	5,0(0,28)
4V130E-M5	Inlaat=uitlaat=M5	Drie positie vijf richtingen	3 keer/seconde	5,0(0,28)
4V130P-M5	Inlaat=uitlaat=M5	Drie positie vijf richtingen	3 keer/seconde	5,0(0,28)
4V110-06	Inlaat=uitlaat=G1/8	2 standen 5 weg	5 keer/seconde	12,0(0,67)
4V120-06	Inlaat=uitlaat=G1/8	2 standen 5 weg	5 keer/seconde	12,0(0,67)
4V130C-06	Inlaat=uitlaat=G1/8	Drie positie vijf richtingen	3 keer/seconde	9,0(0,50)
4V130E-06	Inlaat=uitlaat=G1/8	Drie positie vijf richtingen	3 keer/seconde	9,0(0,50)
4V130P-06	Inlaat=uitlaat=G1/8	Drie positie vijf richtingen	3 keer/seconde	9,0(0,50)
4v210-06	Inlaat=uitlaat=G1/8	2 standen 5 weg	5 keer/seconde	14,0(0,78)
4v220-06	Inlaat=uitlaat=G1/8	2 standen 5 weg	5 keer/seconde	14,0(0,78)
4v230C-06	Inlaat=uitlaat=G1/8	Drie positie vijf richtingen	3 keer/seconde	12,0(0,67)
4v230E-06	Inlaat=uitlaat=G1/8	Drie positie vijf richtingen	3 keer/seconde	12,0(0,67)
4v230P-06	Inlaat=uitlaat=G1/8	Drie positie vijf richtingen	3 keer/seconde	12,0(0,67)
4v210-08	Inlaat=Uitlaat=G1/4 Uitlaat=G1/8	2 standen 5 weg	5 keer/seconde	16,0(0,89)
4v220-08	Inlaat=Uitlaat=G1/4 Uitlaat=G1/8	2 standen 5 weg	5 keer/seconde	16,0(0,89)
4v230P-06	Inlaat=Uitlaat=G1/4 Uitlaat=G1/8	Drie positie vijf richtingen	3 keer/seconde	12,0(0,67)
4v230E-08	Inlaat=Uitlaat=G1/4 Uitlaat=G1/8	Drie positie vijf richtingen	3 keer/seconde	12,0(0,67)
4v230P-08	Inlaat=Uitlaat=G1/4 Uitlaat=G1/8	Drie positie vijf richtingen	3 keer/seconde	12,0(0,67)
4V310-08	Inlaat=uitlaat=G1/4	2 standen 5 weg	4/sec	25,0(1,40)
4V320-08	Inlaat=uitlaat=G1/4	2 standen 5 weg	4/sec	25,0(1,40)
4V330C-08	Inlaat=Uitlaat=G3/8 Uitlaat=G1/4	Drie positie vijf richtingen	3 keer/seconde	18.0(1.00)
4V330E-08	Inlaat=Uitlaat=G3/8 Uitlaat=G1/4	Drie positie vijf richtingen	3 keer/seconde	18.0(1.00)
4V330P-08	Inlaat=Uitlaat=G3/8 Uitlaat=G1/4	Drie positie vijf richtingen	3 keer/seconde	18.0(1.00)
4V310-10	Inlaat=uitlaat=G1/4	2 standen 5 weg	4/sec	30(1,68)
4V320-10	Inlaat=uitlaat=G1/4	2 standen 5 weg	4/sec	30(1,68)
4V330C-10	Inlaat=Uitlaat=G3/8 Uitlaat=G1/4	Drie positie vijf richtingen	3 keer/seconde	18.0(1.00)
4V330E-10	Inlaat=Uitlaat=G3/8 Uitlaat=G1/4	Drie positie vijf richtingen	3 keer/seconde	18.0(1.00)
4V330P-10	Inlaat=Uitlaat=G3/8 Uitlaat=G1/4	Drie positie vijf richtingen	3 keer/seconde	18.0(1.00)
4V410-15	Inlaat=uitlaat=G1/2	2 standen 5 weg	3 keer/seconde	50,0(2,79)
4V420-15	Inlaat=uitlaat=G1/2	2 standen 5 weg	3 keer/seconde	50,0(2,79)
4V430C-15	Inlaat=uitlaat=G1/2	Drie positie vijf richtingen	3 keer/seconde	30(1,68)
4V430E-15	Inlaat=uitlaat=G1/2	Drie positie vijf richtingen	3 keer/seconde	30(1,68)
4V430P-15	Inlaat=uitlaat=G1/2	Drie positie vijf richtingen	3 keer/seconde	30(1,68)

Veelgestelde vragen:

1. Hoe snel is de frequentie van de 5-weg magneetklep uit de 4V-serie?

Maximale actiefrequentie 5 keer/seconde.

2. Kan de 5-wegmagneetklep uit de 4V-serie lange tijd worden ingeschakeld?

JA, onze spoel is 100% ED.

3. Hoe kan ik de levensduur van 4V-magneetkleppen verbeteren?

Aanbevolen olie-waterafscheider voor het filteren van vocht en onzuiverheden in de lucht

4. Zal de magneetspoel de luchtslang of de verbindingsinterface blokkeren?

Dit zal niet gebeuren omdat de spoel kan worden afgesteld door de spoelmoer los te draaien

5.Het verschil tussen AC- en DC-spanning?

DC is gelijkstroom, AC is wisselstroom. Over het algemeen is de elektriciteit voor huishoudelijk gebruik AC220V

Gerelateerde accessoires voor magneetventielen uit de 4V200-serie: fittingen en spruitstukken

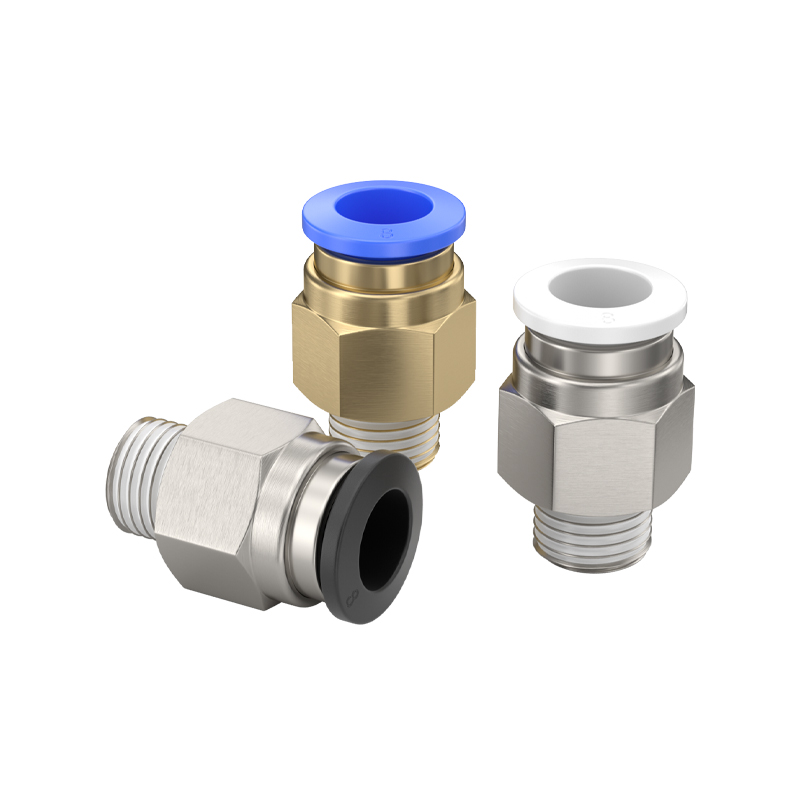

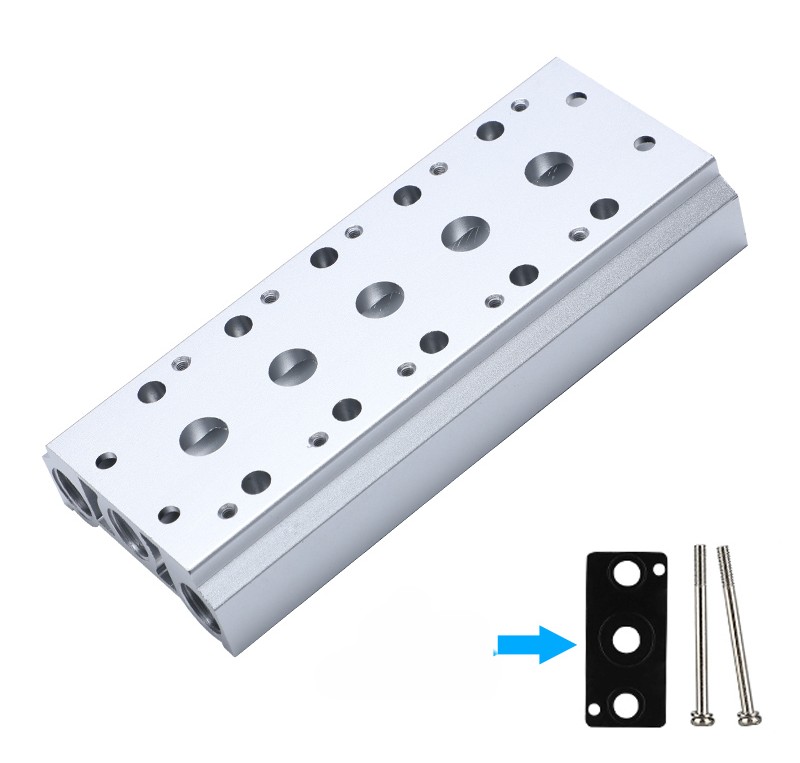

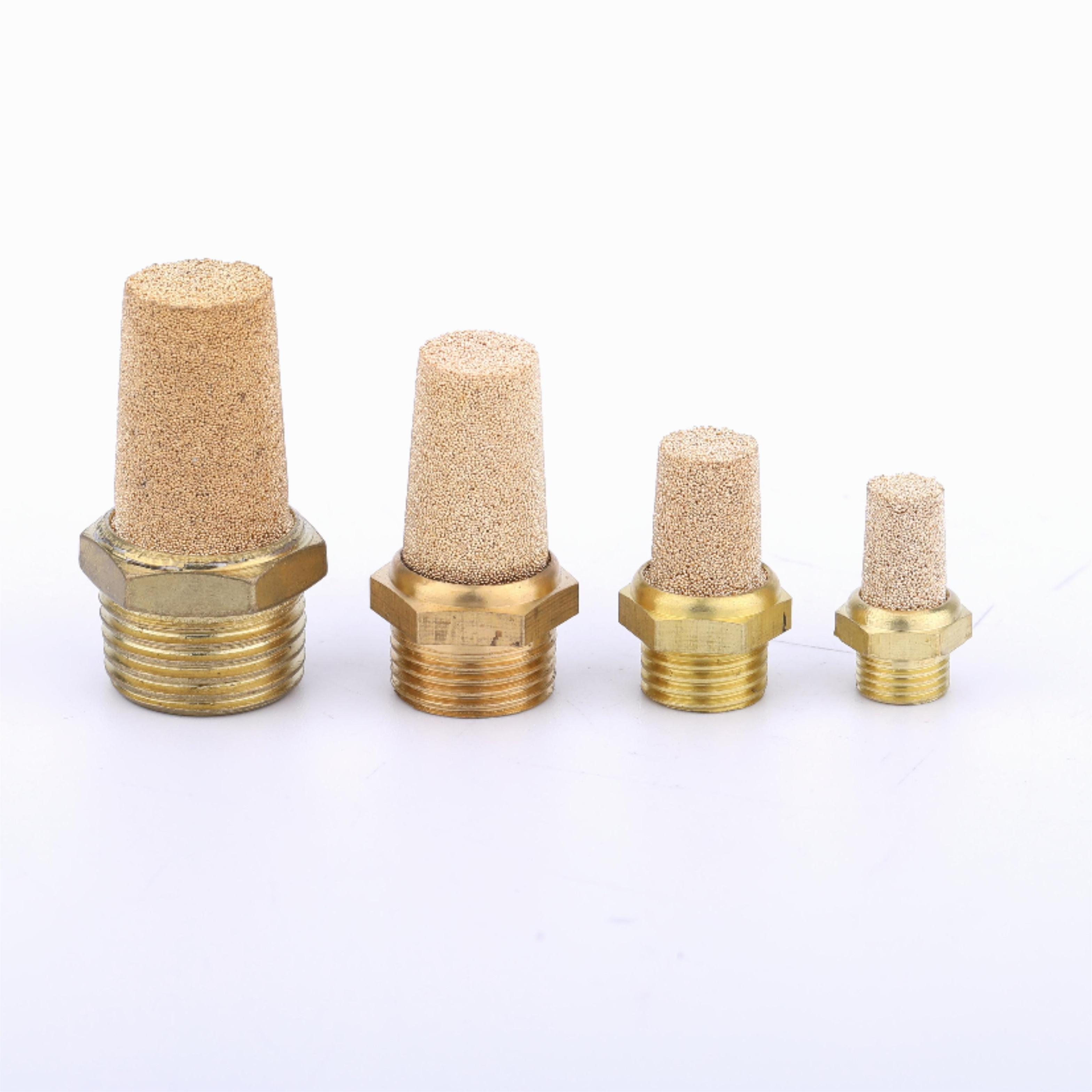

	PC-fitting	PL-fitting	4V200-serie spruitstuk	geluiddemper van het torentype
