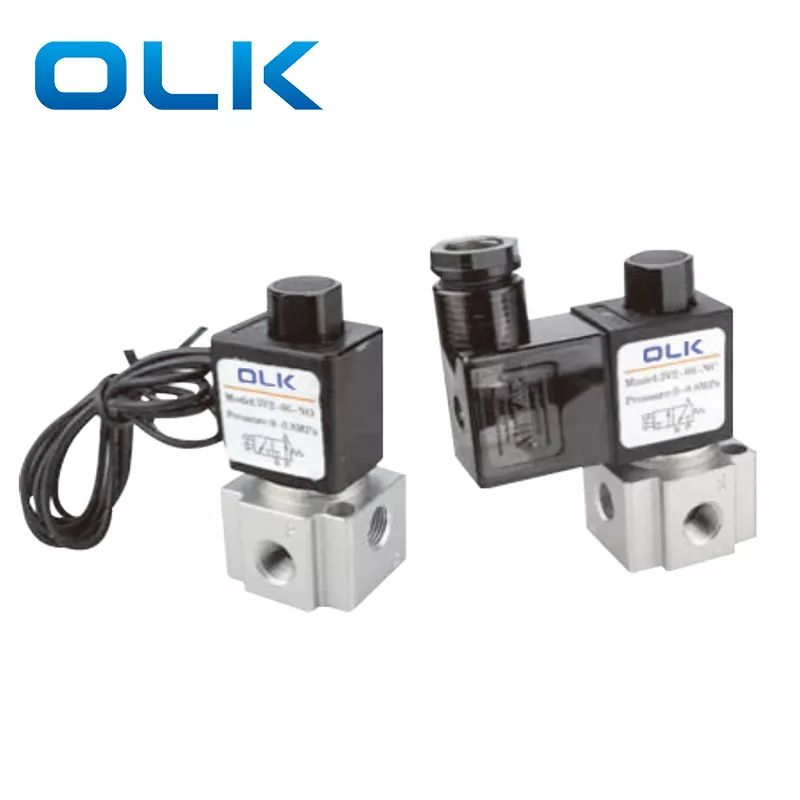

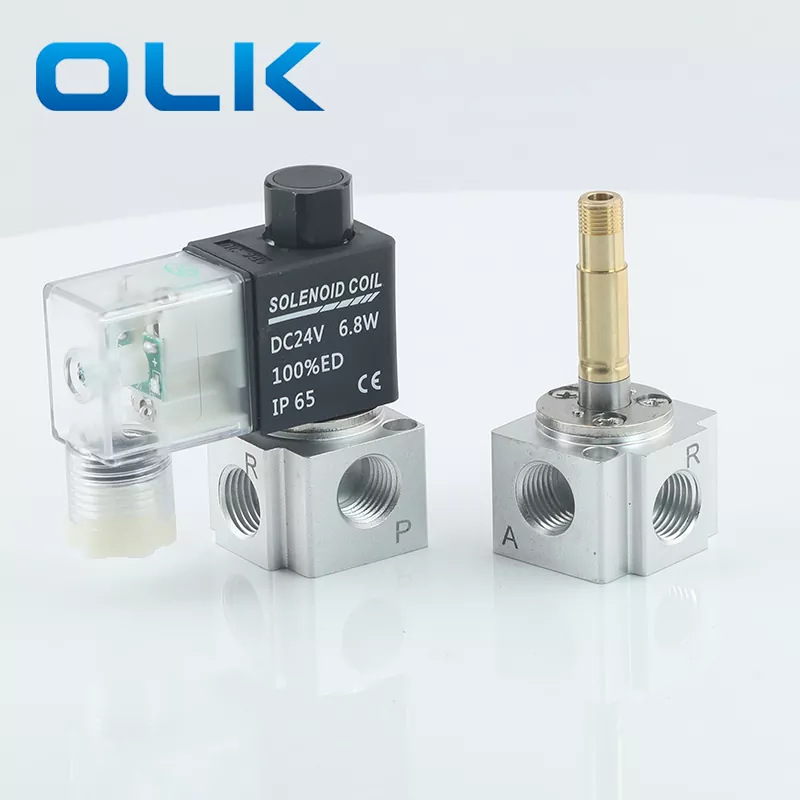

Het 3V2-magneetventiel is klein, licht en eenvoudig te installeren. De behuizing is gemaakt van sterk aluminium, dat bestand is tegen roest en schade. De klep maakt gebruik van een betrouwbare magneetspoel met opties voor DC12V, DC24V, AC110V of AC220V voeding.
Dit 3V2-magneetventiel van het merk OLK werkt goed voor luchtregeling met gemiddelde stroom. Hij schakelt snel, verbruikt weinig stroom en gaat lang mee. Het kan normaal gesloten (NC), normaal open (NO) of dubbel-solenoïde zijn. Het wordt vaak gebruikt in automatiseringslijnen, verpakkingsmachines, drukmachines en voedselmachines. Door zijn kleine formaat is hij perfect voor krappe ruimtes.
1. Direct werkende structuur met gevoelige schakeling.

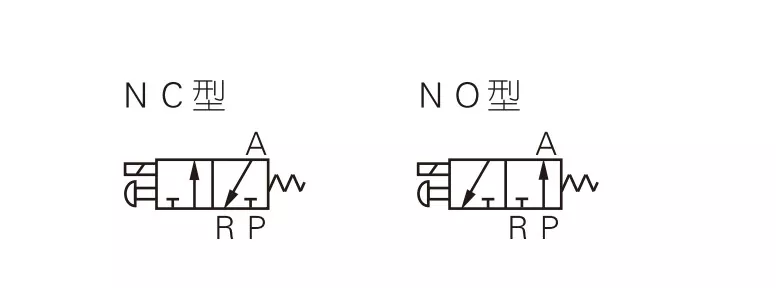

2. Normaal gesloten (NC) en normaal open (NO) typen beschikbaar.
3. Coaxiaal afsluitontwerp voor goede afdichting en grote doorstroming.
4. Geen smering vereist.
5. Uitgerust met een handmatige override voor eenvoudige installatie en testen.
6. Meerdere standaardspanningsopties beschikbaar.
|
Bestelcode |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Code |
|
Poortgrootte |
Acteertype |
Standaard spanning |
Elektrische ingang |
Draadtype |
|
|
3V:2 positie 3-weg |
2:2-serie |
|
06:G1/8 |
NC: normaal gesloten |
EEN:AC220V |
Blanco: UW type |
Blanco: G |
|
|
|
|
|
08:G1/4 |
GEEN: normaal geopend |
B: DC24V |
I: Lijntype |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Model |
3V206 |
3V208 |
|
IP65(DIN40050) |
Lucht (gefilterd door een filter van 40 μm of hoger) |
Lucht (gefilterd door een filter van 40 μm of hoger) |
|
Acteertype |
Direct acteren |
|
|
Poortgrootte |
G1/8 |
G1/4 |
|
Positie & Manier |
2 Positie 3-weg |
|
|
Effectief gebied |
3,2 mm²(Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Smering |
Niet vereist |
|
|
Bedrijfsdrukbereik |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Bewijsdruk |
1,5 MPa (215 psi) |
|
|
Bedrijfstemperatuur (℃) |
-20 ~ 70 |
|
|
Lichaamsmateriaal |
Aluminiumlegering |
|
|
Standaard spanning |
AC220V AC110 AC24V DC24V DC12V |
|
Spanningsbereik |
Wisselstroom: ±15% Gelijkstroom: ±10% |
|
Stroomverbruik |
Wisselstroom: 7 VA DC: 7,0 W |
|
Beschermingsklasse |
IP65(DIN40050) |
|
Isolatiekwaliteit |
ガスケット |
|
Verbindingstype |

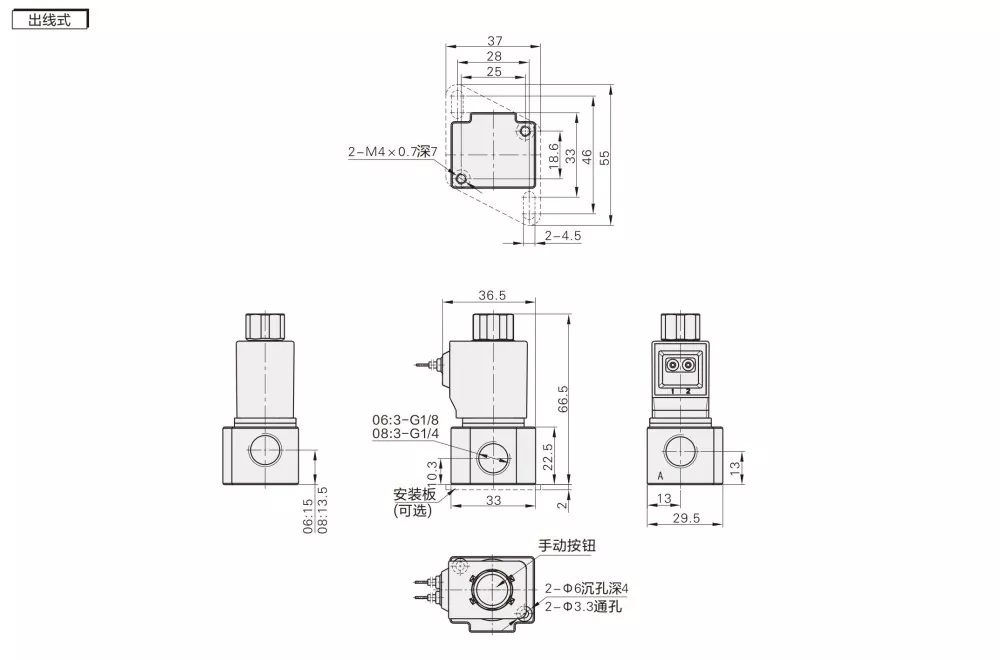

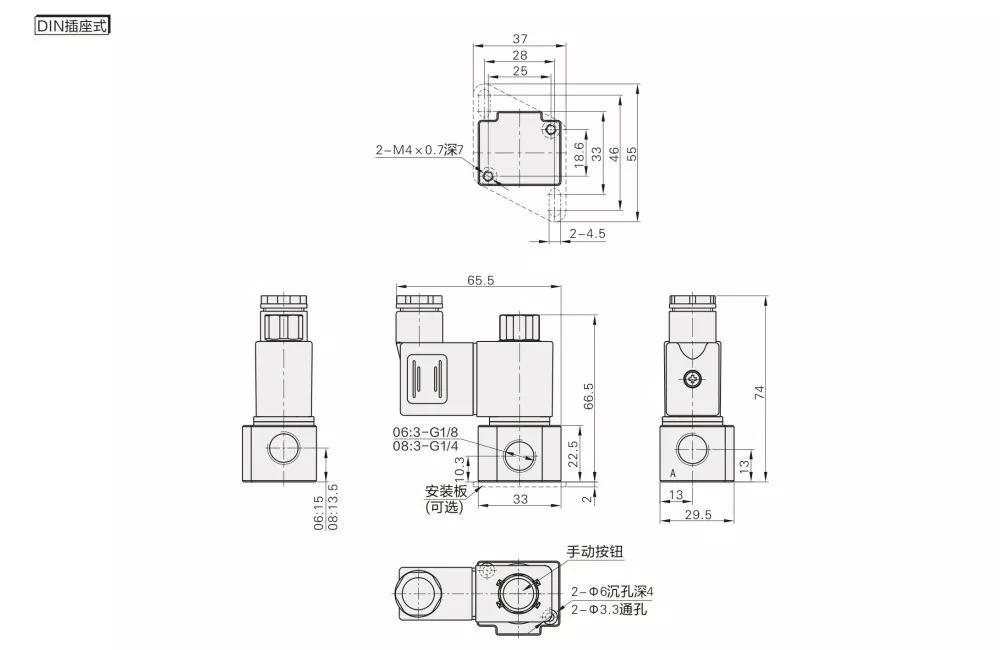

DIN-stekkertype/lijntype |
|
Min. Excitatietijd |
0,05 sec |
|
Nee. |
Naam |
|
1 |
Verzonken schroef |
|
2 |
Afstandhouder mouw |
|
3 |
Kernvergadering |
|
4 |
Lente |
|
5 |
Lichaam |
|
6 |
Pakking |
|
7 |
Solenoïde-assemblage |
|
8 |
Plunjerstang |
|
9 |
Spoel |
|
10 |
Bewegende ijzeren kern |
|
11 |
Vaste wasmachine |
|
12 |
Vaste moer |
|
13 |
Handmatige knop |
|
14 |
Terminal |
|
15 |
Eindpakking |
|
Item |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
IP65(DIN40050) |
Lucht |
Lucht, water, olie |
Lucht |
Lucht |
|
Oorspronkelijke staat: |
NC |
NC/NO |
NEE/NC |
NEE/NC |
|
Aansturingstype |
Direct acteren |
Direct acteren |
Direct acteren |
Direct acteren |
|
Poortgrootte |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Positie & Manier |
3 Poort 2 Positie |
2 Poort 2 Positie |
3 Poort 2 Positie |
3 Poort 2 Positie |
|
Smering |
Niet vereist |
Niet vereist |
Niet vereist |
Niet vereist |
|
Werkdruk |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Bewijsdruk |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Openingsgrootte |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (grote luchtstroom) |
Vraag: Wat is het belangrijkste verschil tussen de 3V2- en 3V3-magneetklep?
A: 3V2: middenstroom, geschikt voor klein pneumatisch controlesysteem
3V3: hoge stroom, geschikt voor meerdere cilinders of toepassingen met hoge stroom.
Structuurverschil: 3V3 heeft een groter lichaam en kan een hogere druk en flow aan.
Vraag: Wat is de opening van de 3V2-magneetklep?
A: 3V2-06 klepopening is 3,2 mm; 3V2-06 klepopening is 3,4 mm
Vraag: Welke producten kan OLK 3V2 vervangen?
A: OLK 3V2 kan magneetkleppen uit de AIRTAC 3V2-serie vervangen met dezelfde functie en vergelijkbare specificaties.
