TCTC-M-beugel

Model:TC32

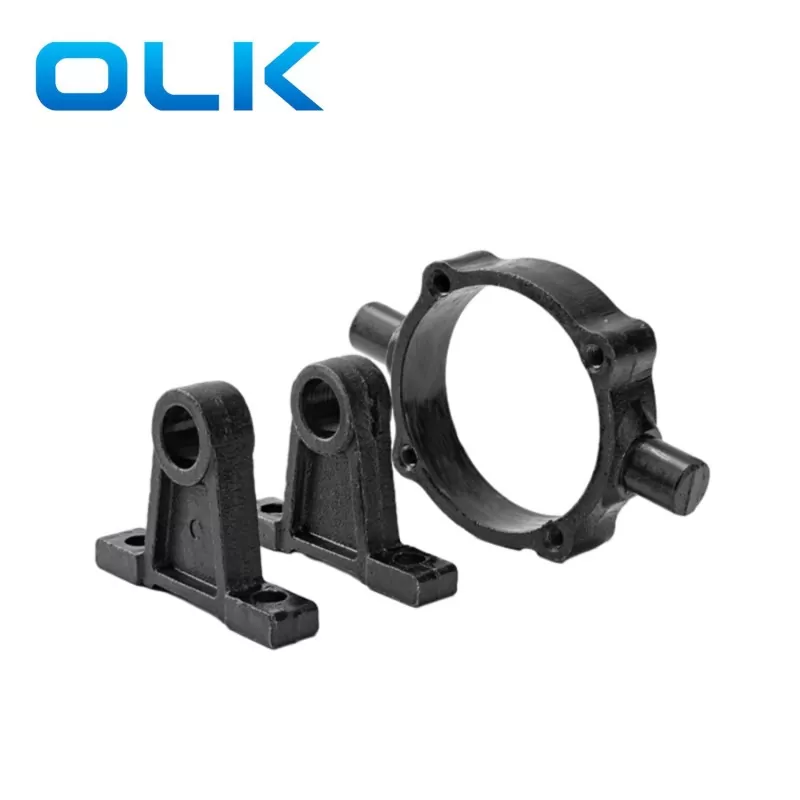

Als een professionele TC/TC-M-beugelproductie kunt u er zeker van zijn dat u TC/TC-M-beugel van onze fabriek kunt kopen en OLK biedt u de beste after-sale-service en tijdige levering. De OLK-standaardinstallatiebeugel voor de middelste swing TC/TC-M-beugel is gemaakt van hoogwaardig ijzerspuitgieten, en het oppervlak is gecoat met zwarte zinktechnologie, die niet gemakkelijk te roesten en corrosiebestendig is. De TC/TC-M-beugel wordt meestal geïnstalleerd in de middelste positie van de pneumatische cilinder en de TC-montagebeugel kan op elke positie worden bevestigd. De luchtcilinder kan rond de middenooras slingeren, die geschikt is voor cilinders met lange boring. Het installatiebracketontwerp voor TC en TC-M is structureel stabiel, zorg ervoor dat de luchtcilinder niet schudt tijdens een snelle bespreking van de sping.

Stuur onderzoek

Productomschrijving

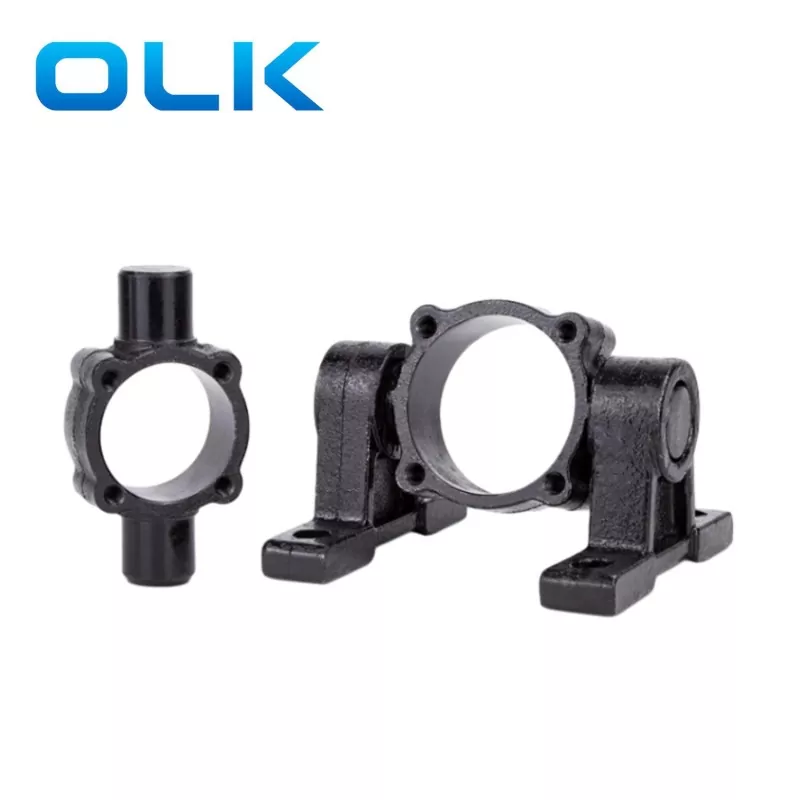

In vergelijking met TC-beugel heeft TC-M-montagebeugel twee extra montagebases en de TC-M-beugelstructuur is robuuster, geschikt voor toepassingen met een hoge cilinderwerkfrequentie of hoge drijfkracht.

Zowel de TC- als de TC-M-montagebeugel swing hebben 360 ° rotatie-eigenschappen. TC/TC-M kan verticale rocker-armbewegingen uitvoeren en de mate van vrijheid van luchtcilinderbeweging aanpassen, pak voor werkscenario's zoals verpakkingsapparatuur, sorteersystemen, montageapparatuur, enz.

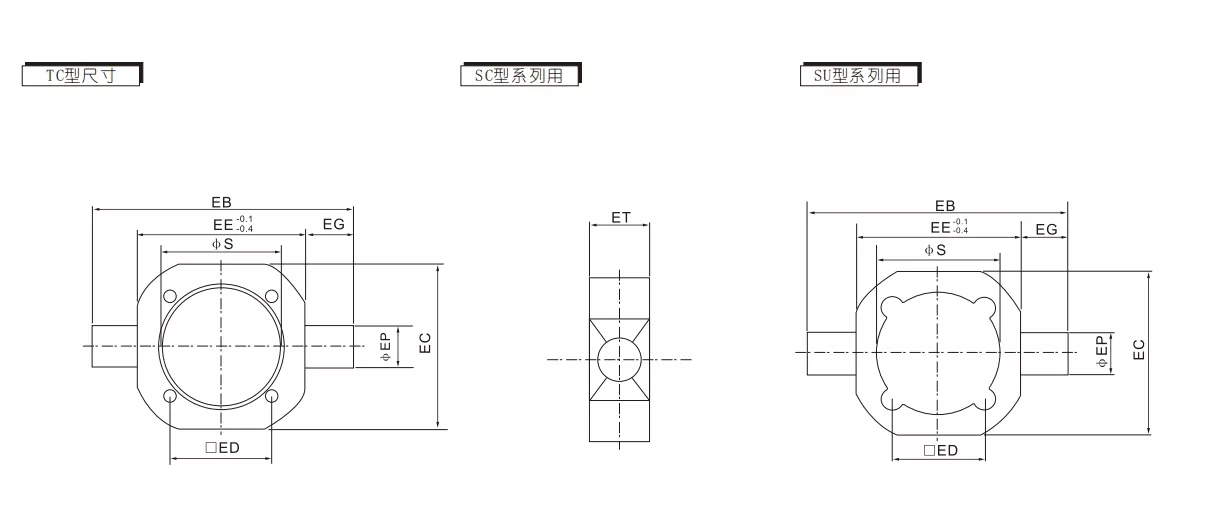

TC Bracket externe dimensiegegevens

Code / boordiameter	Eb	EC	ED	Van	Bijv.	EP	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

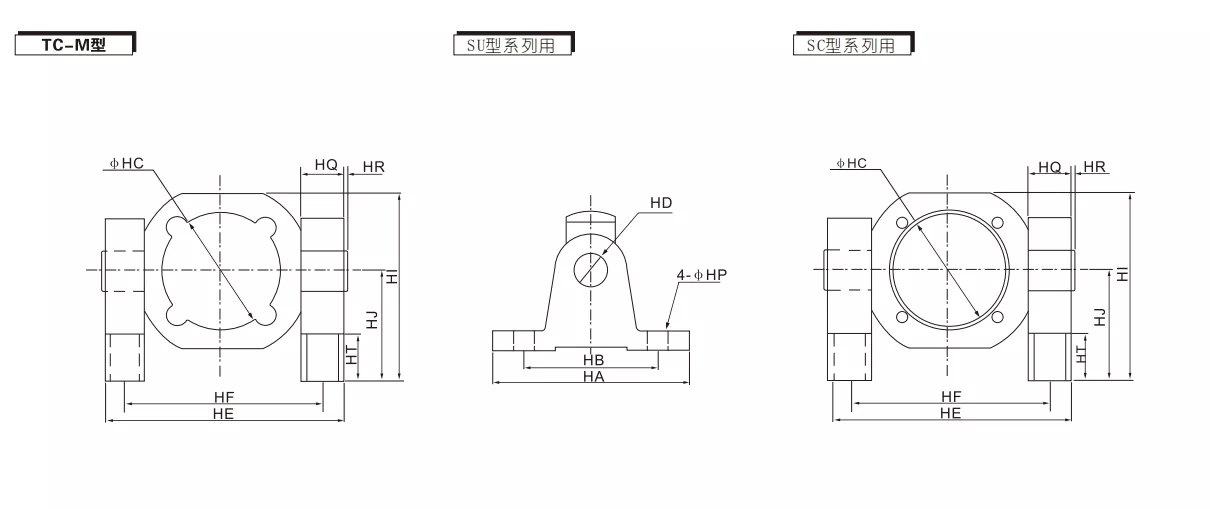

TC-M bracket externe dimensiegegevens

Code / boordiameter	Ha	HB	HC	HD	HIJ	HF	HOI	HJ	Hoofdkantoor	HR	HT	Pk
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Wat is het verschil tussen TC- en TC-M-installatiebeugels?

TC -beugel: meestal een standaardinstallatiebeugel, geschikt voor algemene installatiebehoeften.

TC-M-beugel: ontworpen als een verbeterde installatiebeugel, kan het geschikter zijn voor specifieke installatieomgevingen of stabielere ondersteuning bieden.

Wat zijn de materialen voor TC -beugel?

Het materiaal van het merk TC Bracket is ijzer.

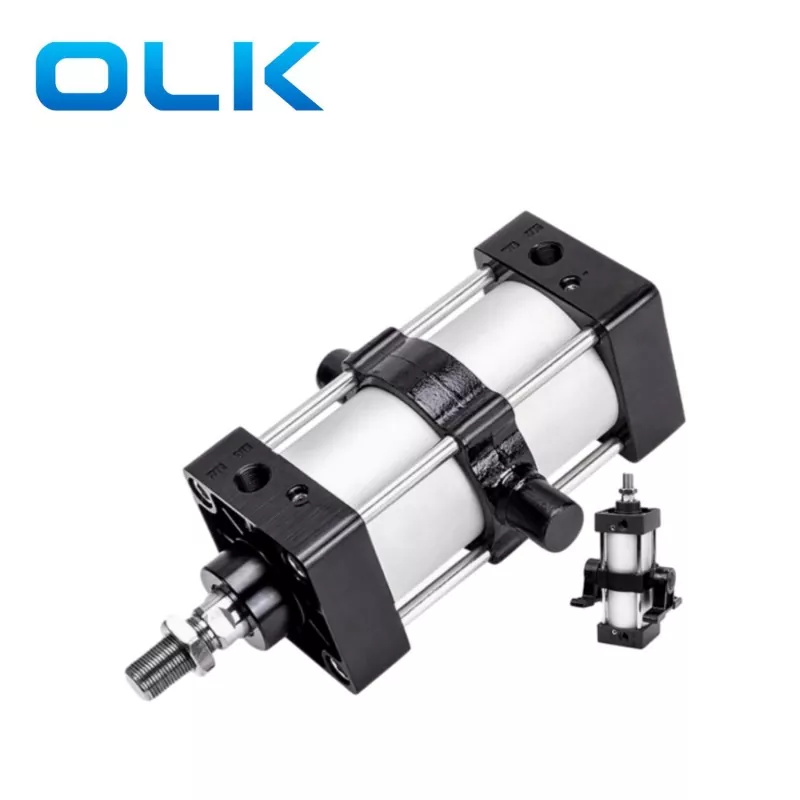

Voor welke cilinder is TC/TC-M-beugelpak?

TC -montagebeugel voor SC Pneumatische cilinder.
