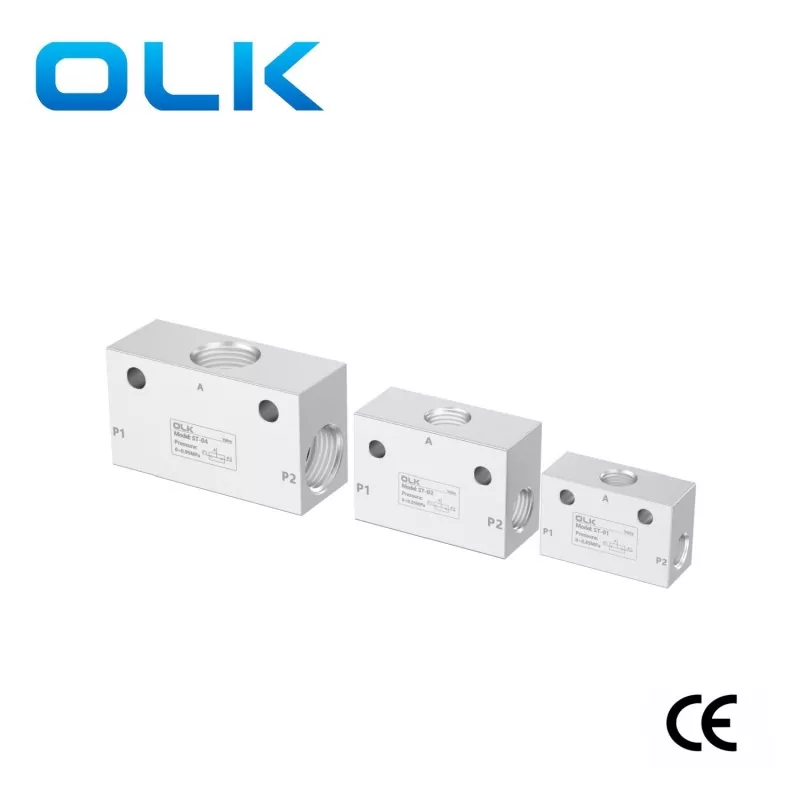

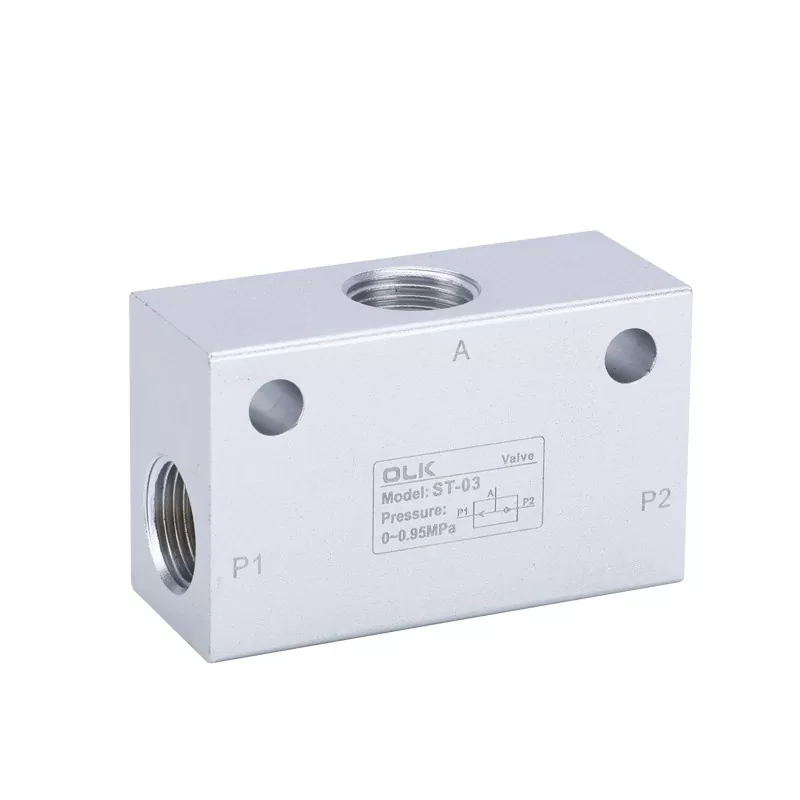

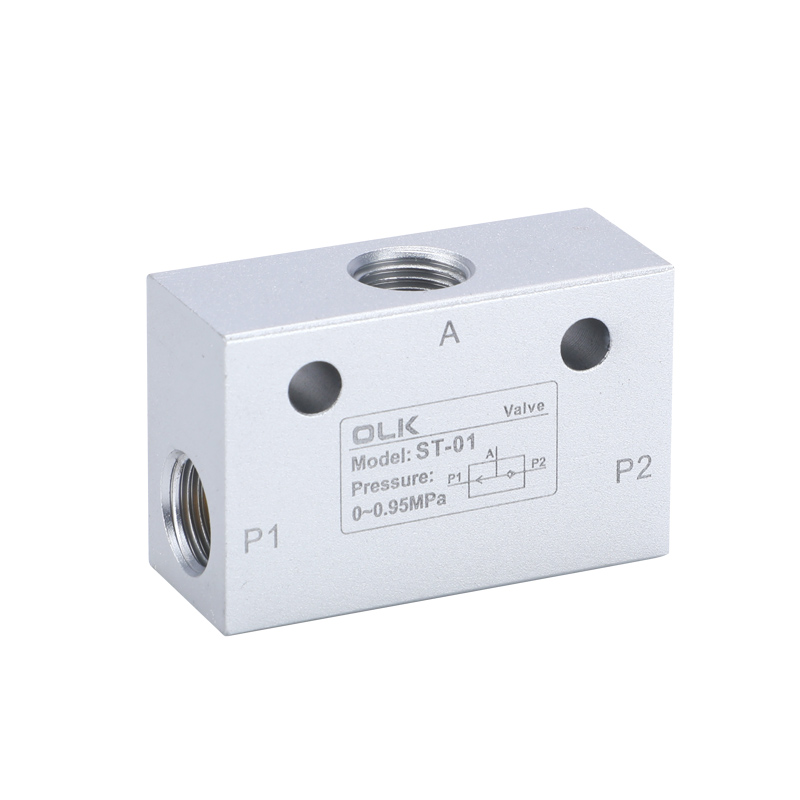

ST -serie shuttle kleppen

Ouleikai (OLK) ST -serie Shuttle Valves heeft twee inlaatpoorten "in" en één outlet -poort "uit". Wanneer een van de import een input heeft, heeft de export een uitvoer. Als de twee inlaatdrukken niet gelijk zijn, zijn de hogedrukinlaat en uitlaat verbonden. Als de twee inlaatdrukken gelijk zijn, is de inlaat met de eerste ingangsdruk verbonden met de uitgangspoort.

ST Shuttle Valve LO, bekend als selectorkleppen of dubbele pilootverkapventekven, zijn in wezen drieweg hydraulische pilootcheck kleppen. Ze selecteren automatisch het hydraulische circuit. Wanneer de actuator wordt geleverd door twee afwisselende drukoliebronnen en de hogere drukoliepoort moet worden geopend, wordt de shuttleklep gebruikt.

ST -serie shuttle kleppen Clear Interface Thread, snelle uitlaat, grote ventilatiecapaciteit, eenvoudige installatie, in staat om gas te comprimeren ； Snelle emissie

Voorzorgsmaatregelen en toepassingsproblemen:

Shuttle -kleppen worden voornamelijk gebruikt voor signaalselectie, zoals in circuits die schakelen tussen handmatige en automatische werking.

Als de luchtbuisfittingen niet correct zijn geselecteerd, waardoor de luchtinlaat of uitlaat in een poort erg klein is, kan de klepkern niet volledig verschuiven, wat leidt tot alle aangesloten poorten. Dit moet worden voorkomen. ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2

Shuttle-kleppen kunnen ook worden gebruikt in schakelcircuits met hoge en lage druk. Er moet echter een 3-positie-klep met 2 standen worden geïnstalleerd aan de hogedruk-inlaatzijde van de shuttleklep om te voorkomen dat het risico op lage druk te verliezen.

Symbool:

ST -serie Shuttle Valve algemene parameters

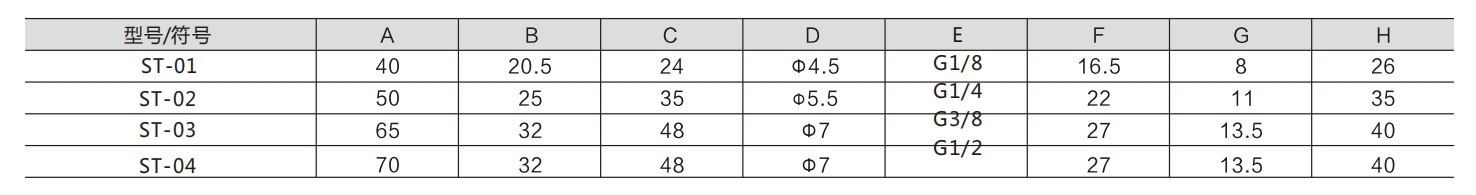

ST -serie Shuttle Valve verschillende parameters
