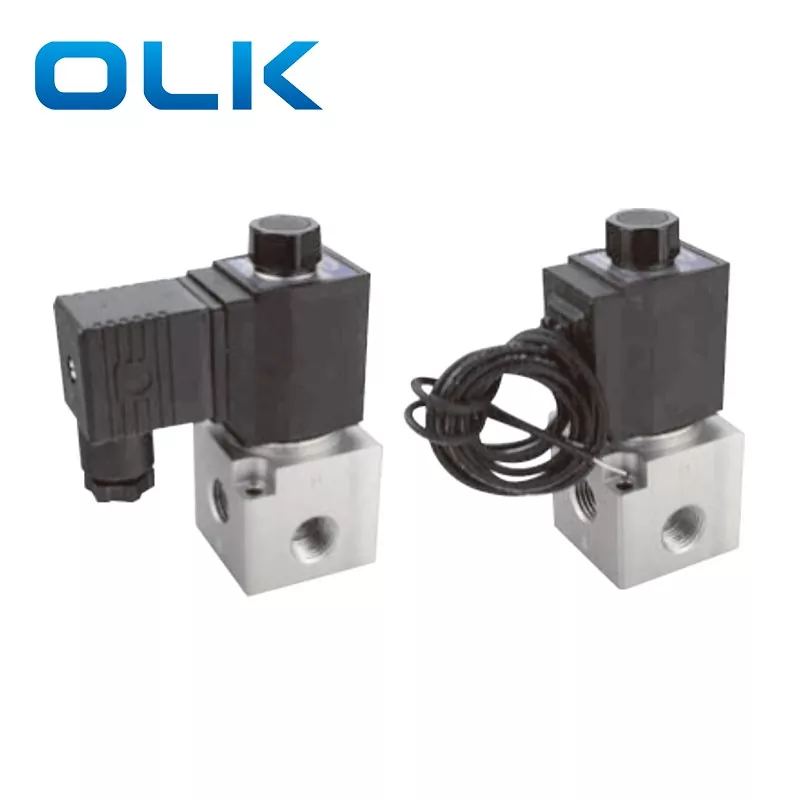

De 3V3-magneetklep met hoog debiet is een 2-standen, 3-wegklep met een direct werkend ontwerp, die een snellere respons en een hogere schakelfrequentie biedt dan voorgestuurde kleppen. De robuuste behuizing van aluminiumlegering ondersteunt een hoge luchtstroom en hogere druk, en kan ook worden gebruikt bij vacuümtoepassingen. De magneetspoelopties omvatten DC12V, DC24V, AC110V of AC220V, wat een stabiele en gevoelige werking garandeert.
Deze 3V3 high-flow magneetklep 3-weg is geschikt voor middelgrote tot grote pneumatische systemen, vooral voor meerdere cilinders die samenwerken of systemen die een hoge luchtstroom vereisen. De normaal gesloten (NC), normaal open (NO) en dubbele solenoïde configuraties maken hem ideaal voor automatiseringslijnen, verpakkingsmachines, drukapparatuur en voedselverwerkingsmachines. Zijn snelle en nauwkeurige respons onderscheidt hem van kleine ventielen zoals de 3V2.
1. Direct werkende structuur met gevoelige schakeling.

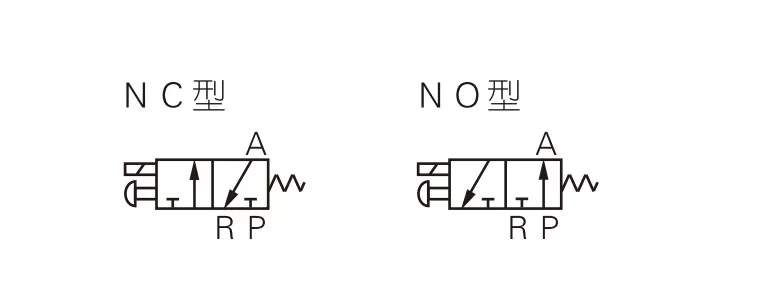

2. Normaal gesloten (NC) en normaal open (NO) typen beschikbaar.
3. Coaxiaal afsluitontwerp voor goede afdichting en grote doorstroming.
4. Geen smering vereist.
5. Uitgerust met een handmatige override voor eenvoudige installatie en testen.
6. Meerdere standaardspanningsopties beschikbaar.
|
Bestelcode |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Code |
|
Poortgrootte |
Acteertype |
Standaard spanning |
Elektrische ingang |
Draadtype |
|
|
3V:2 positie 3-weg |
3:3-serie |
|
08:G1/4 |
NC: normaal gesloten
|
EEN:AC220V |
Blanco: UW type |
Blanco: G
|
|
|
|
|
|
|
GEEN: normaal geopend |
B: DC24V |
I: Lijntype |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Model |
3V3-08 |
|
NBR, EPDM, FKM |
Lucht (gefilterd door een filter van 40 μm of hoger) |
|
Acteertype |
Direct acteren |
|
Poortgrootte* |
G1/4 |
|
Positie & Manier |
2 Positie 3-weg |
|
Effectief gebied |
11 mm²(Cv = 0,62) |
|
Smering |
Niet vereist |
|
Bedrijfsdrukbereik |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Effectief gebied |
1,5 MPa (215 psi) |
|
Bedrijfstemperatuur (℃) |
-20 ~ 70 |
|
Lichaamsmateriaal |
Aluminiumlegering |
|
Standaard spanning |
AC220V AC110 AC24V DC24V DC12V |
|
Spanningsbereik |
Wisselstroom: ±15% Gelijkstroom: ±10% |
|
Stroomverbruik |
AC: 10 VA DC: 6,5 W |
|
Beschermingsklasse |
IP65(DIN40050) |
|
Isolatiekwaliteit |
ガスケット |
|
Verbindingstype |
DIN-stekkertype/lijntype |
|
Min. Excitatietijd |
0,05 sec |
|
Item |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
IP65(DIN40050) |
Lucht |
Lucht, water, olie |
Lucht |
Lucht |
|
Oorspronkelijke staat: |
NC |
NC/NO |
NEE/NC |
NEE/NC |
|
Aansturingstype |
Direct acteren |
Direct acteren |
Direct acteren |
Direct acteren |
|
Poortgrootte |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Positie & Manier |
3 Poort 2 Positie |
2 Poort 2 Positie |
3 Poort 2 Positie |
3 Poort 2 Positie |
|
Smering |
Niet vereist |
Niet vereist |
Niet vereist |
Niet vereist |
|
Werkdruk |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Bewijsdruk |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Openingsgrootte |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (grote luchtstroom) |
Vraag: Wat is het belangrijkste verschil tussen de 3V2- en 3V3-magneetklep?
A: 3V2: middenstroom, geschikt voor klein pneumatisch controlesysteem
3V3: hoge stroom, geschikt voor meerdere cilinders of toepassingen met hoge stroom.
Structuurverschil: 3V3 heeft een groter lichaam en kan een hogere druk en flow aan.
Vraag: Wat is de opening van de 3V3-magneetklep?
A:3V3-08 klepopening is 11 mm
Vraag: Welke producten kan OLK 3V3 vervangen?
A: OLK 3V3 kan magneetkleppen uit de AIRTAC 3V3-serie vervangen met dezelfde functie en vergelijkbare specificaties.
