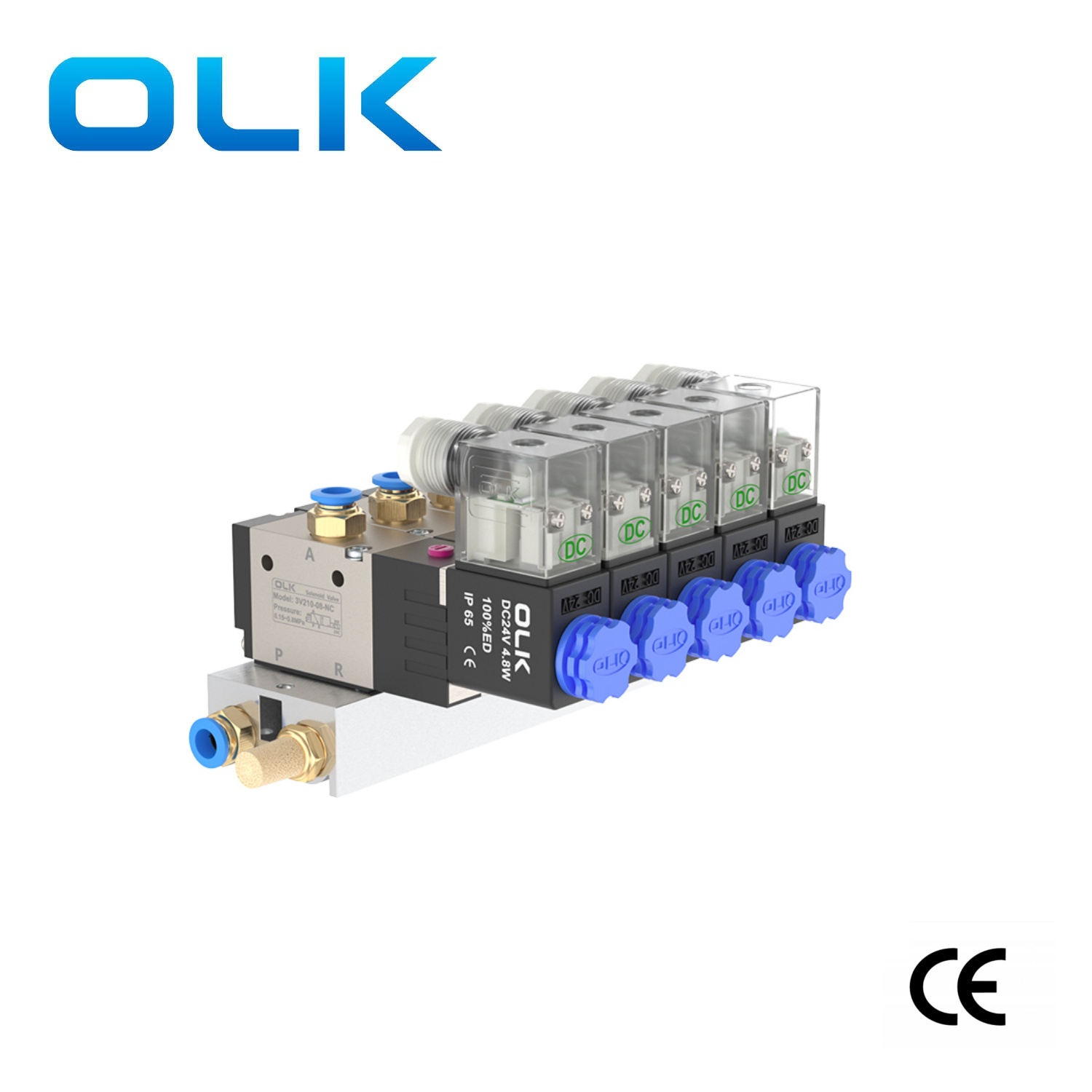

3V-spruitstukventiel

Als professionele fabrikant van 3V-spruitstukkleppen kunt u er zeker van zijn dat u een 3V-magneetventielgroep in onze fabriek koopt en OLK biedt u de beste after-sales service en tijdige levering.

Brand:
OLK
Position:
2 Position 3 Way
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Initial State:
NO,NC

Stuur onderzoek

Productomschrijving

3v-spruitstukventiel De stevige behuizing heeft een lange levensduur en is zeer geschikt voor elektrische en pneumatische vermogensregeling. Eenvoudig te installeren en te onderhouden. Het heeft een breed scala aan toepassingen, zoals huishoudelijke apparaten, industriële apparatuur, medische apparatuur, wasmachines, drinkfonteinen, tuinsproei-irrigatie, enz. Door zijn betrouwbare nauwkeurigheid is hij geschikt voor elke werksituatie.

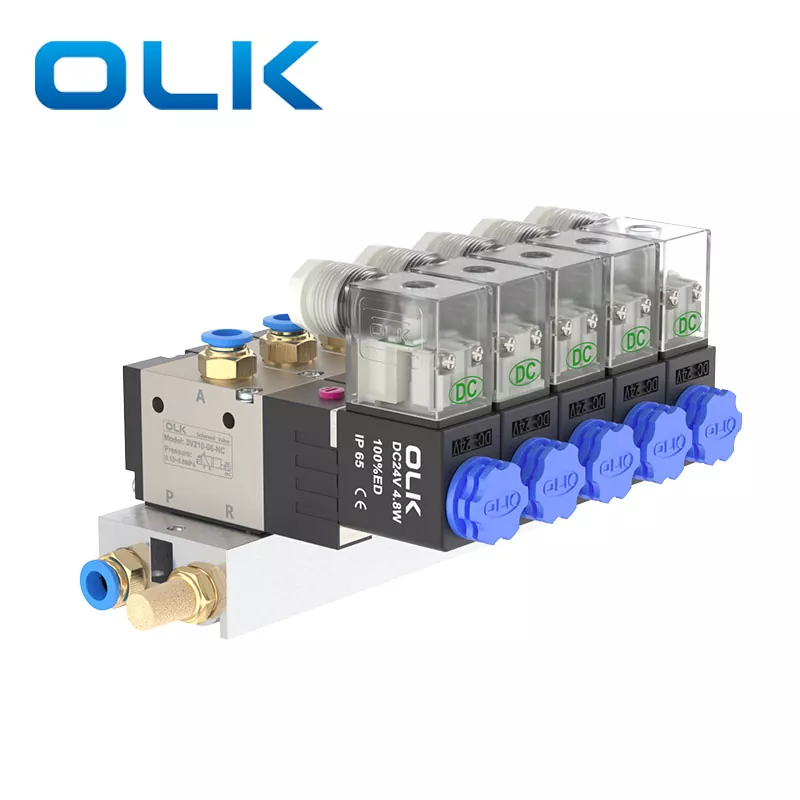

3v-serie ventielbusplaat

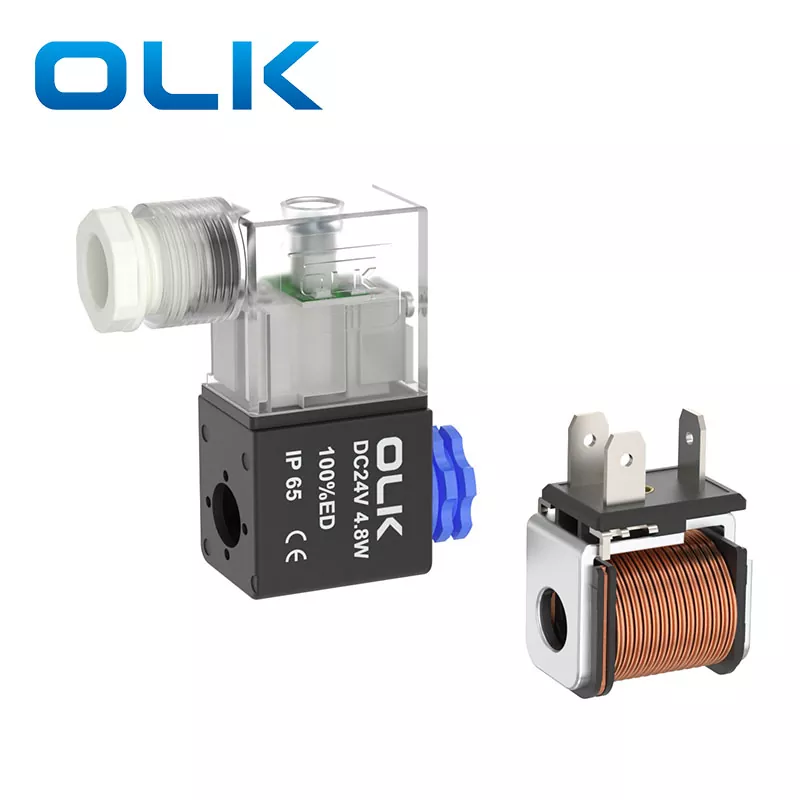

3V-ventielspoel

Specificaties en hoeveelheidstabel 3V-ventielspruitstukfittingen:

	Geluiddemper	plug	PL8-02	PC8-02	Busbord	3v magneetventiel
3V110-2F 3V210-2F 3V310-2F	1	2	1	2	2	2

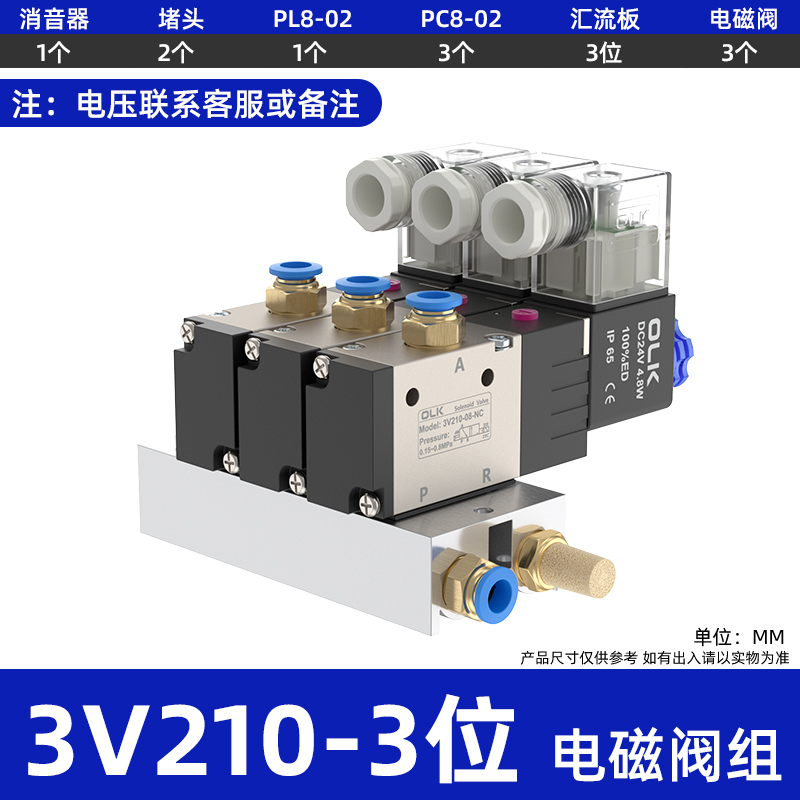

3V110-3F 3V210-3F 3V310-3F	1	2	1	3	3	3

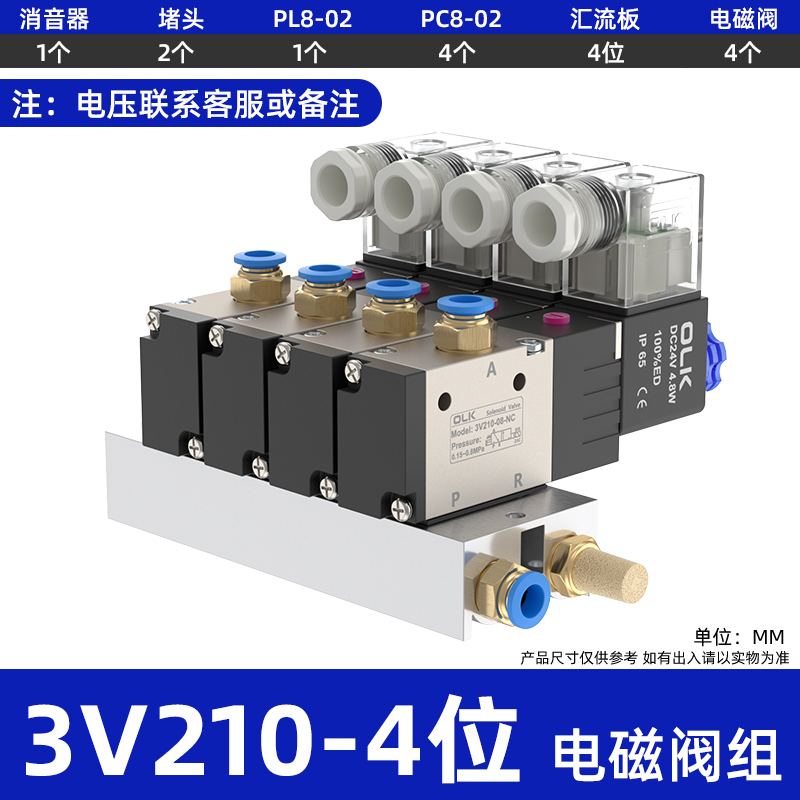

3V110-4F 3V210-4F 3V310-4F	1	2	1	4	4	4

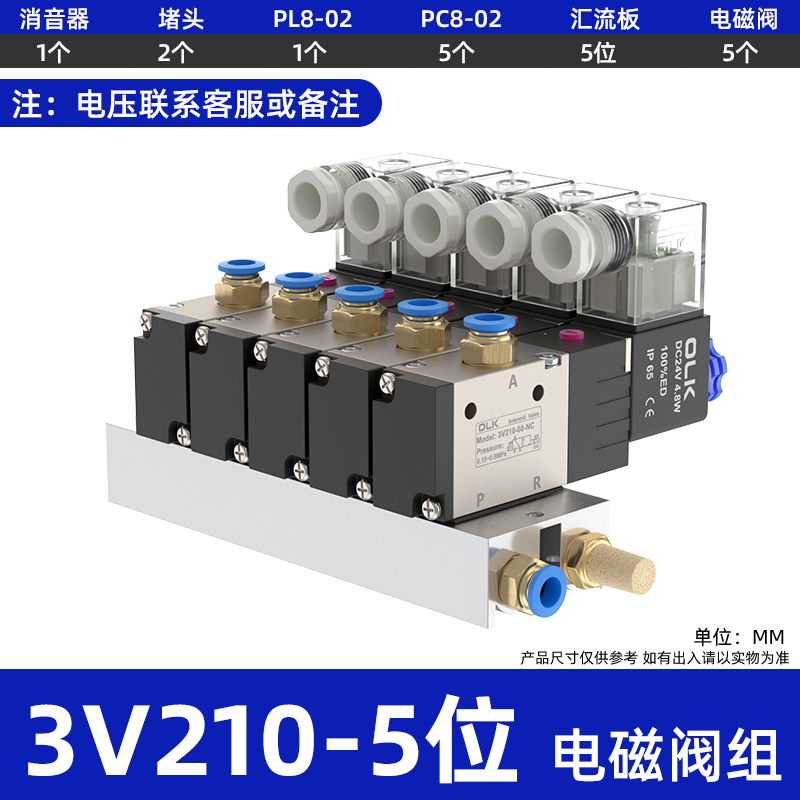

3V110-5F 3V210-5F 3V310-5F	1	2	1	5	5	5

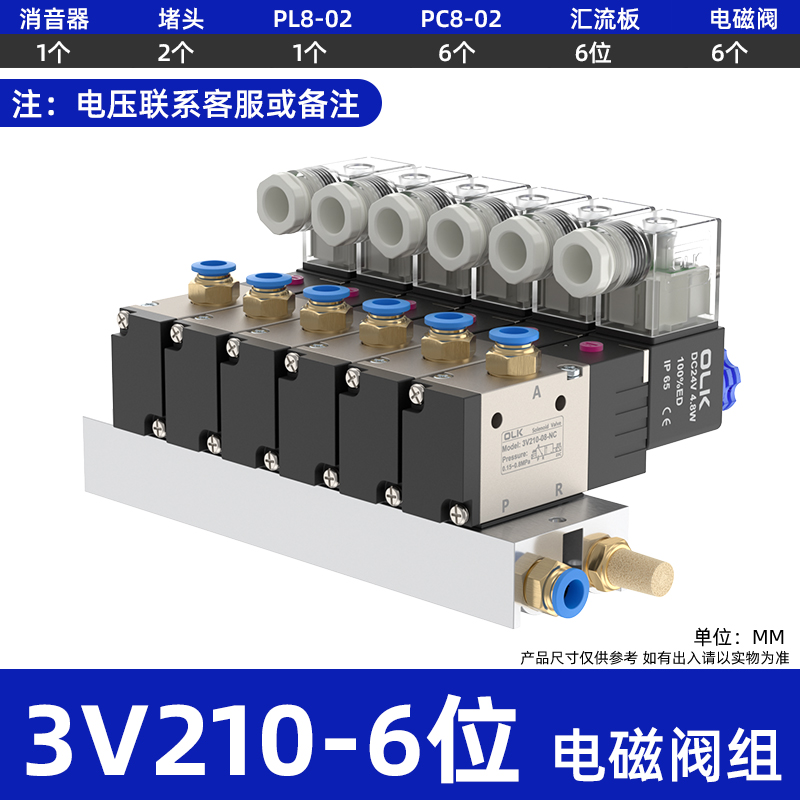

3V110-6F 3V210-6F PU-1612-100	1	2	1	6	6	6

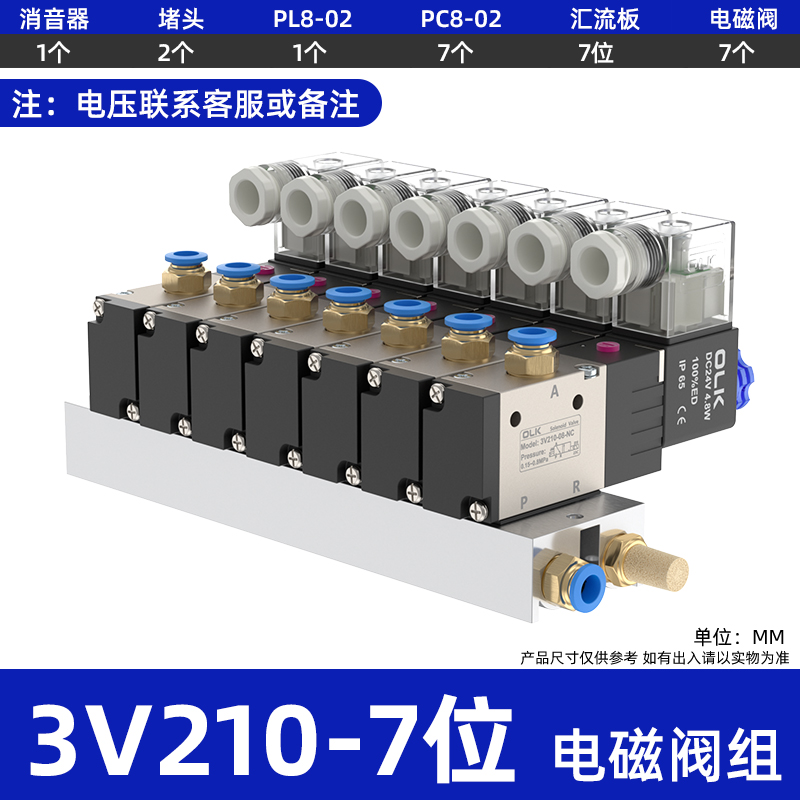

3V110-7F 3V210-7F 3V310-7F	1	2	1	7	7	7

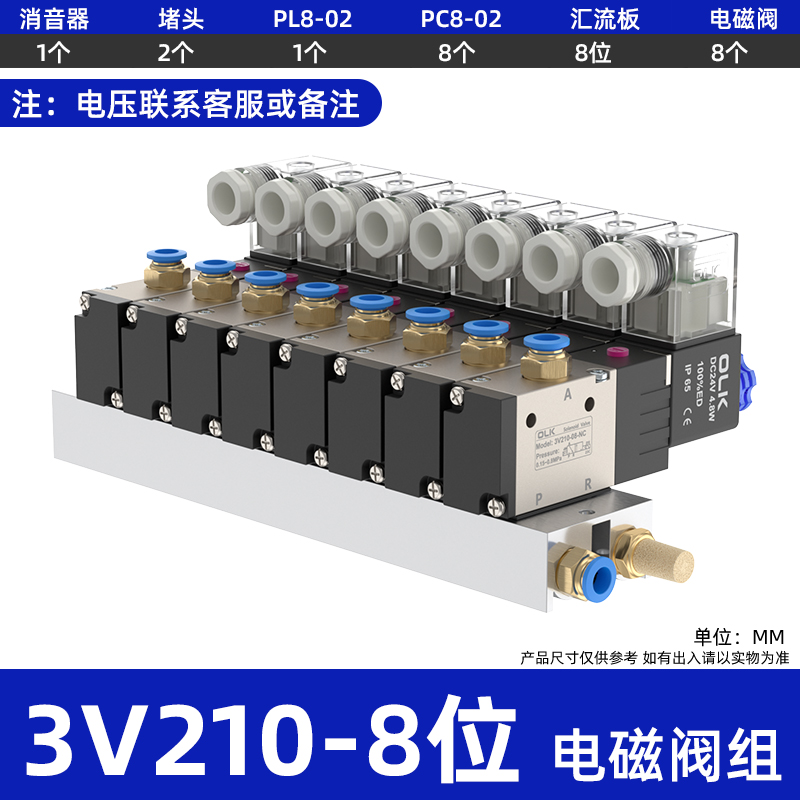

3V110-8F 3V210-8F 3V310-8F	1	2	1	8	8	8

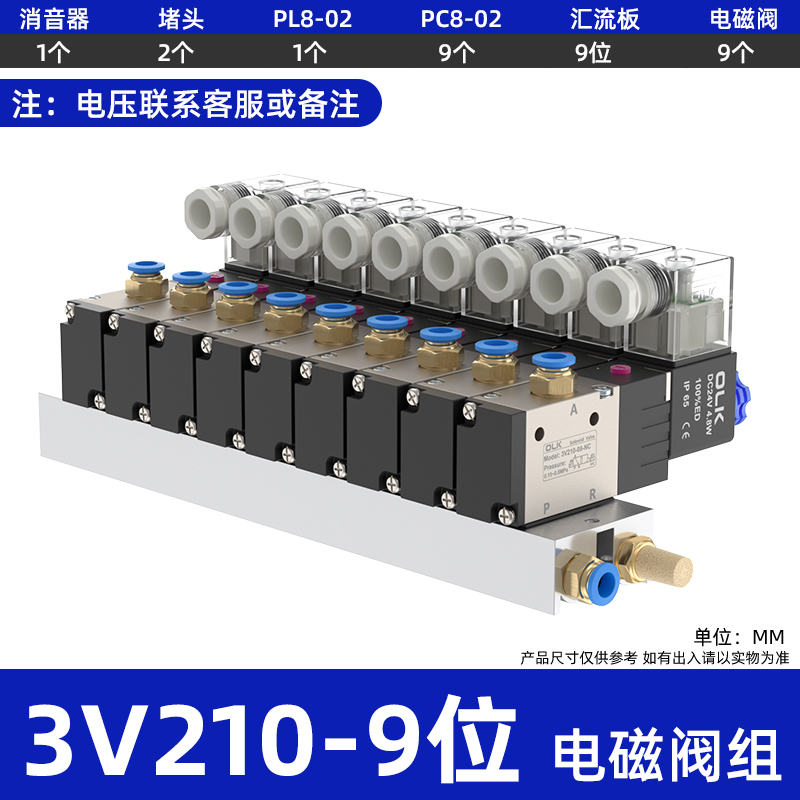

3V110-9F 3V210-9F 3V310-9F	1	2	1	9	9	9

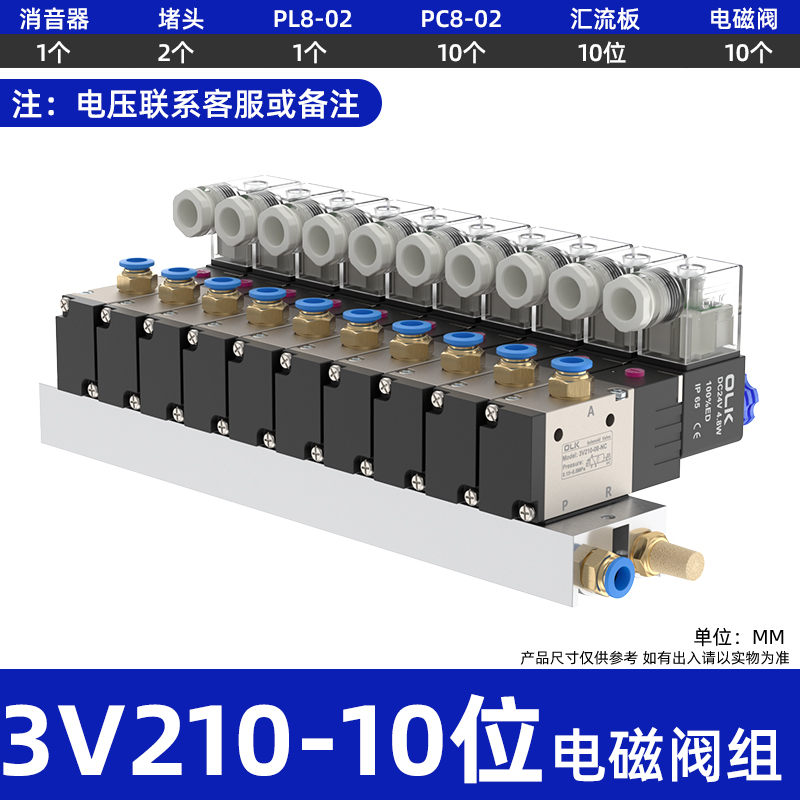

3V110-10F 3V210-10F 3V310-10F	1	2	1	10	10	10

3V 3v-spruitstukklep Algemene parametersgegevens:

werkend medium	Lucht (gefilterd door een filter van meer dan 40 μm)
Actie	Piloottype
aantal posities	Twee posities in drie richtingen
smerend	onnodig
Werkdrukbereik MPa(psi)	0,15∼0,8(21~114)
Gegarandeerde drukweerstand	1,5 MPa (215 psi)
Lichaamsmateriaal	aluminium legering
Standaard spanning	AC220V, AC110V, AC24V, DC24V, DC12V
Gebruik spanningsbereik	AC:±15%DC:±10%
beschermingsniveau	IP65 (DIN40050)
hittebestendigheidsklasse	Klasse B
Verbindingstype	DIN-contactdoostype, stopcontacttype
Opwinding tijd	0,05 seconden of minder

3v-spruitstukklep verschillende parameters

model	Poortdiameter	Werktemperatuur °C	MAX. bedrijfsfrequentie	Doorstroomdoorsnede mm² (CV-waarde)	Gebruik spanningsbereik
3V110-M5	M5	-20∼70	5 keer/seconde	5,5(0,31)	Wisselstroom: 3 VA. Gelijkstroom: 3 W
3V120-M5	M5	-20∼70	5 keer/seconde	5,5(0,31)	Wisselstroom: 3 VA. Gelijkstroom: 3 W
3V110-06	G1/8	-20∼70	5 keer/seconde	12,0(0,67)	Wisselstroom: 3 VA. Gelijkstroom: 3 W
3V120-06	G1/8	-20∼70	5 keer/seconde	12,0(0,67)	Wisselstroom: 3 VA. Gelijkstroom: 3 W

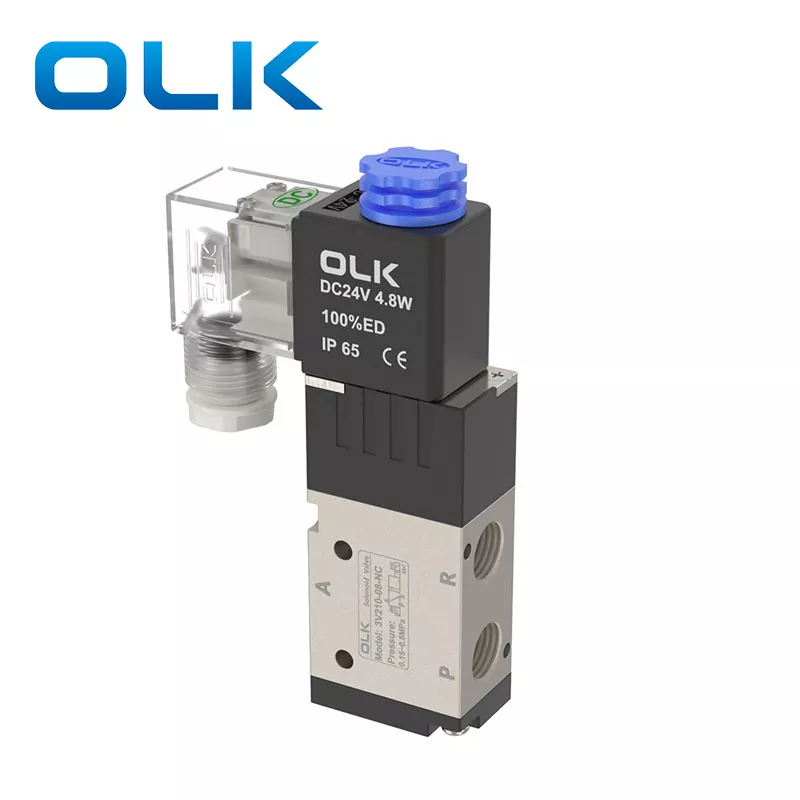

3V210-06	Inlaat=uitlaat=G1/8	-20∼70	5 keer/seconde	14,0(0,78)	AC: 6 VA DC: 4,8 W
3V220-06	Inlaat=uitlaat=G1/8	-20∼70	5 keer/seconde	14,0(0,78)	AC: 6 VA DC: 4,8 W
3V210-08	Inlaat=uitlaat=G1/4	-20∼70	5 keer/seconde	16,0(0,89)	AC: 6 VA DC: 4,8 W
3V220-08	Inlaat=uitlaat=G1/4	-20∼70	5 keer/seconde	16,0(0,89)	AC: 6 VA DC: 4,8 W
3V310-08	Inlaat=uitlaat=G1/4	-20∼70	5 keer/seconde	25,0(1,39)	AC: 6 VA DC: 4,8 W
3V320-08	Inlaat=uitlaat=G1/4	-20∼70	5 keer/seconde	25,0(1,39)	AC: 6 VA DC: 4,8 W
3V310-10	Inlaat=uitlaat=G3/8	-20∼70	5 keer/seconde	30,0(1,67)	AC: 6 VA DC: 4,8 W
3V320-10	Inlaat=uitlaat=G3/8	-20∼70	5 keer/seconde	30,0(1,67)	AC: 6 VA DC: 4,8 W
3V410-15	Inlaat=uitlaat=G1/2	-5∼60	3 keer/seconde	50,0(2,79)	AC: 6 VA DC: 4,8 W
3V420-15	Inlaat=uitlaat=G1/2	-5∼60	3 keer/seconde	50,0(2,79)	AC: 6 VA DC: 4,8 W

Compatibel met magneetventielen uit de OLK-series 3V100, 3V200 en 3V300. Wij bieden volledige montagediensten (klep + spruitstuk + fittingen)

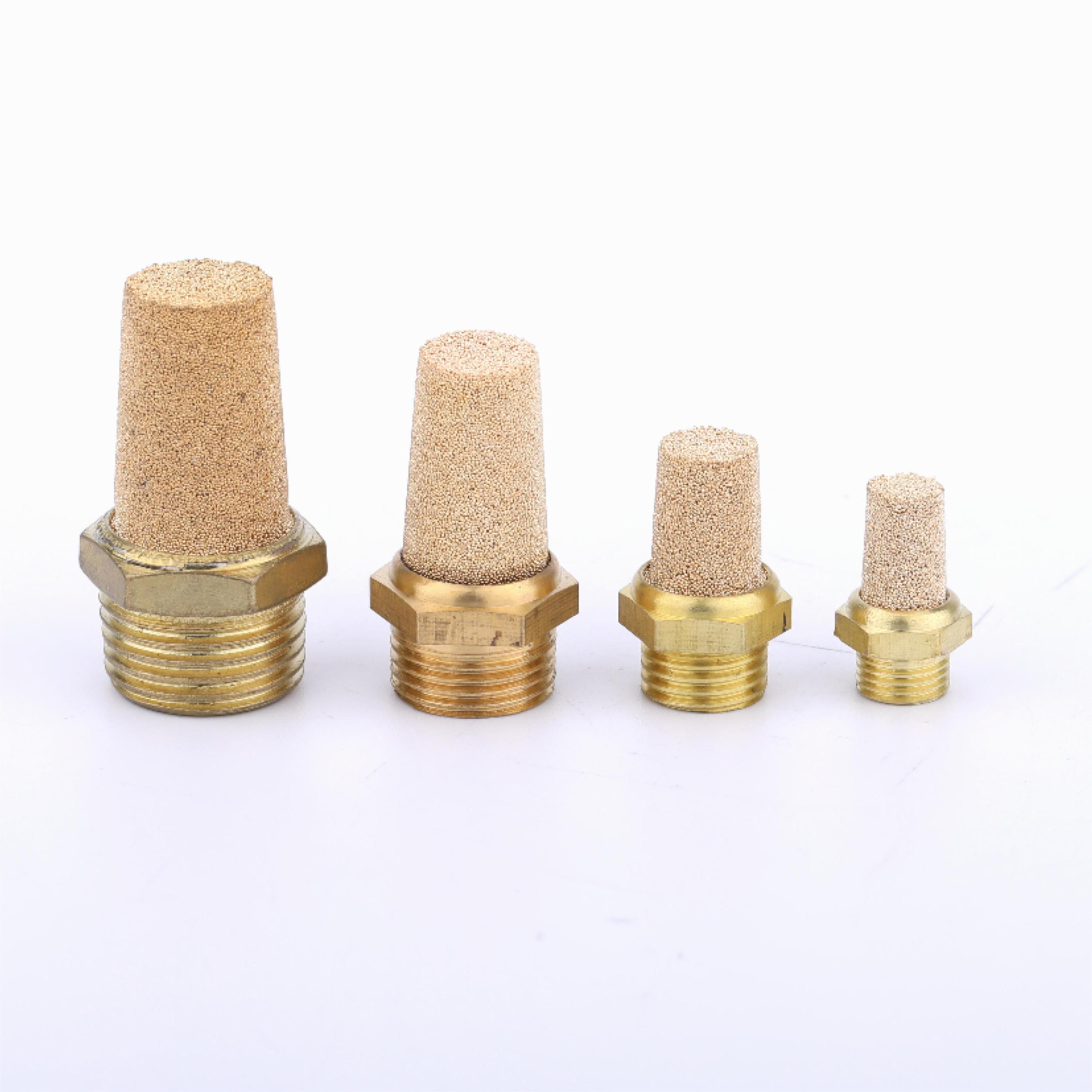

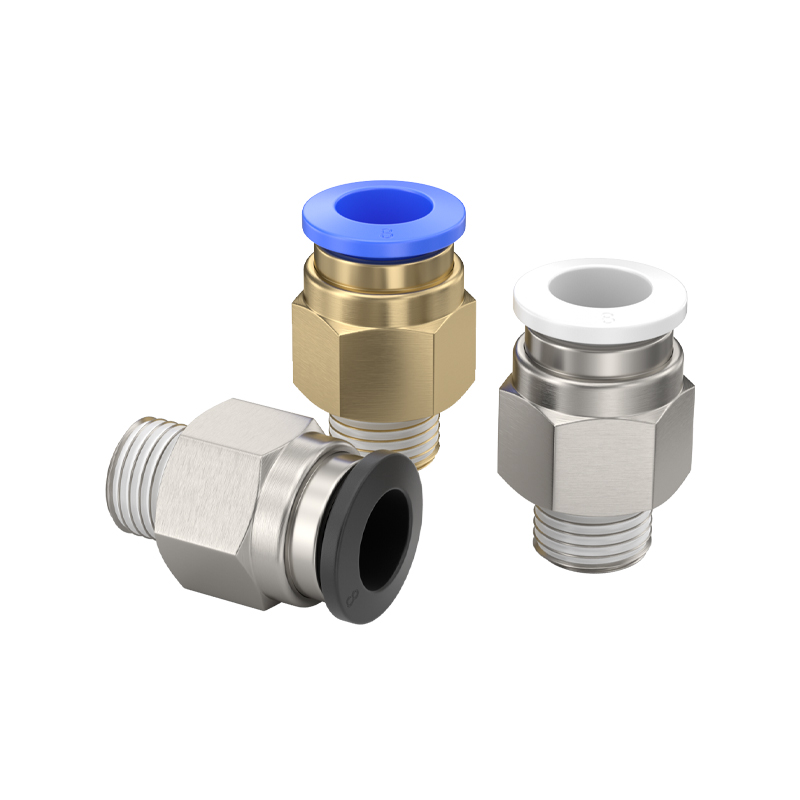

	3V magneetventiel	3V hoofdvouw	PC-fitting	geluiddemper van het torentype
