3v 4v verdeelstofklep

Het maakt niet uit of het een 3V- of 4V -pneumatische magneetklep is, naast het enkel kleptype, kunnen we ook veel solenoïde kleppen samenstellen. Dit wordt een 3V 4V verdeelstukklep of solenoïde klepbasisbar genoemd.

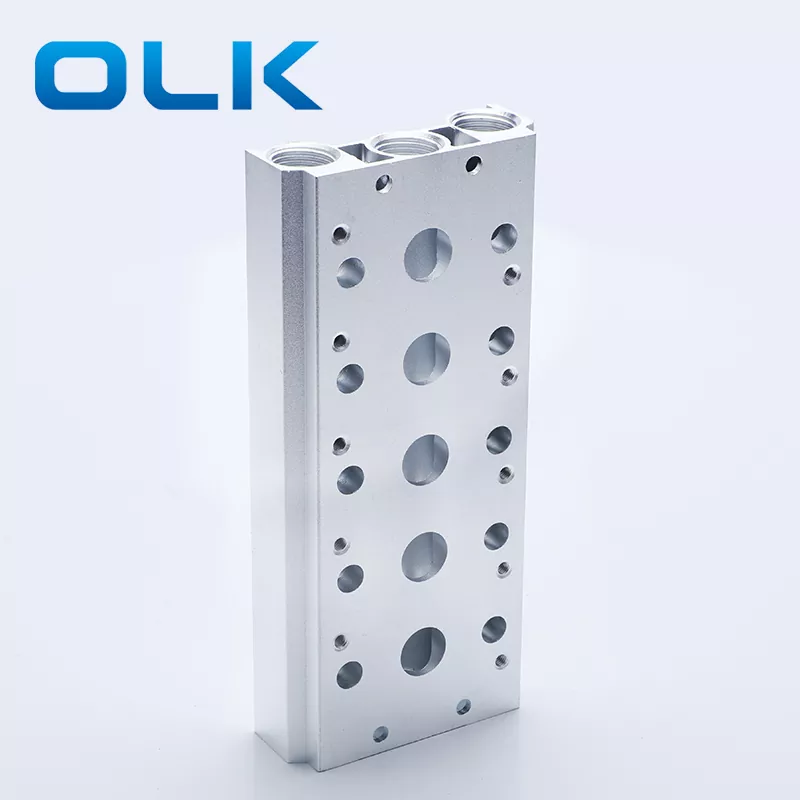

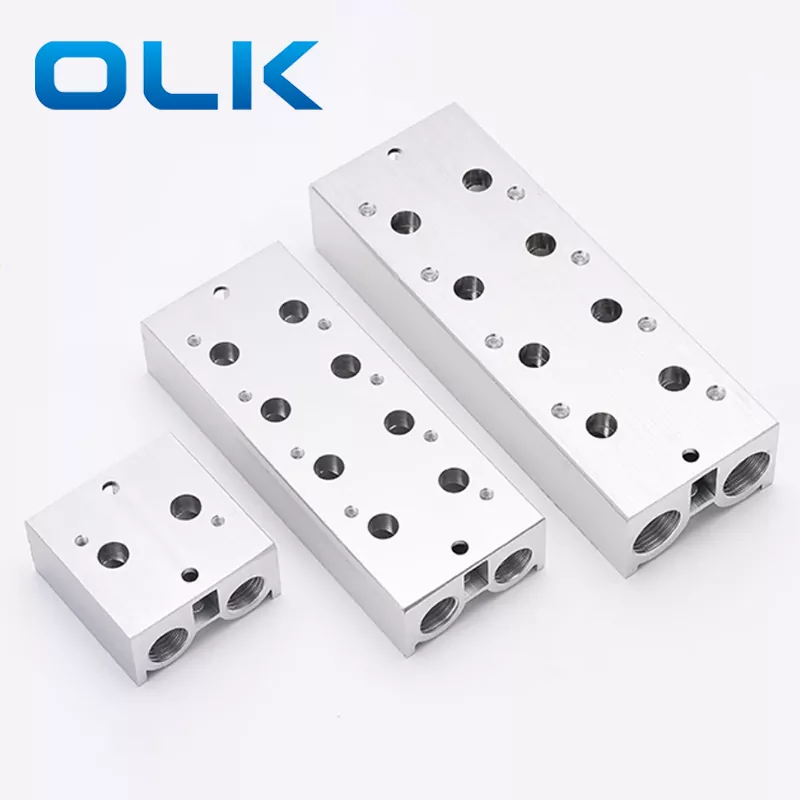

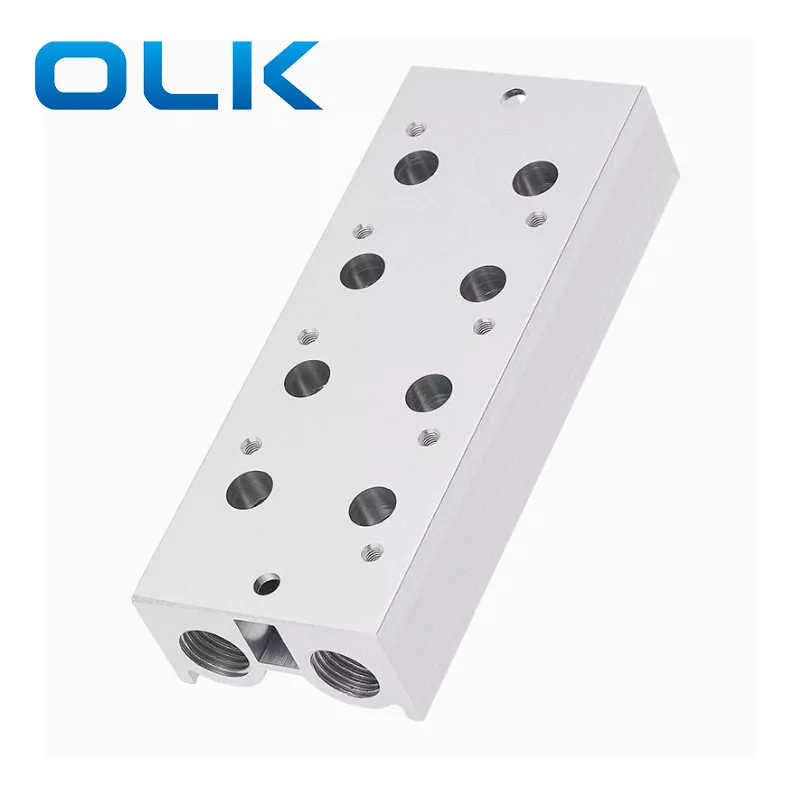

3V 4V verdeelstofklep is een plaat met veel luchtpaden. Het heeft compact ontwerp. Solenoïde klepbasis Busbar kan 2 tot 20 pneumatische magneetkleppen op één verdeelstuk installeren. Maar het aantal posities op het verdeelstuk kan niet worden gewijzigd.

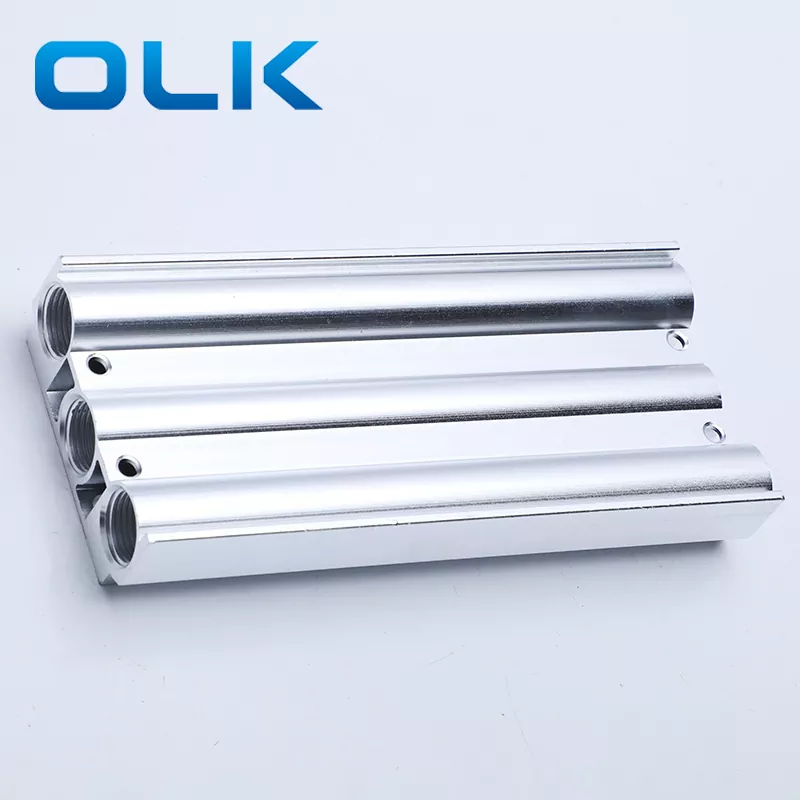

Alle pneumatische magneetkleppen op het spruitstuk delen dezelfde luchttoevoerpoort (P -poort) en uitlaatpoort (R -poort). Voor de 3V -verdeelstofklep is er één luchtinlaat en één luchtuitlaat aan de linkerkant. Twee pluggen zijn aan de rechterkant geïnstalleerd. Voor de 4V -verdeelstofklep is er één luchtinlaat in de middelste en twee luchtuitgangen aan beide zijden (aan de linkerkant). Drie pluggen zijn aan de rechterkant geïnstalleerd.

We kunnen een geluiddemper of een plug op de uitlaatpoort installeren. Wanneer we een geluiddemper gebruiken, moeten we ervoor zorgen dat de kleine gaten niet worden geblokkeerd.

3V/4V ​​MANIFOLD SOLENODOOD VLEP PRODUCT KARIZENTISTEN ：

1. Het kan een uniforme reeks directionele regelkleppen integreren in een klepgroep, waardoor ruimte en kosten worden bespaard.

2. Het heeft verenigde inname, uitlaat en bedrading, waardoor het gemakkelijk is om fouten te vinden.

3. Het is flexibel in combinatie en heeft een sterke uitbreidbaarheid, waardoor een willekeurige combinatie of uitbreiding van het aantal aangesloten regelkleppen mogelijk is

Aandacht:

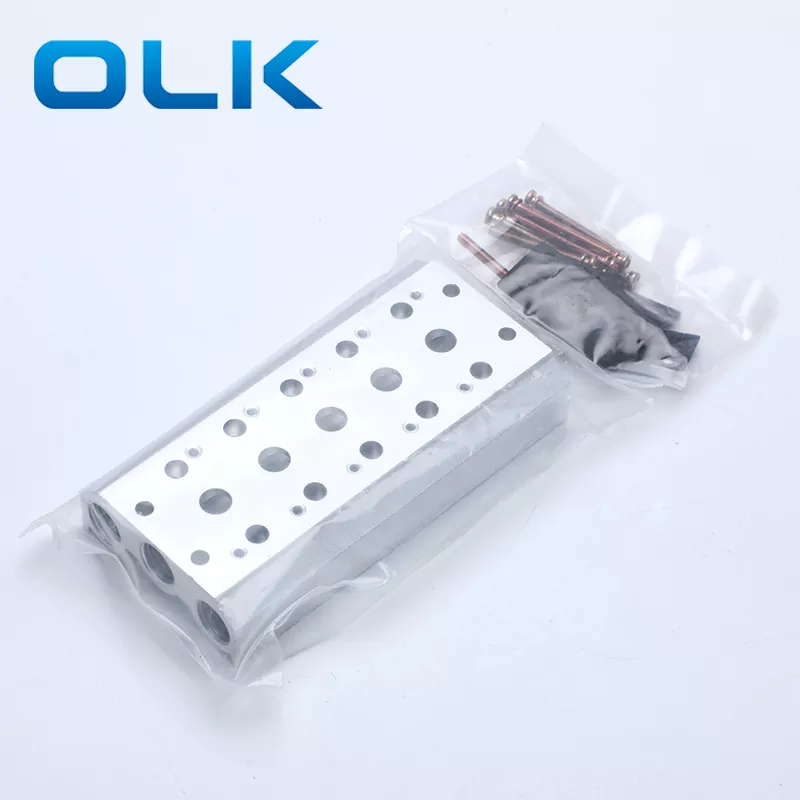

1.3V-manifold Solenoïde klepkits bevatten verdeelstuk, afdichting en schroef;

2.3V Solenoïde Klep Vangstuk Blanco Plaat Kits bevatten lege plaat en schroef.

3. Bij het installeren van de pakking tussen de pneumatische magneetklep en de klepplaat, moet het uitstekende deel worden geïnstalleerd naar beneden om naar beneden te voorkomen om luchtlekkage te voorkomen.

FAQ's:

1.Wat is de functie van blanco platen in solenoïde klepgroepen?

Afdichting ongebruikte posities: de lege plaat wordt gebruikt om gereserveerde posities in het klepverdeelstuk te bedekken waar momenteel geen magneetklep is geïnstalleerd, waardoor luchtlekkage en het binnendringen van stof of puin worden voorkomen. Het zorgt voor de algehele luchtdichtheid van de klepassemblage. De lege plaat zorgt voor een eenvoudige toekomstige uitbreiding of herconfiguratie zonder dat het gehele verdeelstuk nodig is om onderhoudskosten te verminderen. In bepaalde gevallen kan de lege plaat ook worden gebruikt om specifieke kanalen te isoleren voor veiligheid of wanneer een deel van het systeem tijdelijk niet in gebruik is.

2. WAT'S PIPINGSYPEN VAN DE 3V 4V VEELLIJKSKLEP

Een enkele pneumatische klep of een solenoïde klepbasisbar, er zijn twee soorten leidingen met externe buizen: directe leidingen en basisleidingen.
