XQ snel uitlaatklep

Model:XQ170600

OLK is een van de professionele XQ -fabrikanten van snelle uitlaatklep en leveranciers in China. Onze producten zijn CE -gecertificeerd en hebben op voorraad van de fabriek, welkom bij de groothandel XQ snel uitlaatklep van ons.

Stuur onderzoek

Productomschrijving

OLK XQ Snelle uitlaatklep is een klep die automatisch onder druk uit de uitlaat uit de uitlaat uitput wanneer de inlaatdruk naar een bepaalde waarde daalt. Wanneer er luchtdruk is bij de inlaat, wordt de klepkern (eenrichtingsafdichtingsring of diafragma) open geduwd, waardoor de uitlaatpoort wordt gesloten en uit de stopcontact wordt uitgevoerd. Wanneer de inlaat wordt geleegd, duwt de uitlaatdruk de klepkern om de inlaat af te dichten en wordt het uitlaatgas snel door de uitlaatpoort uitput. XQ Snelle uitlaatklep biedt vijf opties voor verbindingsgrootte: M5, G1/8, G1/4, G3/8 en G1/2.

Toepassing en voorzorgsmaatregelen voor XQ snel uitlaatklep:

XQ Snelle uitlaatklep wordt gebruikt in situaties waar pneumatische componenten en apparaten snel moeten uitputten. Indien geïnstalleerd tussen de cilinder en de directionele klep, wordt de cilinder direct door de XQ -snelle uitlaatklep in plaats van de directionele klep, waardoor de bewegingssnelheid van de cilinder aanzienlijk wordt verhoogd. Dit effect is vooral merkbaar wanneer de pijpleiding tussen de cilinder en de klep lang is. Als de uitlaatpoort van de directionele klep groot is en de verbindingspijp tussen de cilinder en de klep kort is, is het installeren van een snelle uitlaatklep niet nodig.

Om een snelle uitlaat te bereiken, moet de druk bij de snelle uitlaatklepinlaat snel worden geleegd, dus de uitlaatgas aan de inlaat (tussen de directionele klep en de snelle uitlaatklep) moet niet worden geholpen.

Zorg ervoor dat de cilinder voldoende dempingscapaciteit heeft bij gebruik van de XQ snel uitlaatklep.

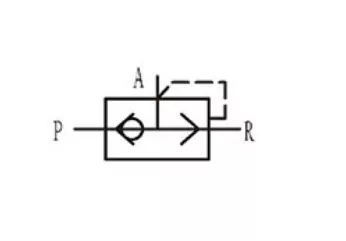

XQ Quick Release Klep Symbool

Bestelcode bestellen:
XQ17	0600
Model: XQ -serie 3/2 Way Snelle uitlaatklep	Poortgrootte:
	0600: G1/8
	0800: G1/4
	1000: G3/8
	1500: G1/2
	2000: G3/4
	2500: G1

Xq snelle uitlaatklep algemene parameters

Specificatie	Poortgrootte	Boring (mm)	Flow (m³/min)	Duurzaamheid (x10⁴ cycli)	Bedrijfsdrukbereik (MPA)	Reactietijd (s)
XQ-M5	M5	4	–	≥ 200	0,12 ~ 1,0	≤ 0,03
XQ170600	G1/8	6	≥ 0,3			≤ 0,03
XQ170800	G1/4	6	≥ 0,9			≤ 0,03
XQ171000	G3/8	8	≥ 2.5			≤ 0,04
XQ171500	G1/2	15	≥ 4.5			≤ 0,05
XQ172000	G3/4
XQ172500	G1

FAQ's:

Wat is de functie van XQ snel uitlaatklep?

Verminder het luchtverbruik en verbeteren de energie -efficiëntie van pneumatische systemen:

Vanwege de werking van de snelle uitlaatklep van de luchtcilinder XQ hoeft de pneumatische cilinder alleen een kleine hoeveelheid perslucht te gebruiken tijdens beweging, zonder een grote hoeveelheid lucht in de omgeving te ontladen. Dit helpt om het luchtverbruik van het systeem te verminderen en de energie -efficiëntie van het pneumatische systeem te verbeteren.

Wat moet worden opgemerkt bij het installeren van de XQ Quick Uitlaatklep?

Zorg ervoor dat de installatierichting van de klep correct is, meestal gemarkeerd met P (inlaat), A (uitlaat) en R (uitlaatpoort)
