Zenders Pneumatisch-elektrisch relais

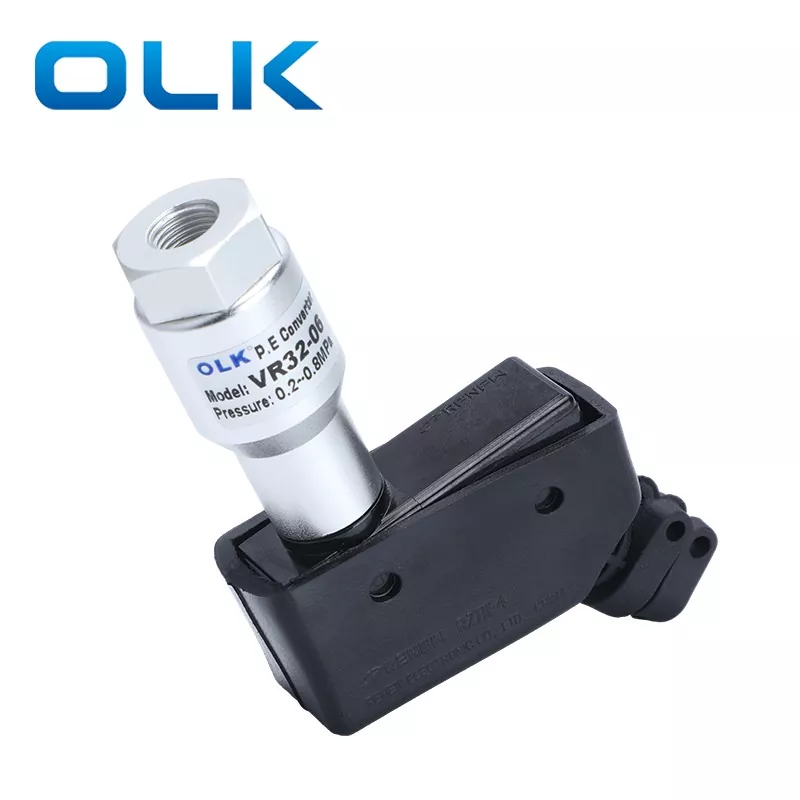

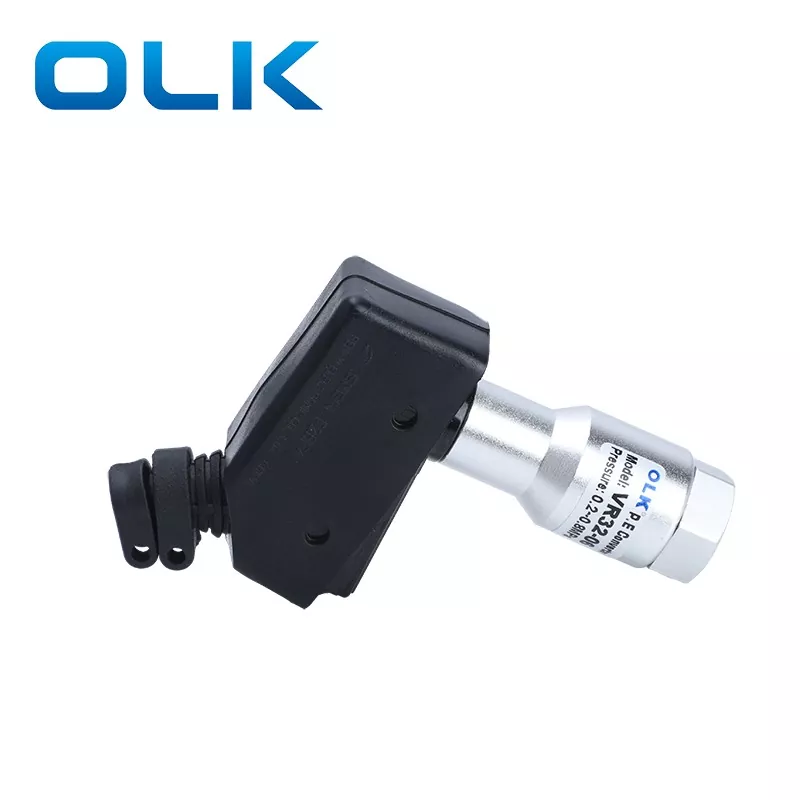

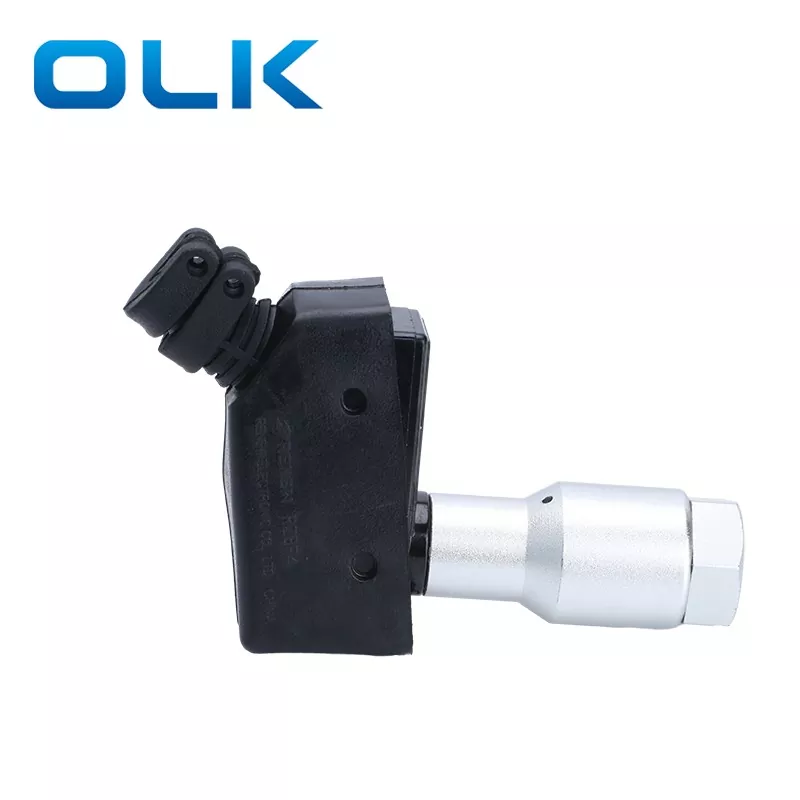

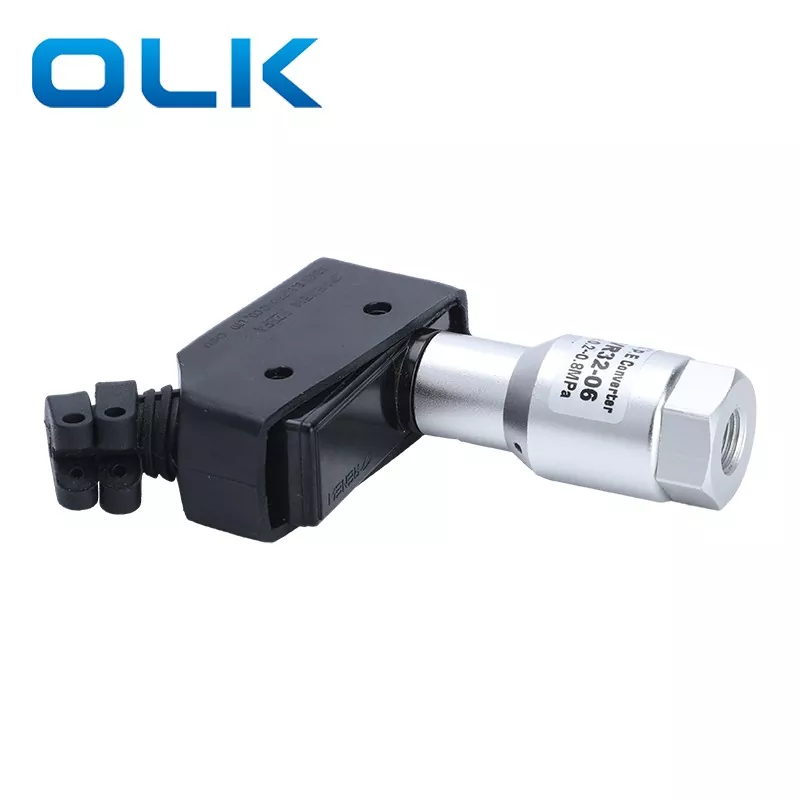

OLK-zenders Pneumatisch-elektrisch relais SMC TYPE VR3200-serie is een drukschakelaar die pneumatische signalen omzet in elektrische signalen. Het bestaat uit vijf hoofdonderdelen: een microschakelaar, veer, zuiger, behuizing en deksel. Bedrijfsdruk is 0,1-1,0 MPa. VR3200 Pneumatisch-elektrische precisie-schroefdraadinterfaces kunnen niet gemakkelijk worden gestript. Beide uiteinden zijn voorzien van stofpluggen en het gebruik van een speciale beschermhoes maakt ze duurzamer en verlengt hun levensduur.

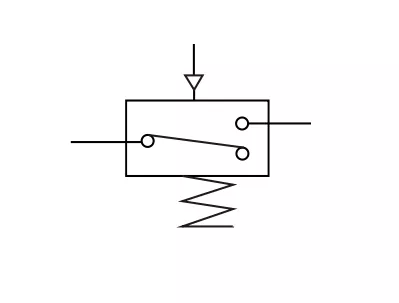

Symbool:

Toepassingen van drukschakelaars:

1. Cilinderdrukdetectie: de pneumatische drukschakelaar detecteert de druk in cilinders.

2. Vacuümbevestiging op robotarmen: Dichtbij de zuignap van een robotarm op een automatische transportband bevestigt de schakelaar de zuigkracht.

3. Gaslekdetectie: Met behulp van een lagedruksensor detecteert de schakelaar kleine gasveranderingen om lekkage te meten.

4. Beheer van toevoerdruk: Door een drukschakelaar aan te sluiten op een regelaar in een pneumatisch systeem, kan de toevoerdruk worden ingesteld op basis van de weergegeven drukwaarde. Tijdens bedrijf geeft de weergegeven waarde aan of de toevoerdruk abnormaal is. In een wasproductielijn bewaken meerdere vloeistofdrukschakelaars bijvoorbeeld de toevoer van water, olie, enz. Op hydraulische cilinders bevestigen drukschakelaars de hamerkracht.

5. Positiedetectie: een digitale drukschakelaar detecteert de tegendruk van het mondstuk om de positie van werkstukken te bevestigen.

6. Luchtstroomregeling

7. Controle van filterverstopping: Een verschildruksensor meet het drukverschil aan beide zijden van het filter. Een groter verschil duidt op meer verstopping. Op basis van de verstoppingsstatus kan het filter worden gereinigd of vervangen.

8. Detectie van vloeistofniveau: Een verschildruksensor detecteert vloeistofniveaus door de onderste luchtpoort af te dichten. Naarmate het vloeistofniveau verandert, verandert de nettodruk in de aangesloten verticale leiding, waardoor niveaudetectie mogelijk is.

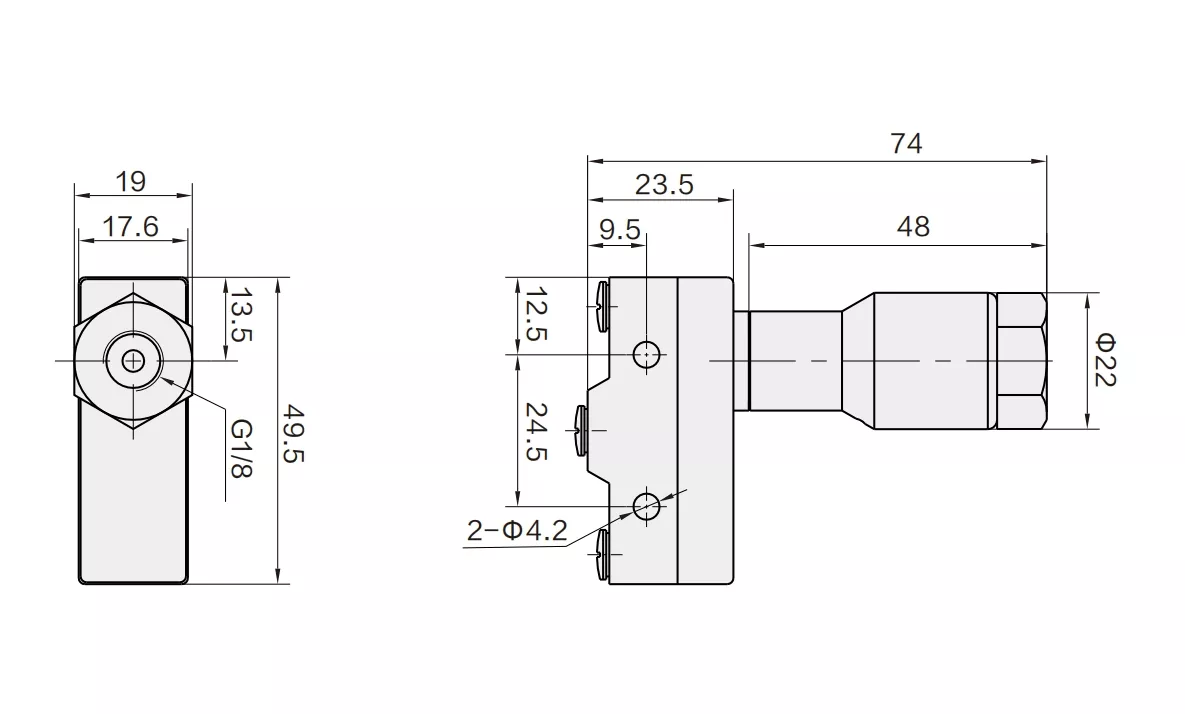

SMC-type VR320-serie Zenders: Pneumatisch-elektrisch relais Algemene parameters

Veelgestelde vragenvoor VR32 elektropneumatische omvormer:

1. Kan uw VR32 elektropneumatisch relais de VR3200 of VR3201 van SMC rechtstreeks vervangen?

Ja. De VR32-serie van OLK is volledig compatibel met de SMC VR3200/3201-serie wat betreft montageafmetingen, poortgrootte (1/8") en elektrische prestaties. Het is een 100% drop-in vervanging met een concurrerendere prijs. Kosteneffectieve VR3200-vervanging!

2.Wat is het verschil tussen een VR32-converter en een drukschakelaar?

De VR32 is een mechanisch pneumatisch-elektrisch relais ontworpen om een ​​pneumatisch signaal om te zetten in een elektrisch contactsignaal. Het is eenvoudig en duurzaam en wordt voornamelijk gebruikt voor het detecteren van de "Lucht AAN/UIT"-status of slagbevestiging. Drukschakelaars zijn daarentegen vaak voorzien van digitale displays en nauwkeurige instelschalen voor het bewaken van specifieke drukwaarden.

3.Wat zijn de typische toepassingsscenario's voor VR32 pneumatisch-elektrische omvormers?

Cilinderpositiedetectierelais:

Detectie van cilinderslaglimiet: Wanneer de cilinder de limiet bereikt, stijgt de druk en stuurt VR32 een signaal naar de PLC, waardoor de machine wordt gevraagd door te gaan naar de volgende stap.

Veiligheidsvergrendeling: De machine start alleen als de luchtdruk de standaard bereikt en het circuit is aangesloten.
