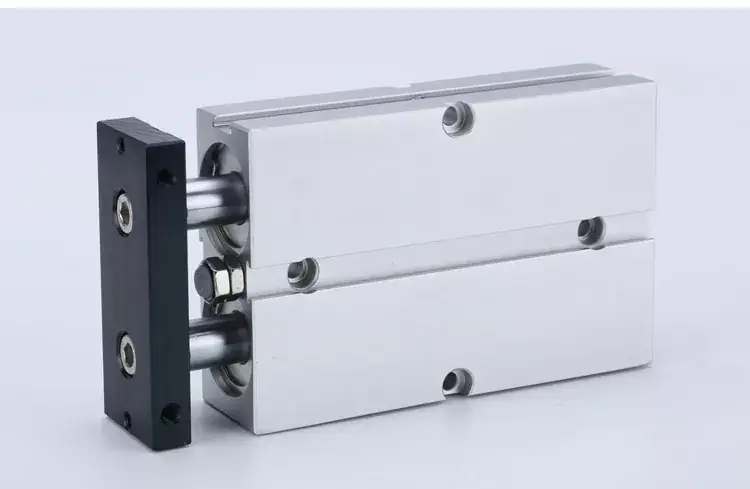

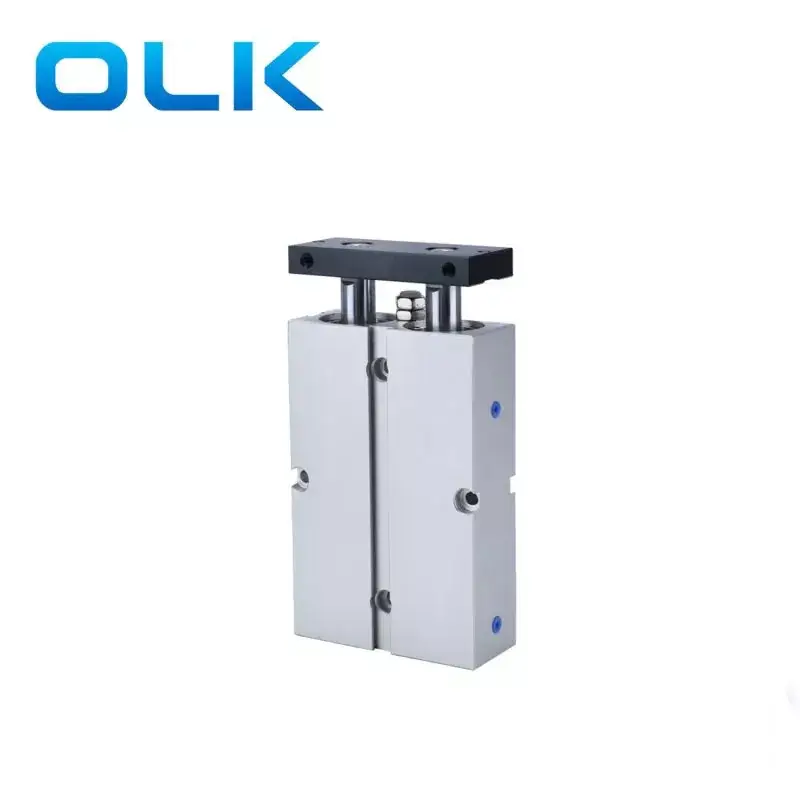

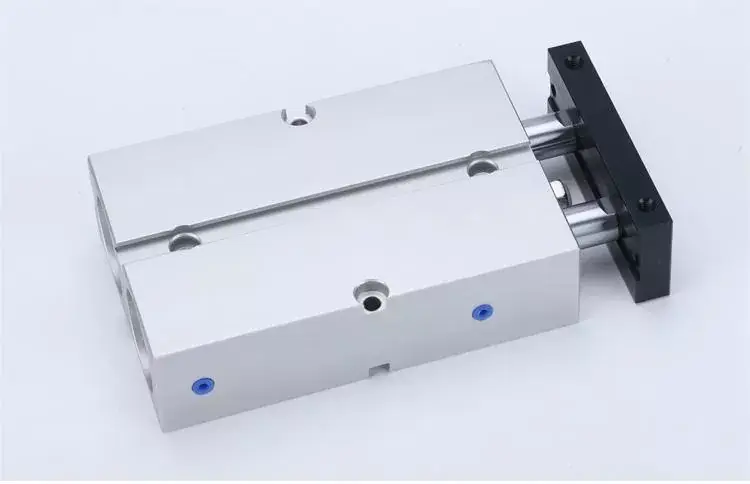

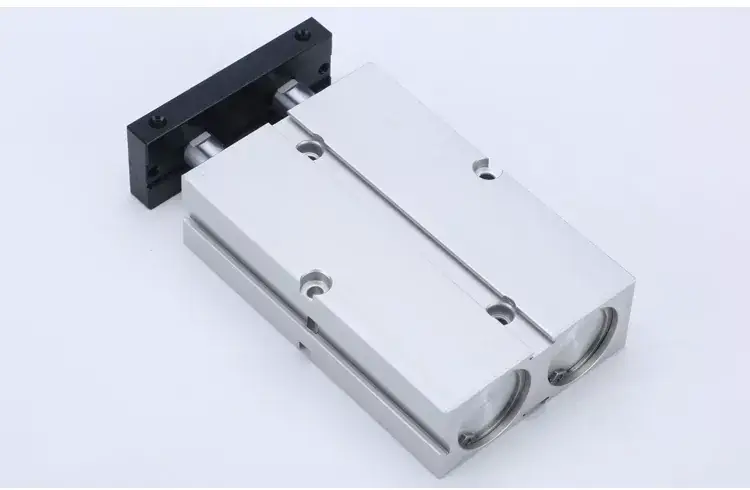

Onze fabriek is gespecialiseerd in de productie van TN -serie dubbele ascilinder. Welkom om TN -serie Dual Axis Cilinder van OLK te kopen. Elk verzoek van klanten wordt binnen 24 uur beantwoord. De Ouleikai (OLK) TN dubbele ascilinder maakt gelijktijdige controle van meerdere assen mogelijk, waardoor complexe bewegingspaden en samenwerkingswerk met meerdere as worden vergemakkelijkt.
Vergeleken met het afzonderlijk gebruik van meerdere cilinders met één as, wordt de TN dubbele ascilinder meerdere activeringsassen, met een ruimtebesparende ingebedde lichaamsmontagevorm die compacter is.
OLK-pneumatische leveranciers met geavanceerd ontwerp en geoptimaliseerde besturingsalgoritmen, het bereikt een efficiënte energieverbruik en energiebesparende effecten, waardoor het energieverbruik en de bedrijfskosten worden verminderd.
Het vaste paneel van de TN dubbele ascilinder heeft montagegaten aan drie zijden, waardoor het laden van meerdere positie wordt vergemakkelijkt. Het zorgt voor een precieze synchrone controle van meerdere assen, waardoor synchrone beweging van elke as in complexe bewegingspaden wordt gewaarborgd.
1. Voldoen aan de bedrijfsnormen.
2. Ingebedde lichaamsinstallatie voor ruimtebesparing.
3. bezit bepaalde buiging en torsieresistentie, in staat om zijdezijdige belastingen te weerstaan.

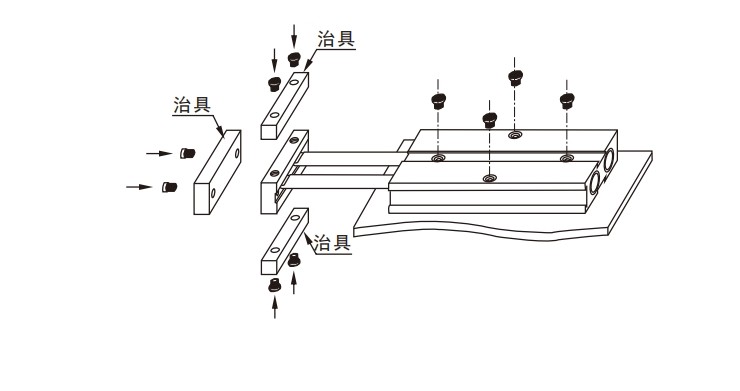

4. Montagegaten op drie zijden van de vaste plaat vergemakkelijken montage met meerdere positie.
5. Verstelbaar front-end botsingskussen op het lichaam zorgt voor aanpassing van de cilinderslag en impactverlichting.
6. Deze reeks cilinders is standaard uitgerust met magnetische bijlagen, met niet-magnetische opties beschikbaar.
|
Boring maat (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Acteermodus |
Dubbel handelen |
|||||
|
Werkmedium |
Schoongemaakte lucht |
|||||
|
Werkdruk |
0,1-1,0 MPa (14-145psi) |
|||||
|
Proefdruk |
1,5 MPa (215psi) |
|||||
|
Werktemperatuurbereik |
‘-20-70 ℃ |
|||||
|
Werksnelheidsbereik |
30-500 |
|||||
|
Bufferingsmodus |
Crash Cushion |
|||||
|
Niet-rijen precisie |
± 0,4 |
± 0,3 |
||||
|
Poortgrootte |
M5 x 0,8 |
PT1/8 |
||||
De niet-roterende nauwkeurigheid verwijst naar de hoek. De vaste plaat van de cilinder kan roteren wanneer de cilinder zich in de volledig ingetrokken toestand bevindt.
De beschikbare overnamedraadtypen zijn NPT en G.
PS: alle TN -serie dubbele ascilinder met magneten.
TN -serie Dual Axis Cilinder Symbol:
|
Bestelcode |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODEL |
|
Boormaat |
|
hartinfarct |
|
Magneet |
|
Draad |
|
TN: dubbele staafcilinder (dubbelwerken), volledige serie met magneet |
|
|
|
|
|
S: met magneet |
|
Blanco: PT -thread |
|
|
|
|
|
|
|
|
|
T: NPT -thread |
|
|
|
|
|
|
|
|
|
G: G Thread |

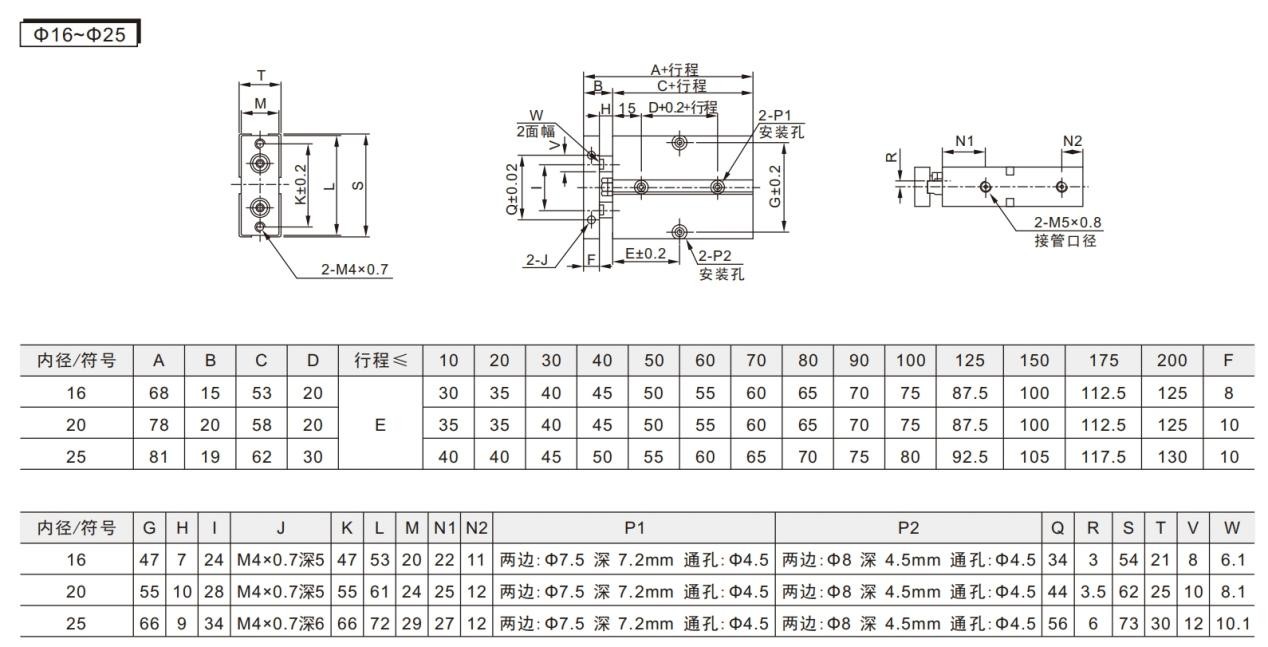

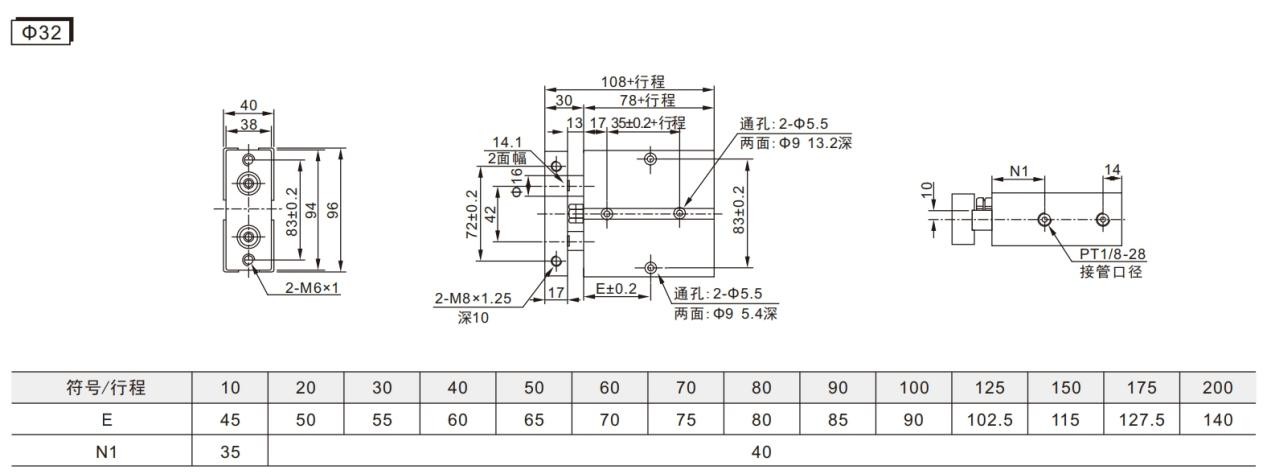

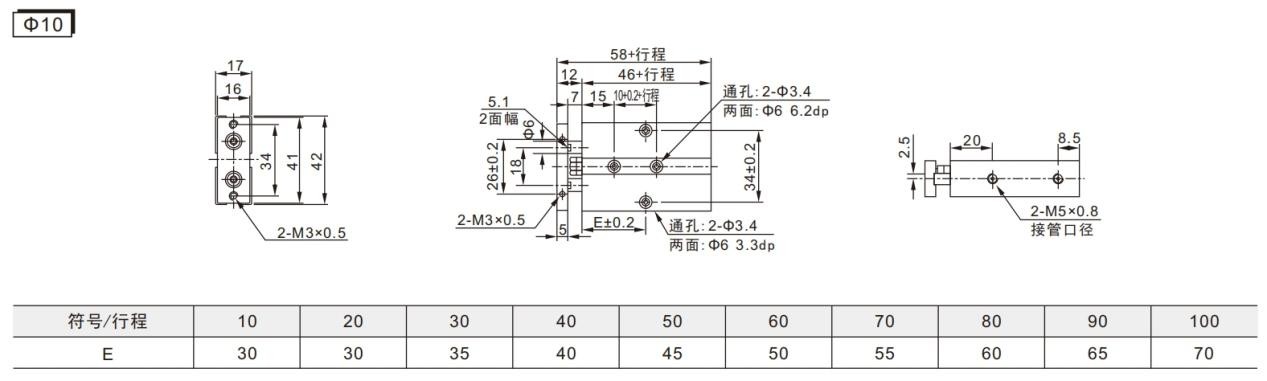

TN -serie Dual Axis Cilinder Standard Specificatie:
|
Boring maat (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Acteermodus |
Dubbel handelen |
|||||
|
Werkmedium |
Schoongemaakte lucht |
|||||
|
Werkdruk |
0,1-1,0 MPa (14-145psi) |
|||||
|
Proefdruk |
1,5 MPa (215psi) |
|||||
|
Werktemperatuurbereik |
‘-20-70 ℃ |
|||||
|
Werksnelheidsbereik |
30-500 |
|||||
|
Bufferingsmodus |
Crash Cushion |
|||||
|
Niet-rijen precisie |
± 0,4 |
± 0,3 |
||||
|
Poortgrootte |
M5 x 0,8 |
PT1/8 |
|
|||
De niet-roterende nauwkeurigheid verwijst naar de hoek. De vaste plaat van de cilinder kan roteren wanneer de cilinder zich in de volledig ingetrokken toestand bevindt.
De beschikbare overnamedraadtypen zijn NPT en G.
PS: Alltn Series Dual Axis Cilinder met magneten.
|
Boring (mm) |
Zuigerstangdiameter (mm) |
Type acteren |
Effectief gebied (mm²) |
Luchtdruk (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Dubbel handelen |
Duwzijde |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Duwzijde |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Dubbel handelen |
Duwzijde |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Duwzijde |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Dubbel handelen |
Duwzijde |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Duwzijde |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Dubbel handelen |
Duwzijde |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Duwzijde |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Dubbel handelen |
Duwzijde |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Duwzijde |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Dubbel handelen |
Duwzijde |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Duwzijde |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
