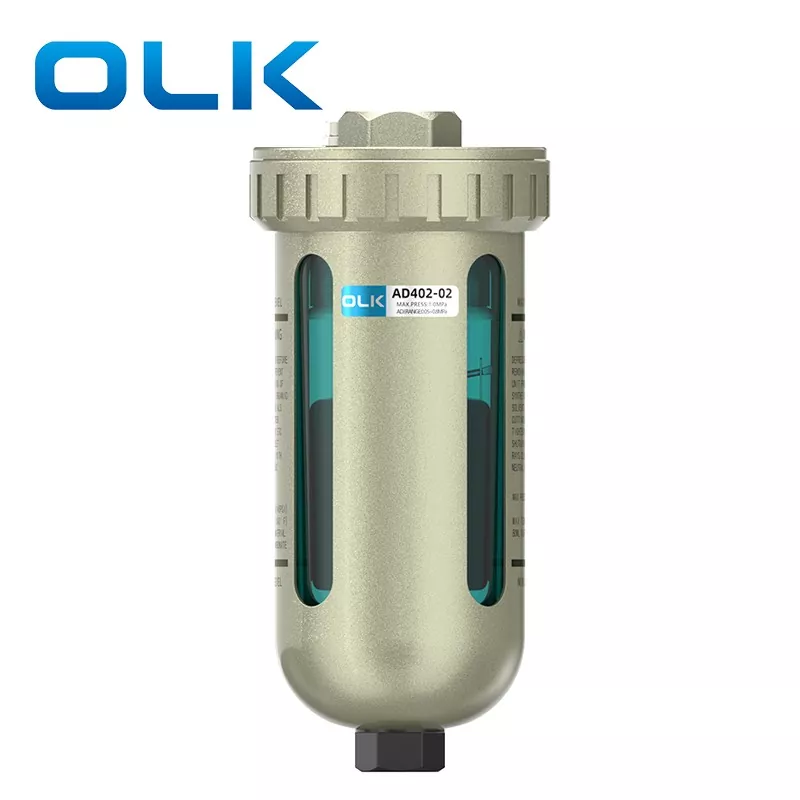

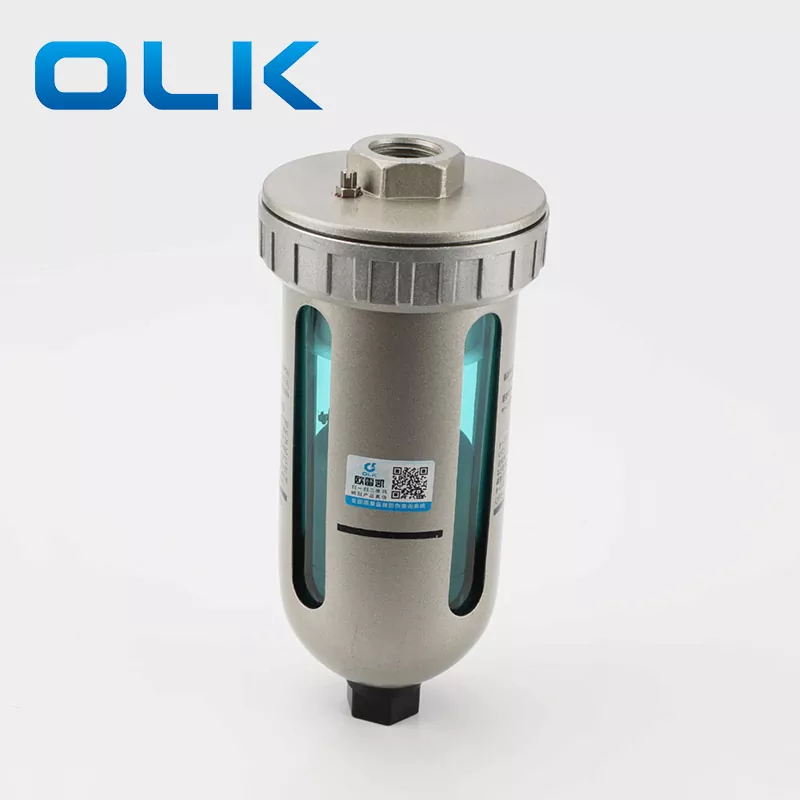

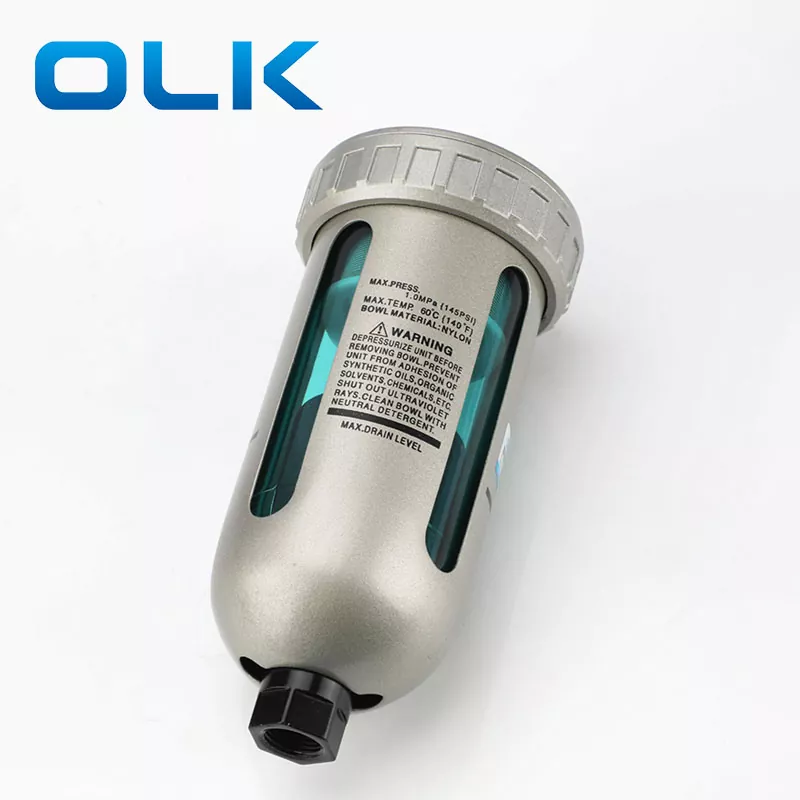

AD402 Automatische aftapklep

OLKAD402 automatische aftapkraan Voert automatisch en betrouwbaar de afvoer af zonder handmatige bediening. Stof- en corrosiebestendig voor langdurige prestaties, met standaard een duurzame kombeschermer. Ontworpen voor efficiëntie, gebouwd voor betrouwbaarheid!

AD402 automatische aftapkraanWerkprincipe:

1. Geen druk in de kom:

   Als er geen interne druk is, zakt de vlotter door zijn gewicht, waardoor het kamergat wordt afgedicht. De zuiger wordt door een veer naar beneden gedrukt en de afvoer stroomt door een langwerpig gat naar de behuizing, waar het wordt afgevoerd.

2. Druk uitgeoefend op de kom:

   Wanneer de interne druk hoger is dan 1 MPa, overwint deze de veerkracht, waardoor de zuiger omhoog wordt gebracht totdat deze afdicht tegen de O-ring. Dit isoleert de binnenkant van de kom van de buitenkant.

3. Accumulatie van drainage:

   Terwijl de afvoer zich verzamelt, stijgt de vlotter, waardoor het kamergat wordt geopend en er druk kan binnendringen. Deze druk, gecombineerd met de veerkracht, duwt de zuiger naar beneden, waardoor de afvoer via de afvoergeleider wordt afgevoerd.

Kennisgeving

1: Gebruik bij het installeren van afvoerbuizen buizen met een binnendiameter van meer dan 10 millimeter en een lengte van maximaal 5 meter. Buig de leidingen niet naar boven.

2. Het compressorvermogen moet groter zijn dan 3,7 kW

SMC type AD402 serie automatische aftapkraanAlgemene parameters
