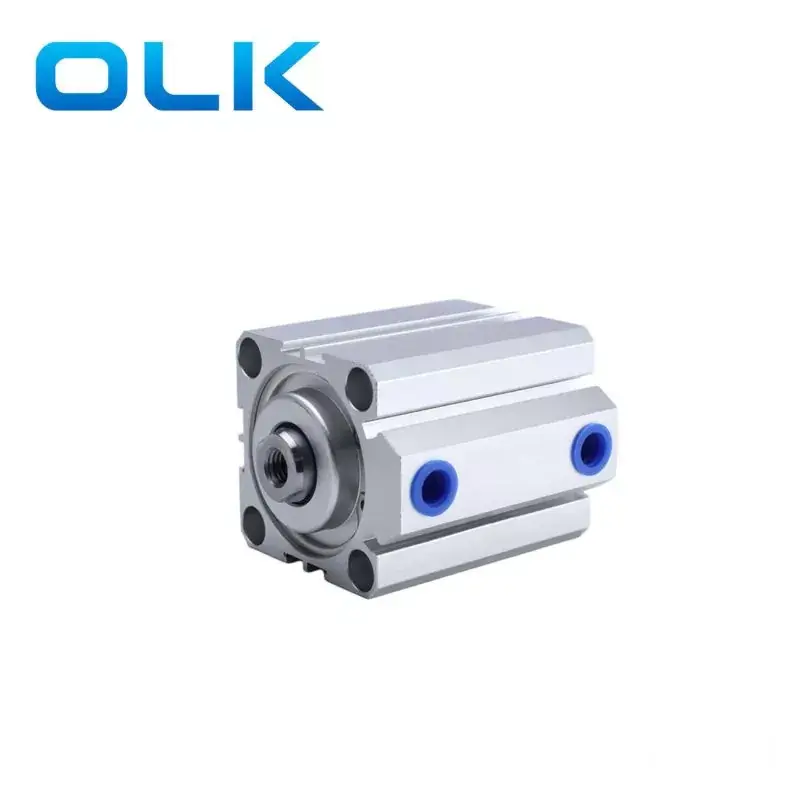

De dunne cilinder van de Ouleikai (OLK) SDA-serie heeft een ultradun ontwerp, waardoor het geschikt is voor toepassingen met beperkte ruimte, waardoor installatie en werking in smalle ruimtes mogelijk zijn. Ondanks zijn kleine formaat vertoont de SDA-dunne-type cilinder uitstekende prestaties, waaronder snelle respons, stabiele werking en hoog precieze positioneringsmogelijkheden.
De dunne cilinderlichaam is uitgerust met magnetische schakelsleuven eromheen, waardoor het handig is om nabijheidsschakelaars te installeren. Met functies zoals lineair pushing en rotatie heeft het een sterke toepasbaarheid en kan het worden gebruikt voor componentregeling in elektronische apparaten, zoals open/nauwe regeling van CD -schijven en transmissiebesturing in drukapparatuur.
Het OLK-pneumatische bedrijf produceerde SDA-serie ultradunne cilinder werkt lang stabiel zonder de noodzaak van frequent onderhoud of vervanging.
China ouleikai pneuamtische stabiele operatie SDA -serie dunne cilinderproductkenmerken
SDA dun cilindersymbool:
| Bestelcode bestellen: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sadad | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
MODEL: |
Magneet | Boormaat |
|
Stoke |
|
Verstelbare slag |
Threadtype |
Threadtype |
| Triest: dunne cilinder (dubbel hangen) |
Blanco: zonder magneet |
|
|
|
|
10: 10 mm | Blanco: vrouwelijke draad |
Blanco: PT |
| SSA: dunne cilinder (enkele acteerputsh) |
S: met magneet |
|
|
|
|
20: 20 mm |
B: mannelijke draad |
T: NPT |
| STA: dunne cilinder (enkele acteer-pull) |
|
|
|
|
|
30: 30 mm |
N: Geen draad |
G: G |
| SDAD: dunne cilinder (dubbele staaf) |
|
|
|
|
|
40: 40 mm |
|
|
| SDAJ: dunne cilinder (dubbele staaf verstelbare slag) |
|
|
|
|
|
50: 50 mm |
|
|
1. Voldoen aan de bedrijfsnormen.
2. De cilinderlichaam en de achteromslag, evenals de zuiger en zuigerstang, zijn geklonken voor een compacte en betrouwbare constructie.
3. De cilinderboring ondergaat de rollende behandeling gevolgd door de verwerking van harde oxidatie, waardoor slijtvastheid en duurzaamheid worden gewaarborgd.
4. De zuigerafdichting neemt een speciale dubbelzijdige afdichtingsstructuur aan, compact in grootte, met olieopslagfunctie.
5. Compacte structuur bespaart effectief de installatieruimte.
6. Magnetische schakelaargroeven worden rond de cilinderlichaam verstrekt voor een handige installatie van nabijheidsschakelaars.
7. Verschillende specificaties van cilindertypen zijn beschikbaar voor selectie.
|
Boring maat (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Acteermodus |
Dubbel handelen |
|||||||||
|
Enkele verhuizing / enkele acteerintroductie |
- |
|||||||||
|
Werkmedium |
Schoongemaakte lucht |
|||||||||
|
Werkdruk |
Dubbelwerkend: 0,1-1,0 MPa (14-145PSI) |
|||||||||
|
Single Acting: 0,2-1,0 MPa (28-145psi) |
||||||||||
|
Proefdruk |
1,5 MPa (215psi) |
|||||||||
|
Werktemperatuurbereik |
‘-20-80 ℃ |
|||||||||
|
Werksnelheidsbereik |
Dubbelwerken: 30-500 Single Acting: 50-500 |
|||||||||
|
Bufferingsmodus |
Crash Cushion |
|||||||||
|
Poortgrootte |
M5X0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
